ПРИМ ЕЧАНИЕ : (* ) В зависимости от страны продажи, автомобиль может оборудоваться удлинителями
подрамника.

Удлинители подрамника поглощают часть энергии удара при столкновении с низкой скоростью.

2.3. Третья зона поглощения энергии

(6) Элемент усиления боковины салона.
Третья зона поглощения энергии удара образуется усилителями боковины кабины (6), которые расположены
над передними колесными арками и доходят до стоек ветрового стекла и до жестких элементов дверных
проемов.
Данный усилитель имеет определяющее значение для защиты от удара на высокой скорости, ограничивая
деформацию с вторжением в кабину посторонних тел.

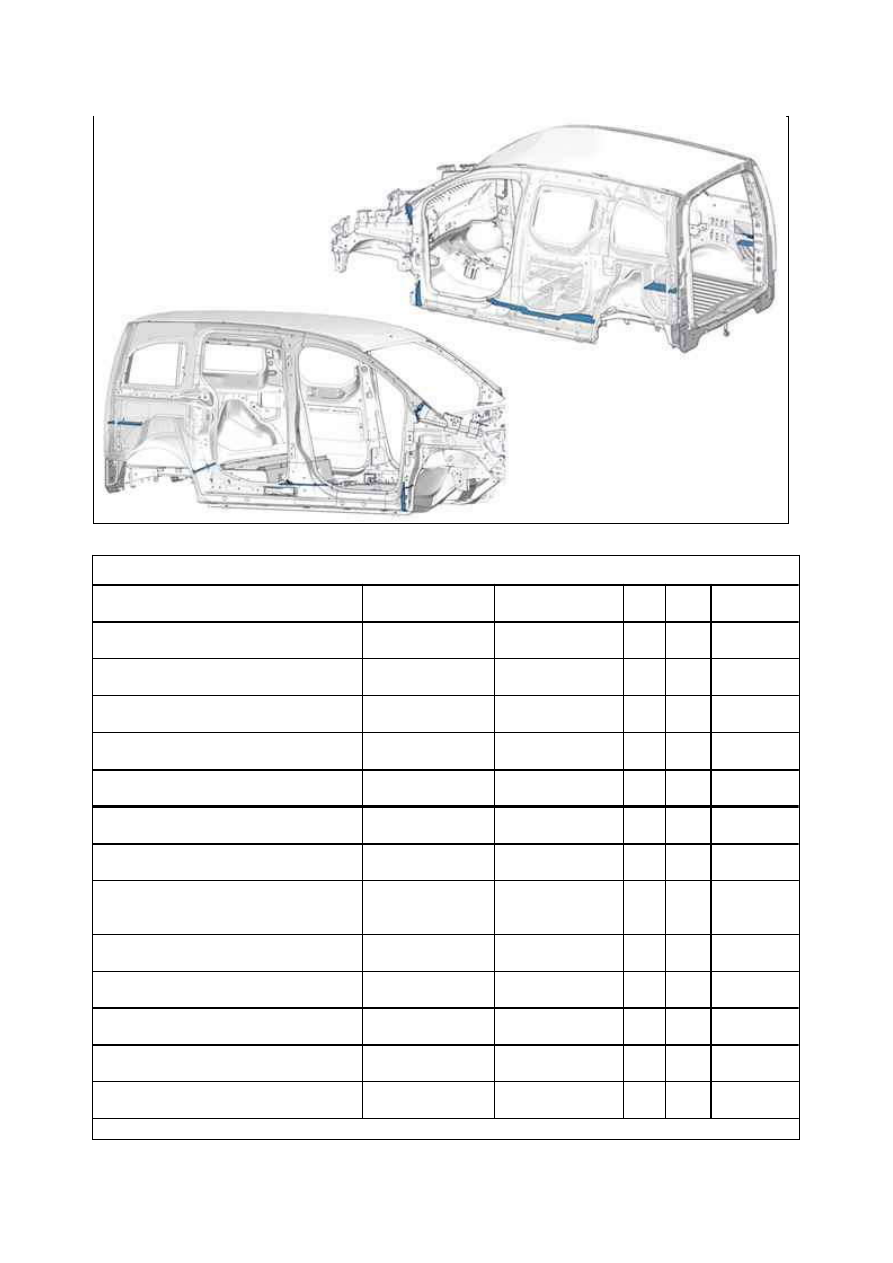

3. Расположение пенистых вставок

Рисунок : C4CM1YAD

18.01.2012

Рисунок : C4EM0B3D

Расположение пенистых вставок / Возможные варианты

Обозначение

Автомобиль с
короткой базой

Автомобиль с
длинной базой

С
PLC

Без
PLC

Свойства

Пенистая вставка накладки боковины  X

X

X

X

Перегородка

Пенистая вставка передней стойки
кузова

X

X

X

X

Перегородка

Герметичность : Со стороны салона

X

X

X

X

Перегородка

Расширяющаяся вставка : У силитель
передней стойки (правая)

X

X

X

X

Перегородка

Наружная расширяющаяся вставка
(Центральная стойка)

X

X

X

Перегородка

Расширяющуюся вставку
центральной стойки

X

X

X

X

Перегородка

Расширяющаяся вставка задней
стойки

X

X

X

Перегородка

Наружная расширяющаяся вставка :
У силитель центральной
стойки (правая)

X

X

X

Перегородка

Расширяющаяся вставка : У силитель
лонжерона

X

X

X

Перегородка

Расширяющаяся вставка : У силитель
лонжерона (Правый )

X

X

X

Перегородка

Расширяющаяся вставка  Ж елоб
заднего крыла

X

X

X

X

Перегородка

Расширяющаяся вставка : Накладка
боковины

X

X

X

X

Перегородка

Расширяющаяся вставка : Стойка
крышки багажника

X

X

X

Перегородка

PLC = сдвижная боковая дверь

18.01.2012

ПРИМ ЕЧАНИЕ : Для получения больше информации : См. описание принципа действия :

Обозначение

вставок из вспененного материала

4. Передние крылья

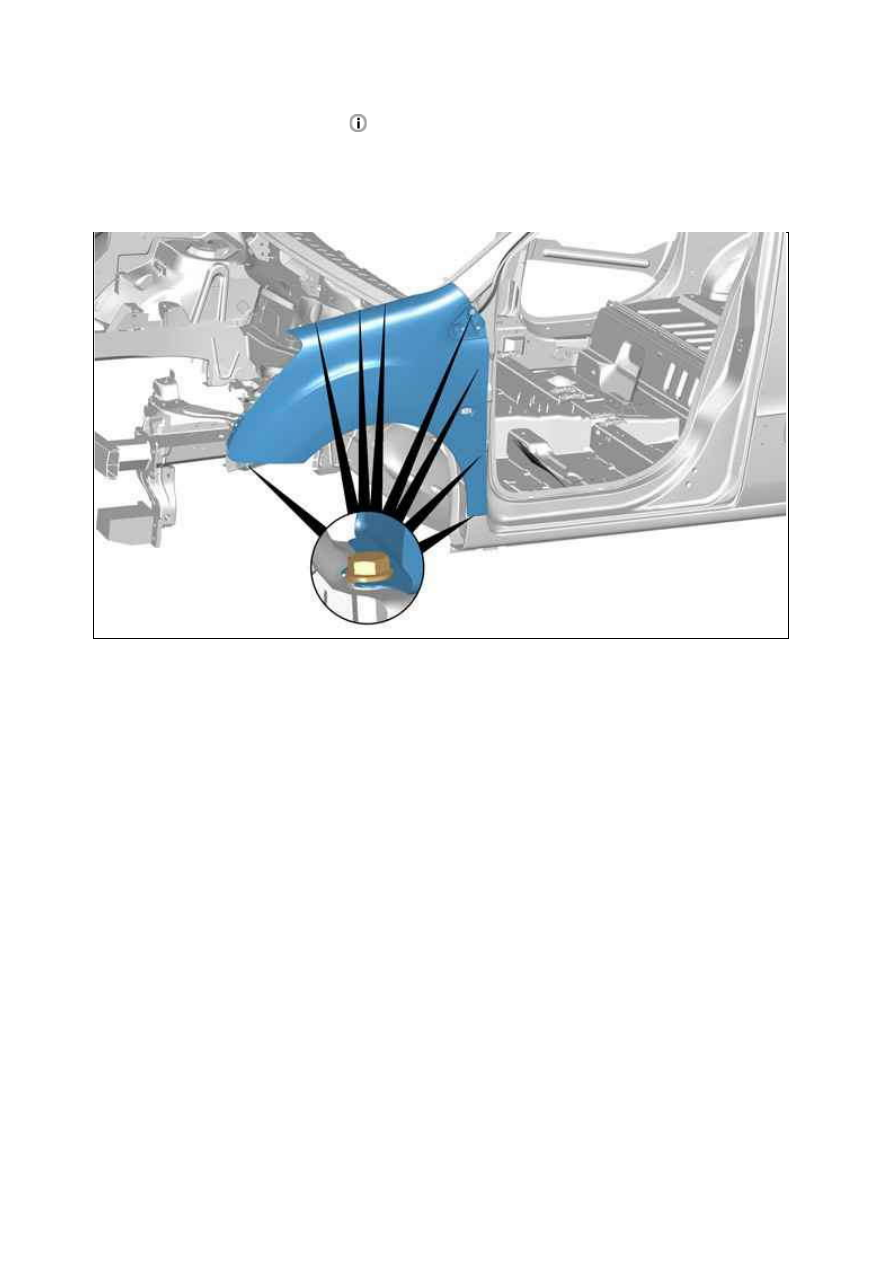

Передние крылья крепятся винтами (Крылья из листового материала) :

1 болта (Под накладкой)

3 болта (Верхняя часть)

3 болта (Задняя нижняя часть)

2 болта (Внутренняя передняя часть)

Рисунок : C4CM1YBD

18.01.2012

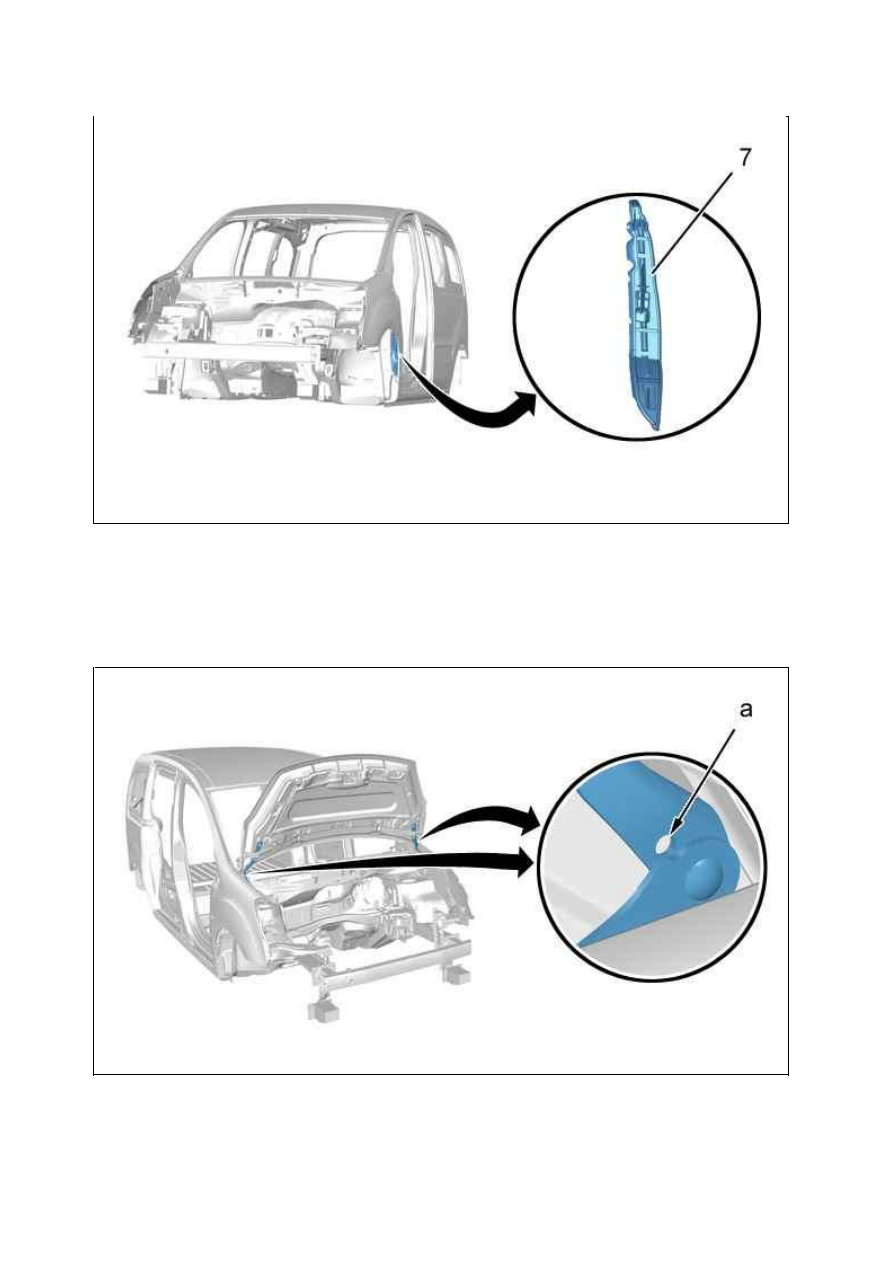

Стык крыла оборудован независимой акустической накладкой (7).
Акустические накладки передних крыльев крепятся фиксаторами (Со стороны арки колеса).

5. К апот двигателя

Ш арниры капота позволяют фиксировать капот в поднятом для ремонта положении, для чего следует
вставить штифт (в "a").

Рисунок : C4CM1YCD

Рисунок : C4AM0SUD

18.01.2012
