Peugeot Partner (B9). Руководство - часть 286

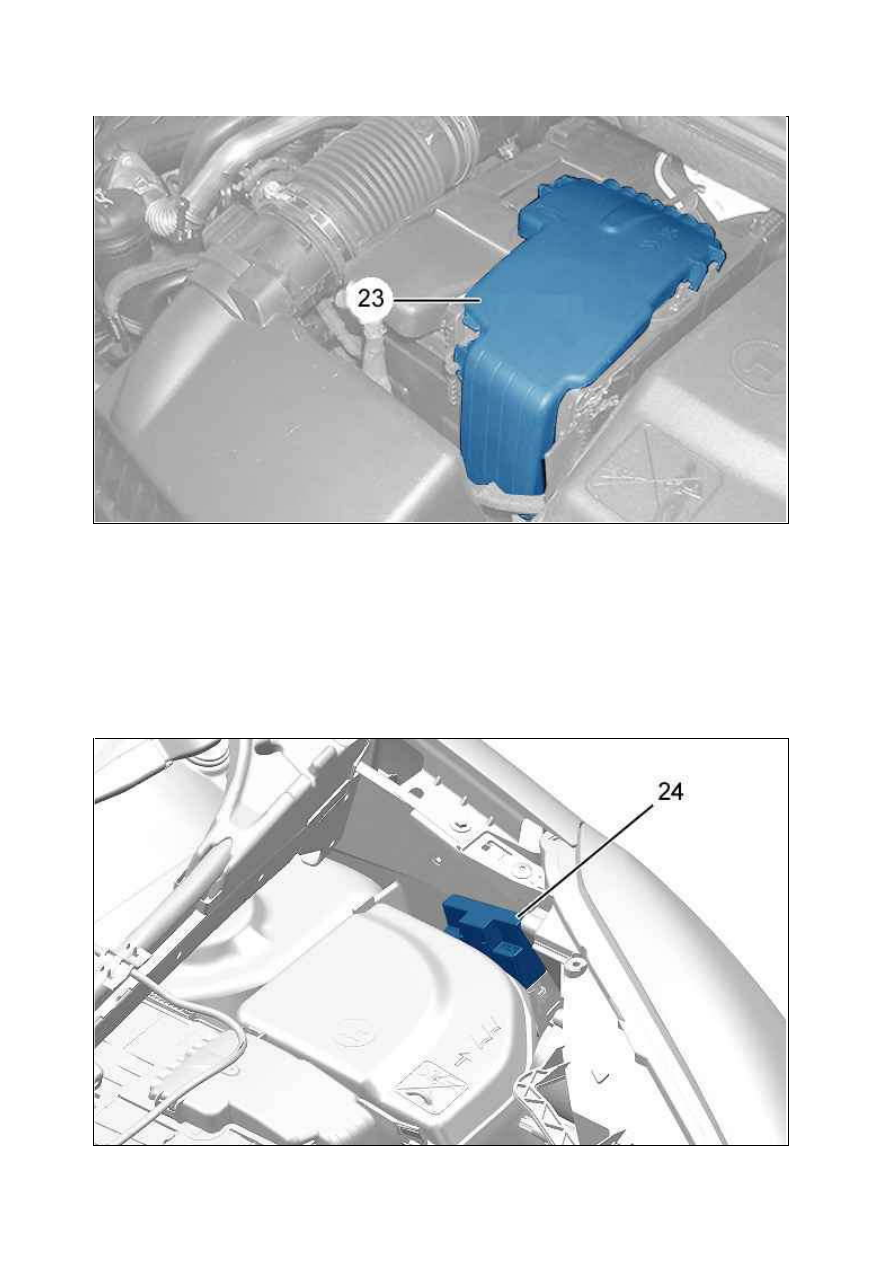

(23) Блок предохранителей на выходе из аккумуляторной батареи передает напряжение и выполняет
электрическую защиту оборудования моторного отсека.

ПРИМ ЕЧАНИЕ :  Снятие  аккумуляторной  батареи  на  требует  отсоединения  блока  предохранителей
выхода  аккумуляторной  батареи  от  электрической  сети,  его  можно  оставить  сбоку  от  аккуумляторной
батареи.

2.10. Силовой коммутационный блок

Рисунок : B1BM15CD

Рисунок : D4EM0KQD

18.01.2012

Силовой коммутационный блок расположен на внутренней панели крыла (С левой стороны автомобиля).
Силовой коммутационный блок управляет активацией 3­х резисторов подогревателя воздуха в кабине по
запросу коммутационного блока в моторном отсеке или компьютера управления двигателем .

ПРИМ ЕЧАНИЕ : Предохранители не могут заменяться по­отдельности.

2.11. Блок трансформации кузова

Блок трансформации кузова позволяет выполнить следующие операции :



Соединение без риска для оборудования автомобиля



Управление распределением энергии между различными устройствами потребления энергии
автомобиля



Встроить функции существующего коммутационного блока прицепа

Блок трансформации кузова , происходящий от коммутационного блока прицепа , не оснащен памятью
EPROM для хранения дефектов, следовательно диагностика перенесена в журнал дефектов блока BSI.
Основные неисправности :



Заднее освещение



Световые приборы прицепа



Цепь мощности трансформатора

В случае дефекта питания или сети блока трансформации кузова сохраняет аварийное освещение.

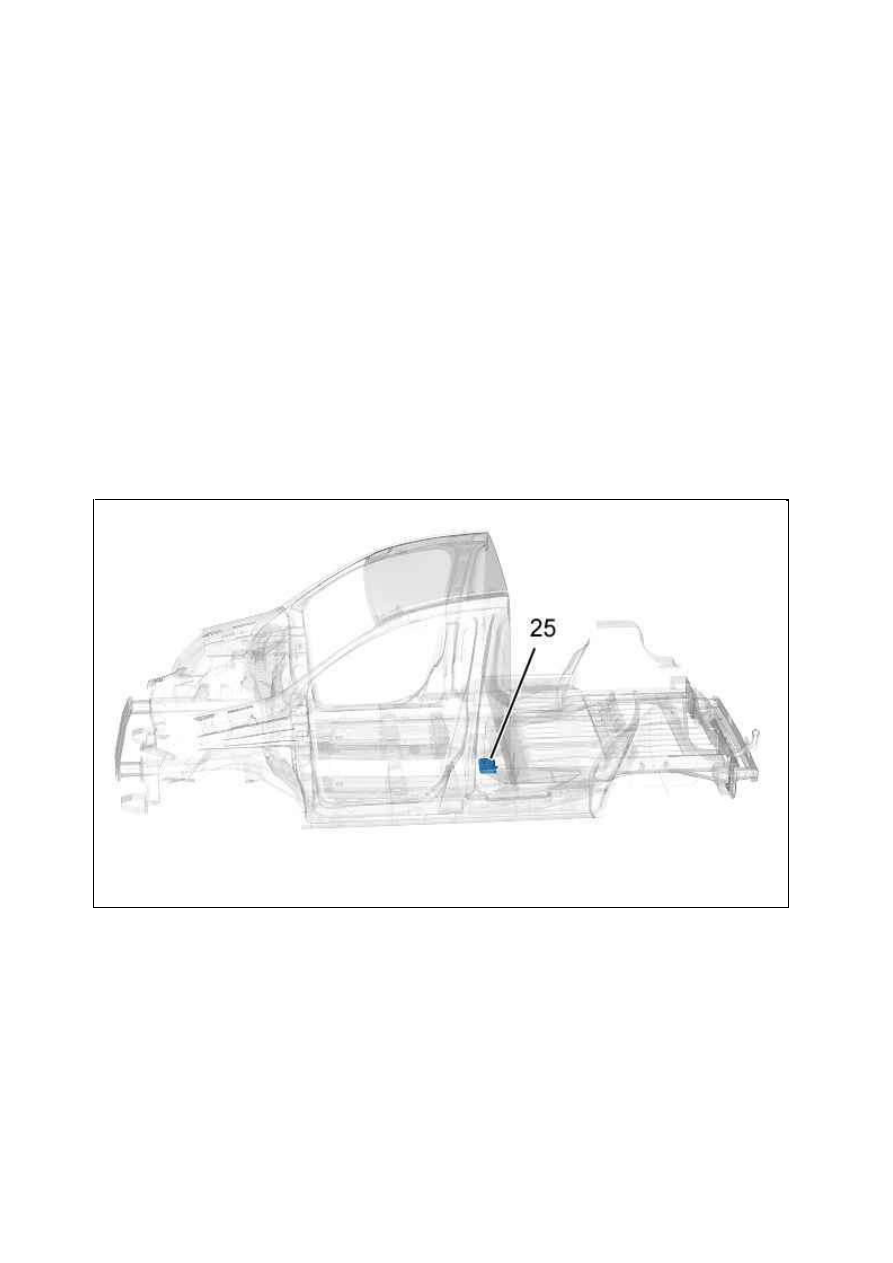

Версия "платформа с кабиной" : Блок трансформации кузова (25) расположен под удлинителем грузового
пола, за сиденьем водителя.
Версия автомобиля для личного пользования : Блок трансформации кузова за левой боковой облицовкой
багажного отсека.

ПРИМ ЕЧАНИЕ :  Блок  трансформации  кузова  обеспечивает  функционирование  системы  буксировки
прицепа.

3. Электронная противоугонная система

3.1. Роль

Система с транспондером осуществляет распознавание ключа зажигания, что необходимо для авторизации

Рисунок : E1AM08YD

18.01.2012

отпирания электронной схемы блока управления двигателем.
Система с транспондером управляет блокировкой и отпиранием кодированного иммобилайзера.

3.2. Работа

Функциональные элементы системы кодированного иммобилайзера :



«интеллектуальный» коммутационный блок (BSI)



Компьютер управления двигателем



Транспондер, расположенный в ключах

Интеллектуальный коммутационный блок (BSI 1) обеспечивает неприкосновенность системы (запрет на
снятие блокировки с блока управления двигателем) через обмен (настройка + проверка) зашифрованными
кодами с транспондером и блоком управления двигателем (настройка на совместную работу возможна при
смене блока управления двигателем).
Иммобилайзер второго поколения (ADC2) обеспечивает неподвижность автомобиля с помощью электронной
блокировки блока управления двигателем :



Управление впрыском топлива и зажиганием невозможно (бензиновые двигатели)



Управление впрыском топлива, углом опережения зажигания и подачей питания на катушки останова
в случае использования распределительного насоса невозможно (дизельные двигатели)

ПРИМ ЕЧАНИЕ :  В  любом  случае  компьютер  двигателя  блокируется  через 6  секунд  после  выключения
зажигания.

4. Импульсный повторитель

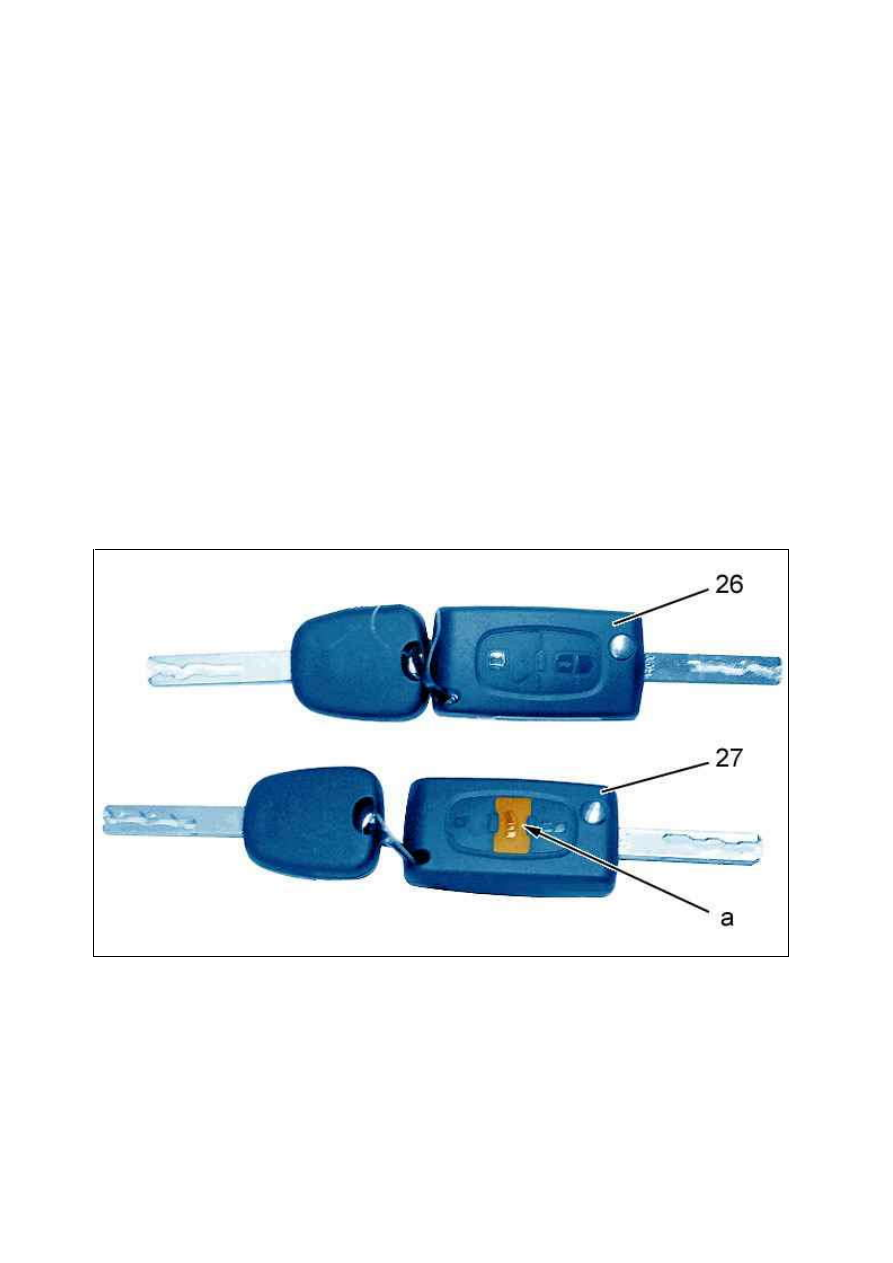

"a" Отпирание замков дверей и багажного отделения.
(26) Ключ с транспондером (Версия автомобиля для личного пользования).
(27) Ключ с транспондером (Версия коммерческого автомобиля).
Нажатие на эту кнопку "a" приводит к разблокированию всех дверей грузового отделения.

Рисунок : D4AM045D

18.01.2012

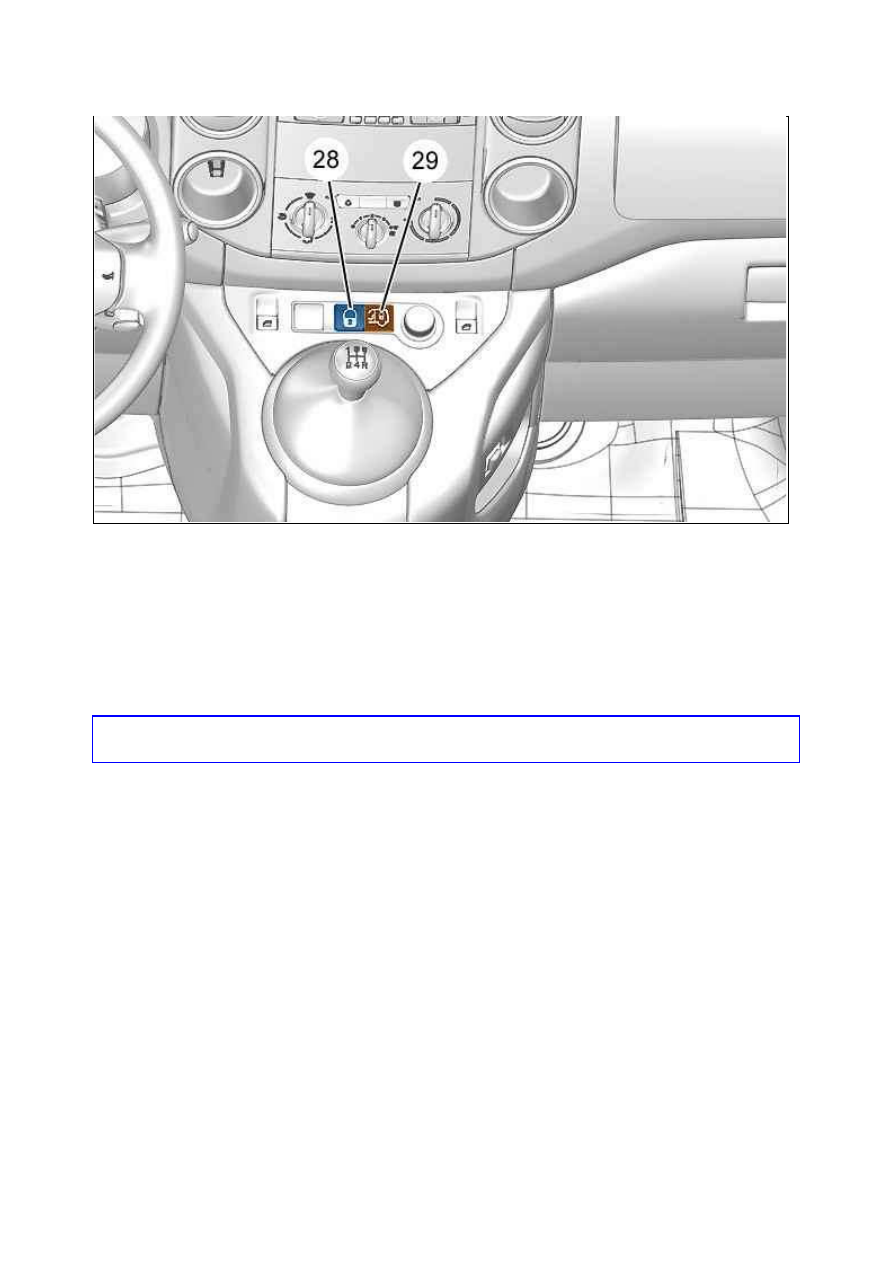

Клавиша централизованного запирания/отпирания (28) встроена в левую линейку клавиш на центральной
консоли панели управления.
При длительном нажатии на клавишу (28) активируется запирание передних распашных дверей , боковых
сдвижных дверей и задних распашных дверей (Или крышки багажного отделения в соответствии с
комплектацией).
Второе нажатие на клавишу разблокирует двери и включает или выключает сигнализатор для
предупреждения клиента о выполняемом действии.
Автоматическая блокировка в движении происходит, когда скорость автомобиля достигает значения 10
км/ч (6 миль/час).

ВНИМ АНИЕ :  Клавиша  не  активируется,  если  автомобиль  заперт  с  помощью  дистанционного  пульта
управления или ключом снаружи.

При продолжительном нажатии на кнопку (29) происходит запирание или отпирание зоны загрузки,
независимо от состояния дверей кабины.

ПРИМ ЕЧАНИЕ : В системе предусмотрена разблокировка дверей, включая заднюю дверь, в случае удара.

5. Определение падения давления в шинах (DSG)

Рисунок : C5FM0MND

18.01.2012
