ПРЕДСТАВЛЕНИЕ ОБОРУ ДОВАНИЯ : АВТОМ ОБИЛЬ PEUGEOT PARTNER

1. У правление расходом электрической энергии

Типы батарей :



L1 ­ 300 A



L2 ­ 400 A

Тип аккумуляторной батареи зависит от следующих параметров :



Тип двигателя



Дополнительное оборудование



Страна назначения

2. Электрическая архитектура

2.1. М ультиплексирование

Электрическая архитектура автомобиля предоставляет следующие услуги :



Связь и функционирование различных элементов системы



Диагностику, телекодирование или телезагрузку компьютеров

Электрическая архитектура состоит из следующих сетей :



CAN IS, соединяющая блоки управления силовым агрегатом и шасси



CAN CAR, связывающая органы, входящие в сеть CAN CAR (датчик дождя, сигнализация), с
системами безопасности



CAN confort, осуществляющая интерфейс человека с оборудованием комфорта (телематика,
кондиционирование и т. д.)



CAN DIAG, позволяющей выполнять телезагрузку некоторых компьютеров сети CAN



LIN (Компьютер добавки присадки в дизельное топливо )



DIAG ON CAN, позволяющей проводить телезагрузку, телекодирование и диагностику систем
автомобиля

2.2. Структурная схема

18.01.2012

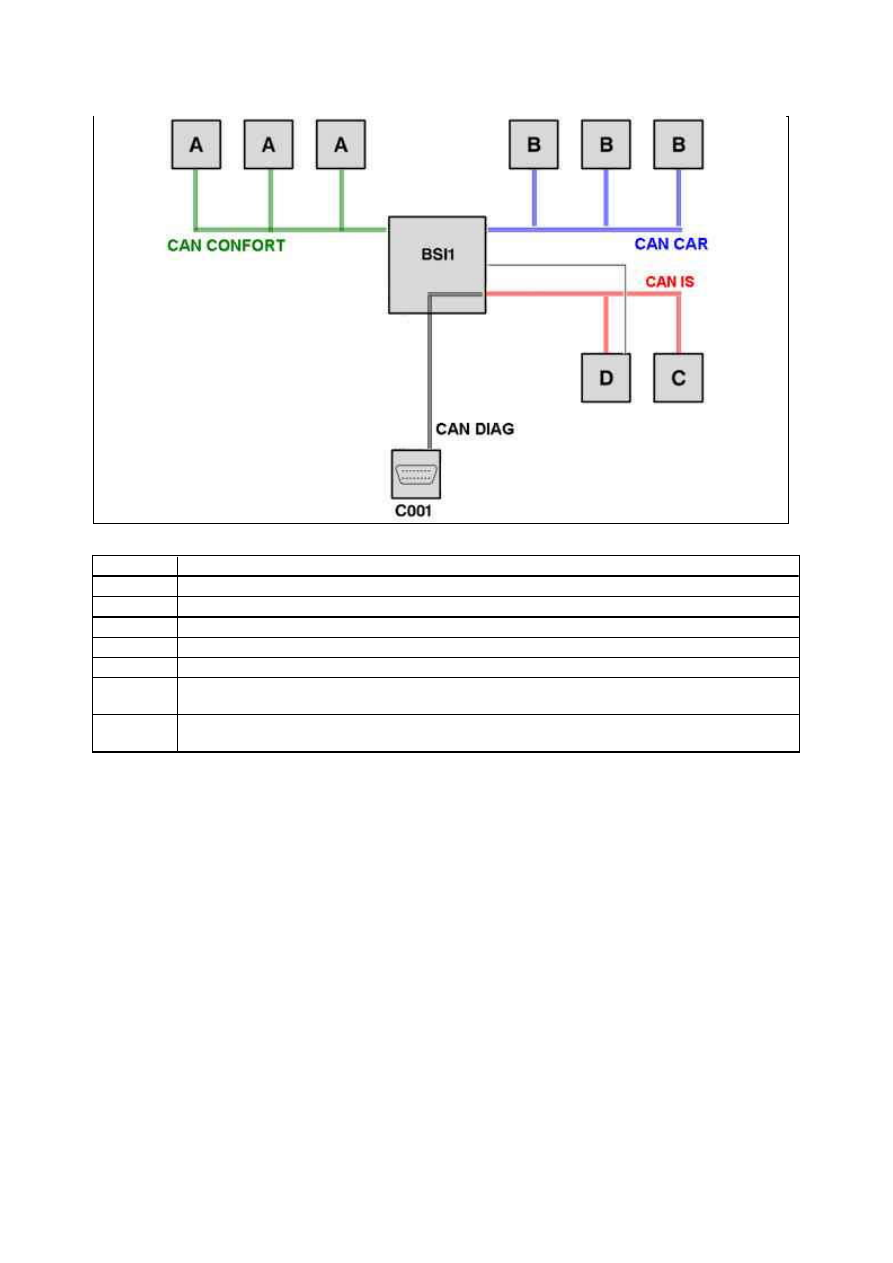

2.3. Расположение компьютеров(CAN I s)

Рисунок : D4EM0KPD

М етка

Обозначение

BSI 1

Интеллектуальный коммутационный блок

C001

Разъем для прибора диагностики

A

Компьютеры сети CAN CONFORT

B

Компьютеры сети CAN CAR

C

Компьютеры сети CAN IS

CAN DI AG  Сеть CAN DIAG

D

Компьютеры сети CAN IS подсоединены к линии «просыпания» дистанционного управления
(RCD)

18.01.2012

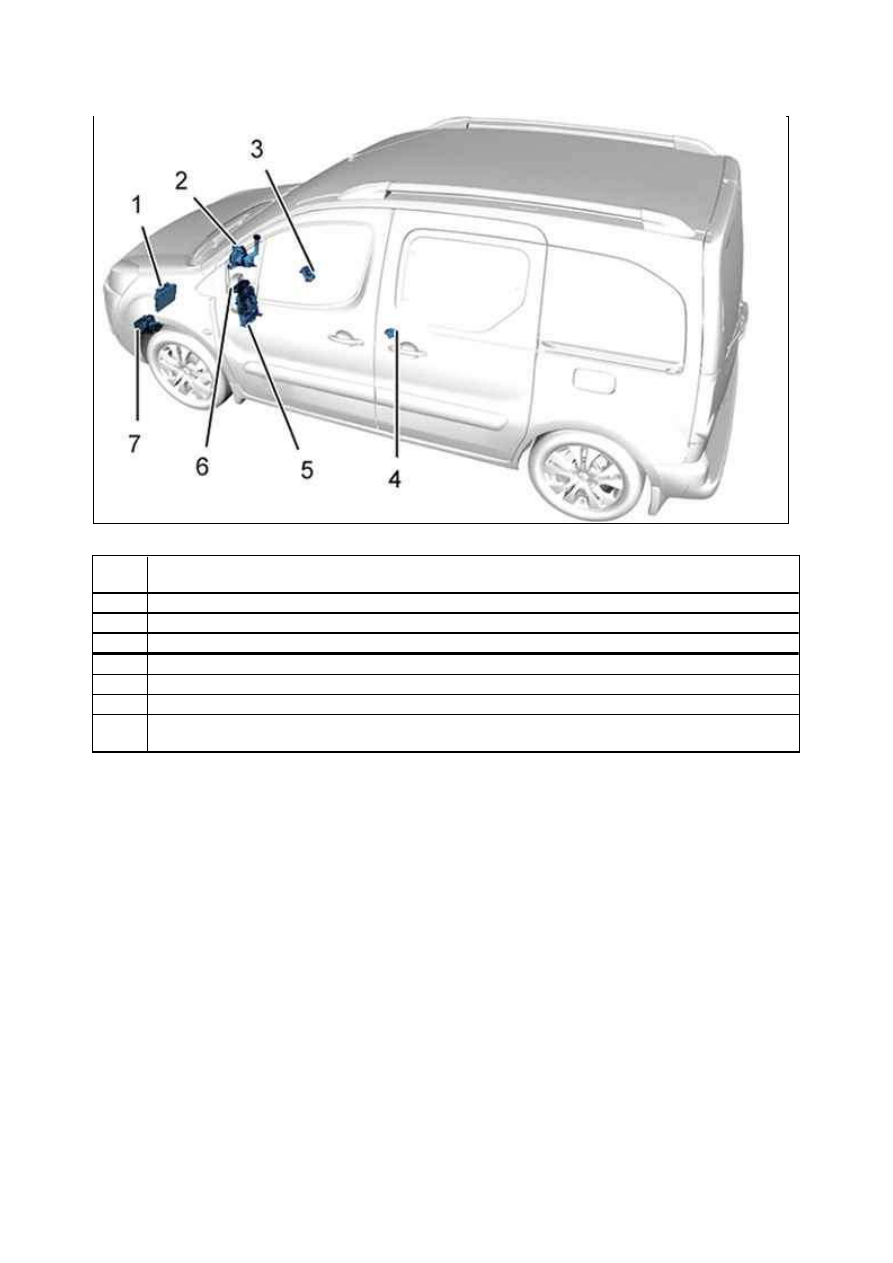

2.4. Расположение компьютеров (CAN К У ЗОВА)

Рисунок : E1AM08VD

М етка  Обозначение

(1)

Компьютер управления двигателем

(2)

Блок электронасоса усилителя рулевого управления

(3)

Датчик угла поворота рулевого колеса

(4)

Двойной датчик ­ гирометр и акселерометр (Динамический контроль устойчивости )

(5)

Интеллектуальный коммутационный блок

(6)

Компьютер обнаружения падения давления в шинах

(7)

Компьютер системы динамической стабилизации (ESP) или компьютер антиблокировочной
системы (7020)

18.01.2012

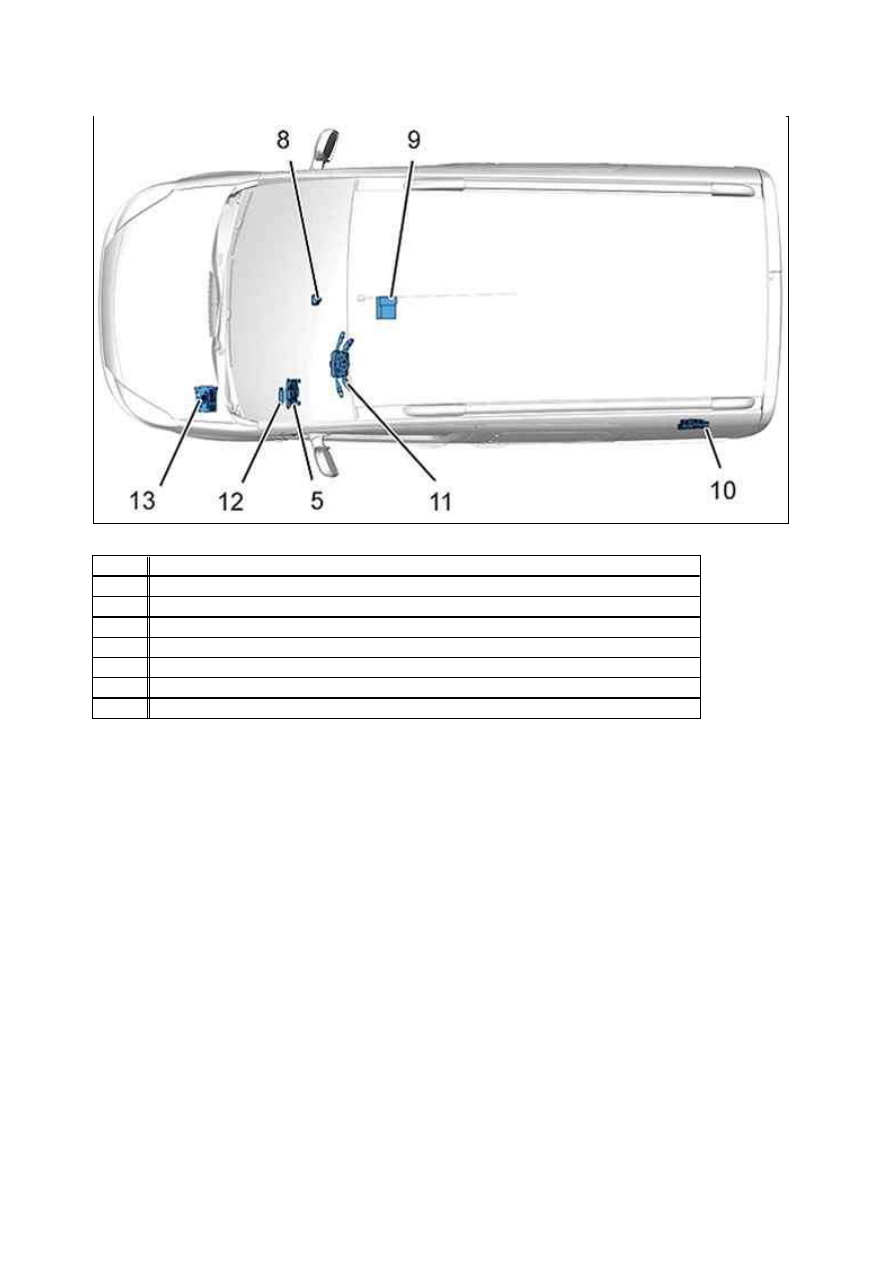

2.5. Расположение компьютеров М ультиплексный сигнал

Рисунок : E1AM08WD

М етка  Обозначение
(5)

Интеллектуальный коммутационный блок

(8)

Датчик яркости наружного освещения/дождя

(9)

Компьютер подушек безопасности

(10)

Сервисный модуль прицепа / Блок трансформации кузова (В зависимости от опции)

(11)

Подрулевой коммутационный блок

(12)

Компьютер охранной сигнализации

(13)

Коммутационная плата блока предохранителей ­ Моторный отсек (PSF1)

18.01.2012
