2.6. Интеллектуальный коммутационный блок

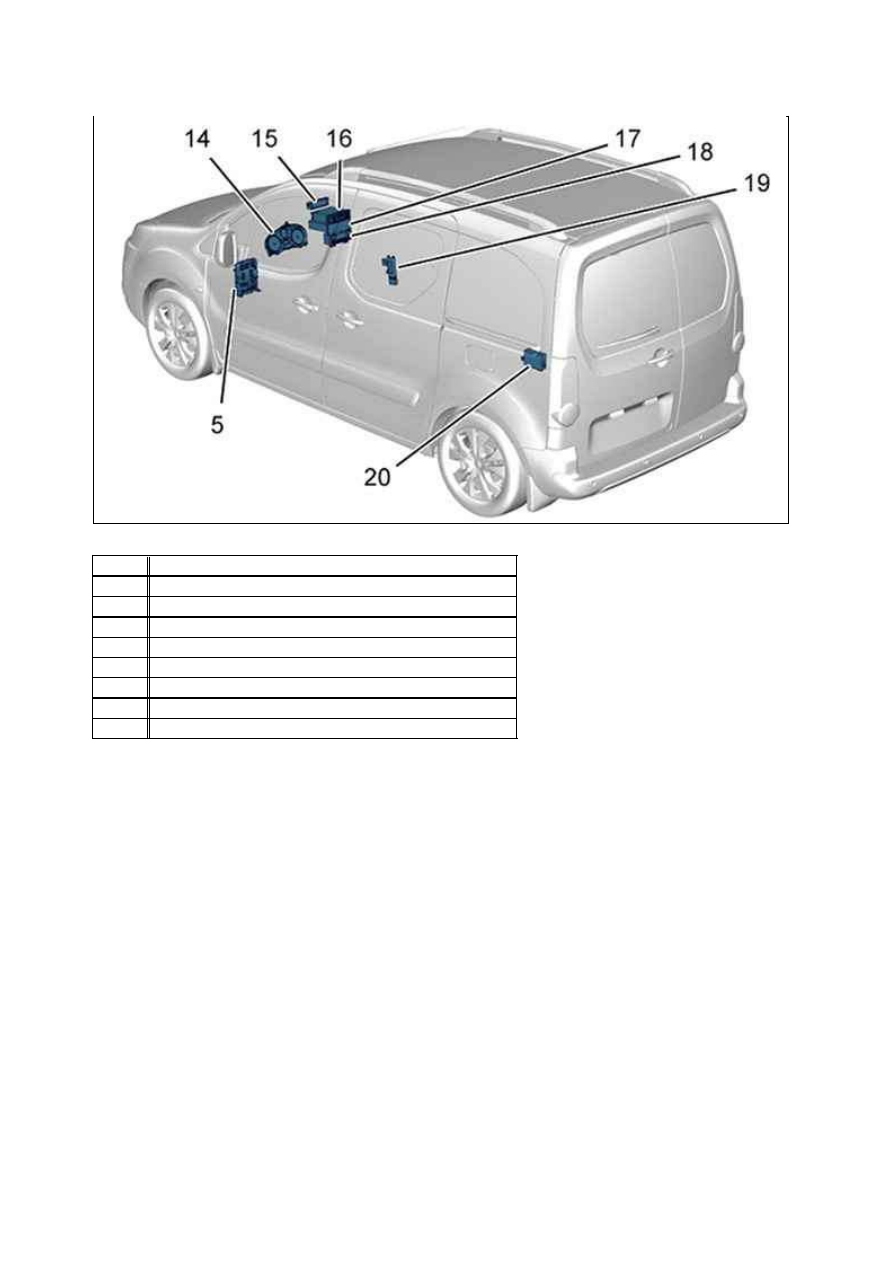

Рисунок : E1AM08XD

М етка  Обозначение
(5)

Интеллектуальный коммутационный блок

(14)

Приборная панель

(15)

Многофункциональный дисплей

(16)

Автомагнитола RD4

(17)

CD­чейнджер (В зависимости от опции)

(18)

КОМПЬЮТЕР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

(19)

Комплект» свободные руки»

(20)

Компьютер системы помощи при парковке

18.01.2012

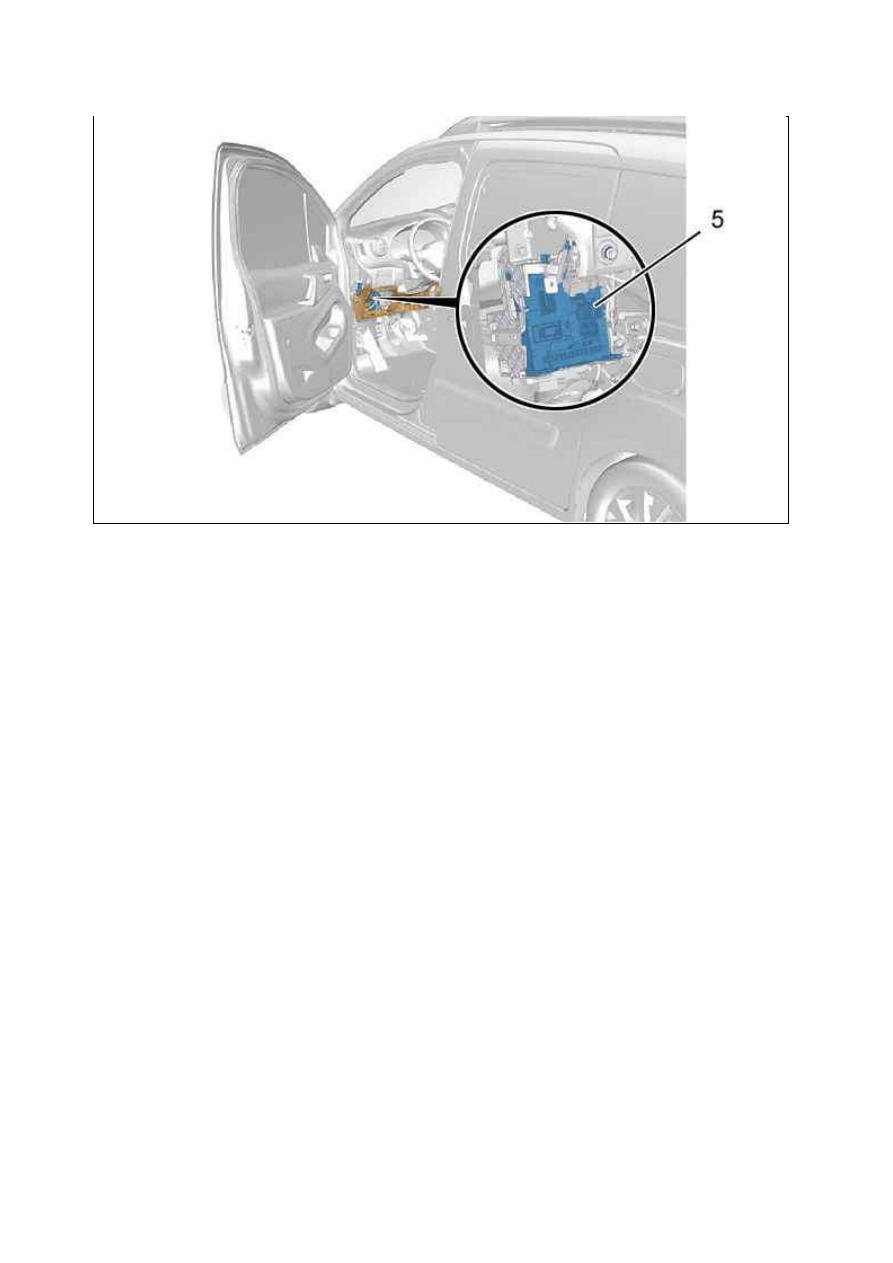

Интеллектуальный коммутационный блок (5) является "сердцем" мультиплексной системы.
Интеллектуальный коммутационный блок состоит из механического интерфейса, электронной карты на базе
микроконтроллеров и программного интерфейса, выполняющего следующие функции :



Функции межсетевого шлюза для различных мультиплексных сетей



Функции межсетевого шлюза для проводных и мультиплексных связей



Функции диагностики



Получение информацию от датчиков



Распределение и защита электропитания устройств, связанных с блоком BSI1



Управление диалоговыми протоколами мультиплексных связей (CAN )

ПРИМ ЕЧАНИЕ :  В  зависимости  от  уровня  комплектации  в  салоне  может  находиться  коробка
предохранителей. Коробка предохранителей находится в зоне BSI, слева на опоре BSI.

2.7. К оммутационный блок двигателя

Рисунок : C5FM0MLD

18.01.2012

Блок системного интерфейса двигателя осуществляет защиту и распределение питания на различные узлы
через реле, обычные предохранители и предохранители, рассчитанные на максимальную силу тока.

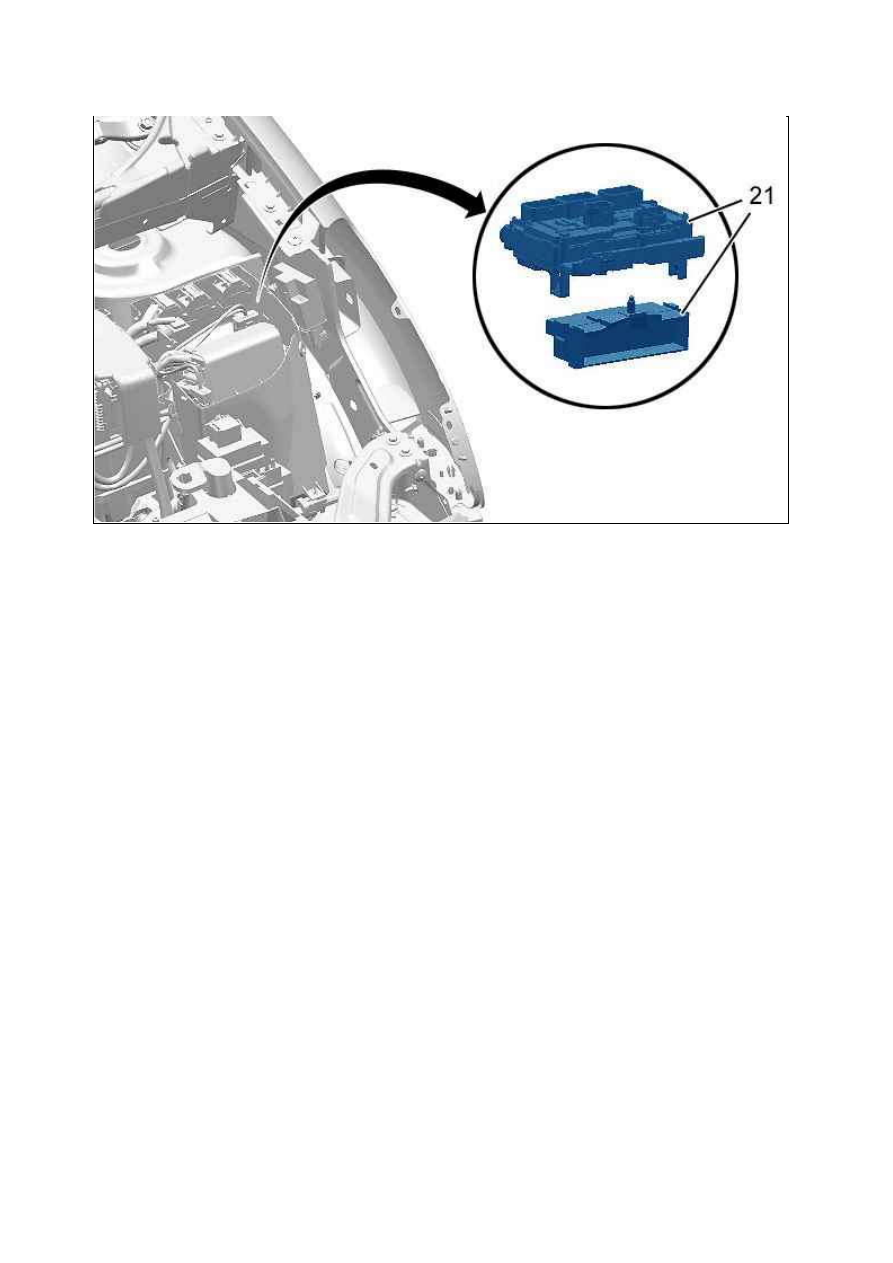

Коммутационный блок двигателя (21) состоит из двух совмещенных модулей :



Модуль 2 : Модуль, включающий в себя электронную плату, предохранители и реле



Модуль 3 : Модуль, включающий в себя предохранители, рассчитанные на большой ток

Основные функции коммутационного блока двигателя заключаются в следующем :



Распределение энергоснабжения между различными системами в моторном отсеке



Включение определенных исполнительных механизмов в моторном отсеке



Обеспечивать передачу напряжения в блок предохранителей салона и в интеллектуальный
коммутационный блок



Выполнение коммуникационных функций в системе мультиплексной связи CAN CAR



Прием сигналов от датчиков, работающих в подкапотном пространстве

2.8. Разъем для прибора диагностики

Рисунок : D4EM0KTD

18.01.2012

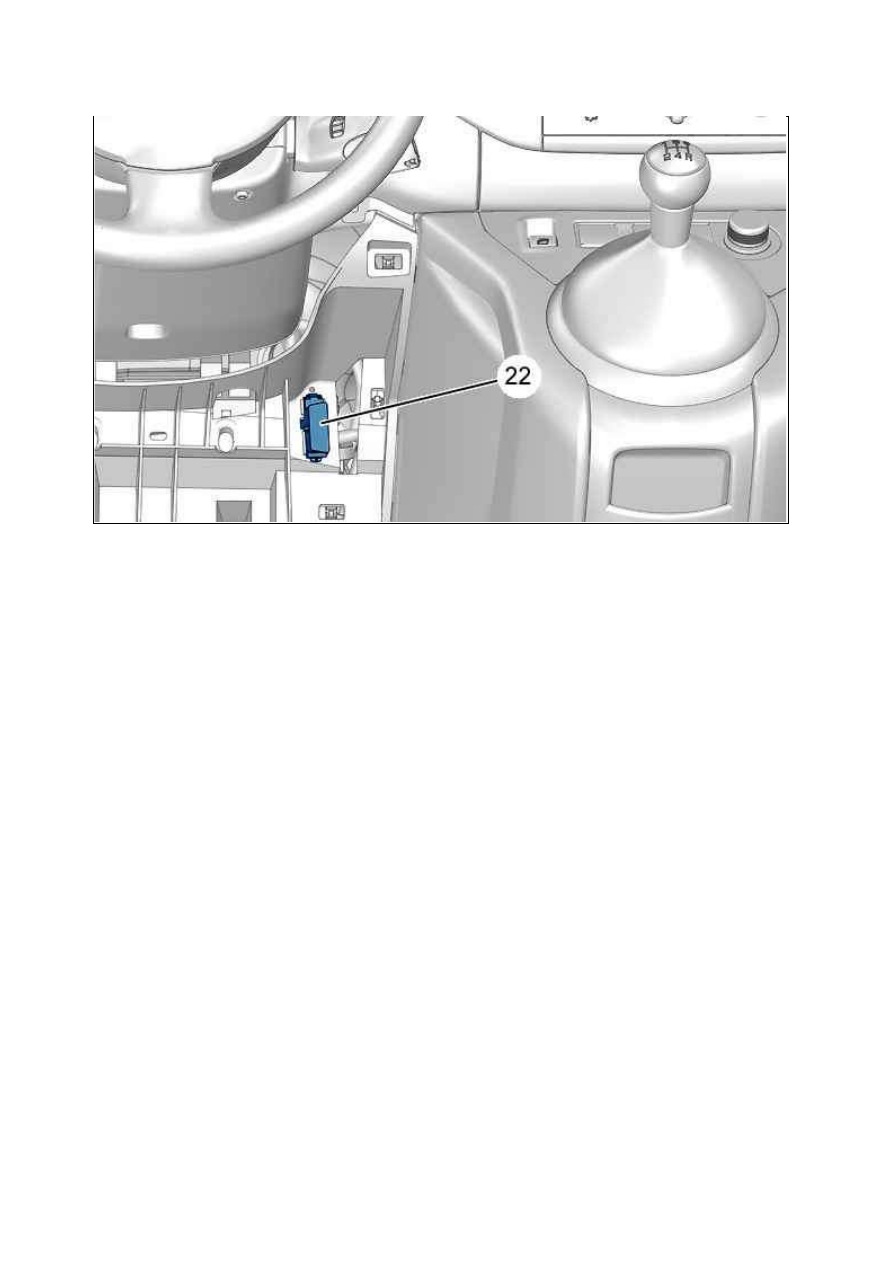

(22) Разъем для прибора диагностики.
Диагностический разъем встроен под нижней облицовкой приборной панели (С левой стороны автомобиля).
Присоединив к диагностическому разъему диагностический прибор, можно осуществлять следующие
операции :



Чтение текущих кодов неисправности



Чтение параметров



Тест исполнительных элементов и входов



Дистанционная загрузка и программирование компьютеров

2.9. Блок предохранителей стартовой аккумуляторной батареи (BFDB)

Рисунок : C5FM0MMD

18.01.2012
