СНЯТИЕ ­ У СТАНОВК А : ЗАЩИТНЫЙ ЩИТОК  ПОД ДВИГАТЕЛЕМ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Установить автомобиль на подъемник.

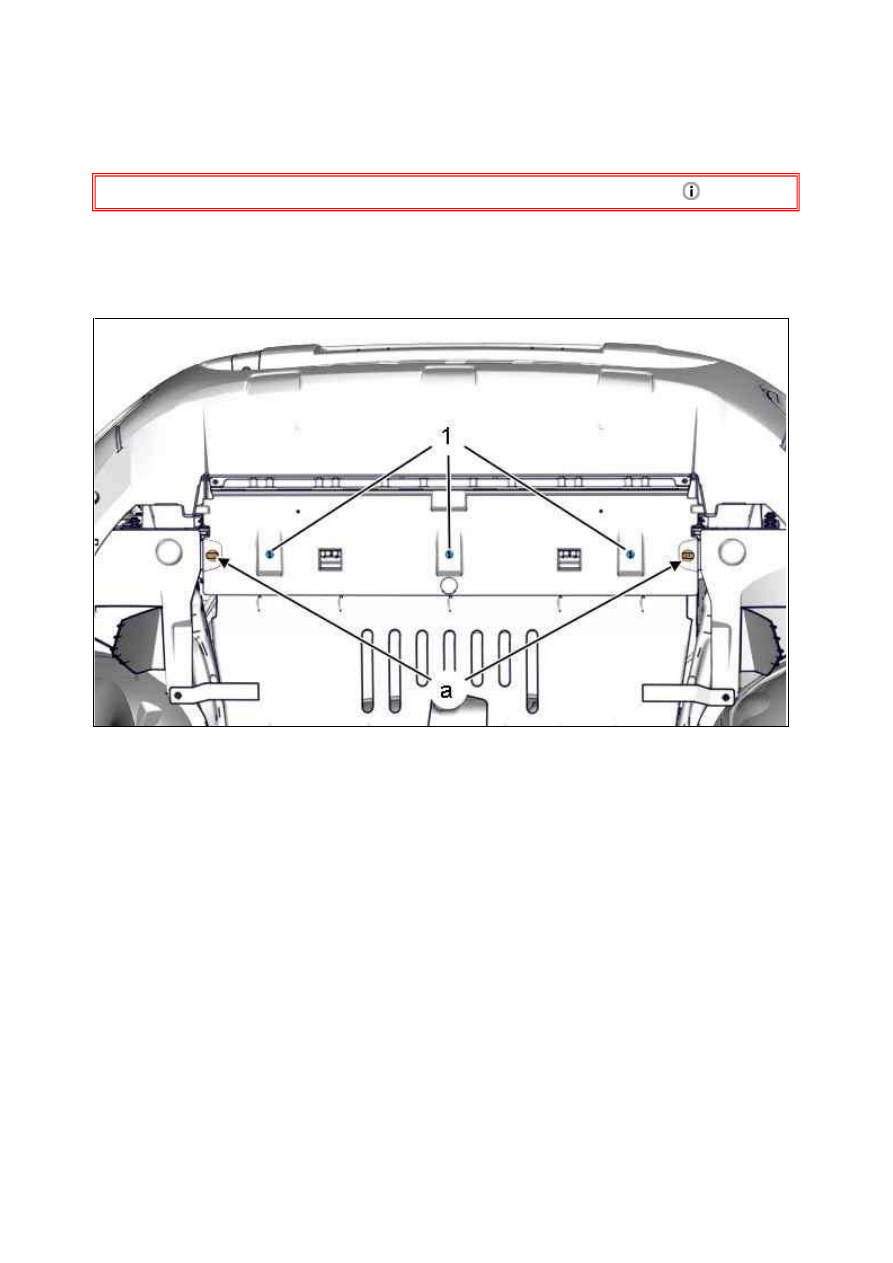

Отсоедините фиксаторы ( в "a").
Отвернуть болты (1).

Рисунок : C5JM0CHD

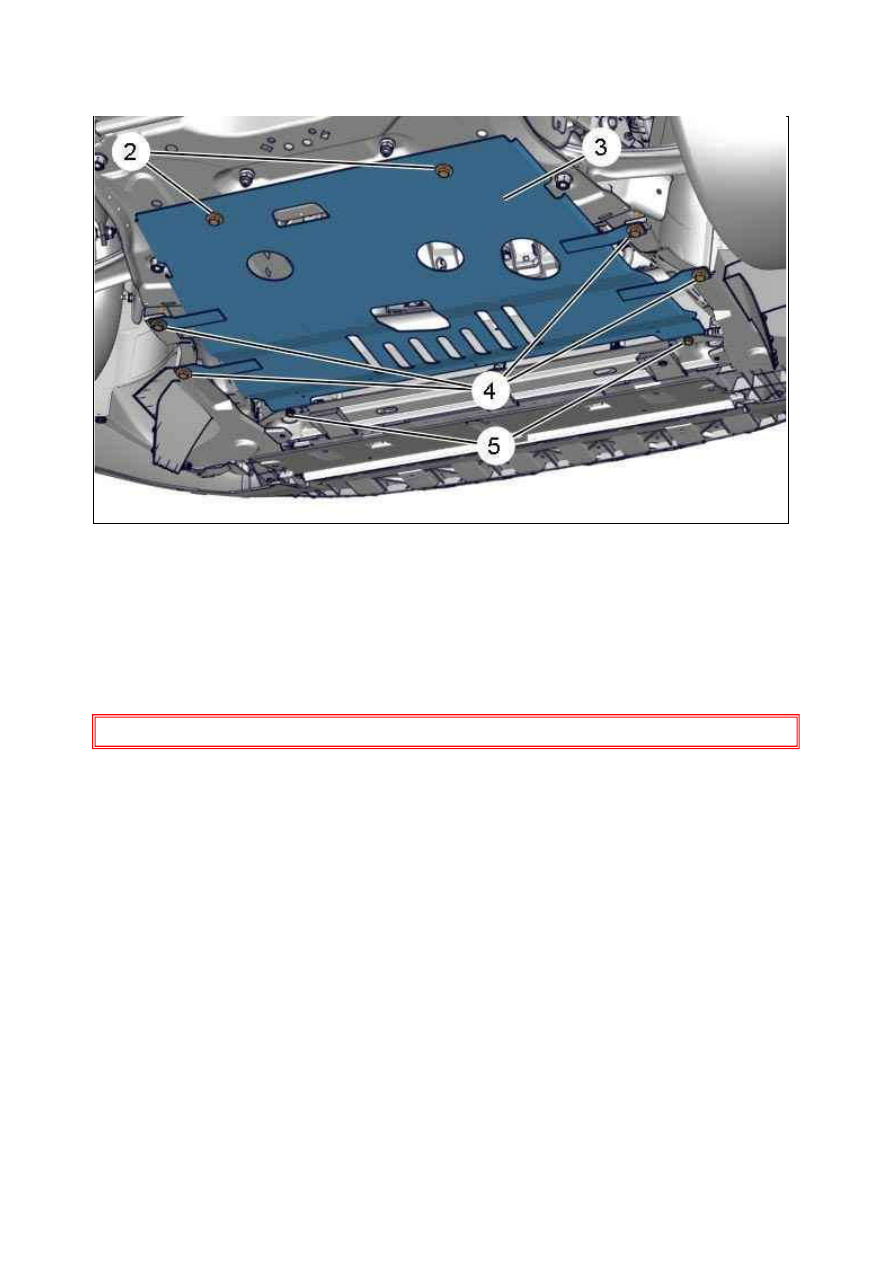

Снимите :



болтов (5)



болтов (4)



болтов (2)

Отделите и уберите : Защитного щитка под двигателем (3).

2. У становка

ОБЯЗАТЕЛЬНО : Заменить поврежденные фиксаторы.

Установите :



Защитного щитка под двигателем (3)



болтов (2) ; Затяните моментом 1,8 ± 0,4 дН.м



болтов (5) ; Затяните моментом 1,8 ± 0,4 дН.м



болтов (4) ; Затяните моментом 1,8 ± 0,4 дН.м



болтов (1)



фиксаторов ( в "a")

Опустить автомобиль на землю.

Рисунок : C5JM0CJD

ПРЕДСТАВЛЕНИЕ М ЕХАНИЧЕСК ИХ У ЗЛОВ : АВТОМ ОБИЛЬ

1. (в зависимости от версий) : Двигателя

1.1. бензиновых двигателя

1.2. дизельных двигателя

Продаваемые версии

1.6I  16v (90 л.с.)

1.6I  16v (110 л.с.)

Серийный номер двигателя

NFR (TU5JP4B)

NFU (TU5JP4)

Объем цилиндров (см3)

1584

1587

Расточка х ход поршня (мм)

78,5 x 82

78,5 x 82

Степень сжатия

11 / 1

11 / 1

М ощность (I SO или CEE) (kW ­ об/мин)

66 ­ 5500

80 ­ 5800

М акс. мощность (DI N) ( л.с. ­ об/мин)

90 ­ 5500

110 ­ 5800

М акс. крутящий момент(I SO или CEE) ( дН.м
­ об/мин)

13.2 ­ 2500

14.7 ­ 4000

Топливо

Супер, неэтилированный АИ
95

Супер, неэтилированный АИ
95

Нормы токсичности

E4

E4

Система впрыска

Многоточечный впрыск

Многоточечный впрыск

поставщик

BOSCH

BOSCH

Тип

ME7.4.5

ME7.4.5

К омпьютер требует телезагрузки

Да

Да

Двигатель DV6 без сажевого фильтра

Продаваемые версии

1.6 HDI  (75 л.с.)

1.6 HDI  (90 л.с.)

Серийный номер двигателя

9HT (DV6BTED4 ­ DV6BUTED4) 9HX (DV6ATED4 ­DV6AUTED4)

Объем цилиндров (см3)

1560

1560

Расточка х ход поршня (мм)

75 / 88,3

75 / 88,3

Степень сжатия

18 / 1

18 / 1

М ощность (I SO или CEE) (kW ­
об/мин)

55 ­ 4000

66 ­ 4000

М акс. мощность (DI N) ( л.с. ­ об/мин)  75 ­ 4000

90 ­ 4000

М акс. крутящий момент(I SO или
CEE) ( дН.м ­ об/мин)

18,5 ­ 1750

21,5 ­ 1750

Топливо

Дизельное топливо

Дизельное топливо

Нормы токсичности

E3 ­ E4

E3 ­ E4

Система впрыска

HDi (haute pression diesel injection) – дизельная система впрыска
топлива под высоким давлением

поставщик

BOSCH

BOSCH

Тип

EDC 16C34

EDC 16C34

К омпьютер требует телезагрузки

Да

Да

Двигатель DV6 с сажевым фильтром (FAP)

Продаваемые версии

1.6 HDI  (90 л.с.)

1.6 HDI  (110 л.с.)

Серийный номер двигателя

9HV (DV6TED4B)

9HZ (DV6TED4 Фильтр твердых частиц)

Объем цилиндров (см3)

1560

1560

Расточка х ход поршня (мм)

75 / 88,3

75 / 88,3

18.01.2012

ОБЯЗАТЕЛЬНО : Новый компьютер управления двигателем должен быть инициализирован с помощью
кодированной конфиденциальной карты клиента и диагностического прибора.

2. Питание

2.1. К онтур системы питания воздухом

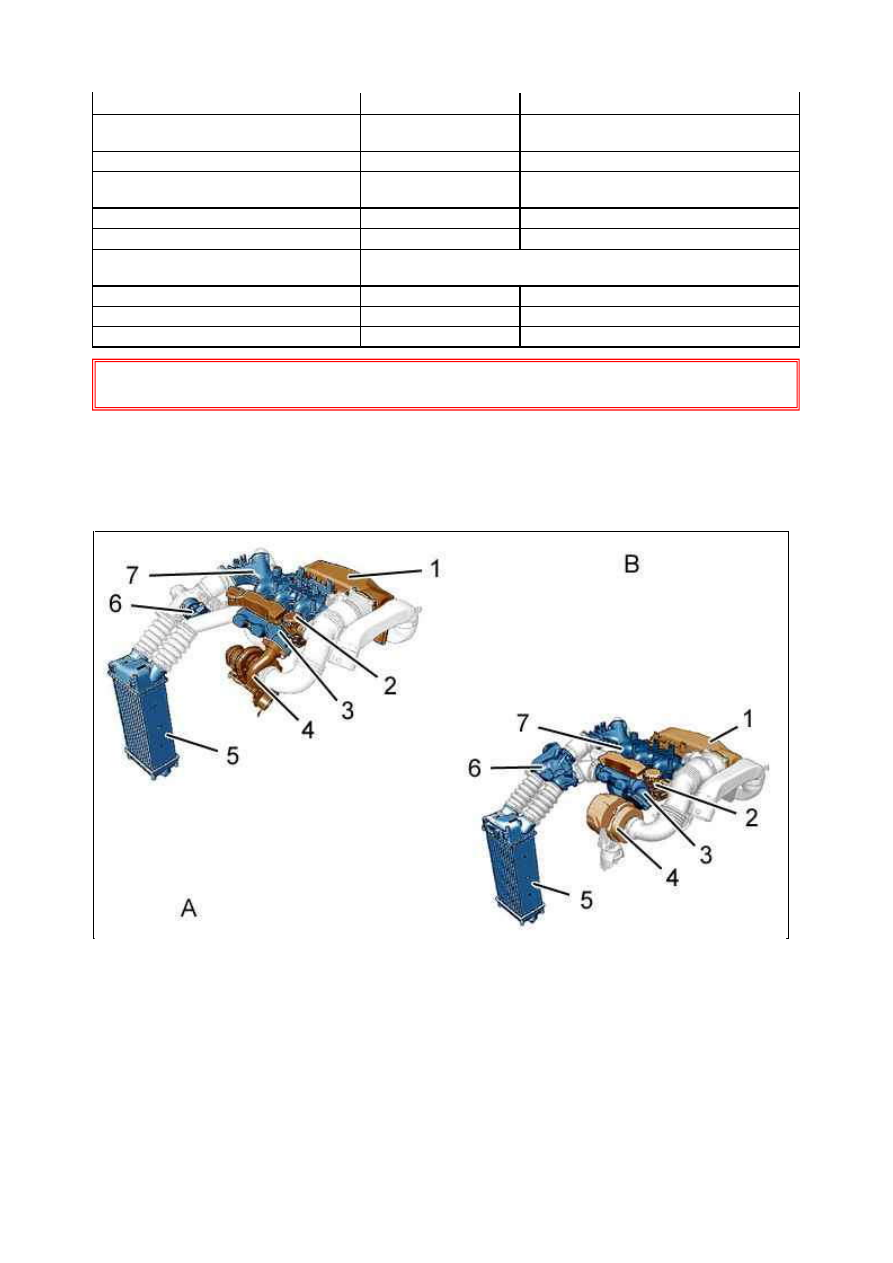

Двигатели типа DV6 :



"A" Контур системы питания воздухом ­ Простой дозатор впуска воздуха



"B" Контур системы питания воздухом ­ Блок двойного дозирования воздуха на впуске

(1) Воздушный фильтр в сборе.
(2) Маслоотделитель.
(3) Гаситель резонансных колебаний турбокомпрессора.
(4) турбокомпрессор.
(5) Воздухо­воздушный теплообменник.
(6) Простой дозатор впуска воздуха / Воздушный дозатор с двумя заслонками.
(7) Распределитель воздуха на впуске .

Степень сжатия

18 / 1

18 / 1

М ощность (I SO или CEE) (kW ­
об/мин)

66 ­ 4000

80 ­ 4000

М акс. мощность (DI N) ( л.с. ­ об/мин)    90 ­ 4000

110 ­ 4000

М акс. крутящий момент(I SO или
CEE) ( дН.м ­ об/мин)

21,5 ­ 1750

24 ­ 2000

Топливо

Дизельное топливо

Дизельное топливо

Нормы токсичности

E3 ­ E4

E3 ­ E4

Система впрыска

HDi (haute pression diesel injection) – дизельная система впрыска
топлива под высоким давлением

поставщик

BOSCH

BOSCH

Тип

EDC 16C34

EDC 16C34

К омпьютер требует телезагрузки

Да

Да

Рисунок : B1BM15BD
