ЗАМ ЕНА : У ДЛИНИТЕЛЬ ГРУ ЗОВОГО ПОЛА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости



Элементы из стали с ультравысоким пределом текучести (UHLE)

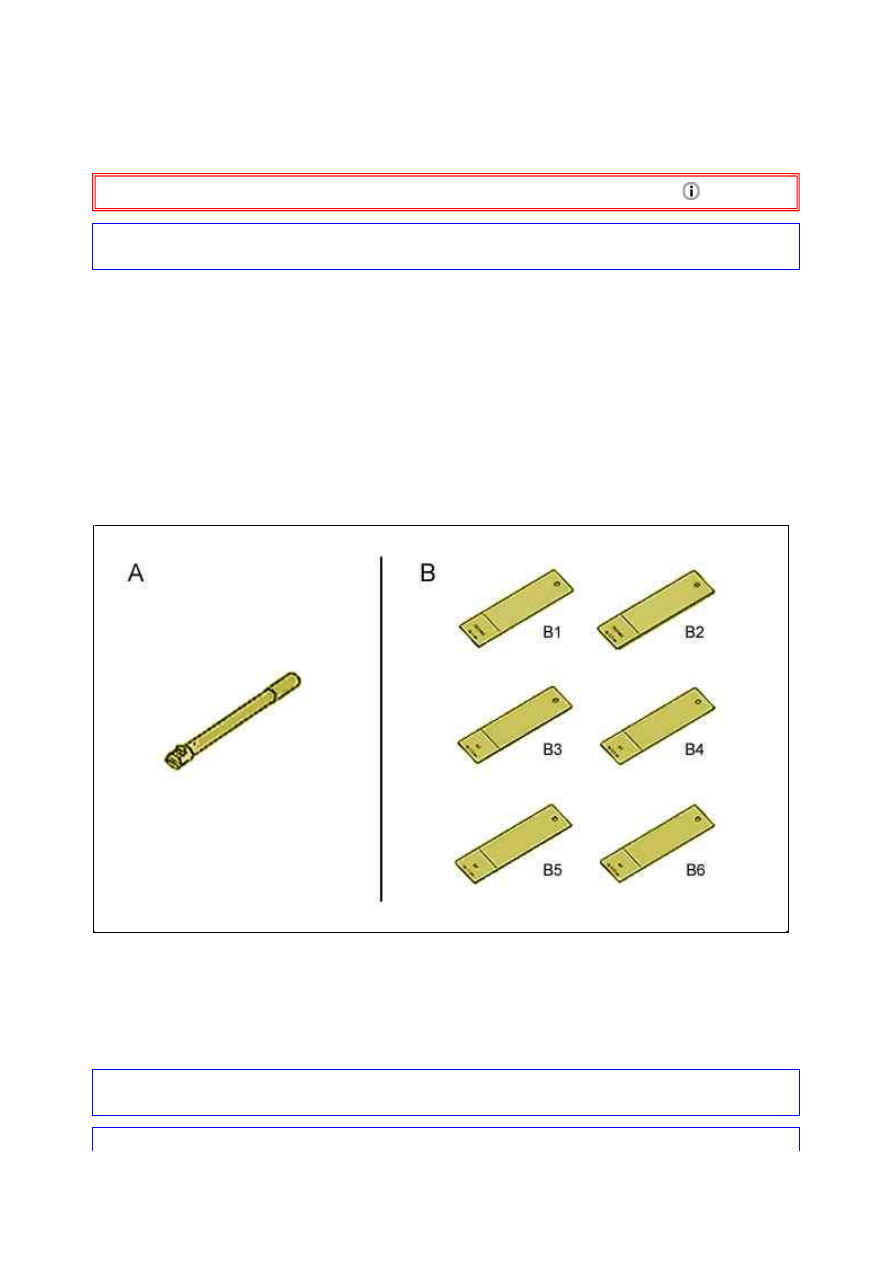

2. Рекомендуемое оборудование

Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ : Подождите как минимум 15 минут, прежде чем выполнять любые работы (разряд резерва
энергии компьютера подушек безопасности).

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть

Рисунок : E5AP35MD

повреждены температурой или пылью.

Отделите жгуты проводов.

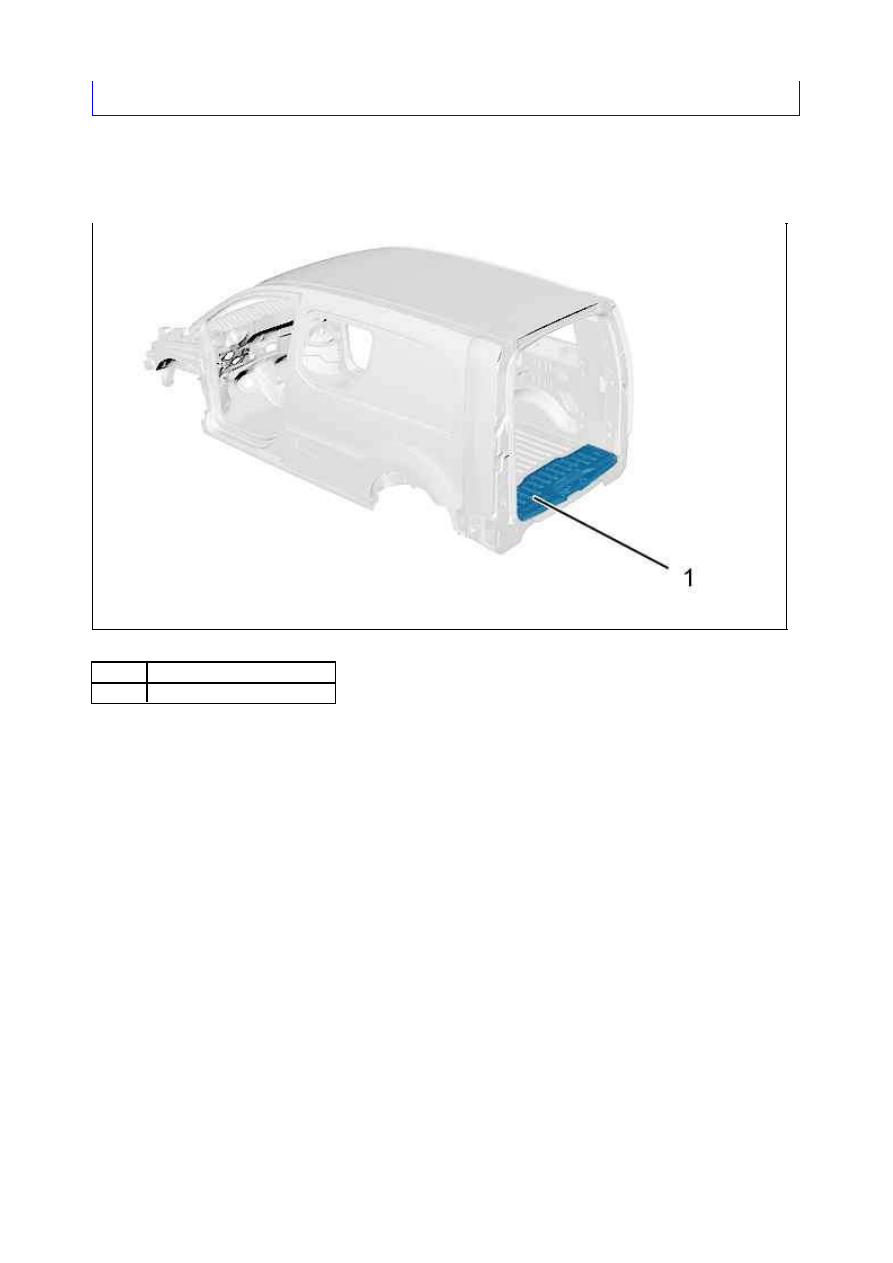

4. Локализация : У длинитель грузового пола

5. Идентификация : У длинитель грузового пола

5.1. Состав : У длинитель грузового пола

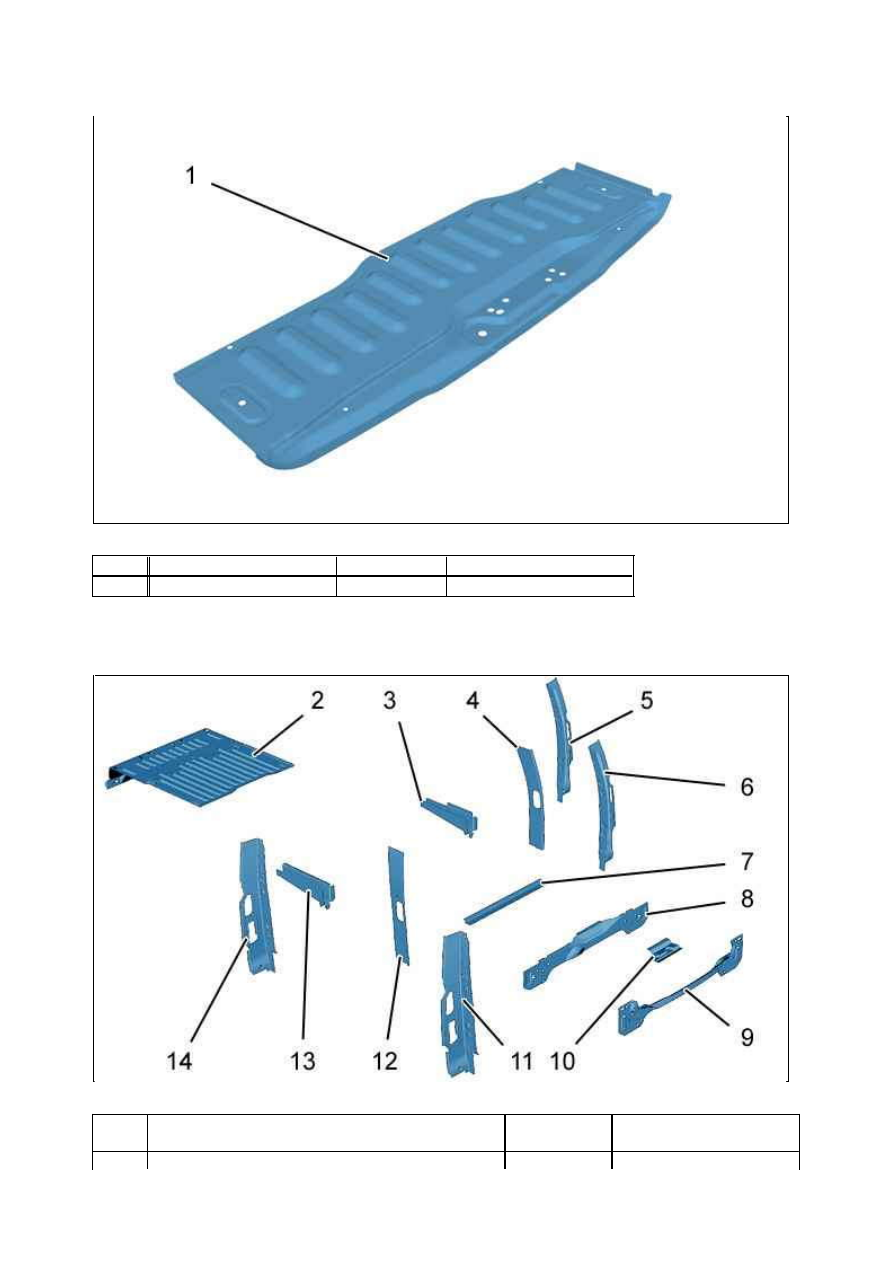

Рисунок : C4BM0NUD

М етка  Обозначение
(1)

Удлинитель грузового пола

5.2. Идентификация деталей, примыкающих к запчасти

Рисунок : C4BM0NVD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Удлинитель грузового пола  0.77

HLE

Рисунок : C4BM0NWD

М етка  Обозначение

Толщина (мм)  Характер/классификация

6. Подготовка : У длинитель грузового пола

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

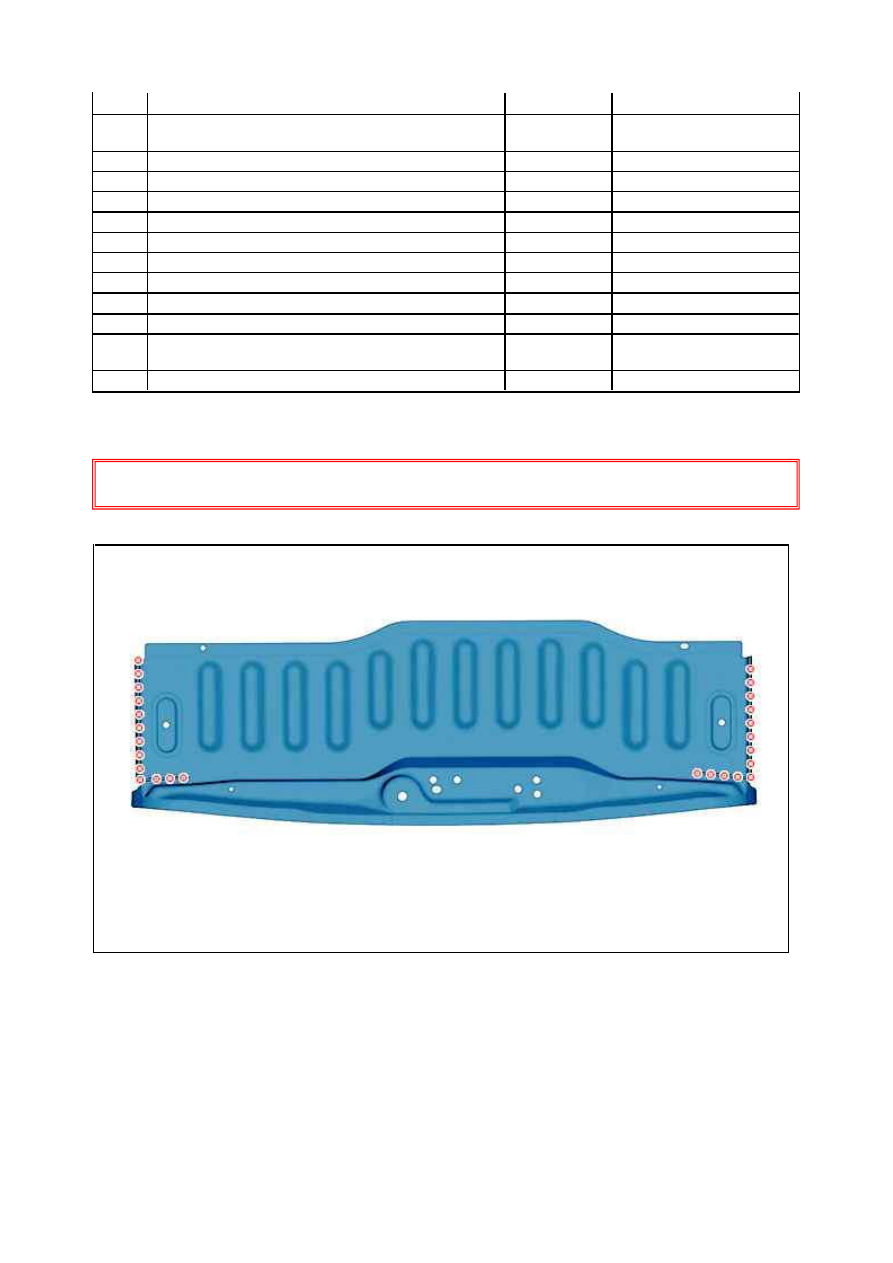

Разметить, затем просверлить отверстие Ø 6,5 мм для последующей точечной сварки.

(2)

Пол грузового отделения

0.77

HLE

(3)

Удлинитель лонжерона (справа) (Длиннобазная
версия)

1.80

THLE

(4)

Соединение : Стойка двери задка (правая)

0.77

Мягкая сталь

(5)

Стойка крышки багажника  (правая) (короткий)

0.77

HLE

(6)

Стойка крышки багажника  (правая) (длинный)

0.77

HLE

(7)

Траверса расширения пола грузового отсека

1.17

HLE

(8)

Обивка задней панели

0.87

Мягкая сталь

(9)

Задняя панель

0.87

Мягкая сталь

(10)

Элемент усиления крепления скобы замка

1.47

HLE

(11)

Стойка крышки багажника  (левый) (длинный)

0.77

HLE

(12)

Соединение : Стойка двери задка (левый)

0.77

Мягкая сталь

(13)

Удлинитель лонжерона (левый) (Длиннобазная
версия)

1.80

THLE

(14)

Стойка крышки багажника  (левый) (короткий)

0.77

HLE

Рисунок : C4BM0NXD
