Peugeot Partner (B9). Руководство - часть 266

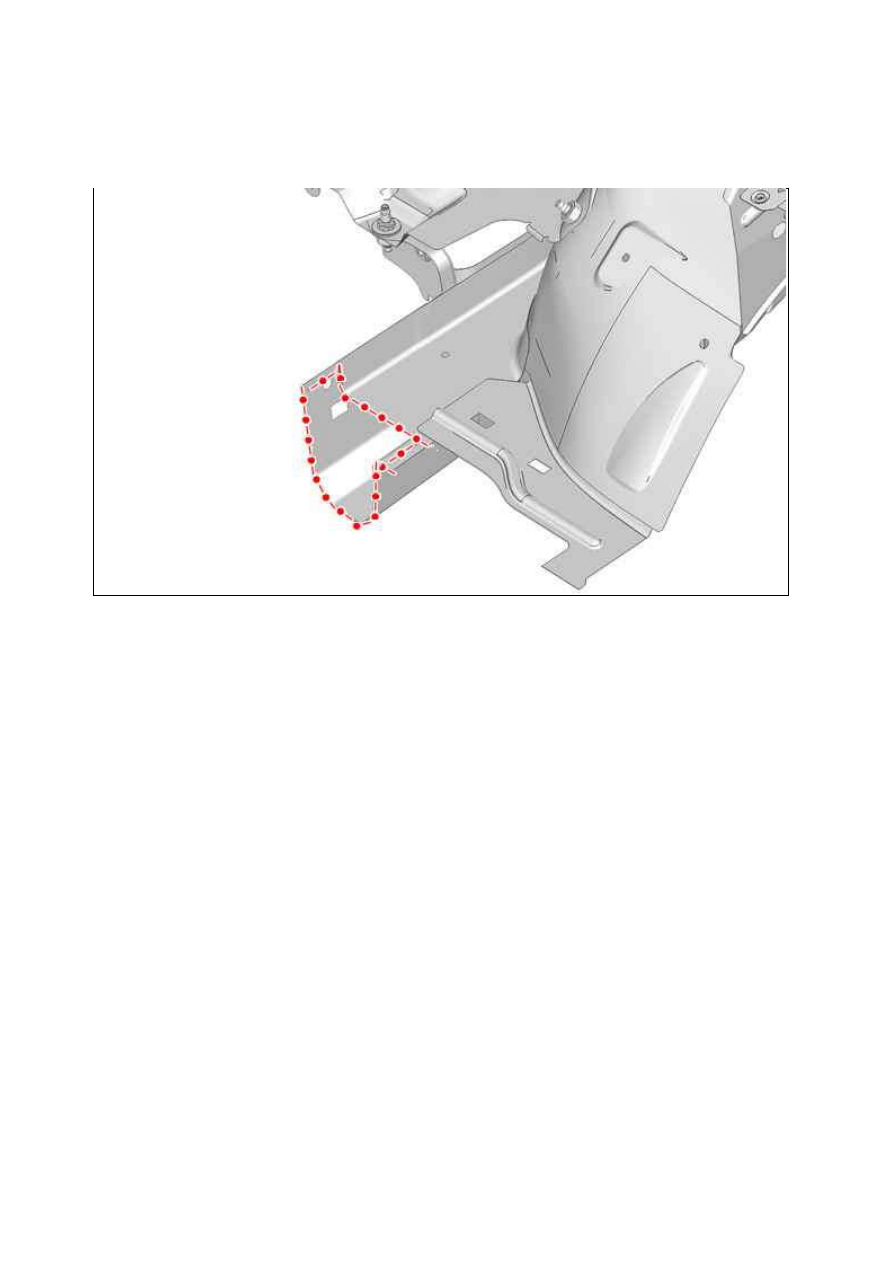

Снять часть опоры переднего лонжерона "e".

8. Очистка – подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой "C7".

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

9. Подгонка

ПРИМ ЕЧАНИЕ :  Рекомендуем  проверить  положение  лонжерона  в  сборе  (передняя  часть)  на
измерительном стенде, сертифицированном производителем.

Установить элементы, обеспечивающие подгонку.
Удерживайте детали в требуемом положении.
Снимите : Опору переднего лонжерона (передняя часть).

10. Сварка

10.1. Сварка лонжерона в сборе (Передняя часть )

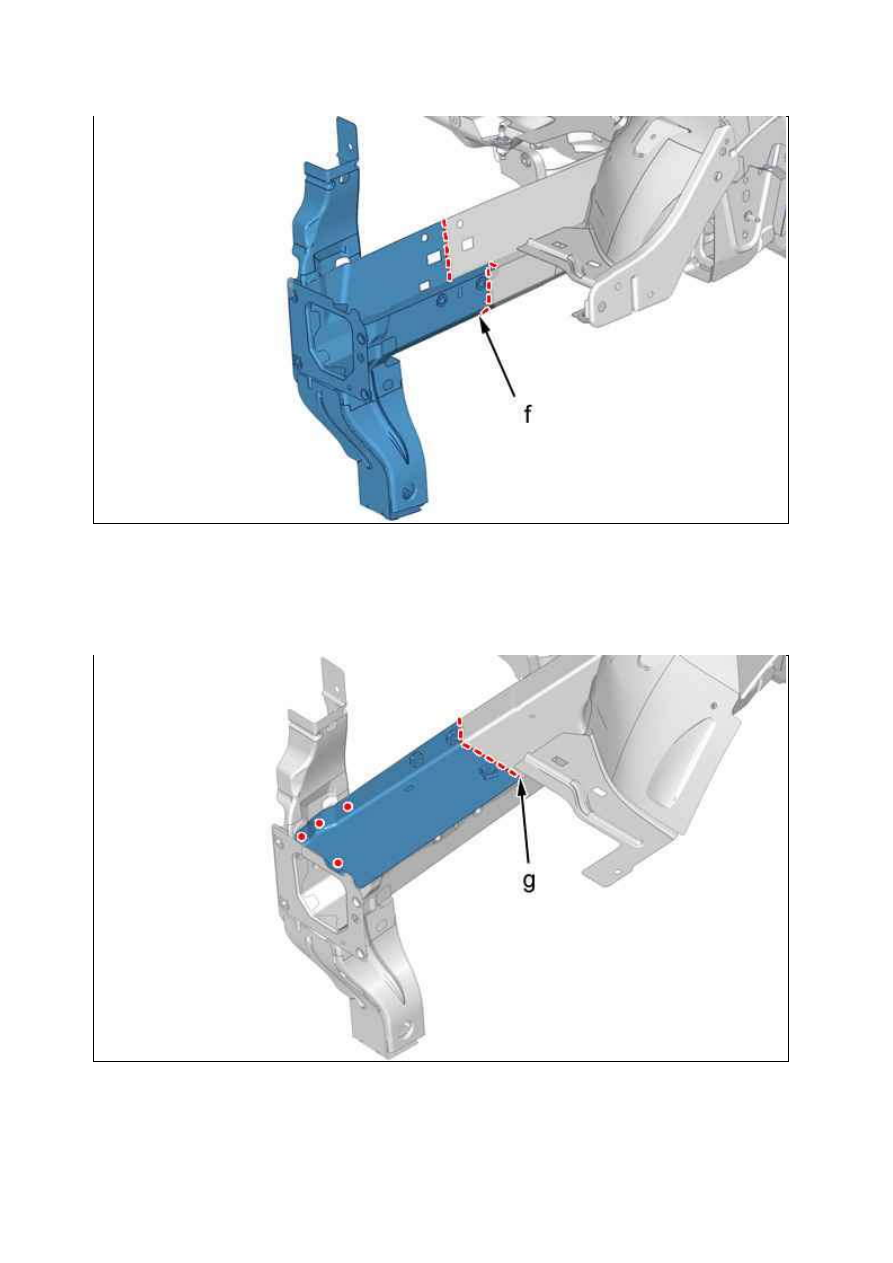

Рисунок : C4AM08RD

Выполнить сварку MAG ( в "f") .
Зашлифовать шов MAG.

10.2. Сварка : Опора переднего лонжерона (Передняя часть )

Расположить : Опора переднего лонжерона (Передняя часть ).
Выполнить сварку MAG ( в "g").
Зашлифовать шов MAG.
Сварить по отверстиям в среде защитного газа MAG.

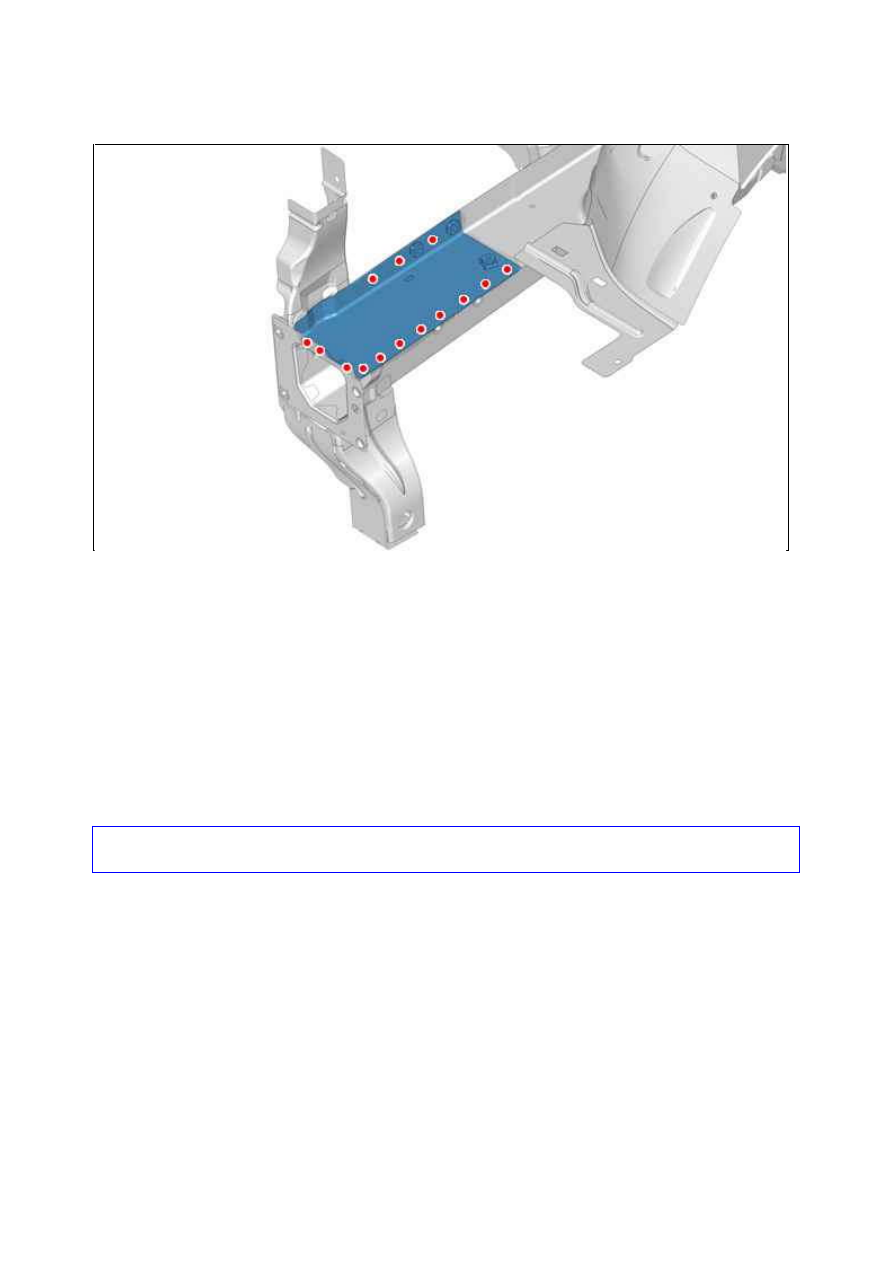

Рисунок : C4AM08SD

Рисунок : C4AM08TD

Зашлифовать точки сварки MAG.

Приварить точками сварки.

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенную зону.
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : C4AM08UD

ЗАМ ЕНА : ПЕРЕДНИЙ ЛОНЖЕРОН В СБОРЕ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости



UHLE: сталь со сверхвысоким пределом текучести

2. Рекомендуемое оборудование

Производите операцию с использованием одной из следующих систем :



Электронная измерительная система



Положительная измерительная система



Специфическая головка MZ



Контрольный шаблон

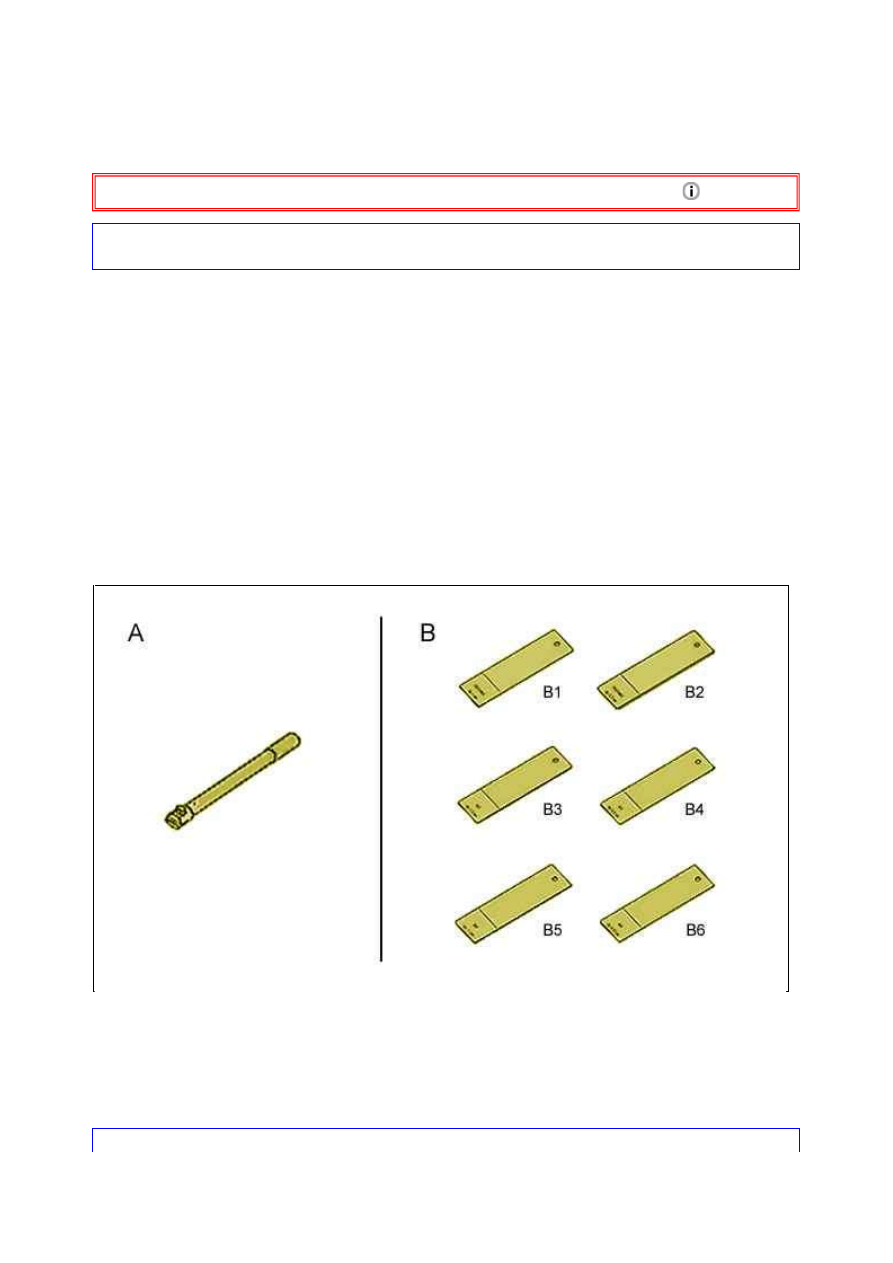

A Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
B Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ : Снять или защитить элементы, расположенные в зоне проведения ремонта, которые могут

Рисунок : E5AP35MD
