быть повреждены повышенной температурой или пылью.

Отделите жгуты проводов.

4. Расположение запасной части

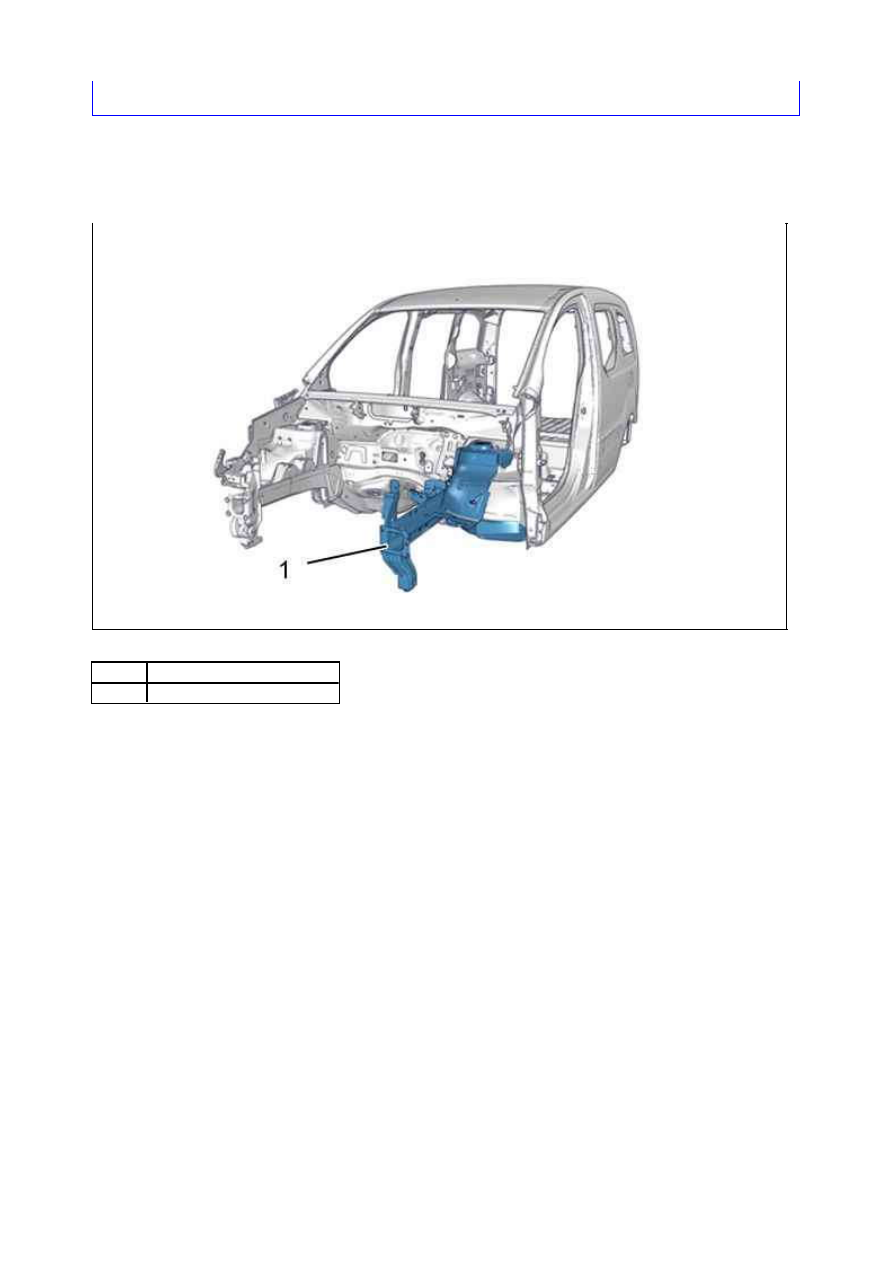

5. Идентификация запасной части

Рисунок : C4EM0A3D

М етка  Обозначение
(1)

Передний лонжерон в сборе

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения

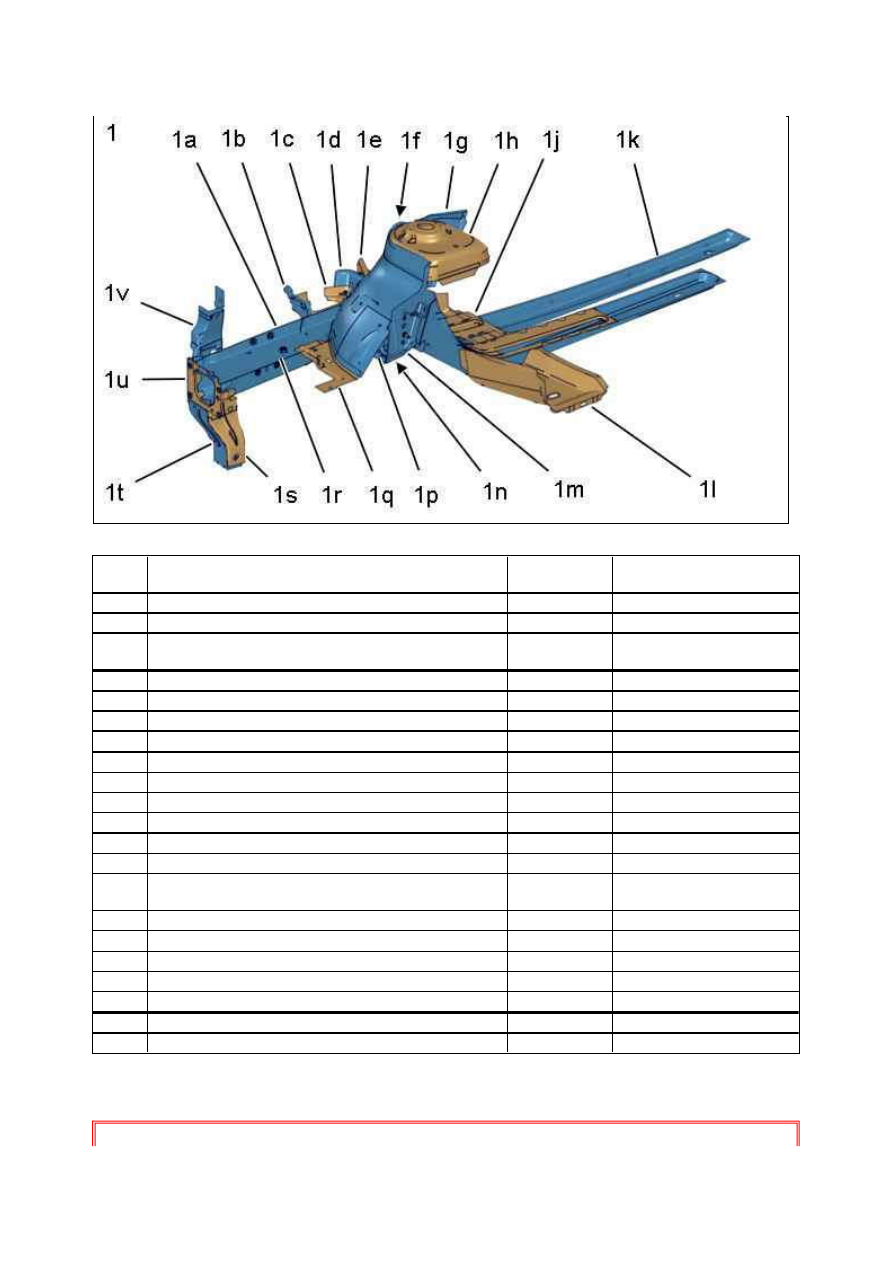

Рисунок : C4AM09KD

М етка  Обозначение

Толщина (мм)  Характер/классификация

(1)

Передний лонжерон в сборе

­

­

(1a)

Передний лонжерон

1,76

ADX : Мягкая сталь

(1b)

Передний элемент усиления : Крепление коробки
передач

2,5

HLE

(1c)

стенд для коробки передач

3

HLE

(1d)

Усилитель (Задний ) : Крепление коробки передач

2,5

HLE

(1e)

Соединение лонжерона с туннелем

1,17

ADX : Мягкая сталь

(1f)

Усилителя арки переднего колеса

0,87

ADX : Мягкая сталь

(1g)

Арка переднего колеса

0,87

ADX : Мягкая сталь

(1h)

Опора передней подвески

2,5

HLE

(1j)

Задняя опора лонжерона

1,95

THLE

(1k)

Внутренний лонжерон

2

HLE

(1l)

Связь лонжерона усилителя пола

1,47

ADX : Мягкая сталь

(1m)    Наружный фланец крепления подрамника двигателя

1,95

HLE

(1n)

Передний элемент усиления : опора (Подрамник
двигателя)

1,95

HLE

(1p)

Внутренний фланец крепления подрамника двигателя  1,95

HLE

(1q)

Передняя часть арки переднего колеса

1,17

ADX : Мягкая сталь

(1r)

Передняя опора лонжерона

1,8

HLE

(1s)

Усилитель : Кронштейн передней панели

1,95

THLE

(1t)

Кронштейн передней панели

1,95

THLE

(1u)

Передний наконечник лонжерона

3

THLE

(1v)

Кронштейн передней панели

1,95

THLE

антикоррозионной защиты.

Разметить, затем просверлить отверстия Ø 8 мм для последующей сварки методом «точка­пробка».
Подготовить места стыка и защитить их сварочной грунтовкой "C7".

Разметить, затем просверлить отверстия Ø 8 мм для последующей сварки методом «точка­пробка».
Подготовить места стыка и защитить их сварочной грунтовкой "C7".

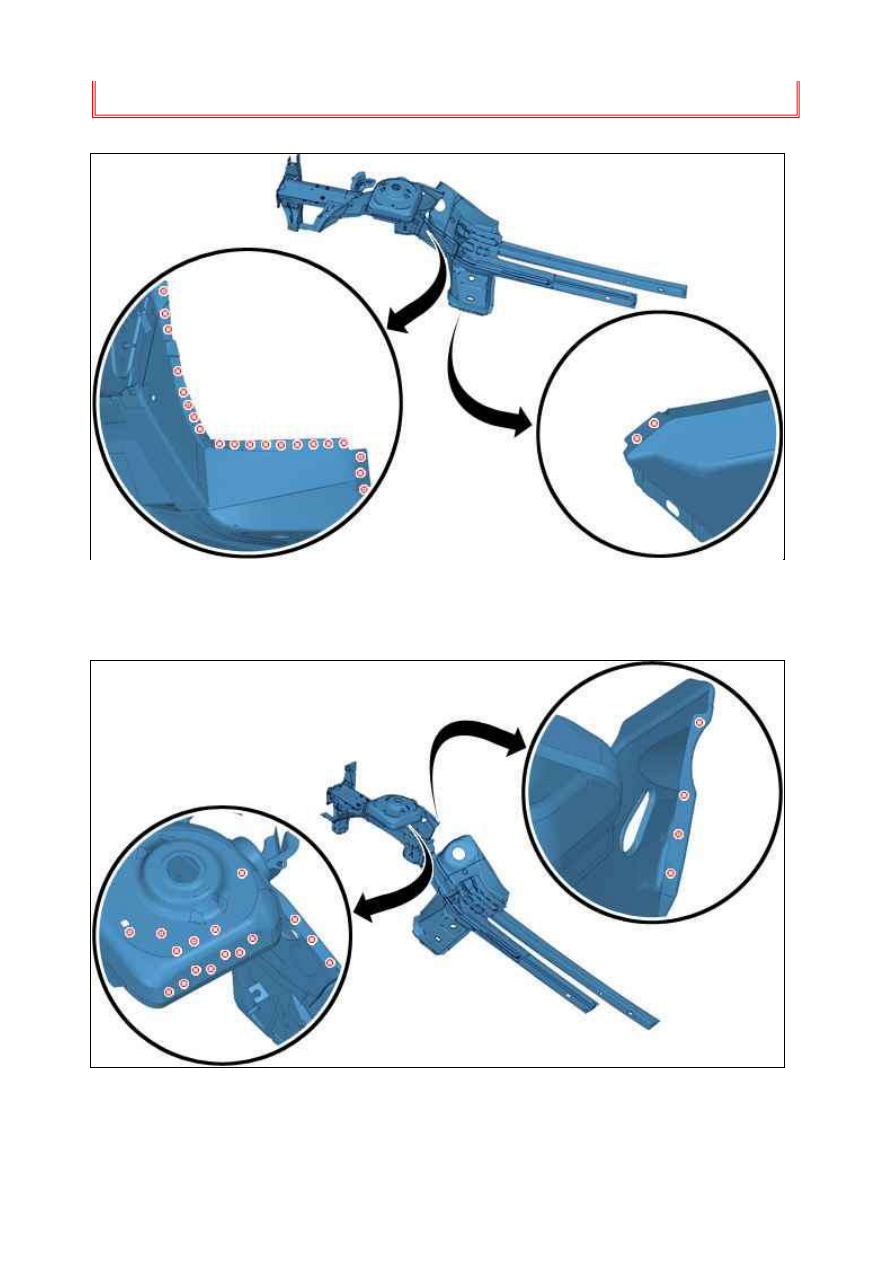

Рисунок : C4AM09LD

Рисунок : C4AM09MD

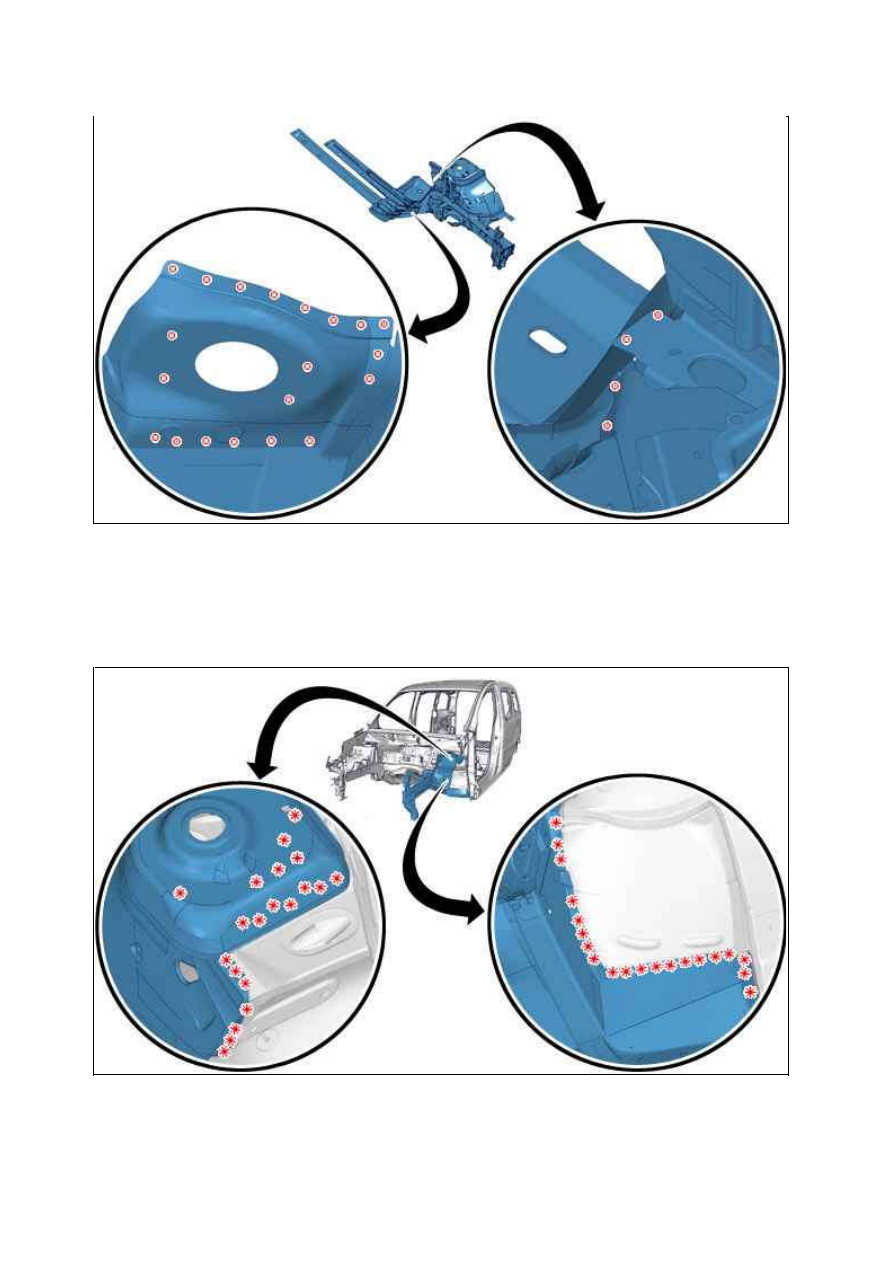

Разметить, затем просверлить отверстия Ø 8 мм для последующей сварки методом «точка­пробка».
Подготовить места стыка и защитить их сварочной грунтовкой "C7".

7. Отрезка лонжерона в сборе от кузова

Срезать по точкам .

Рисунок : C4AM09ND

Рисунок : C4AM0MTD
