Peugeot Partner (B9). Руководство - часть 264

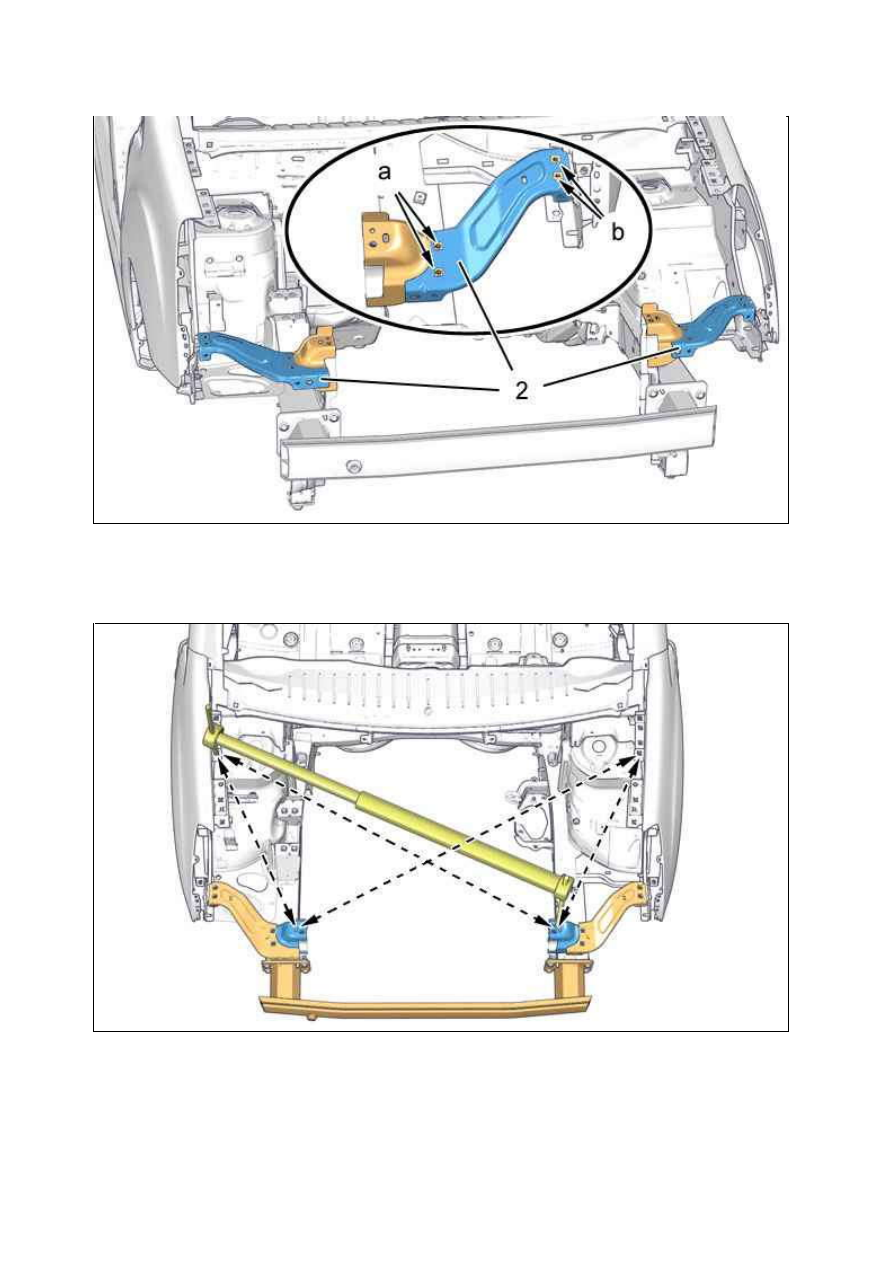

Проверить и симметрично распределить установочные зазоры передней панели переднего полублока (2) (в
"a", "b").

Проверить симметричность диагоналей при помощи рекомендованной системы сравнительных
измерений (см. каталог оборудования для ремонта).
Удерживать элемент на месте.
Снимите половину передней лицевой панели.

Рисунок : C4AM0T4D

Рисунок : C4AM0T5D

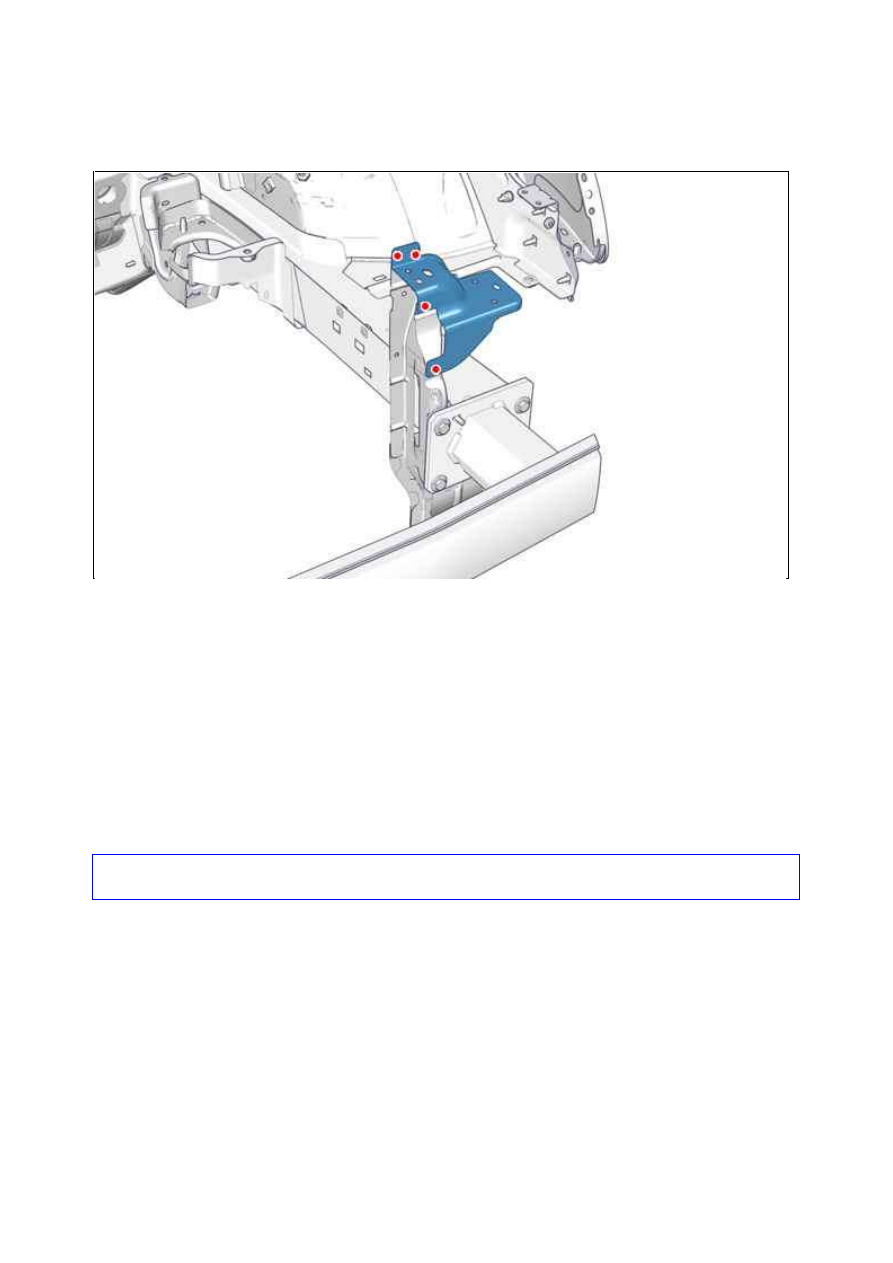

10. Сварка

Приварить точками сварки.

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.
Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : C4AM0T6D

ЗАМ ЕНА : ПЕРЕДНИЙ ЛОНЖЕРОН (ЧАСТИЧНО) (ПЕРЕДНЯЯ ЧАСТЬ )

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

На этом элементе используются следующие типы сварных швов электродуговой сварки.
Сварка методом MAG путем нанесения металла (сталь) в среде активного газа.
Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости

2. Рекомендуемое оборудование

Работы производятся с применением одной из следующих измерительных систем :



Электронная измерительная система



Положительная измерительная система



Специфическая головка MZ



Контрольный шаблон

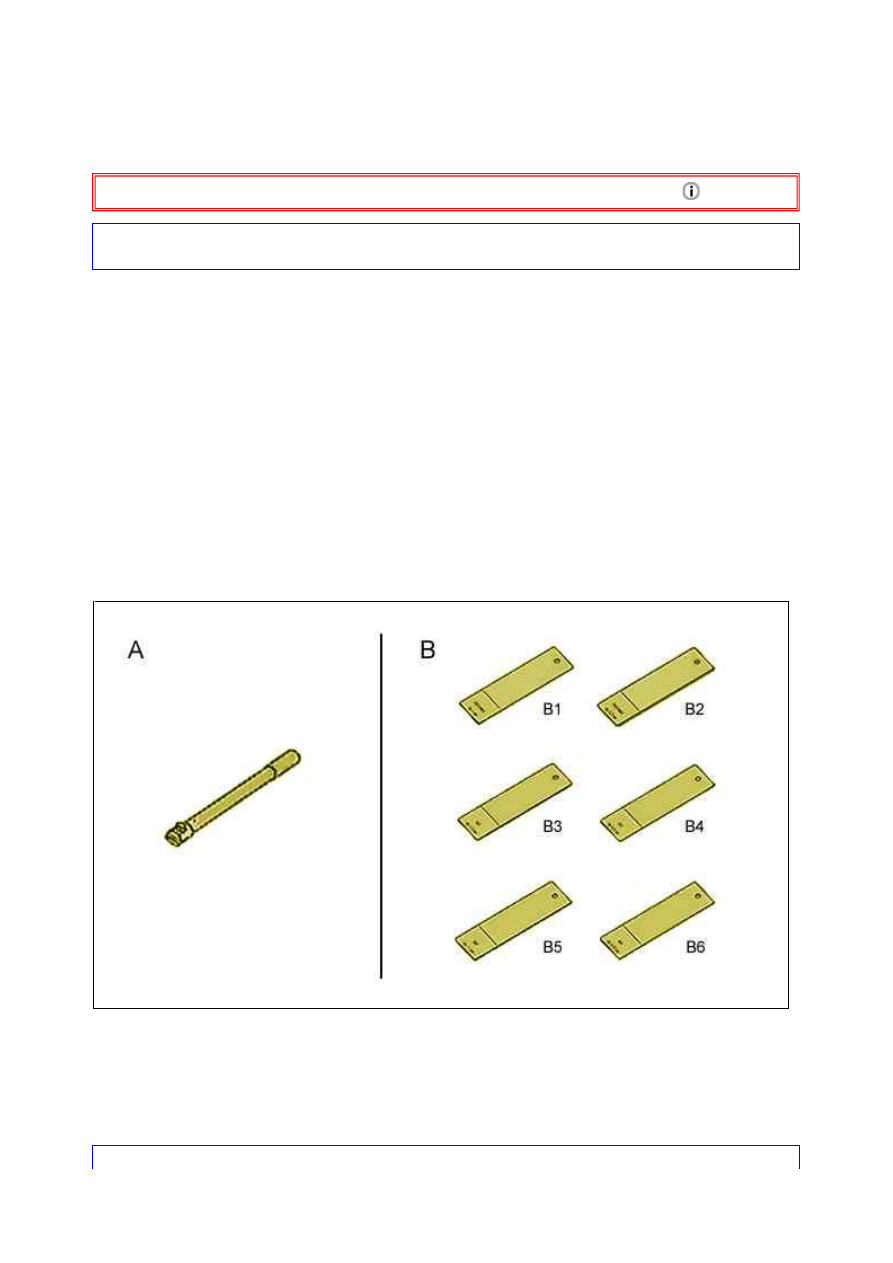

Оборудование для проверки качества точек электрической сварки (­).1366­ZZ.
Ш аблон для проверки качества точек электрической сварки (­).1366­B.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть

Рисунок : E5AP35MD

повреждены температурой или пылью.

Отделите жгуты проводов.
Замените : Верхнюю опору половины панели.

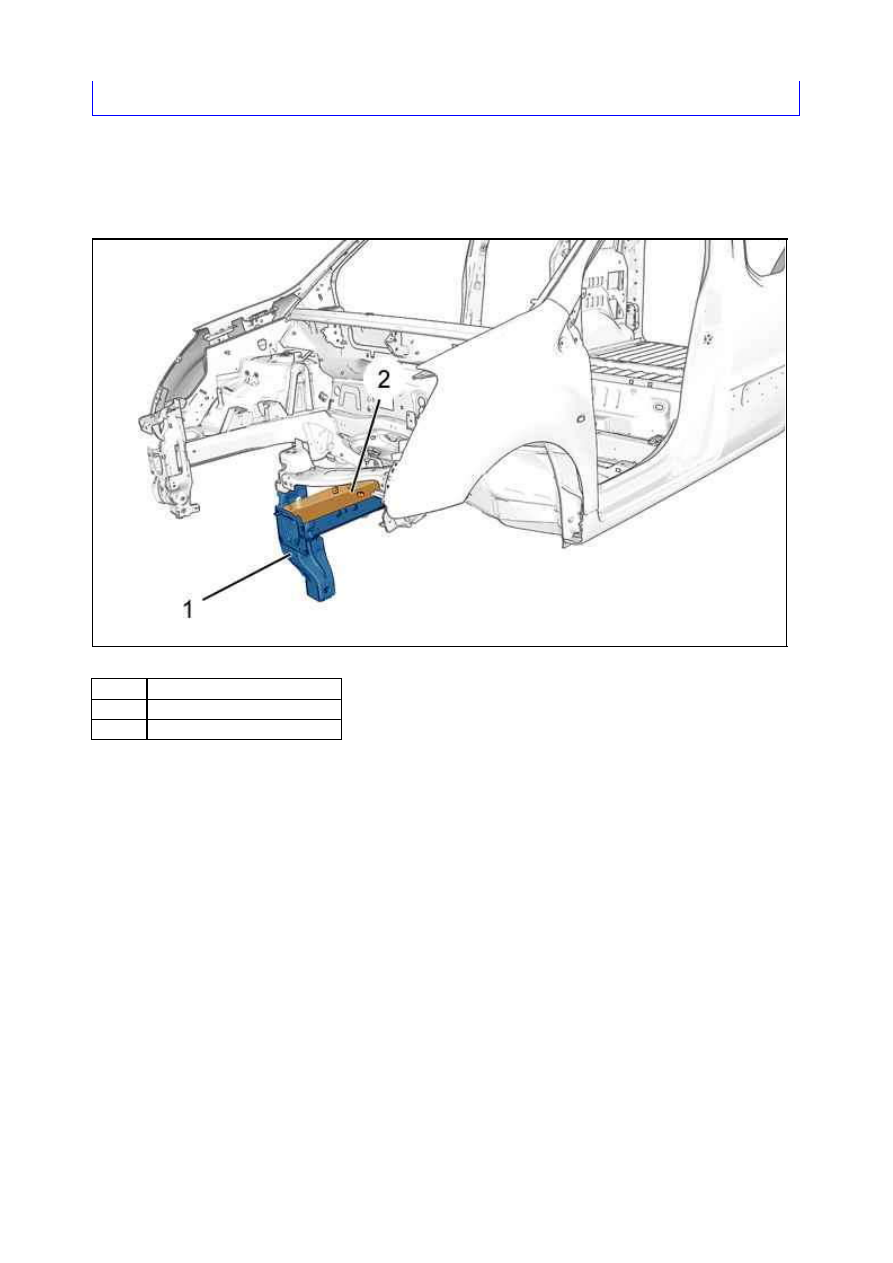

4. Расположение запасной части

5. Идентификация запасных частей

Рисунок : C4EM0A5D

М етка  Обозначение
(1)

Передний лонжерон в сборе

(2)

Опора переднего лонжерона
