Peugeot Partner (B9). Руководство - часть 263

5. Идентификация запасной части

5.1. Состав : Опора половины передней панели (спереди)

Рисунок : C4AM0SYD

М етка  Обозначение
(1)

Опора половины передней панели (спереди)

Рисунок : C4AM0SZD

5.2. Идентификация деталей, примыкающих к запчасти

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

7. Резка элемента на кузове

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Опора половины передней панели (спереди)   1,17

HLE

Рисунок : C4AM0T0D

М етка  Обозначение

Толщина (мм)   Характер/классификация

(2)

Опора передней панели блока в сборе  1,95

THLE

Срезать по точкам .
Снимите : Опора передней панели переднего полублока (/).

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

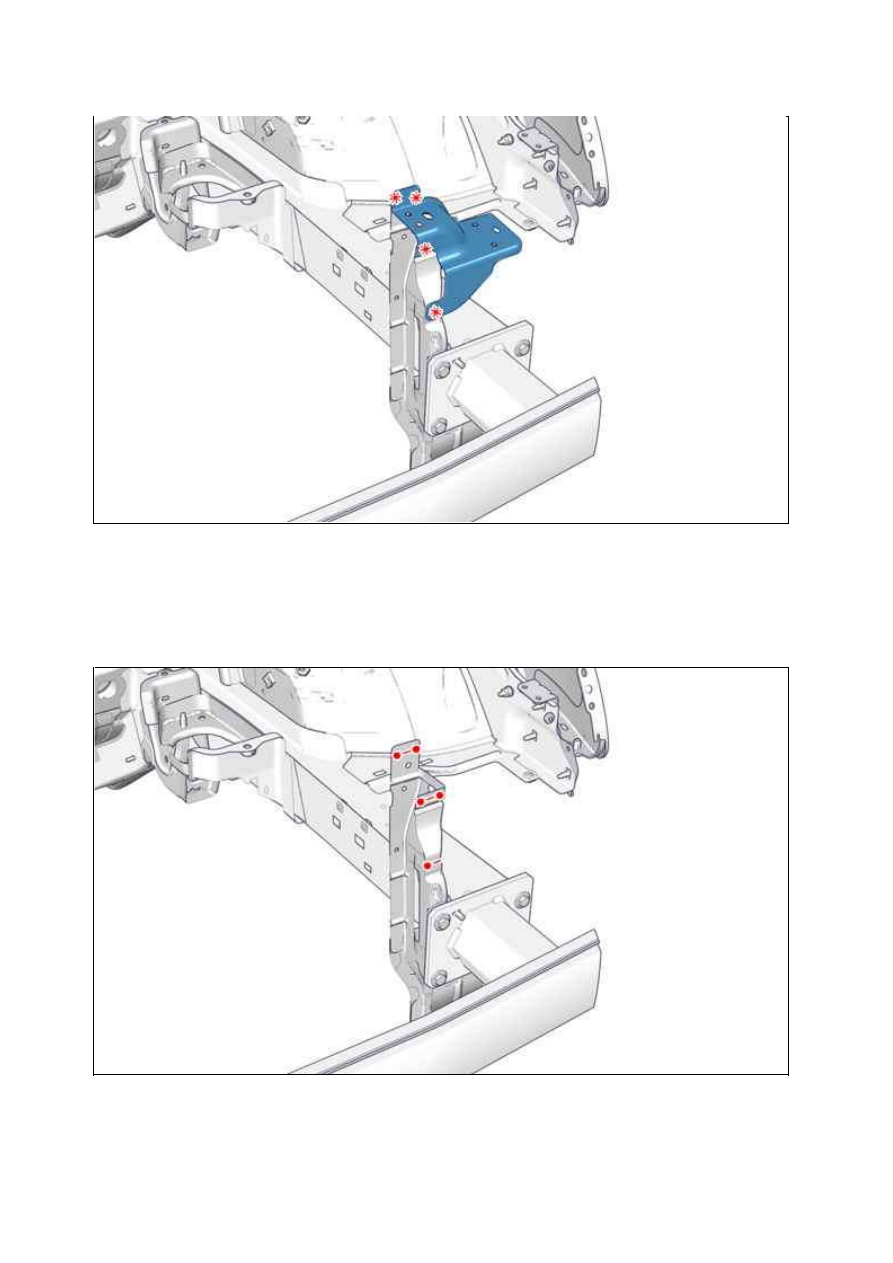

Рисунок : C4AM0T1D

Рисунок : C4AM0T2D

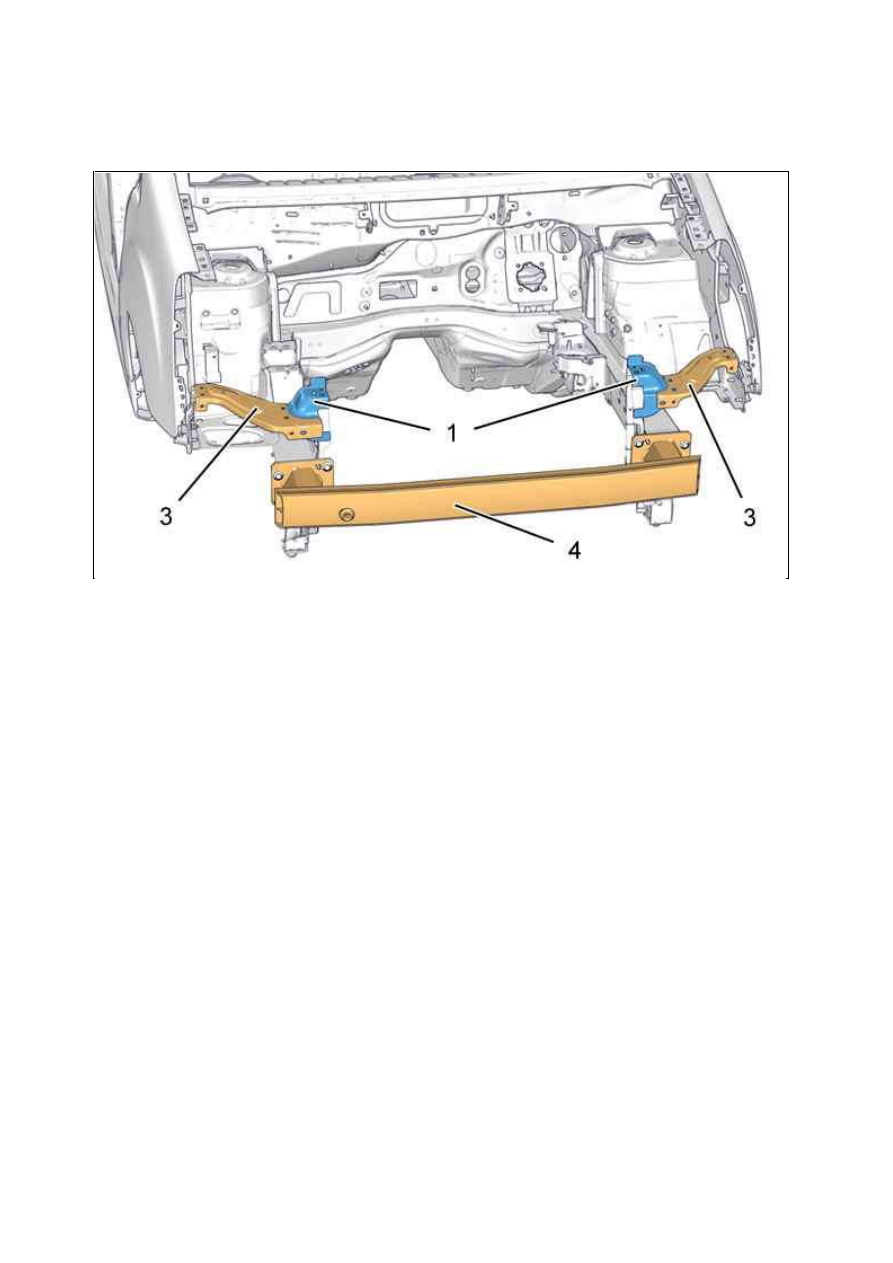

9. Подгонка

Установить следующие элементы :



Опора передней панели переднего полублока (1) (соответствующая стороне кузова, на которой
выполняется замена)



Переднюю половину панели (3) (соответствующая стороне кузова, на которой выполняется замена)



Верхний усилитель переднего бампера (4)

ПРИМ ЕЧАНИЕ :  Возможно  осуществить  контрольную  установку  фары  для  проверки  высоты  опоры
передней панели переднего полублока.

Рисунок : C4AM0T3D
