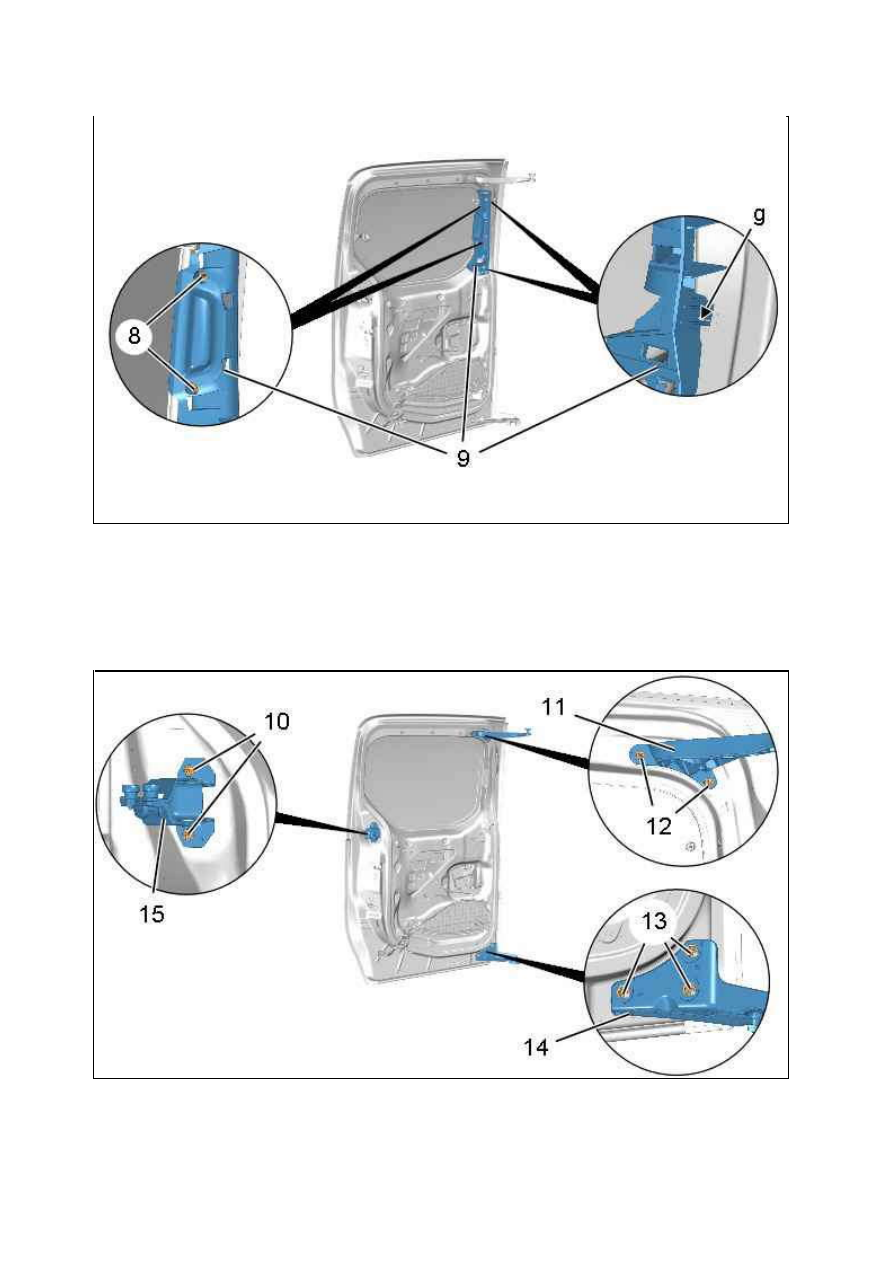

Отвернуть болты (8).
Отсоединить : Опору накладки стойки двери (9) ( в "g") ; С помощью приспособления [1].
Снимите : Опору накладки стойки двери (9).

3.5. К репления сдвижных боковых дверей

Снимите :



болтов (10), (12)



Гайки (13)

Рисунок : C4CM26YD

Рисунок : C4CM26ZD

18.01.2012



Каретки (11), (14), (15)

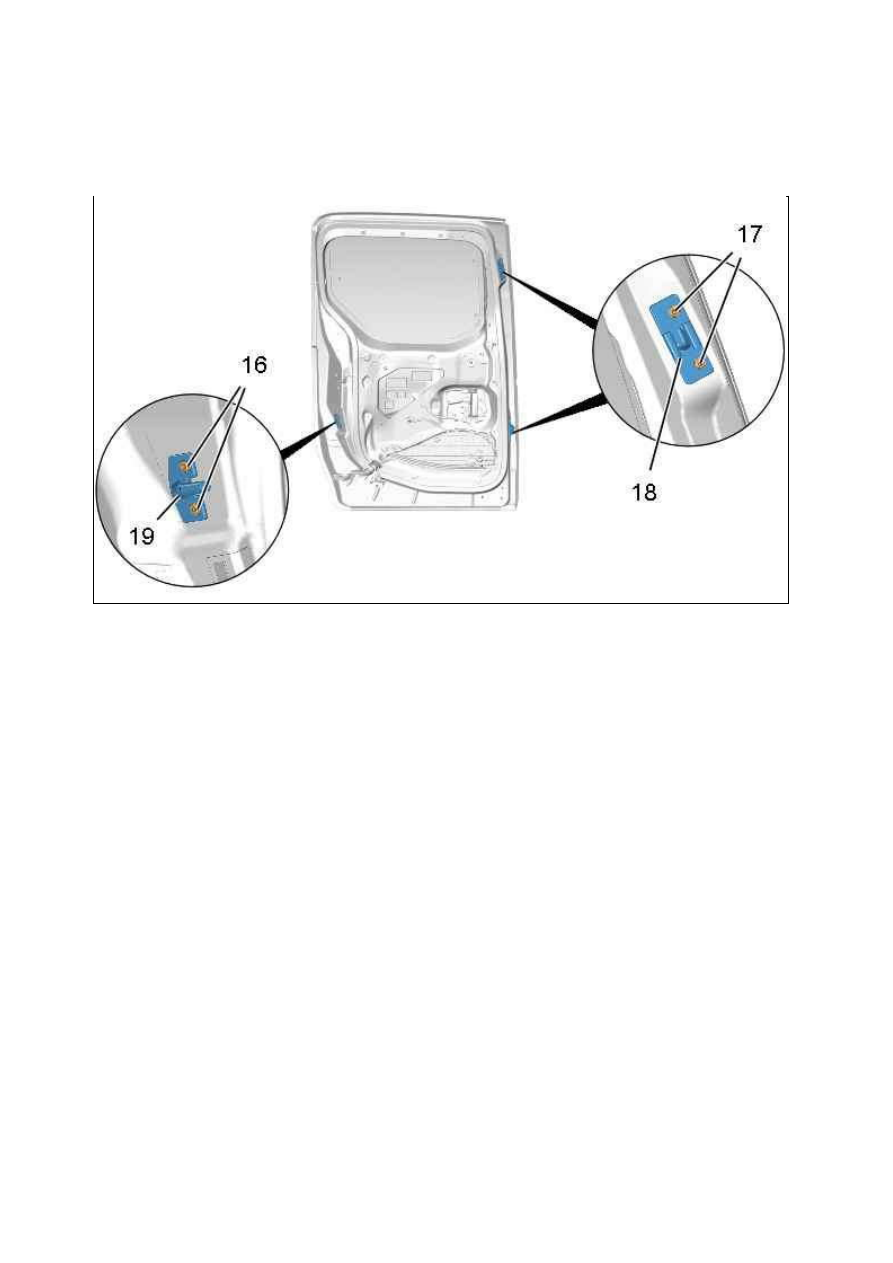

3.6. Направляющие/центрирующие устройства сдвижной двери

Снимите :



болтов (16), (17)



Направляющие элементы (18)



Центрирующий элемент (19)

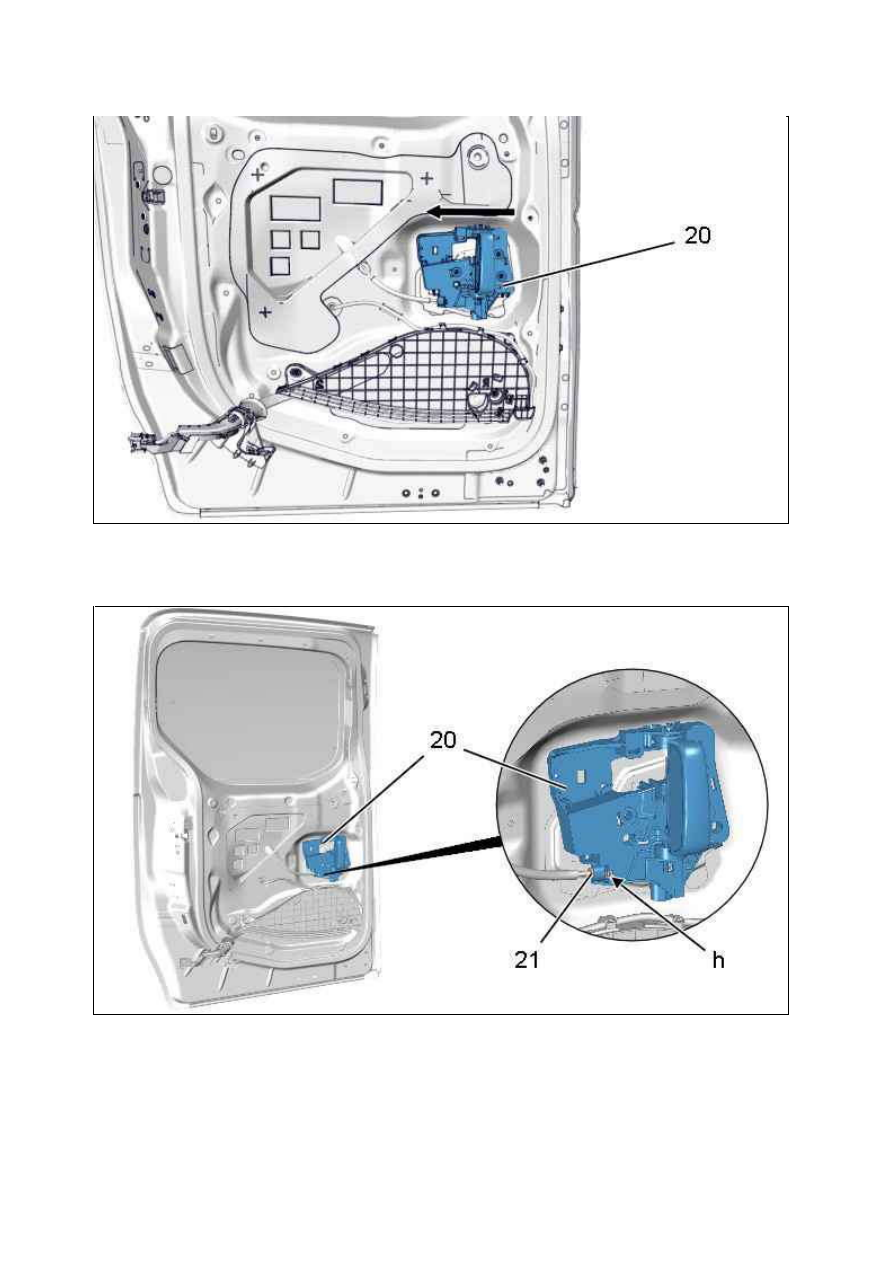

3.7. Внутренняя кнопка для разблокирования

Рисунок : C4CM270D

18.01.2012

Отделите : Внутренняя кнопка для разблокирования (20) (в соответствии со стрелкой ).

Открепить фиксатор оболочки (21) (в "h") привода (20) открытия изнутри.

Рисунок : C4CM271D

Рисунок : C4CM272D

18.01.2012

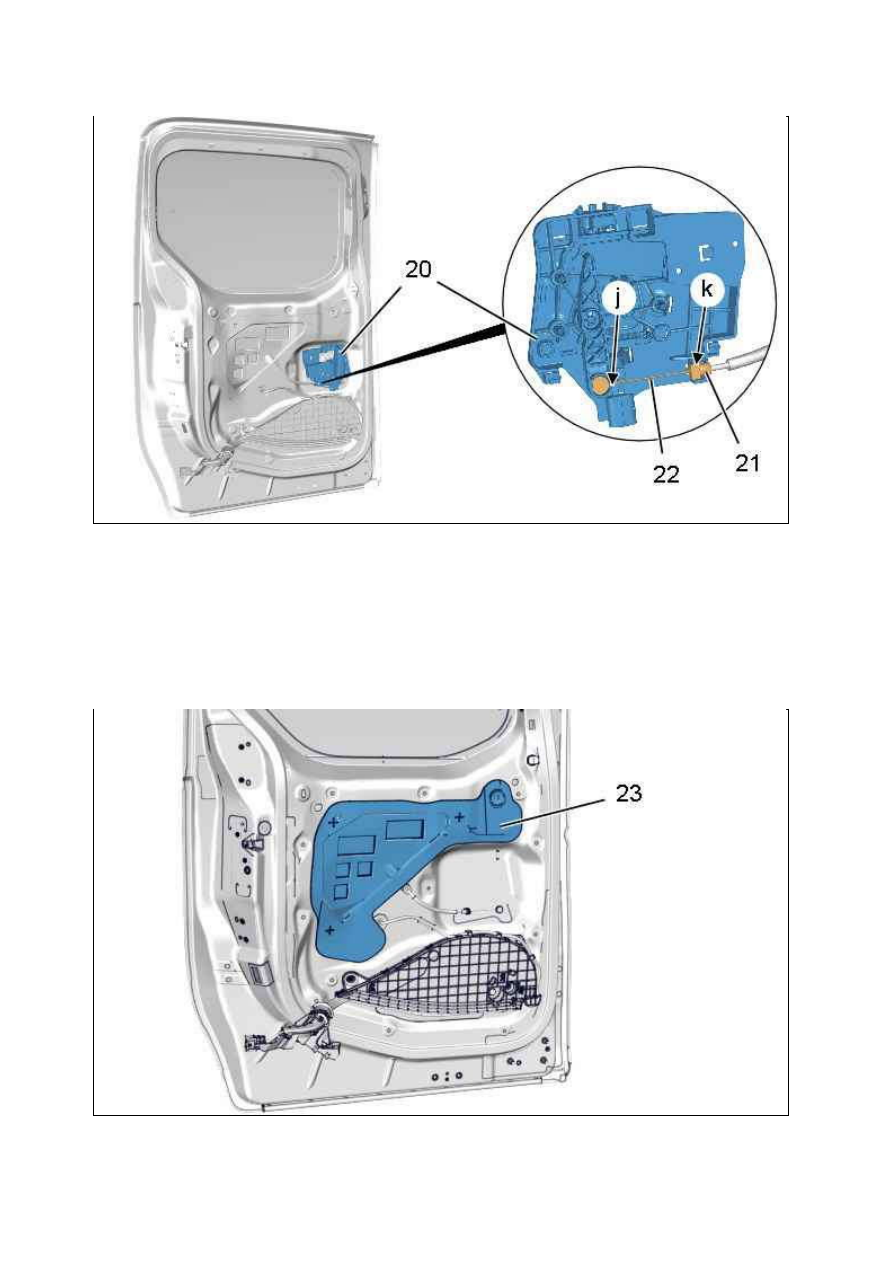

Отсоедините :



Крепление оболочки троса привода (21) ( в "k")



Конец троса (22) ( в "j")

Снимите : Внутренняя кнопка для разблокирования (20).

3.8. Герметичная панель

Отклеить герметизирующую панель (23) ; С помощью приспособления [1].

Рисунок : C4CM273D

Рисунок : C4CM274D

18.01.2012
