ПРИМ ЕЧАНИЕ :  Удалить  с  двери  в  зоне  наклеивания  герметичной  панели  все  следы  клея  с  помощью
очистителя с индексом "J1".

3.9. Подвижное стекло боковой сдвижной двери  (в зависимости от комплектации)

Снимите :

Подвижное стекло боковой сдвижной двери

.

3.10. Неподвижное стекло боковой сдвижной двери  (в зависимости от комплектации)

Снимите :

Неподвижное стекло боковой сдвижной двери

.

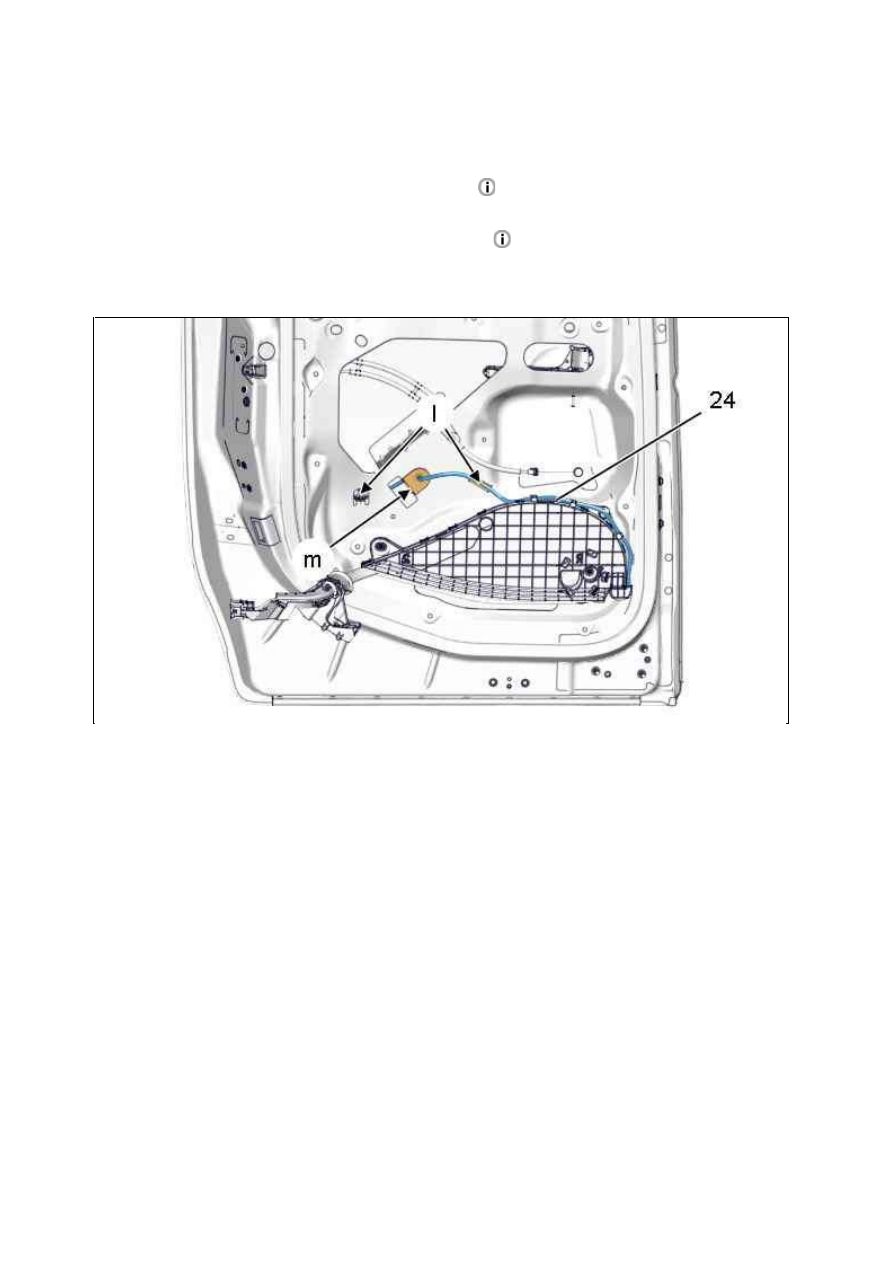

3.11. Наматывающее устройство жгута проводов

Отсоединить : Крепежные хомуты ( в "l") ; С помощью приспособления [1].
Отделите жгут проводов (24) ( в "m").

Рисунок : C4CM275D

18.01.2012

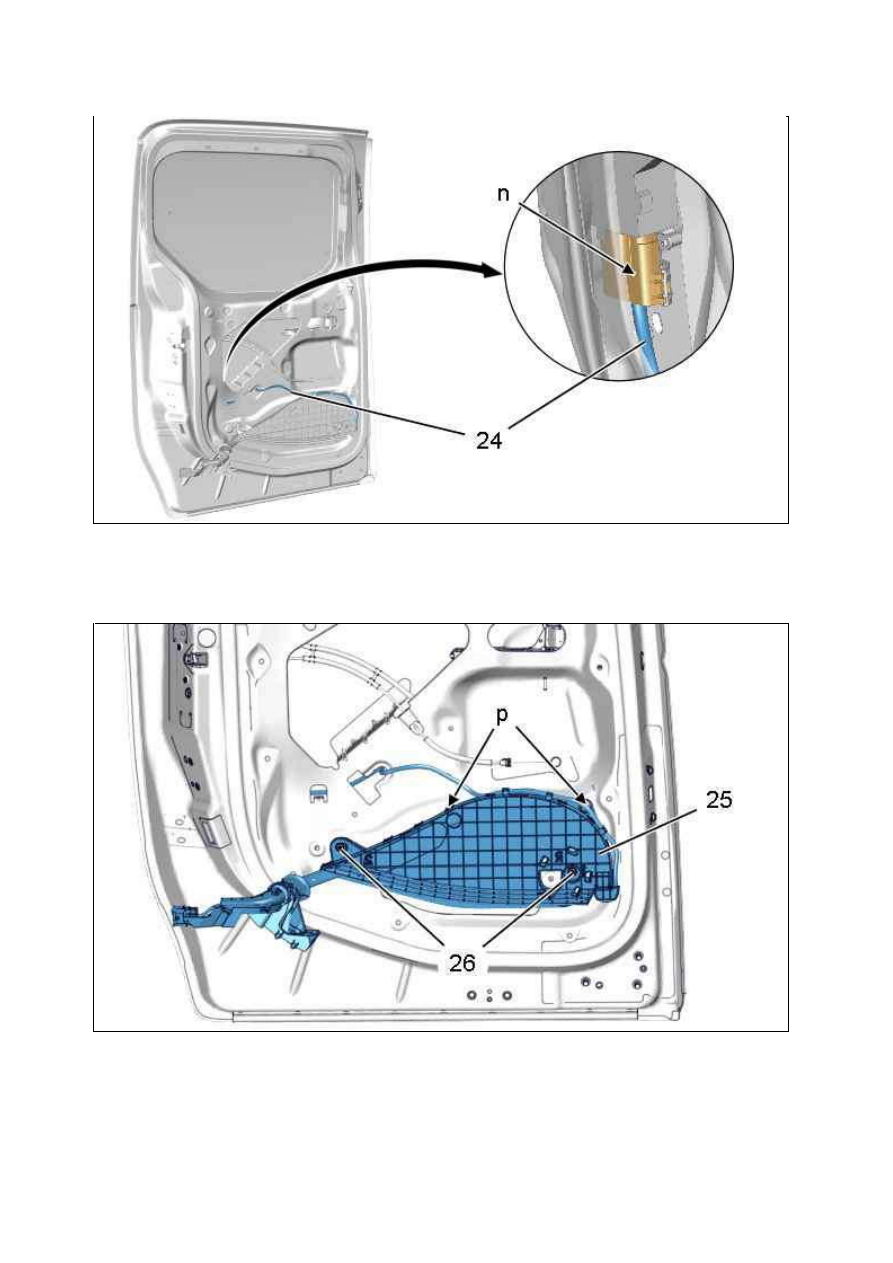

Отсоедините разъем ( в "n").
Отделите жгут проводов (24).

Отсоединить ( в "p") ; С помощью приспособления [1].
Снимите :



болтов (26)



Наматывающее устройство жгута проводов (25)

Рисунок : C4CM276D

Рисунок : C4CM277D

18.01.2012

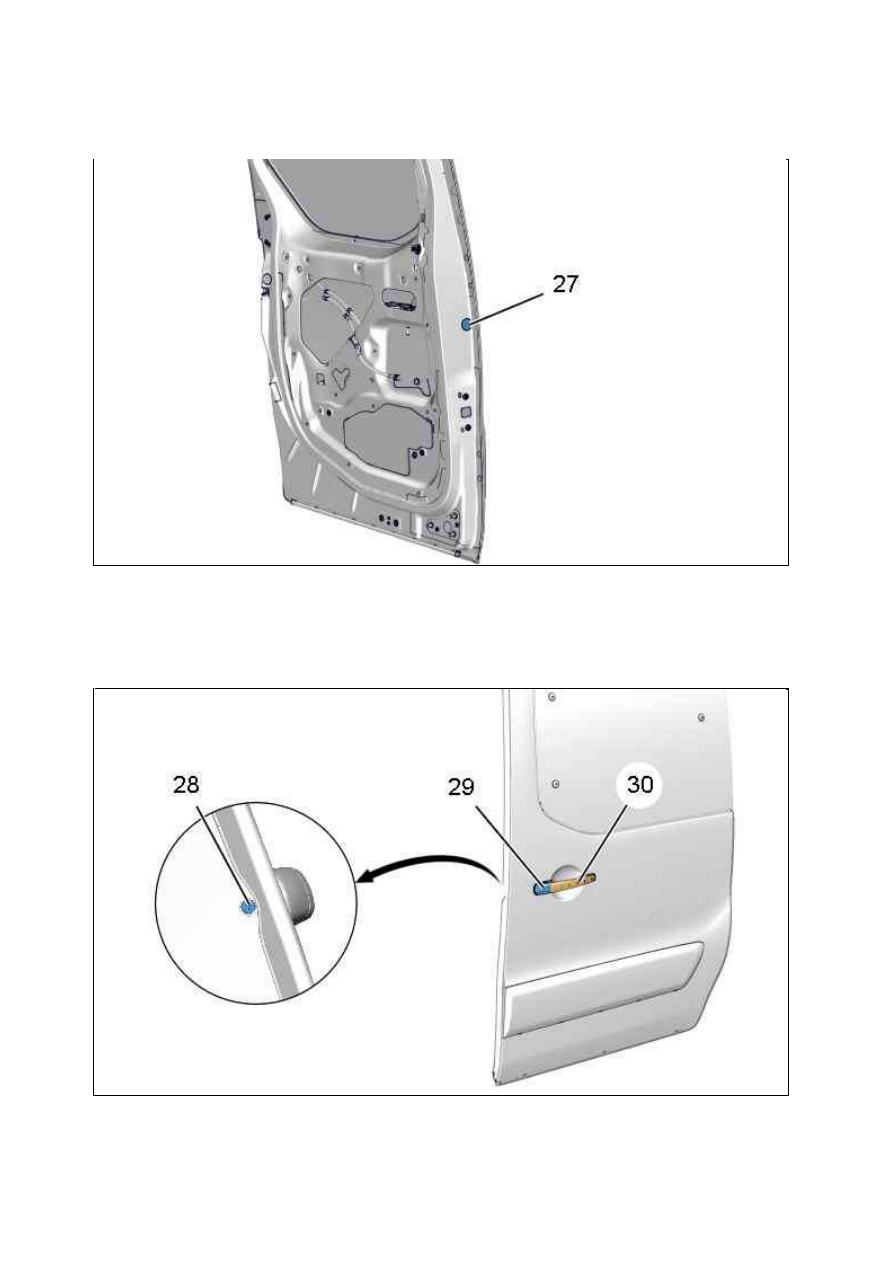

3.12. Наружная ручка открытия двери

Отклеить приклеенную накладку (27).

ПРИМ ЕЧАНИЕ : Не забыть заменить клейкую накладку (27).

Ослабьте : Болт крепления (28) крышки (29) (Не снимать : Болт (28) ).
Отделите ­ Снимите : Кожух (29).

Рисунок : C4CM278D

Рисунок : C4CM279D

18.01.2012

Сдвинуть ручку (30) назад и освободить ее.
Открыть : Рукоятка (30) (Переместить ручку (30) в полностью открытое положение).
Снимите : Рукоятка (30).

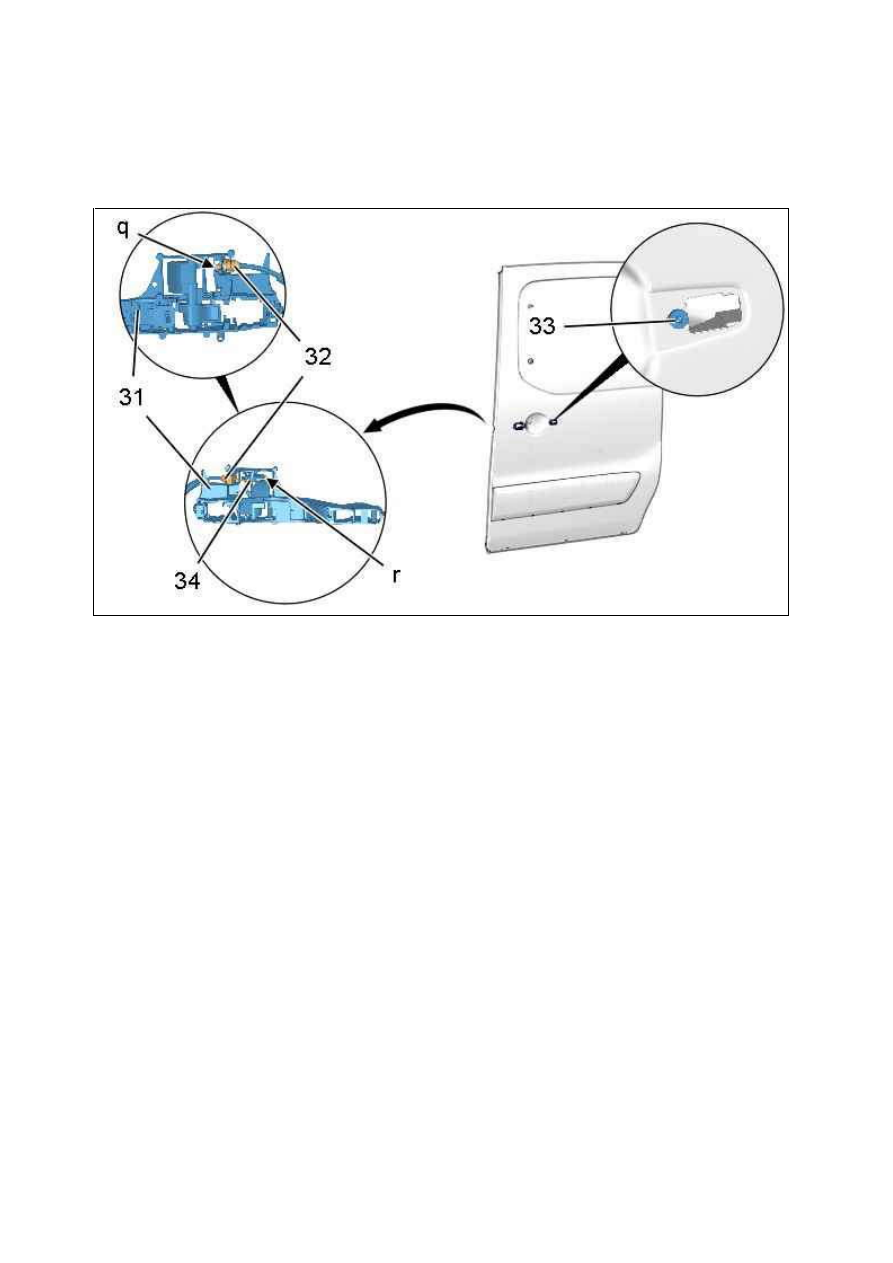

3.13. Приводной механизм наружной ручки двери

Снимите болтов (33).
Отсоединить механизм наружного управления открытием (31) с внутренней стороны двери.
Отсоедините :



Крепление оболочки троса привода (32) ( в "q")



Оконечность троса (34) ( в "r")

Снимите : Приводной механизм наружной ручки двери (31).

3.14. Замок

Рисунок : C4CM27AD

18.01.2012
