Peugeot Partner (B9). Руководство - часть 183

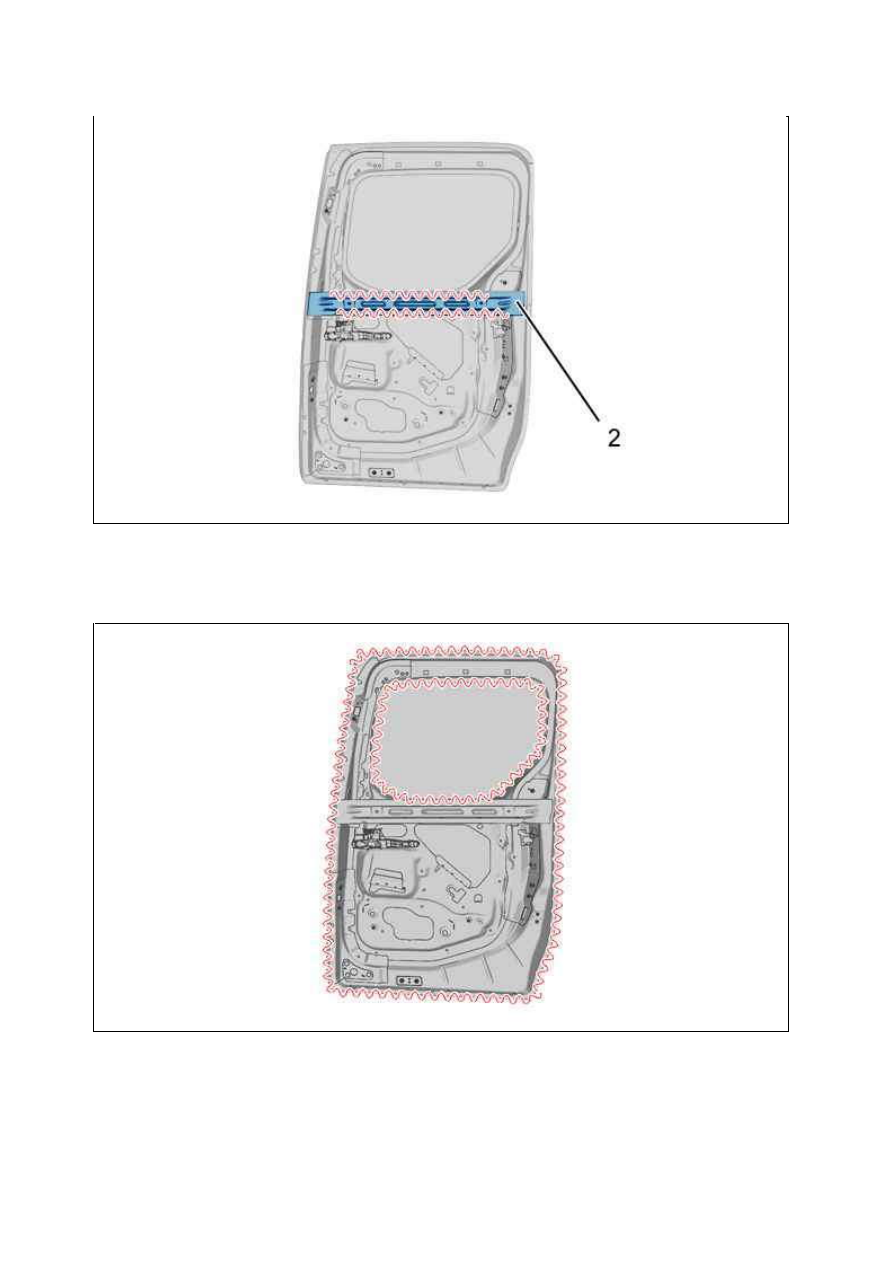

Нанести фиксирующую мастику с индексом "A1" на следующий элемент : Боковой усилитель защиты от
удара (2).

Нанести структурный клей "B8" по контуру боковой сдвижной двери.

6. Оправка

Рисунок : C4CM1CLD

Рисунок : C4CM1CMD

18.01.2012

Установите : Наружную панель боковой сдвижной двери .

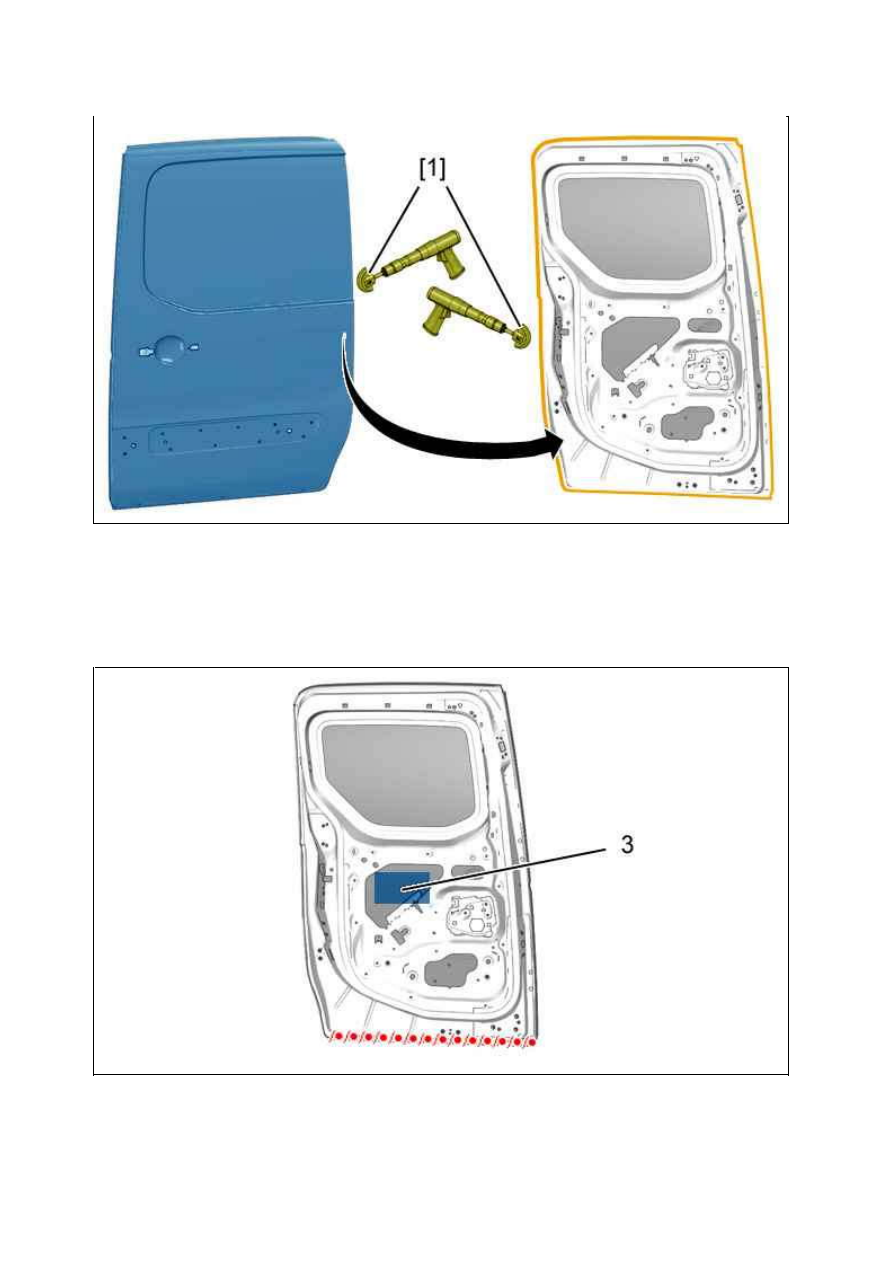

Завальцевать наружную панель боковой сдвижной двери с помощью приспособления [1].

7. Герметичность

Ненести слой фосфатирующего материала на зачищенные места.
Нанести герметизирующую мастику типа « A1 ».
Установить новую аморитизирующую пластину (3) внутрь боковой сдвижной двери на место старой.

Рисунок : C4CM1CND

Рисунок : C4CM1CPD

18.01.2012

8. Защита

Окраска, затем распыливание в полости состава с индексом С5 в зоне ремонта.

9. Повторная инициализация

Выполнить дополнительные операции.
Подсоедините обратно аккумуляторную батарею.

18.01.2012

РАЗБОРК А ­ СБОРК А : БОК ОВАЯ СДВИЖНАЯ ДВЕРЬ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

[1] Инструмент для снятия обшивки (­).1350­ZZ.

Рисунок : E5AP30WD

18.01.2012
