Приварить точками сварки.

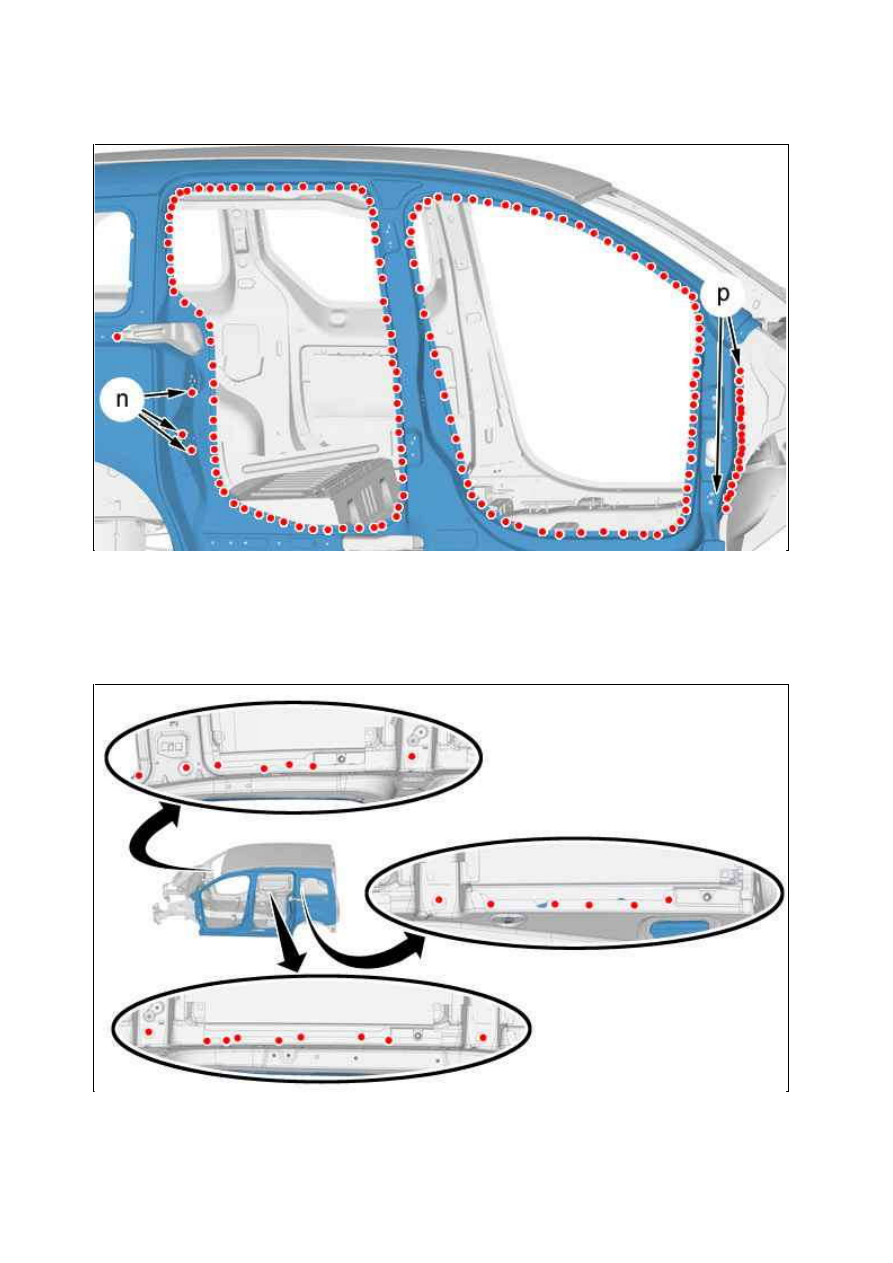

Приварить точечной сваркой по методу mag ( в "n").
Зашлифовать точки сварки MAG.
Приварить точечной сваркой по методу mag ( в "p").
Приварить точками сварки.

Приварить точечной сваркой по методу mag.
Зашлифовать точки сварки MAG.

Рисунок : C4CM1S8D

Рисунок : C4CM1S9D

18.01.2012

11. Герметичность ­ защита

Нанести слой фосфатной грунтовки на зачищенные зоны.

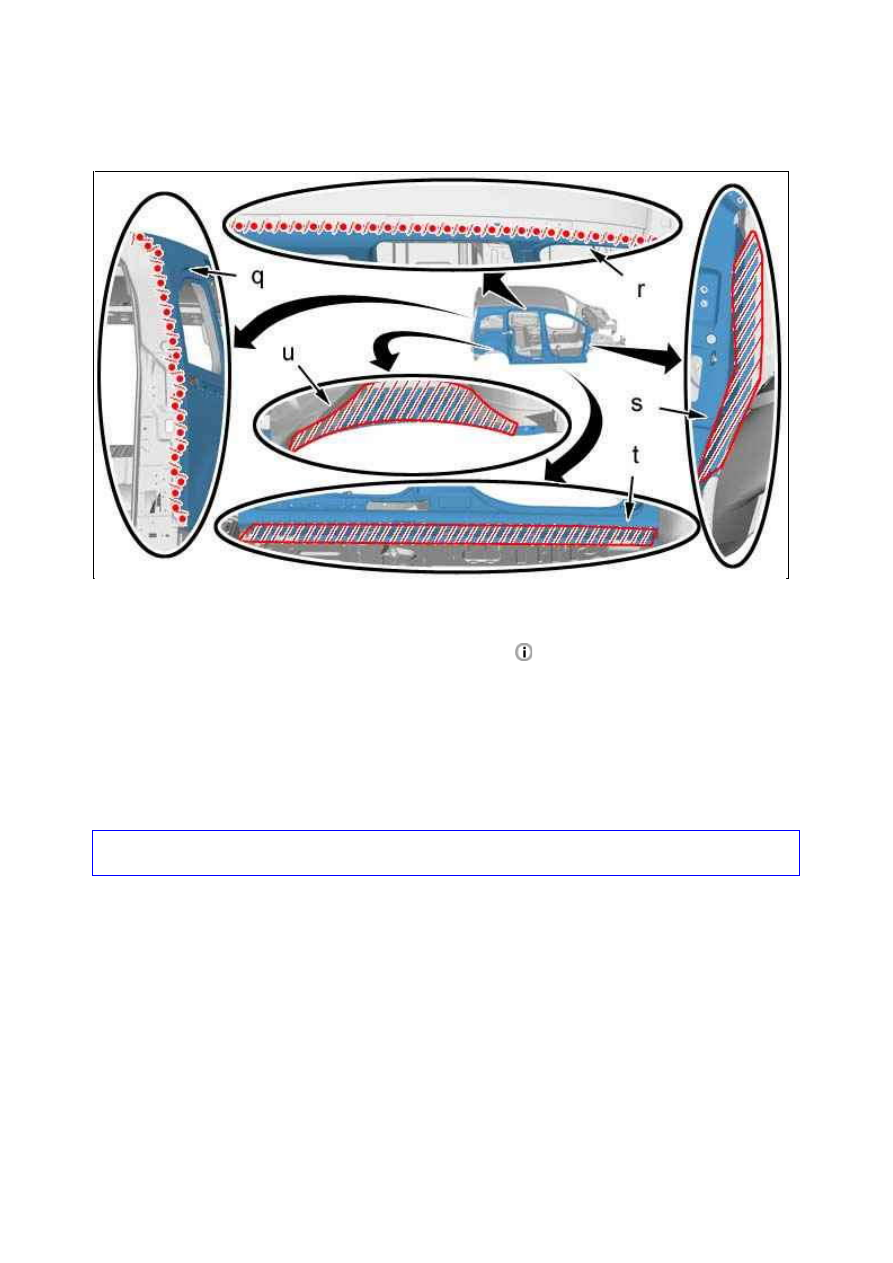

Нанести в "q", "r" уплотнительную мастику "A1".

Нанести в "s", "t", "u" защитную мастику от гравия "C4"

 .

Нанесите краску и затем распылите краску в местах, имеющих внутренние полости, которые обозначены
соответствующим образом "C5" в зоне проведения ремонта.

12. Дополнительные операции

Снимите электропроводку и съёмные элементы.

13. Повторная инициализация

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : C4CM1SAD

18.01.2012

ЗАМ ЕНА : ПАНЕЛЬ БОК ОВИНЫ САЛОНА 2 СТЕК ОЛ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  На  все  очищенные  поверхности  должно  быть  нанесено  защитное  покрытие  с  помощью
соответствующего процесса электролитической оцинковки .

1. Информация

Типы сварных швов, используемых при сварке данного элемента электрической дугой :



Сварка­пайка по технологии MIG с медно­кремниевым электродом в среде инертного газа



Сварка методом MAG путем нанесения металла (сталь) в среде активного газа

Обозначение сталей с высоким пределом упругости, используемое в этом документе :



HLE : Сталь с высоким пределом упругости



THLE : Сталь с очень высоким пределом упругости



UHLE: сталь со сверхвысоким пределом текучести

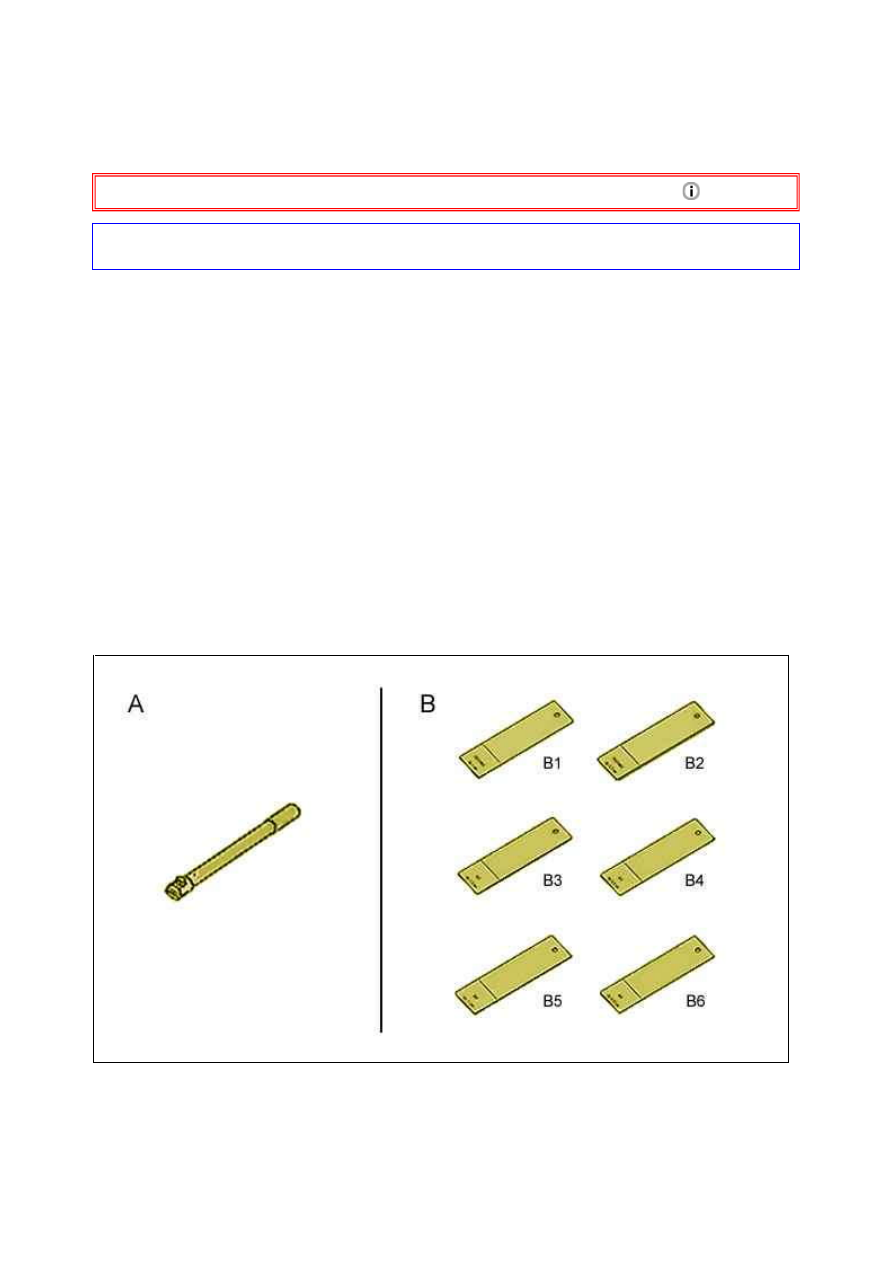

2. Рекомендуемое оборудование

Производите операцию с использованием одной из следующих систем :



Электронная измерительная система



Механическая измерительная система



Специфическая головка MZ (Специальный инструмент)



Контрольный шаблон

Оборудование для проверки качества точек электрической сварки (­).1366 ZZ.
Ш аблон для проверки качества точек электрической сварки (­).1366­B).

Рисунок : E5AP35MD

18.01.2012

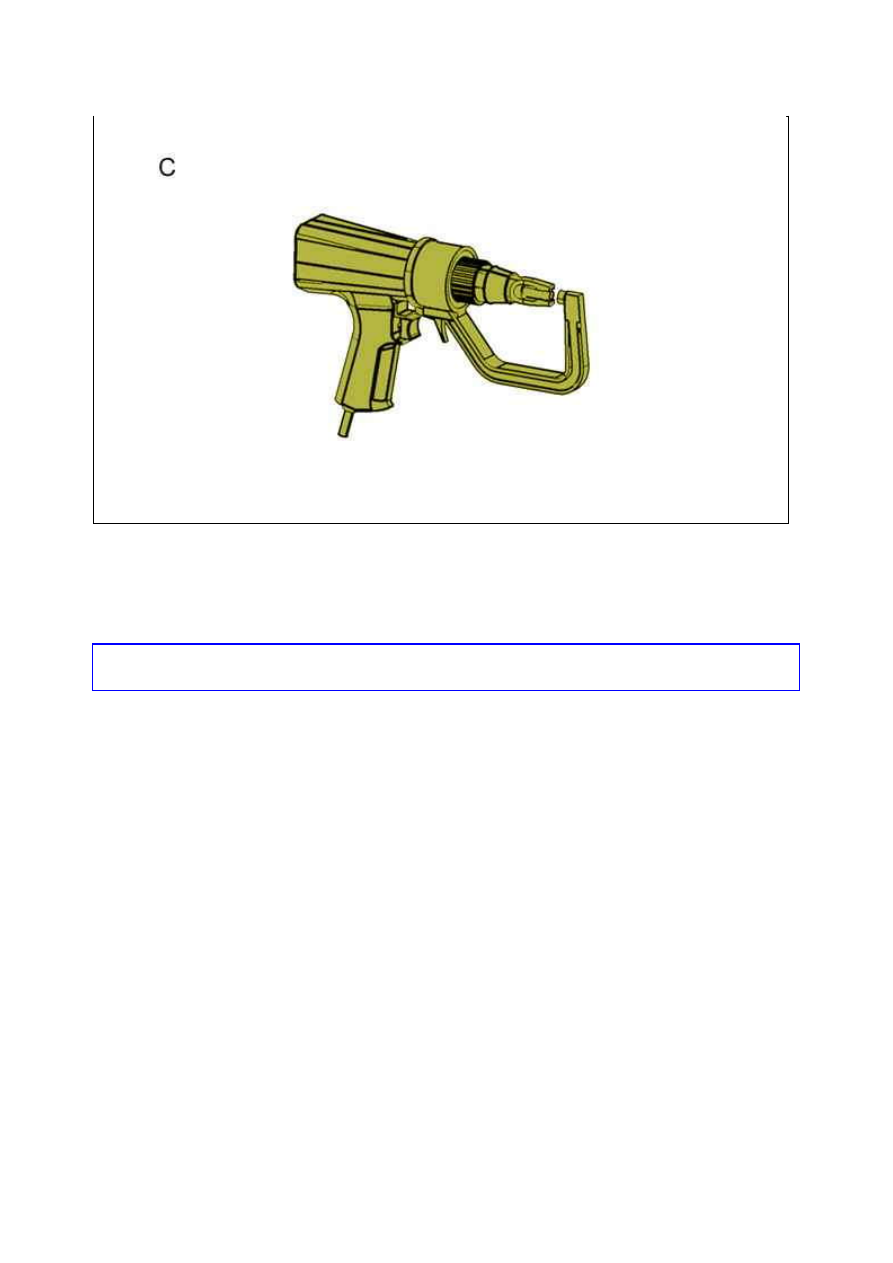

"C" S­образная дрель для высверливания сварных точек.

3. Дополнительные операции

Отсоединить аккумуляторную батарею .

ВНИМ АНИЕ :  Снять  или  защитить  расположенные  в  зоне  ремонта  элементы,  которые  могут  быть
повреждены температурой или пылью.

Отделите жгуты проводов.
Замените : Передний элемент усиления со стороны салона.

4. Локализация : Панель боковины салона

4.1. Локализация : Панель боковины салона

Рисунок : E5AM0JCD
