Peugeot Partner (B9). Руководство - часть 146

Срезать по точкам .
Разметить в "f", затем вырезать точки сварки.
Сдвинуть в "f" край крыши.

Срезать по точкам .

Срезать по точкам .

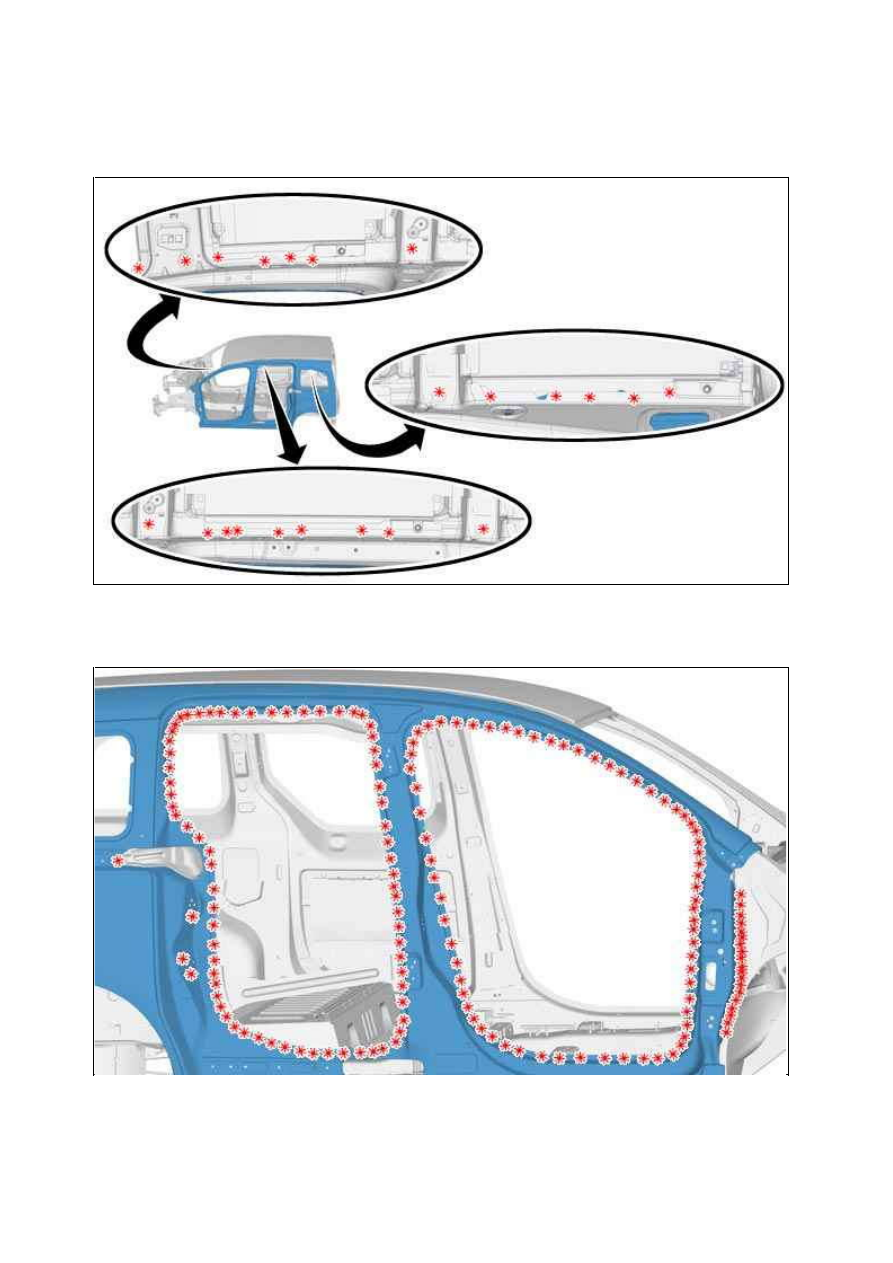

Рисунок : C4CM1S2D

Рисунок : C4CM1S3D

18.01.2012

Срезать по точкам .
Снимите : Панель боковины салона.

8. Очистка и подготовка кузова

Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

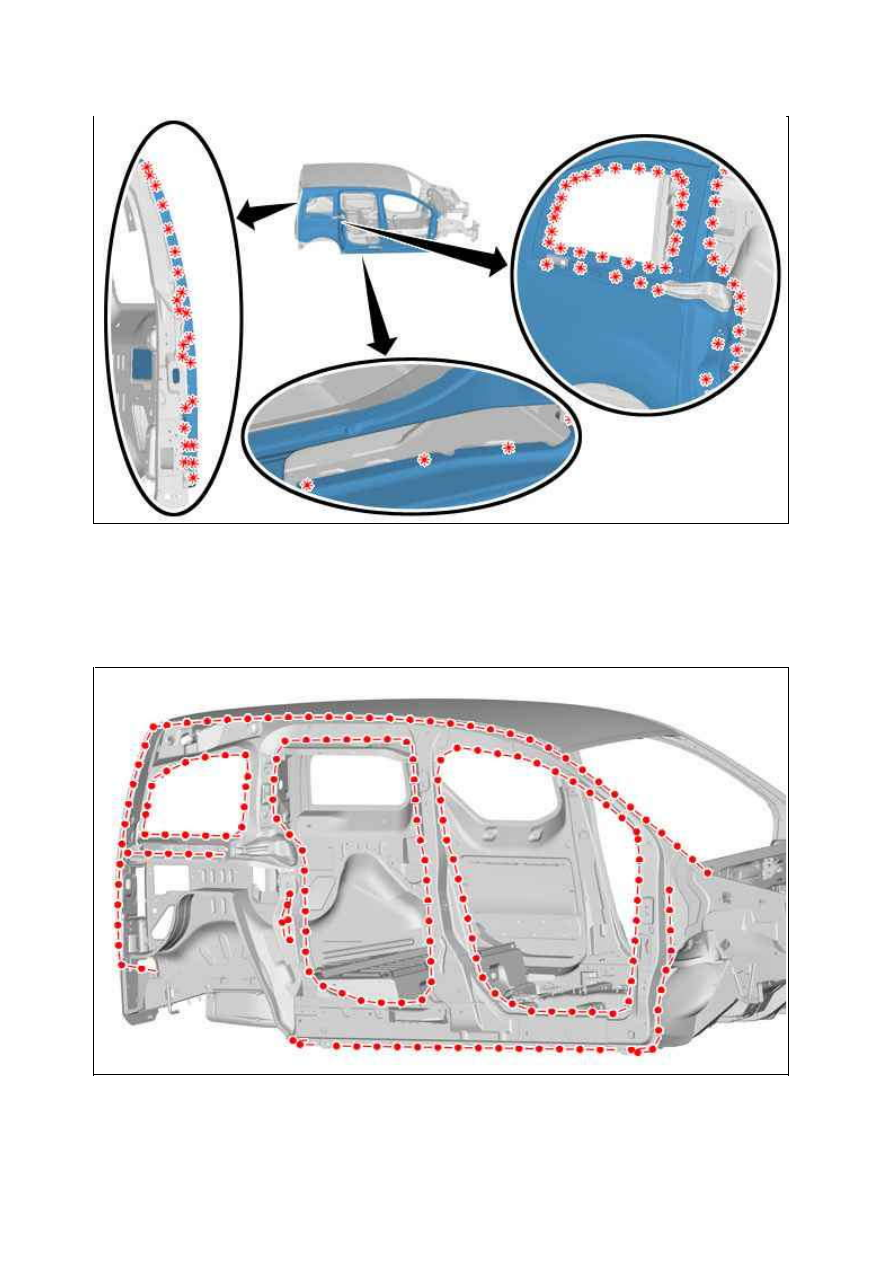

Рисунок : C4CM1S4D

Рисунок : C4CM1X0D

18.01.2012

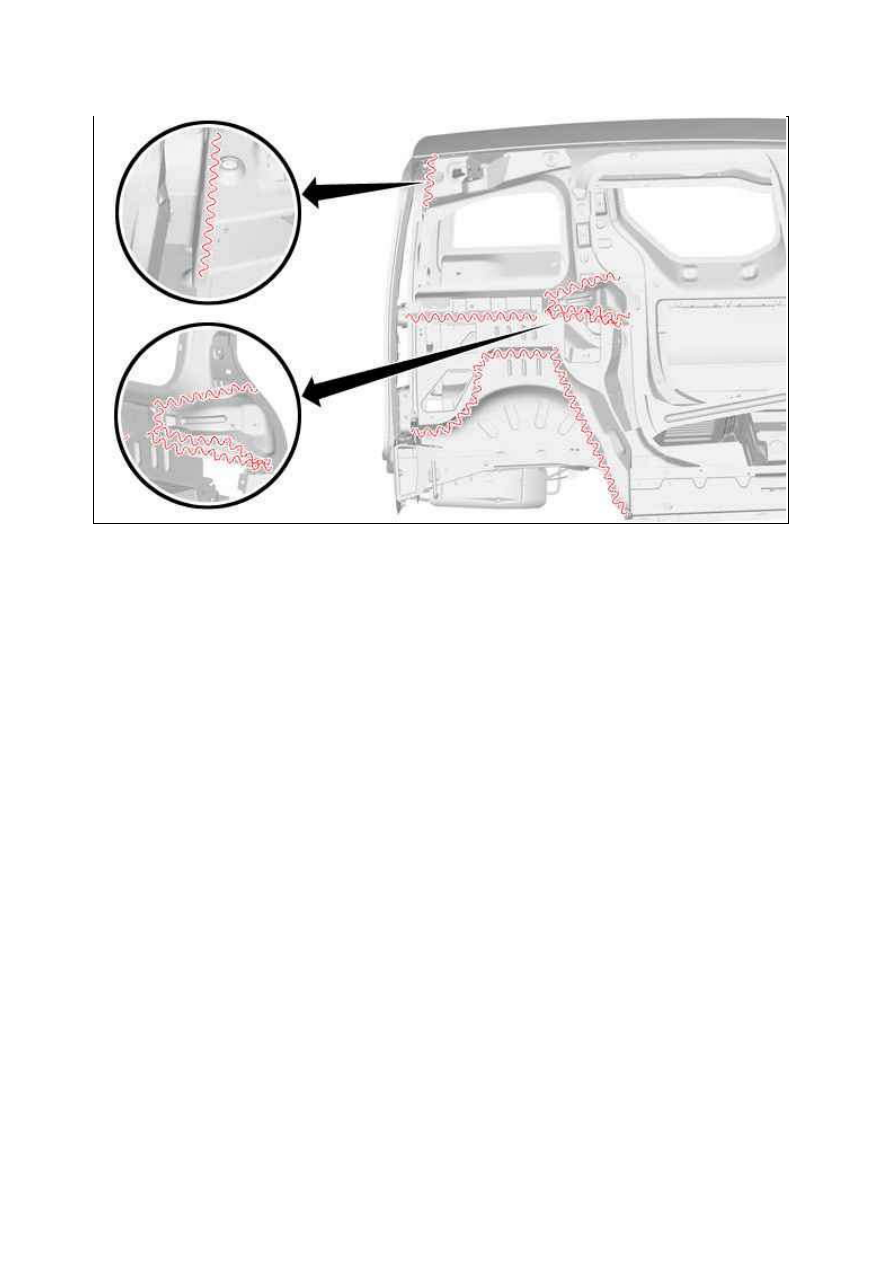

Нанести фиксирующую мастику ( индекс "A1").
Установить структурные и расширяющиеся вставки .

9. Подгонка

Установить панель боковины салона.
Установить элементы, обеспечивающие подгонку.
Проверьте зазоры и выравнивание.
Удерживать элемент на месте.

10. Сварка

Рисунок : C4CM1S5D

18.01.2012

Приварить точечной сваркой по методу mag ( в "g").
Зашлифовать точки сварки MAG.
Сварить по отверстиям в среде защитного газа MAG ( в "h").
Приварить точками сварки.

ПРИМ ЕЧАНИЕ : Отогнуть внутрь на 180° фиксирующий выступ ( в "j").

Приварить точечной сваркой по методу mag ( в "k", "l", "m").
Зашлифовать точки сварки MAG.

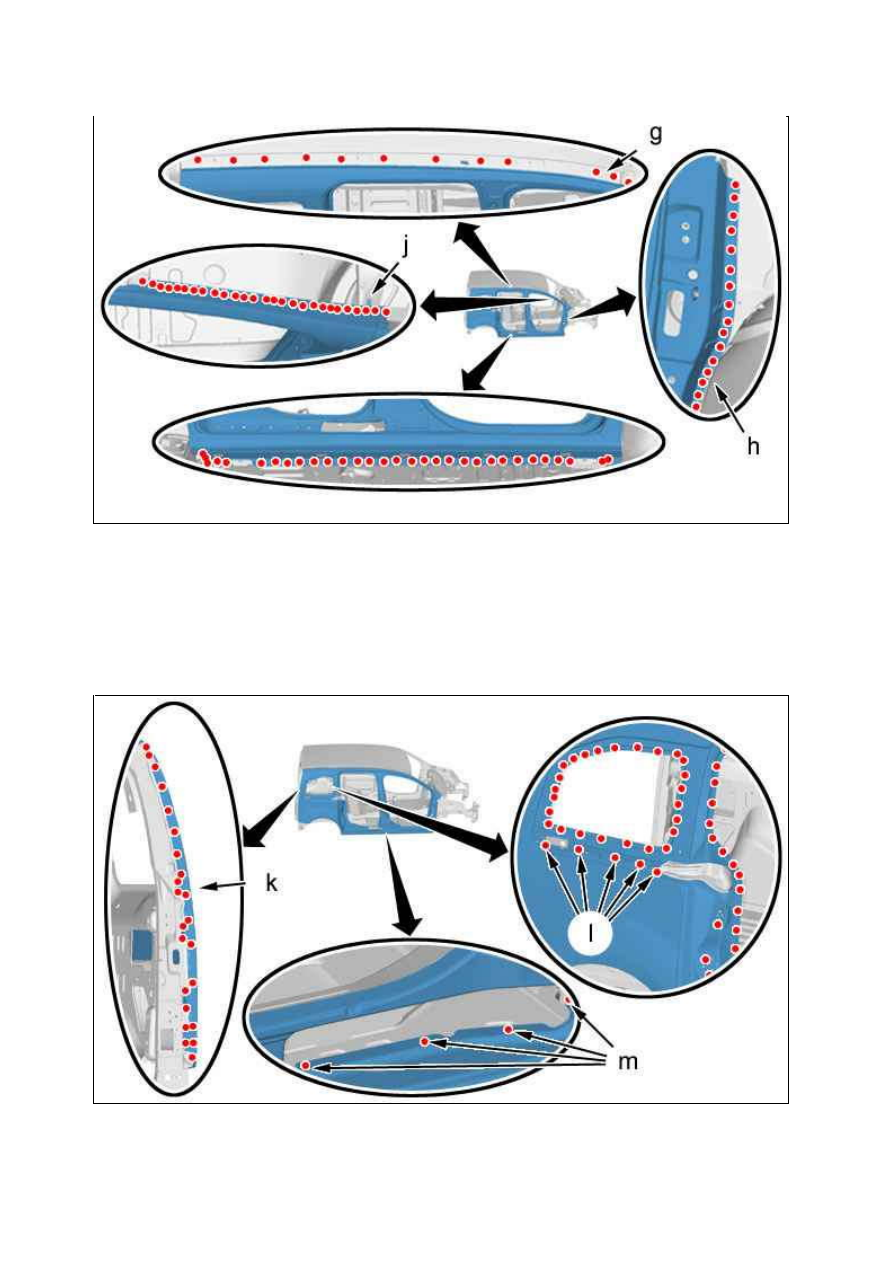

Рисунок : C4CM1S6D

Рисунок : C4CM1S7D
