5. Идентификация : Панель боковины салона в сборе

5.1. Состав : Панель боковины салона

5.2. Идентификация деталей, примыкающих к запчасти

(5)

Расширяющуюся вставку центральной стойки

(6)

Расширяющаяся вставка задней стойки

(7)

Расширяющаяся вставка : Накладка боковины

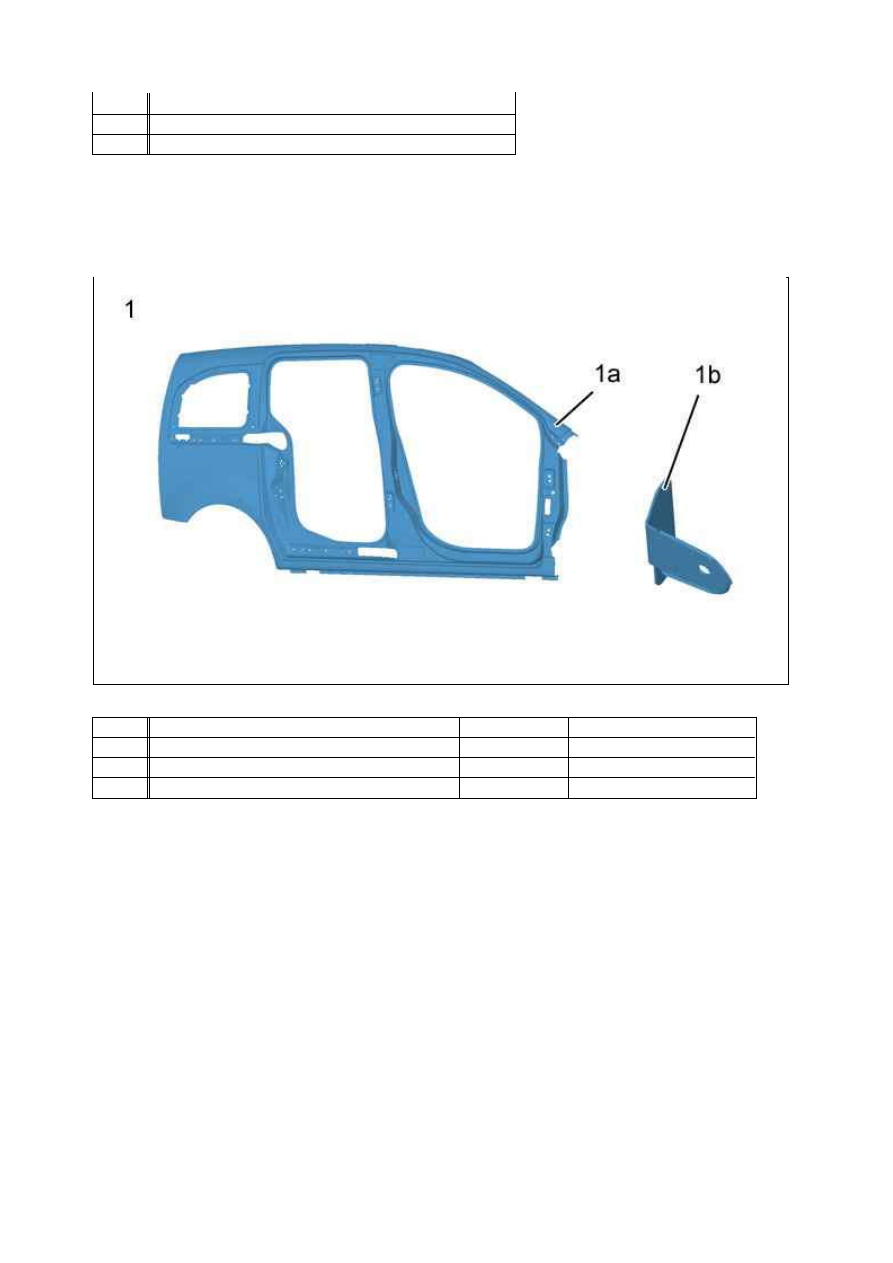

Рисунок : C4CM1RWD

М етка  Обозначение

Толщина (мм)   Характер/классификация

(1)

Панель боковины салона в сборе

­

­

(1a)

Панель боковины салона

0,77

Мягкая сталь

(1b)

Задняя промежуточная опора переднего крыла  2

HLE

18.01.2012

6. Подготовка запасной части

ОБЯЗАТЕЛЬНО :  При  очистке  краев  стыков  использовать  растворитель  во  избежание  повреждения
антикоррозионной защиты.

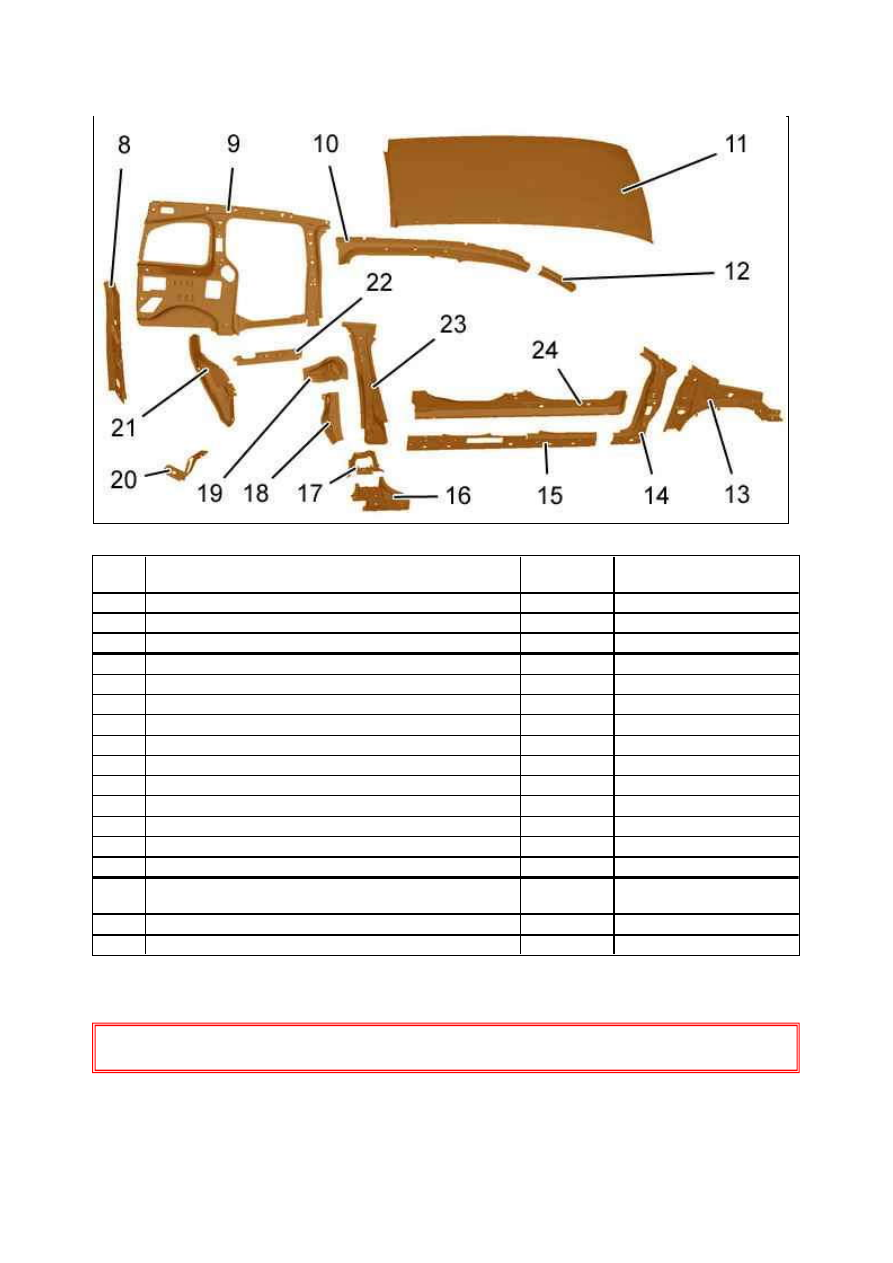

Рисунок : C4CM1RXD

М етка  Обозначение

Толщина
(мм)

Характер/классификация

(8)

Желоб заднего крыла

0,97

HLE

(9)

Накладка заднего крыла

0,97

Мягкая сталь

(10)

Основание арки крыши

1,17

HLE

(11)

Крыша

0,67

Мягкая сталь

(12)

Основание стойки проема ветрового стекла

1,17

HLE

(13)

Накладка переднего крыла

1,17

HLE

(14)

Усилитель передней стойки

1,47

HLE

(15)

Элемент усиления внутреннего лонжерона

1,17

THLE

(16)

Нижний усилитель центральной стойки

2,2

THLE

(17)

Усилитель накладки центральной стойки

2

THLE

(18)

Усилитель крепления скобы боковой двери

1,17

Мягкая сталь

(19)

Корпус центральной направляющей сдвижной двери

1,47

Мягкая сталь

(20)

Нижняя крышка заднего крыла

0,97

Мягкая сталь

(21)

Арка заднего колеса, передняя часть

0,67

Мягкая сталь

(22)

Усилитель кронштейна крепления центральной
направляющей сдвижной двери

1,17

Мягкая сталь

(23)

Усилитель центральной стойки

2

UHLE

(24)

Внутренний лонжерон

1,47

HLE

18.01.2012

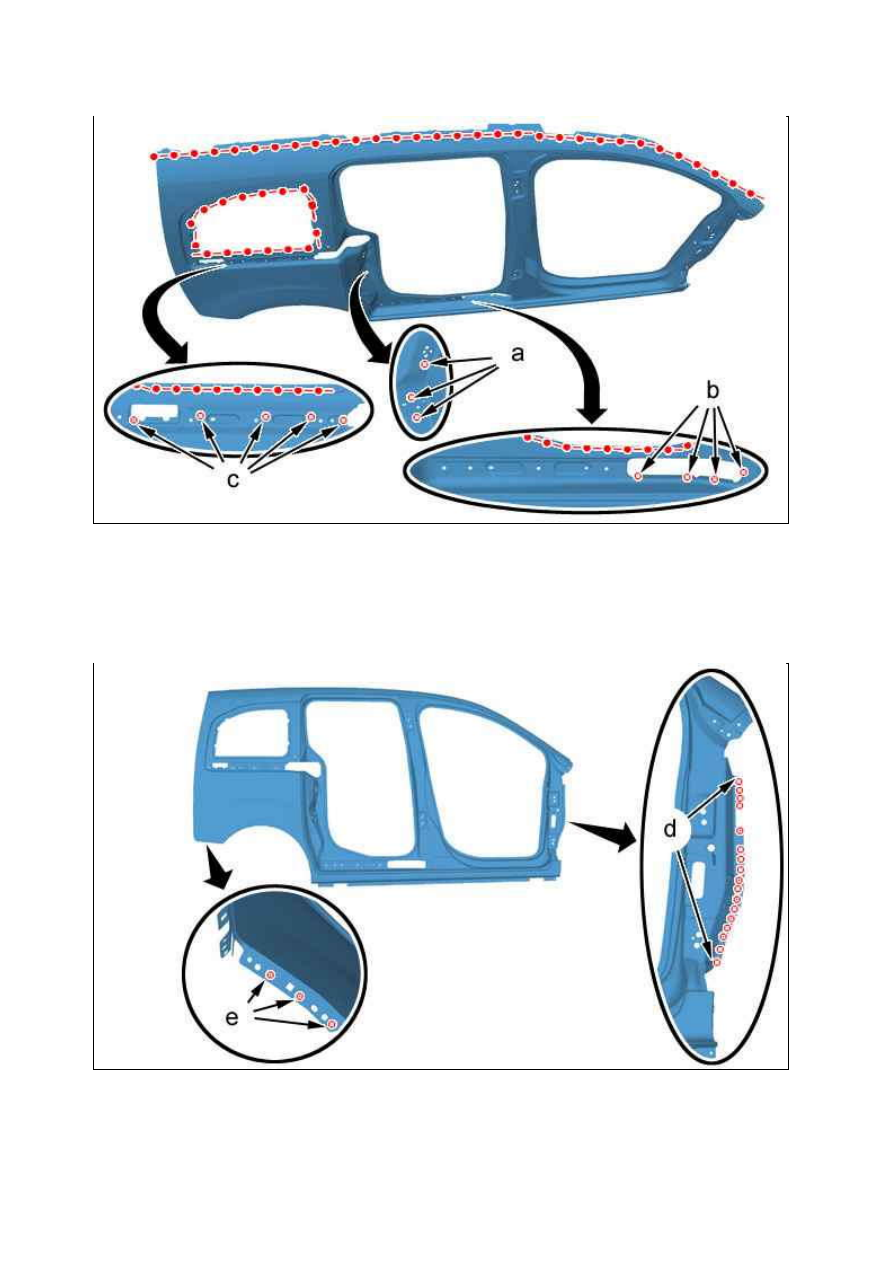

Разметить в "a", "b", "c", затем просверлить сверлом Ø 6,5 для последующей пробочной сварки.
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Разметить в "d", "e", затем просверлить сверлом Ø 6,5 для последующей пробочной сварки.

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

Рисунок : C4CM1RYD

Рисунок : C4CM1RZD

18.01.2012

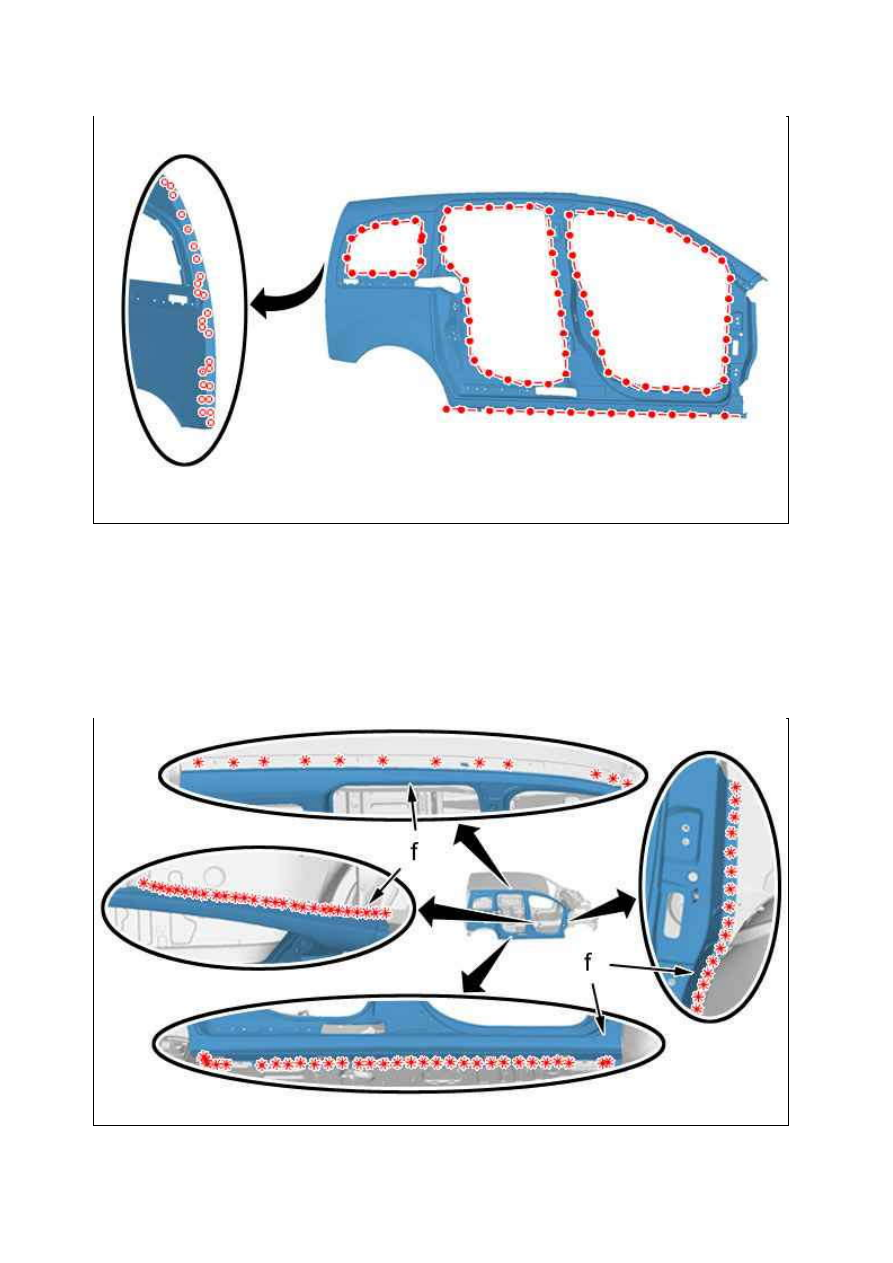

Разметить, затем просверлить отверстия Ø 6,5 мм для последующей сварки методом «точка­пробка».
Подготовить места стыка и защитить их сварочной грунтовкой ( индекс "C7").

ПРИМ ЕЧАНИЕ : Нанести на внутренние поверхности свариваемых элементов сварочную грунтовку.

7. Резка элемента на кузове

Рисунок : C4CM1S0D

Рисунок : C4CM1S1D

18.01.2012
