3. Смазка

Количество масла, заливаемого в пустую коробку передач : 1,9 литров.
Качество масла : ESSO 75W80 EZL 848 или TOTAL 75W80 H 6965.
Проверка уровня масла : Отсутствует контроль уровня масла (* ).
Периодичность смазки : Не требует замены.

ПРИМ ЕЧАНИЕ :  (* )  Выполняйте  визуальный  контроль  герметичности  при  каждой  замене  моторного
масла.

Дифференциал

84

Шины

195/70 R15    205/65 R15    215/60 R16

Длина беговой дорожки  1,999

1,973

2,017

1­я

6,85

6,76

6,91

2­я

12,68

12,52

12,80

3­я

18,35

18,11

18,51

4­я

24,89

24,56

25,11

5­я

31,79

31,38

32,07

Передачи заднего хода

9,16

9,04

7,17

Дизельные двигатели

Разрешенный тип

9HZ ­ 9HF   9HS

9HV­9HX 9HT   9HV­9HX 9HT   9HL

главная передача

17/71

17/71

17/73

17/73

17/71

шестерня спидометра

Без

Без

Без

Без

Без

Дифференциал

84

84

84

84

84

Шины

195/70 R15   205/65 R15   195/70 R15

205/65 R15

215/45 R18

Длина беговой дорожки  1,999

1,973

1,999

1,973

1,986

1­я

8,31

8,20

8,09

7,98

8,26

2­я

15,38

15,18

14,96

14,77

15,28

3­я

24,84

24,51

24,16

23,84

24,68

4­я

34,93

34,47

33,97

33,53

34,70

5­я

43,51

42,95

42,32

41,77

42,23

Передачи заднего хода

11,12

10,97

10,81

10,67

8,56

Дизельные двигатели

Разрешенный тип

9HF

9HN

9HJ ­ 9HK

главная передача

17x71

17x71

17 x 73

шестерня спидометра

22/18

Без

Дифференциал

84

Шины

195/55 R16   205/65 R15   195/70 R15

Длина беговой дорожки  1,891

1,973

1,999

1­я

7,86

8,20

8,09

2­я

14,55

15,18

14,96

3­я

23,50

24,51

24,16

4­я

33,04

34,47

33,97

5­я

41,16

42,95

42,32

Передачи заднего хода

8,15

8,50

8,38

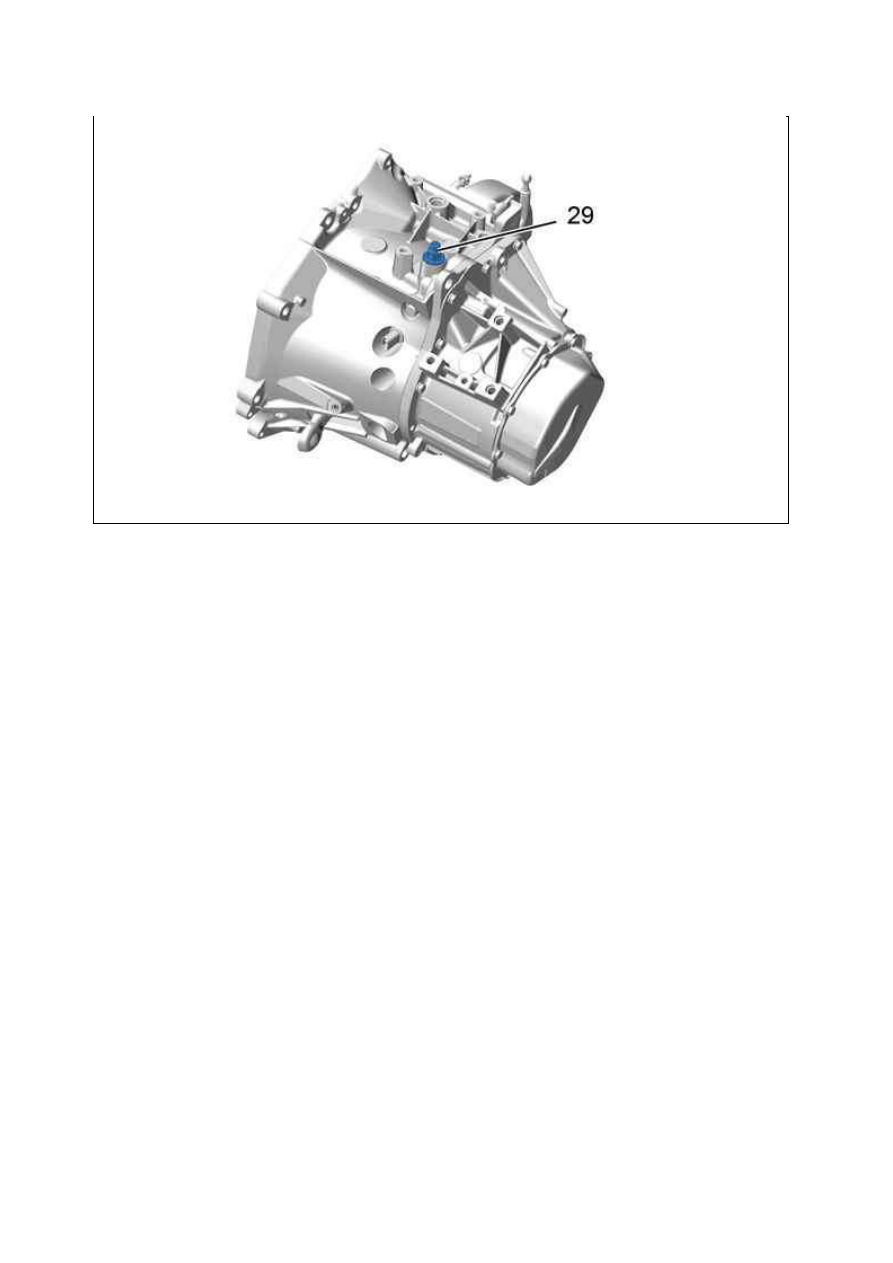

Залейте масло в коробку передач через отверстие для продувки (29).

Рисунок : B2CB04DD

М ОМ ЕНТЫ ЗАТЯЖК И : М ЕХАНИЧЕСК АЯ К ОРОБК А ПЕРЕДАЧ ТИПА BE4

Рисунок : B2CP4KXD

М етка  Обозначение

М омент затяжки

(1)

Вентиляционное отверстие

1,5 дН.м

(2)

Гайка крепления оси качающегося рычага заднего хода  4,5 дН.м

(3)

Гайка крепления картера дифференциала

1,5 дН.м

(4)

Болт крепления (Ø M10) (Картер дифференциала )

4 дН.м

(5)

Кронштейн разъема спидометра

1,5 дН.м

(6)

Болт крепления (Ø M7) (Картер дифференциала )

1,5 дН.м

(7)

пробка для слива

3,5 дН.м

(8)

Пробка для измерения уровня

2,2 дН.м

(9)

болта ­ картер коробки передач ­ картер сцепления

1,5 дН.м

(10)

Болт крепления картера 5­й передачи

1,5 дН.м

(11)

Контактор задней передачи

2,5 дН.м

Рисунок : B2CP4KYD

М етка  Обозначение

М омент затяжки

(12)

Ограничительный винт оси вилки

1,5 дН.м

(13)

винт коронной шестерни диференциала  3 дН.м + Угловая затяжка 35

(14)

Болты крышки подшипника

1,5 дН.м

(15)

гайка вторичного вала

6,5 дН.м

(16)

Гайка первичного вала

7,2 дН.м

Рисунок : B2CP4KQD
