Установите болты (1).
Unscrew the centre bolt of the tool [0217­A] (at "a") by several turns to detension the clutch mechanism (2).
Снимите приспособления [0217­A], [0217­B2Z]и [0217­CX].
Установите : The remaining fixing screws (1).
Установите на место коробку передач.

3. М еханизм сцепления без устройства для автоматической компенсации
зазора

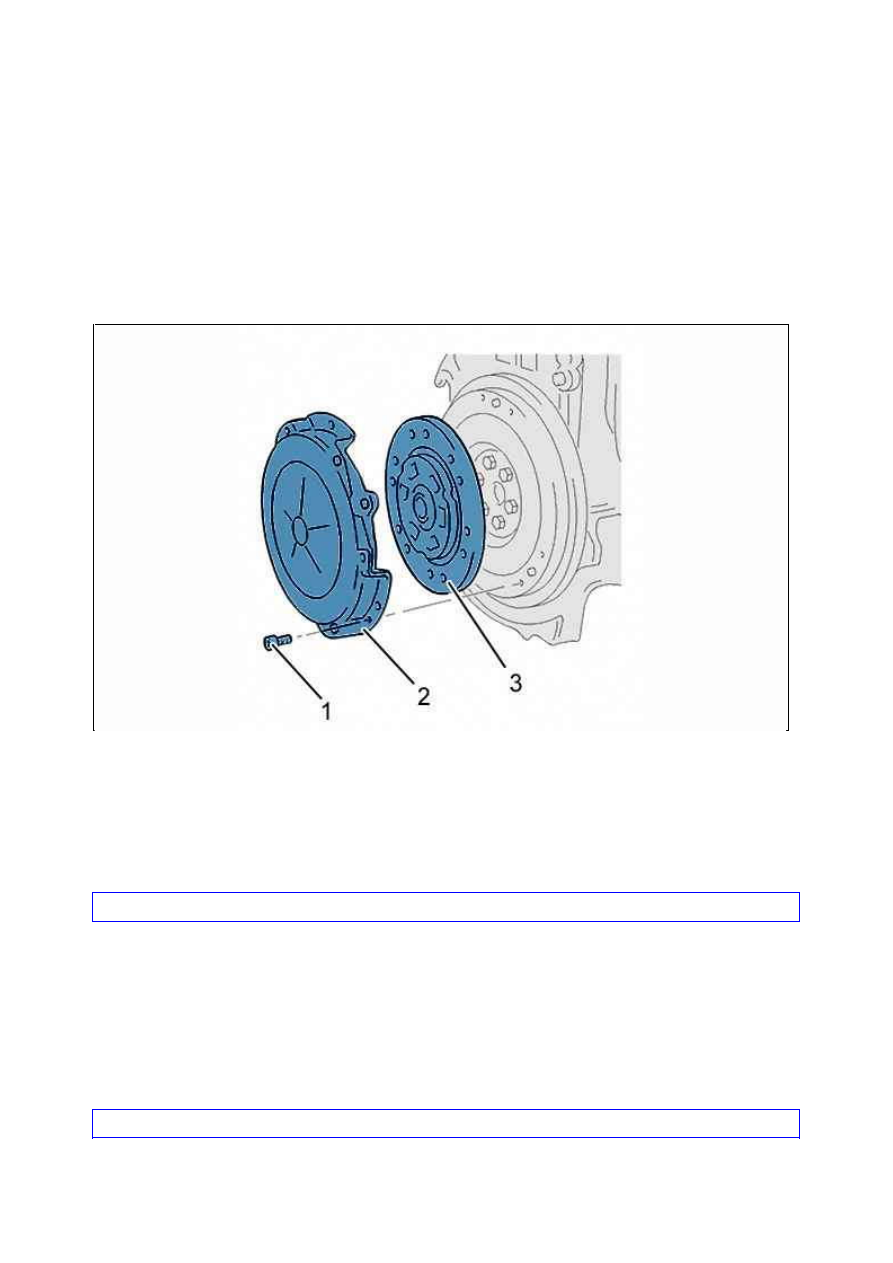

3.1. Снятие

Снимите коробку передач.

Снимите :



болтов крепления (1)



Механизм сцепления (2)



Диск сцепления (3)

3.2. У становка на место

ВНИМ АНИЕ : Соблюдать правильные моменты затяжки резьбовых соединений.

Визуально проверить :



Отсутствие следов ударов и трещин на держателе маховика двигателя



Износ маховика двигателя



Состояние зубчатого венца стартера



Механизм сцепления (2)

В случае наличия масла в механизме сцепления (2) :



Замените сальник коленчатого вала



Замените направляющую упорного подшипника сцепления

ВНИМ АНИЕ : Do not re­use a clutch disc (3) whose hub shows any signs of corrosion.

Устранить все следы окисления на первичном валу и направляющей с упором ; С помощью металлической

Рисунок : B2BP2QMD

щетки.

ВНИМ АНИЕ : Полностью очистить первичный вал по всей его длине, полностью очистить первичный вал
по всей его длине, по всей окружности и во всех его шлицах.

Автомобили, оснащенные коробкой передач с механическим выжимным подшипником сцепления :
Распылить небольшое количество смазки MOLYCOTE G­RAPID PLUS (в аэрозольной упаковке) на шлицы
первичного вала и на направляющую втулку выжимного подшипника сцепления .
Автомобили, оснащенные коробкой передач с гидравлическим выжимным подшипником сцепления :
Смажьте шлицы первичного вала консистентной смазкой KLUBERPASTE 46 MR 401.

ПРИМ ЕЧАНИЕ : Защитить внутреннее пространство картера сцепления от попадания смазки.

Удалите излишки смазки с помощью ветоши с верхних частей шлицев и конца первичного вала.

ВНИМ АНИЕ : When refitting it, position the face of the clutch disc (3) where it says n° PSA 96 XXX XXX 80,
gearbox end.

Снимите диск сцепления (3).

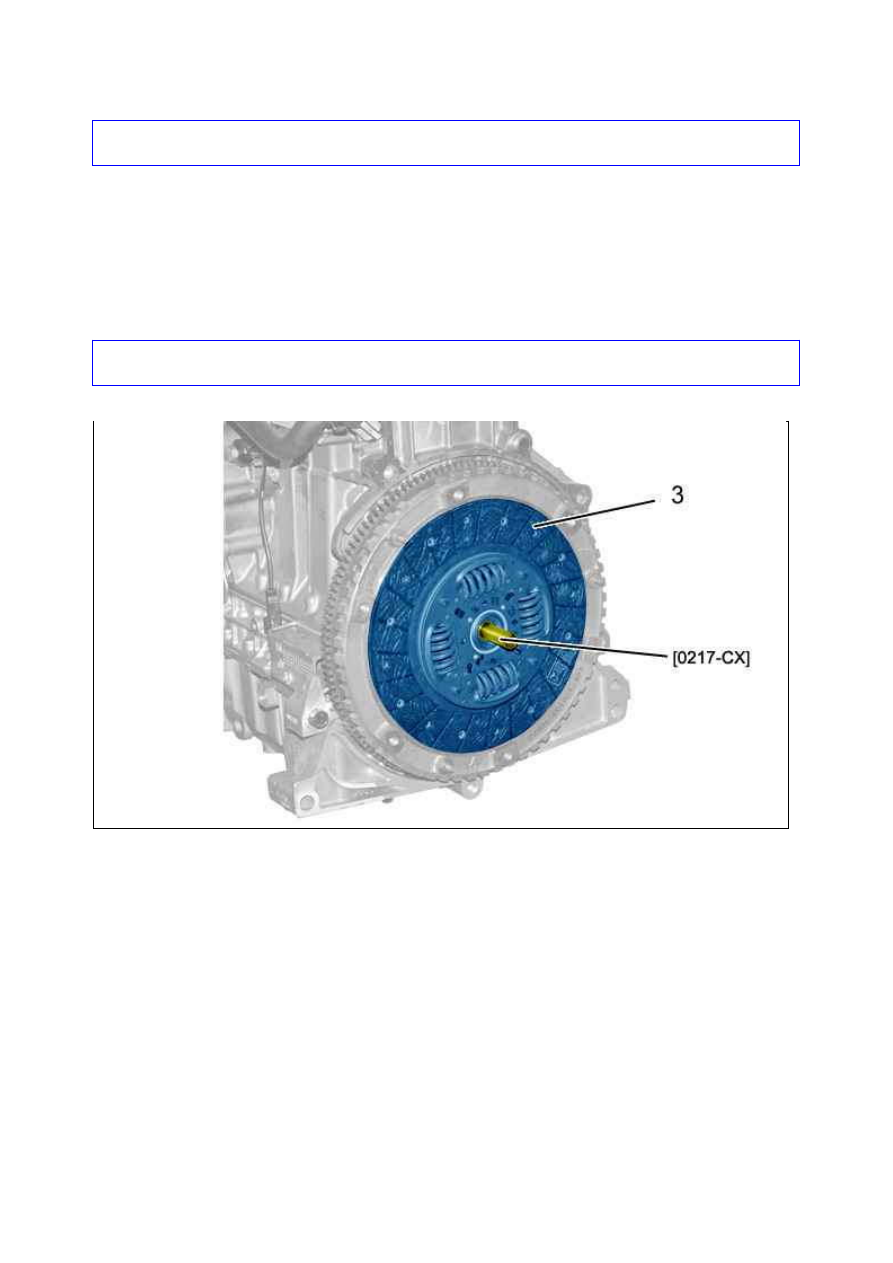

Отцентрируйте диск сцепления (3) ; С помощью приспособления [0217­CX].

Рисунок : B2BG01WD

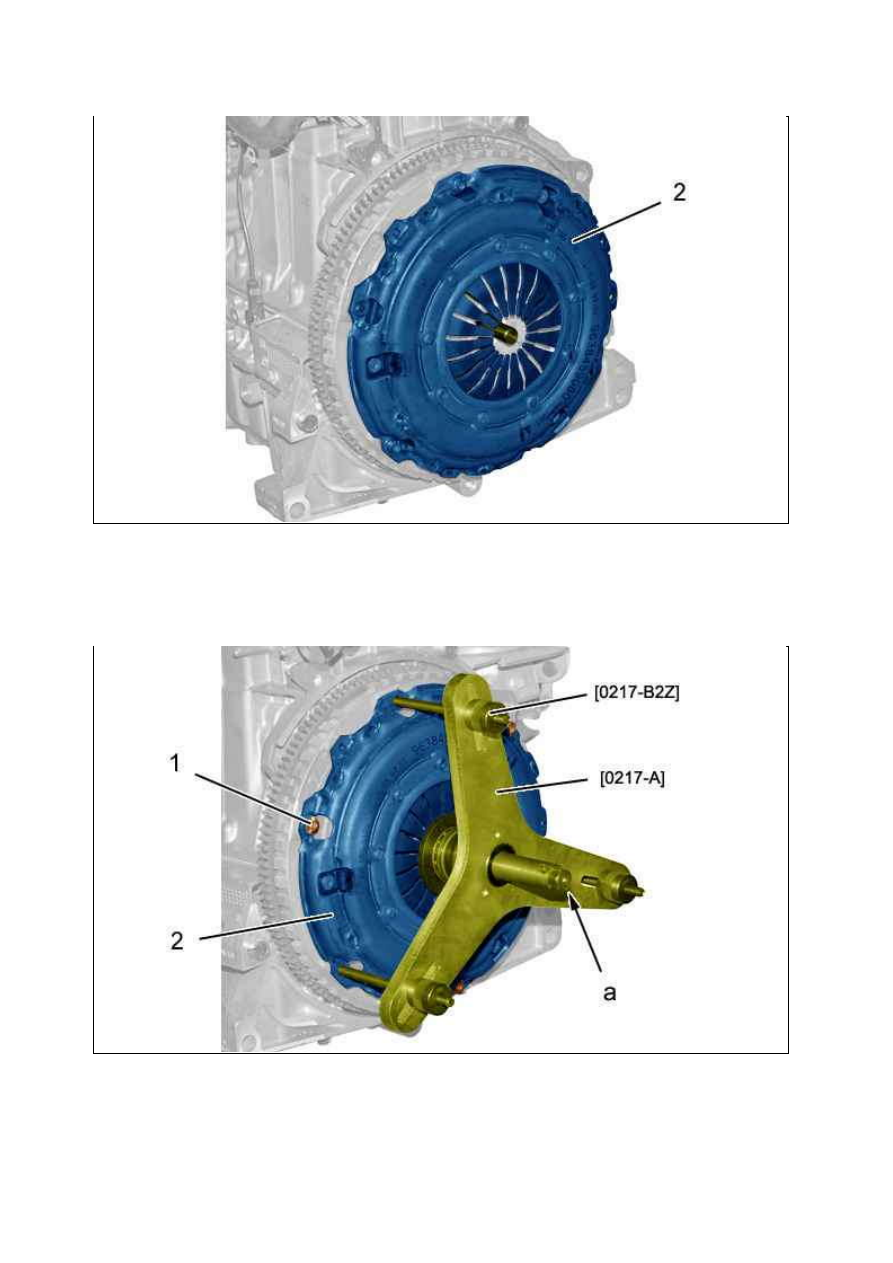

Установка механизма сцепления (2).

ПРИМ ЕЧАНИЕ : Не снимать приспособление [0217­CX].

Установите на место приспособления [0217­A]и [0217­B2Z].
Compress the clutch mechanism (2) by 10 mm by turning the centre bolt of the tool [0217­A] (в "a").
The first 3 fixing screws (1).
Освободите механизм сцепления (2), воздействуя на центральный болт приспособления [0217­A] (в "a").
Снимите приспособления [0217­A], [0217­B2Z]и [0217­CX].

Рисунок : B2BM01JD

Рисунок : B2BG01YD

Установить :



The remaining fixing screws (1)



Коробка передач
