Снять главный цилиндр гидропривода сцепления (11).

3.2. У становка

ВНИМ АНИЕ : При присоединении пошевелить гидравлическую трубку (10) по ее оси и не использовать
ее в качестве рычага, чтобы не повредить ее.

Слегка смазать соединение тяги (7) главного цилиндра (11) гидропривода сцепления с педальным узлом ; С
использованием смазки G7.
Установить на место главный цилиндр гидропривода сцепления (11).
Запереть главный цилиндр гидравлического привода сцйепления (11) (Повернуть на 1/8 оборота против
часовой стрелки).
Зажать фиксатор (9).
Присоедините :



Трубку гидравлической системы (10) (в "d")



Трубку подачи (8) (в "c")

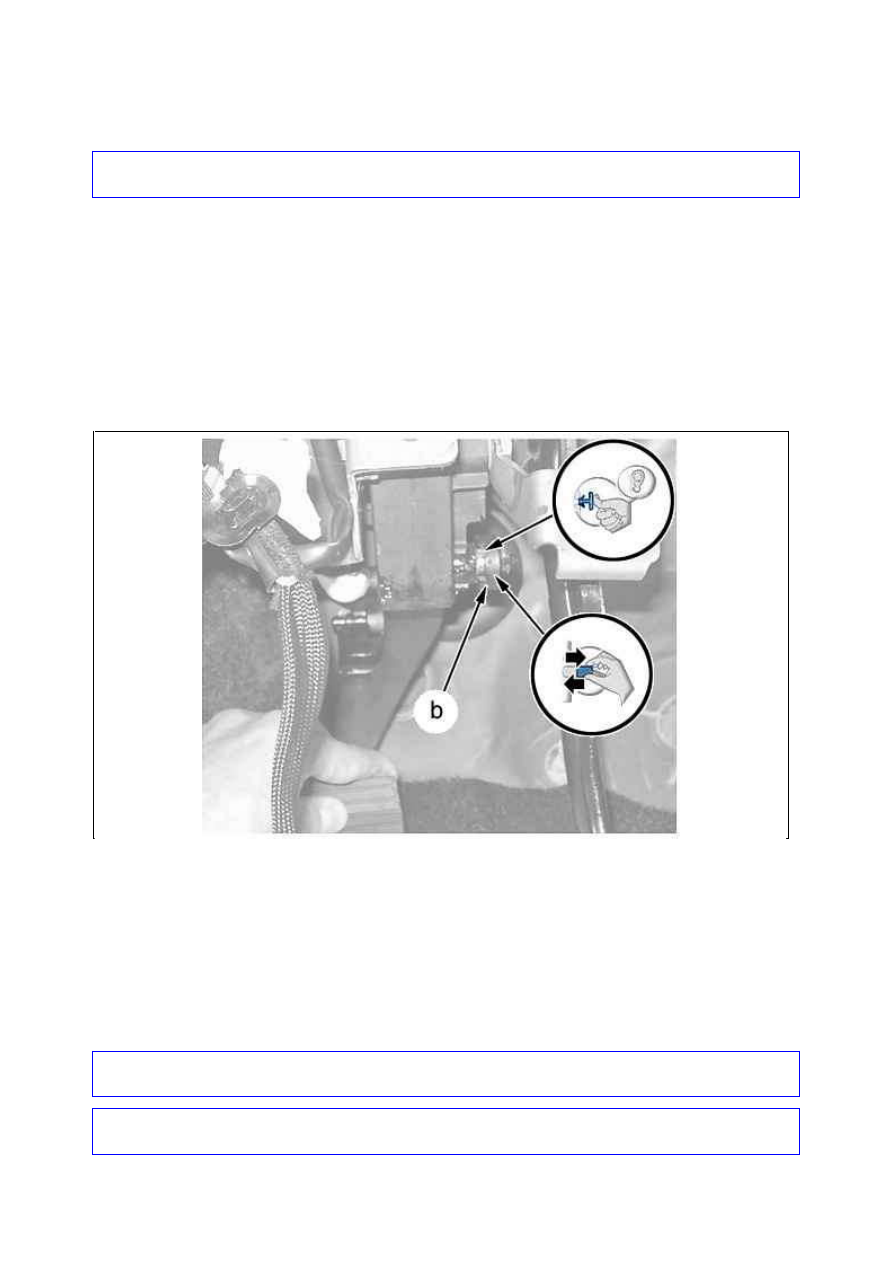

Закрепить тягу (7) главого цилиндра гидропривода сцепления (11) (в "b").

Закрепить тягу (7) главого цилиндра гидропривода сцепления (11) (в "b").
Проверить закрепление тяги (7) главного цилиндра гидропривода сцепления (11) (в "b") (Потянуть ­ нажать).

4. Главный цилиндр привода сцепления с шарнирной связью с педалью
сцепления

4.1. Снятие

ПРИМ ЕЧАНИЕ : Первый монтаж.

ВНИМ АНИЕ : При соединении и разъединении перемещать гидравлическую трубку (10) только вдоль ее
оси и не прикладывать усилие в качестве рычага, чтобы не поломать трубку.

ВНИМ АНИЕ : Не сломать выступы головки тяги главного цилиндра гидравлического привода сцепления
(11).

Рисунок : B2BG00ID

Одновременно выполнить следующие операции :



Зажать выступы фиксатора (13) ; С помощью накидного ключа 10



Отделить тягу (12) от педали ; С помощью пластиковой лопатки

Отсоединить фиксатор (13) от педального узла ; С помощью пластиковой лопатки.

ПРИМ ЕЧАНИЕ : Второй монтаж.

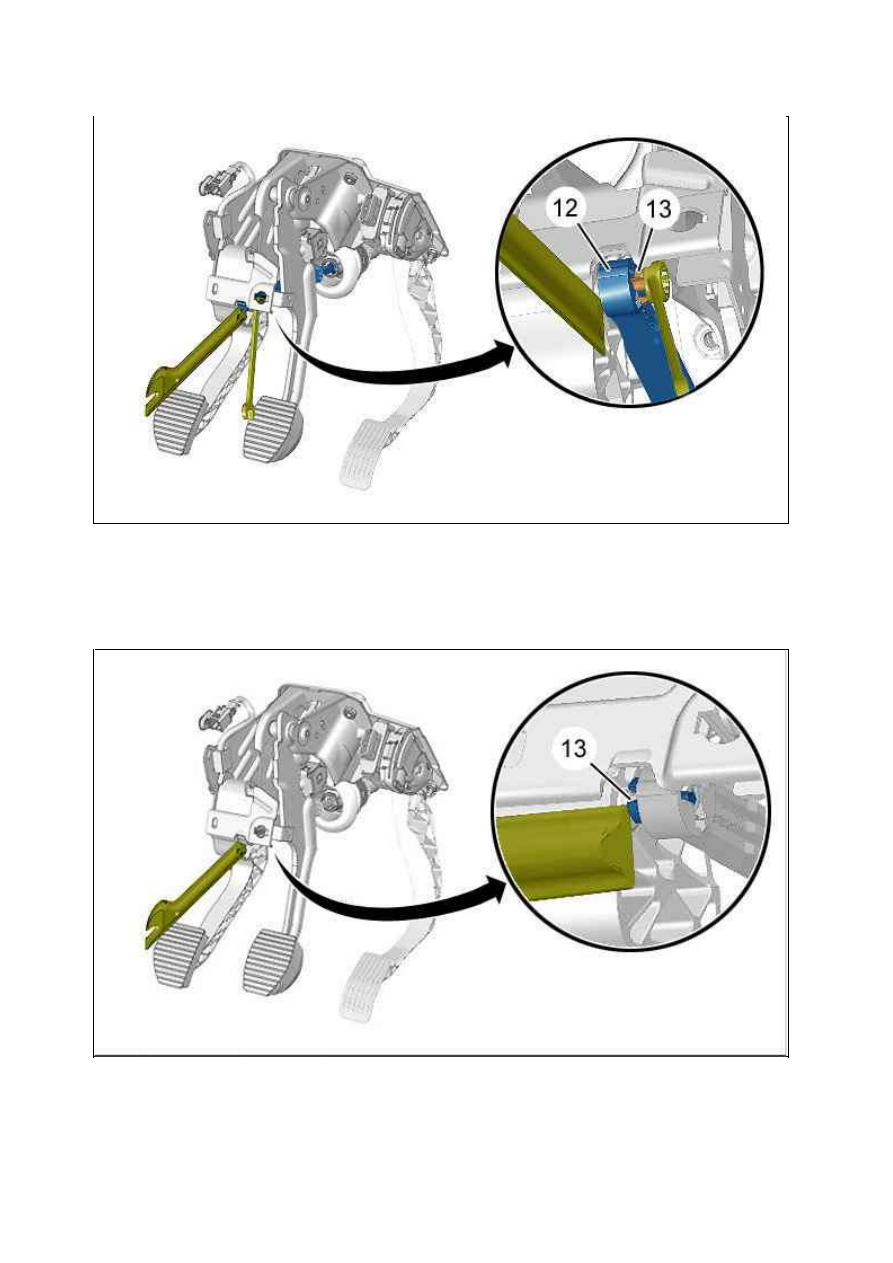

Рисунок : B2BG00JD

Рисунок : B2BG00KD

Нажать на защелку фиксатора (13).
Отсоединить тягу (12) главного цилиндра гидропривода сцепления от педального узла ; С помощью
пластиковой лопатки.

ВНИМ АНИЕ : Предусмотрите вытекание тормозной жидкости. Использовать ветошь.

Отсоедините : Трубку подачи (8) (в "c").
Закрыть отверстие бачка тормозной жидкости (в "c") ; Чистой крышкой.
Отсоединить фиксатор (9).

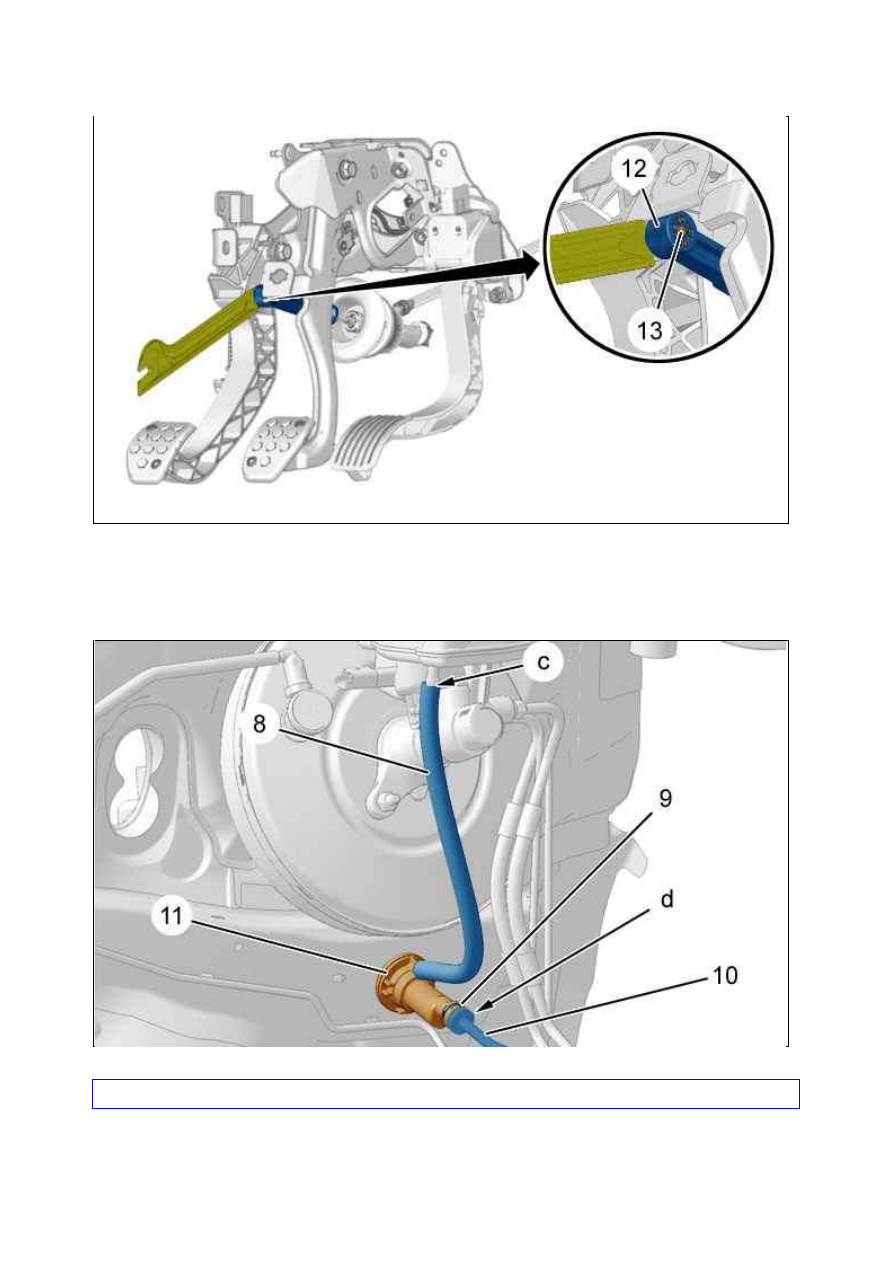

Рисунок : B2BG05RD

Рисунок : B2BG00HD

Отсоедините гидравлическую трубку (10) (в "d").
Отпереть главный цилиндр привода сцепления (11) (Повернув на одну восьмую оборота по часовой стрелке).
Снять главный цилиндр гидропривода сцепления (11).

4.2. У становка

ВНИМ АНИЕ : При присоединении пошевелить гидравлическую трубку (10) по ее оси и не использовать
ее в качестве рычага, чтобы не повредить ее.

Установить на место главный цилиндр гидропривода сцепления (11).
Запереть главный цилиндр гидравлического привода сцйепления (11) (Повернуть на 1/8 оборота против
часовой стрелки).

ПРИМ ЕЧАНИЕ : Первый монтаж.

ПРИМ ЕЧАНИЕ :  Check  that  the  locking  clip  (13)  of  the  new  clutch  hydraulic  master  cylinder  (11)  is  in  the
position above.

ПРИМ ЕЧАНИЕ : Второй монтаж.

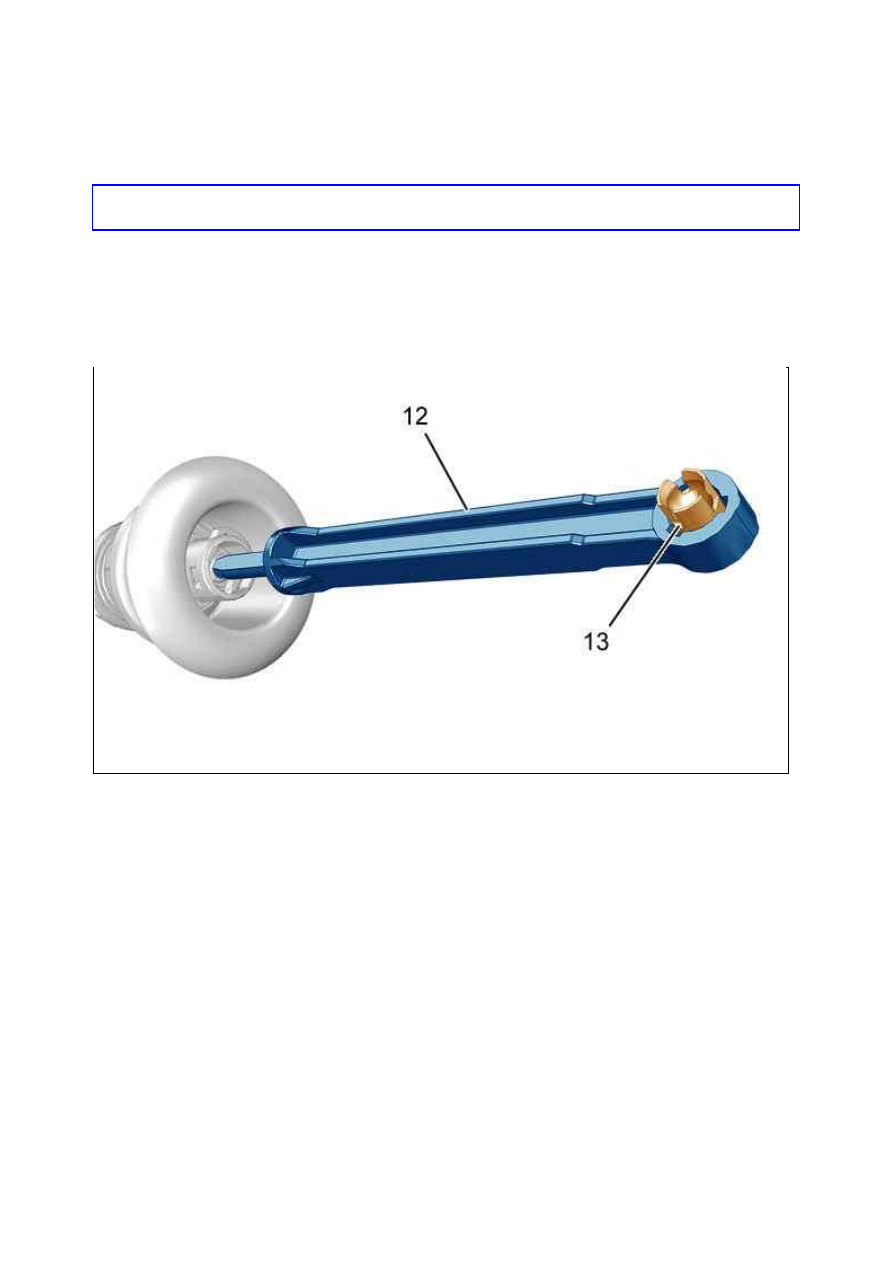

Рисунок : B2BG00ND
