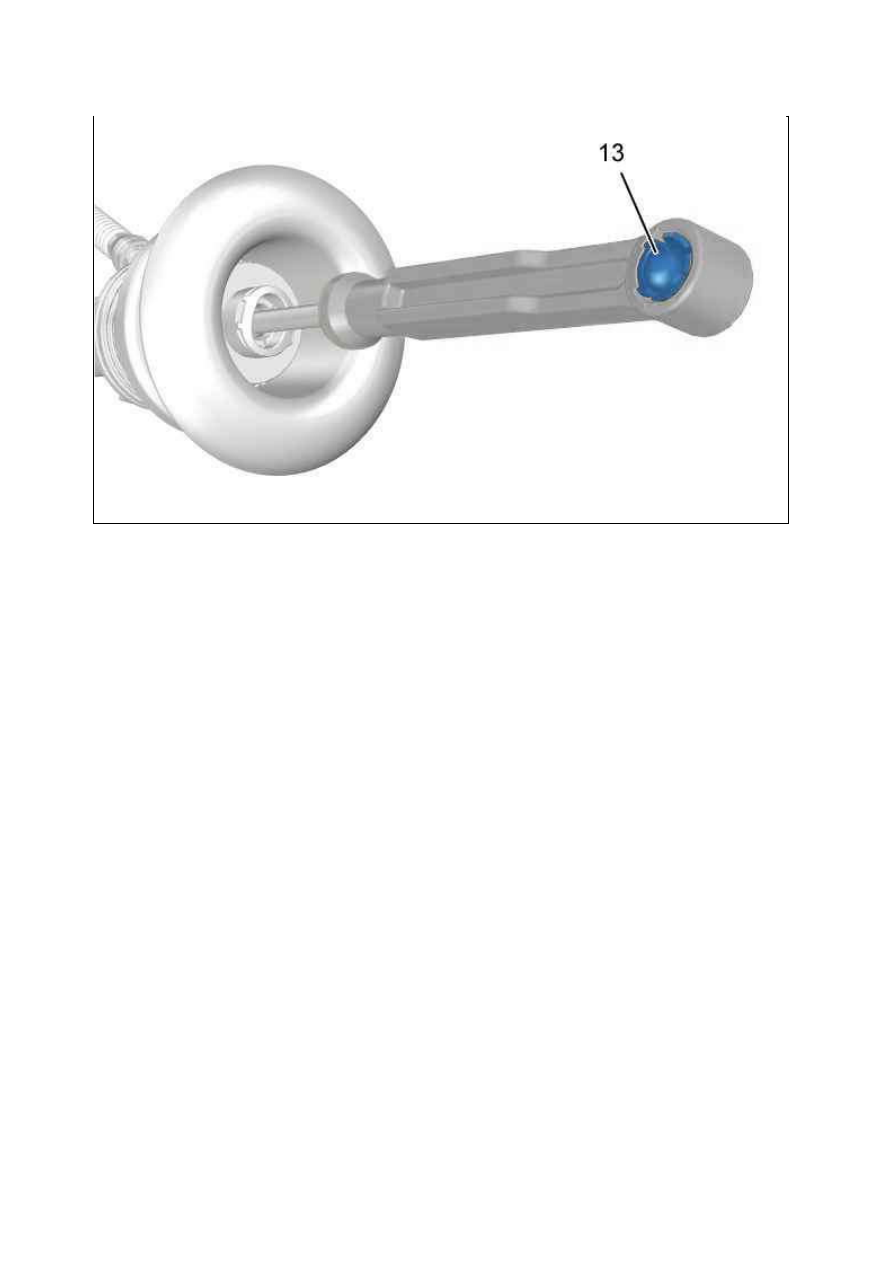

ПРИМ ЕЧАНИЕ :  Проверить,  чтобы  фиксатор  запирания  (13)  нового  главного  цилиндра  привода
сцепления находился в указанном выше положении.

Зажать фиксатор (9).
Присоедините :



Трубку гидравлической системы (10) (в "d")



Трубку подачи (8) (в "c")

Закрепить в фиксаторах :



Фиксатор (13) к педальному узлу



The rod (12) of the clutch hydraulic master cylinder (11) onto the locking clip (13)

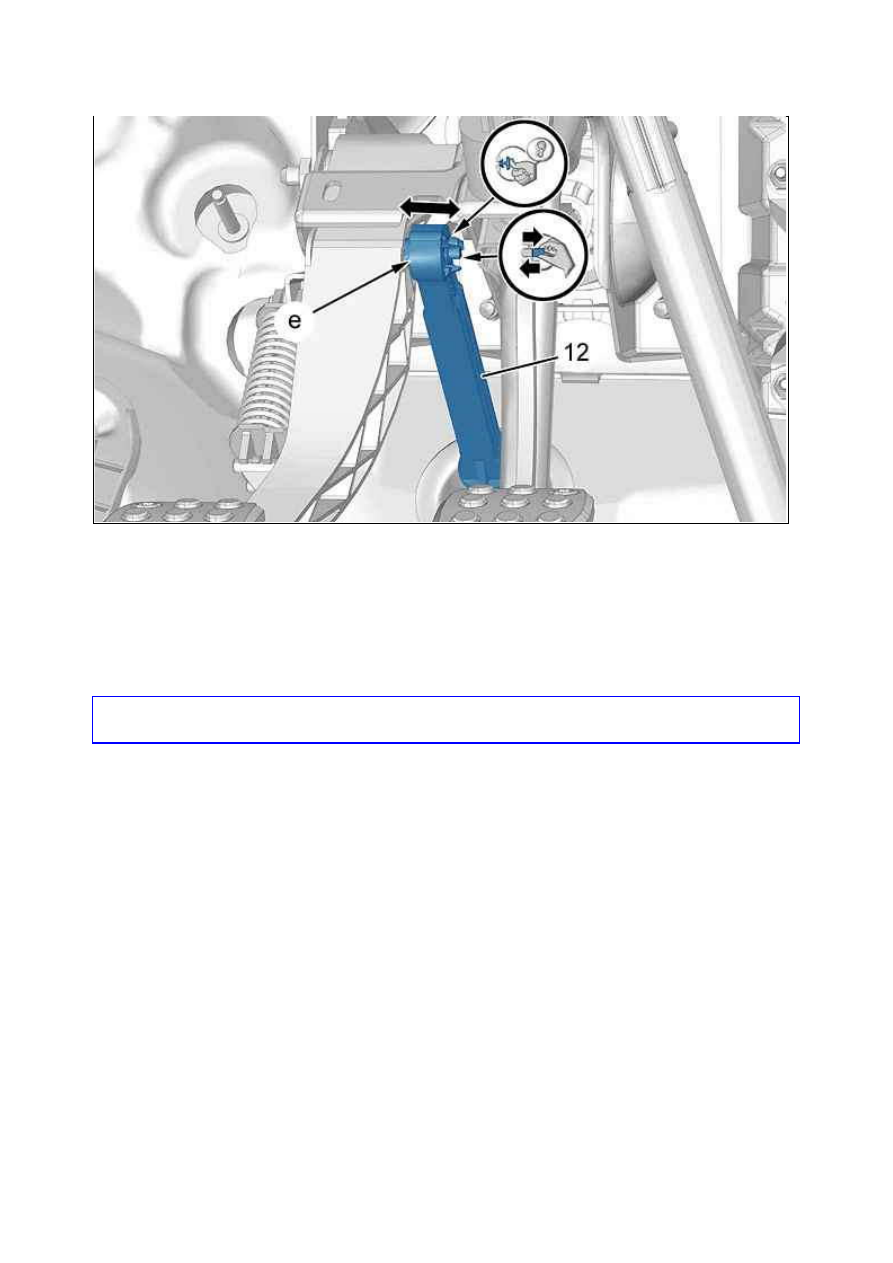

Рисунок : B2BG05TD

Проверить закрепление тяги (12) главного цилиндра гидропривода сцепления (11) (в "e") (Потянуть ­
нажать).

5. Рабочий цилиндр гидропривода сцепления (Система прокачки с двойным
фиксатором)

5.1. Снятие

ВНИМ АНИЕ : При соединении и разъединении перемещать гидравлическую трубку (1) только вдоль ее
оси и не прикладывать усилие в качестве рычага, чтобы не поломать трубку.

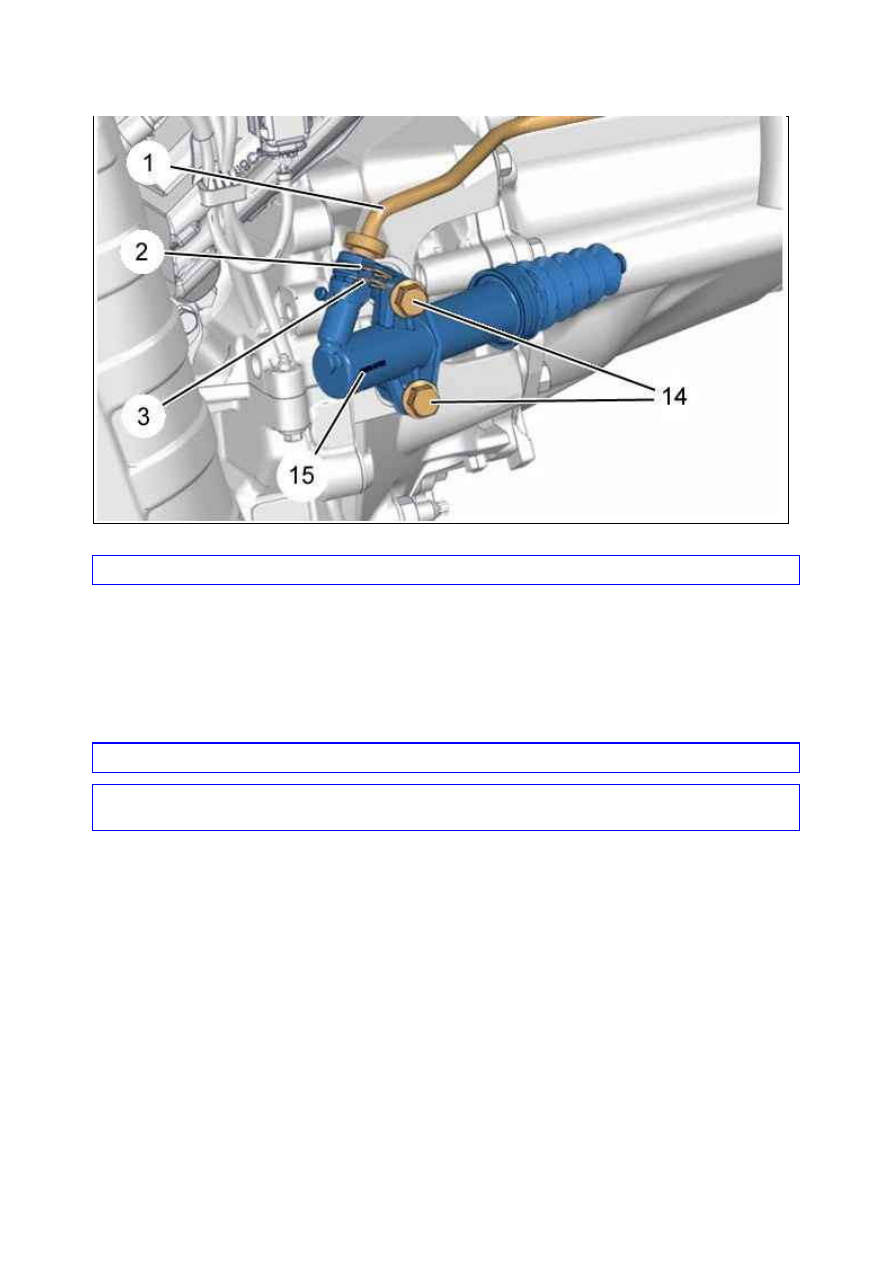

Рисунок : B2BG00QD

ВНИМ АНИЕ : Предусмотрите вытекание тормозной жидкости. Использовать ветошь.

Отсоедините фиксаторы (2), (3) (Не снимать).
Отсоедините гидравлическую трубку (1).
Снимите :



2 болты (14)



Рабочий цилиндр гидропривода сцепления (15)

5.2. У становка

ВНИМ АНИЕ : Соблюдайте требуемые моменты затяжки.

ВНИМ АНИЕ : При присоединении пошевелить гидравлическую трубку (1) по ее оси и не использовать ее
в качестве рычага, чтобы не повредить ее.

Слегка смазать соединение тяги исполнительного цилиндра сцепления (15) с вилкой сцепления ; С
использованием смазки G12.
Установите :



Рабочий цилиндр гидропривода сцепления (15)



2 болты (14) (Новые винты)

Установить фиксаторы (2), (3).
Присоединить трубку гидравлической системы (1).

Рисунок : B2BG00UD

Проверить расположение тяги исполнительного цилиндра сцепления (15) в вилке сцепления.

6. Рабочий цилиндр гидропривода сцепления (Система прокачки с винтом)

6.1. Снятие

ВНИМ АНИЕ : При соединении и разъединении перемещать гидравлическую трубку только вдоль ее оси и
не прикладывать усилие в качестве рычага, чтобы не поломать трубку.

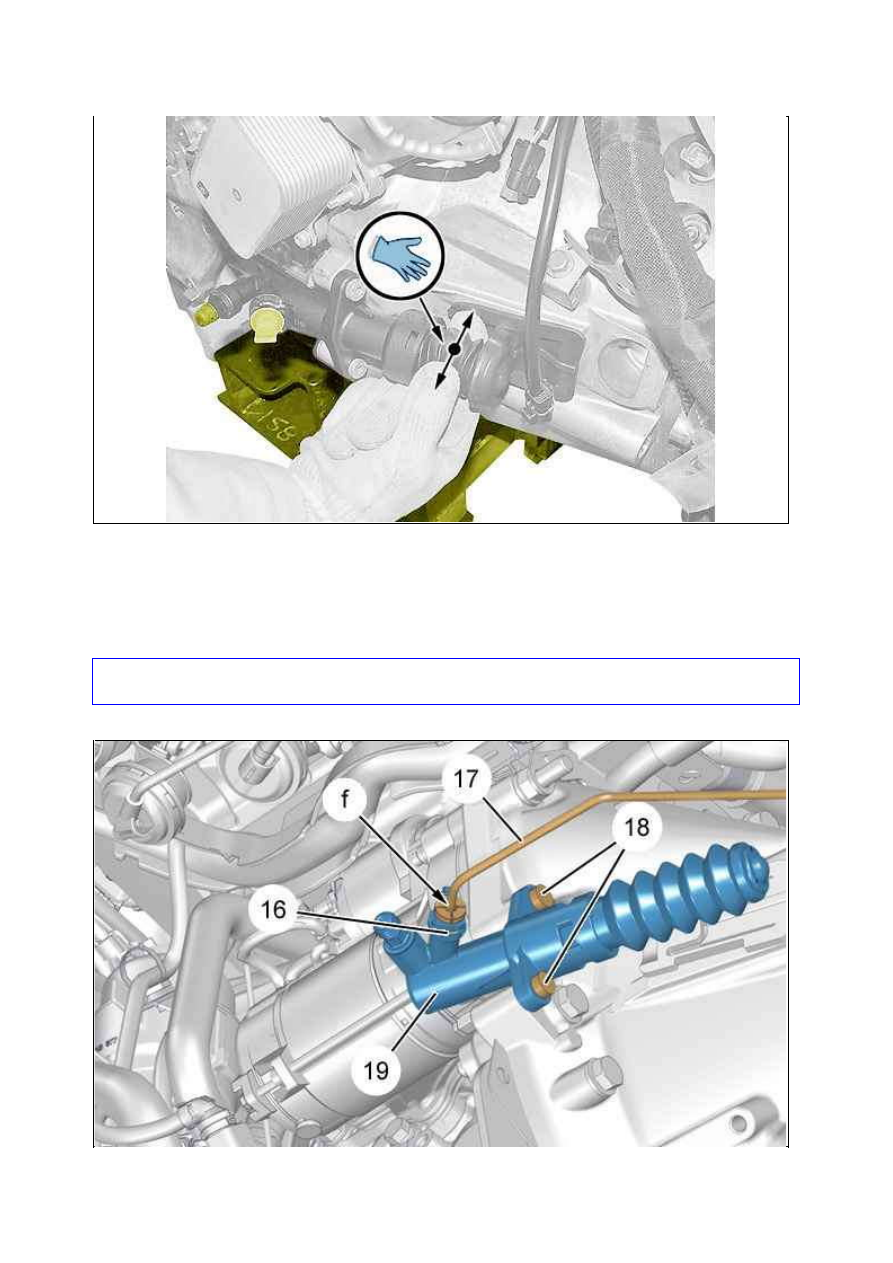

Рисунок : B2BG00VD

Рисунок : B2BG00WD
