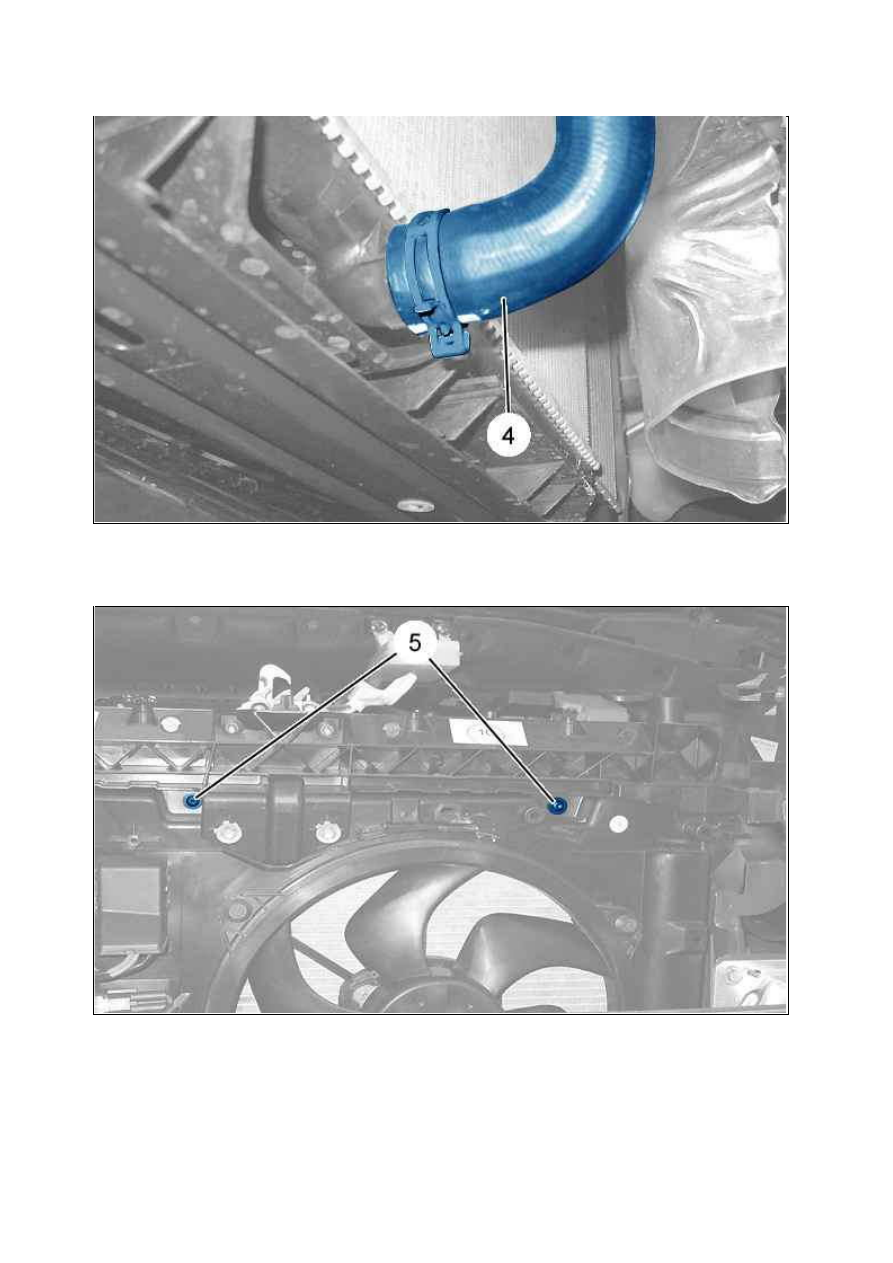

Отсоедините шланг (4) ; С помощью приспособления [1].

Отвернуть болты (5).

Рисунок : B1GM0ALD

Рисунок : B1GM0AMD

ВНИМ АНИЕ :  Защитите  радиатор  системы  охлаждения  двигателя  ;  С  помощью  защитного  картонного
листа .

Наклоните радиатор системы охлаждения двигателя (6) к двигателю.
Приподнимите радиатор системы охлаждения двигателя (6), чтобы освободить его от нижних креплений.
Снимите :



удерживающих скоб (7)



Радиатор системы охлаждения (6) (Как показано стрелкой ) (Соблюдая осторожность)

2. У становка

ВНИМ АНИЕ :  Защитите  радиатор  системы  охлаждения  двигателя  ;  С  помощью  защитного  картонного
листа .

Установите :



Фиксирующие скобы (7) радиатора системы охлаждения



Радиатор системы охлаждения (6) в сборе с фиксирующими скобами (7)



болтов (5)

ПРИМ ЕЧАНИЕ : Замените все снятые эластичные хомуты.

Присоедините :



Дюритовый шланг (4) ; С помощью приспособления [1]



Дюритовый шланг (3) ; С помощью приспособления [1]



Пароотводную трубку (2)

Установите на место передний бампер (1).

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.
Заполните жидкостью и прокачайте систему охлаждения двигателя.

Рисунок : B1GM0AND

СНЯТИЕ ­ У СТАНОВК А : ЭЛЕК ТРОВЕНТИЛЯТОР

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Отсоединить аккумуляторную батарею .
Используйте двухстоечный подъемник.

Снимите :



фиксаторов (1)



болтов (2)

Откинуть крышку (3).

Рисунок : C4AM0S8D

ВНИМ АНИЕ : Беречь от повреждения ребра радиатора системы охлаждения.

Снимите : Противорециркуляционную панель (4).
Отсоедините и отодвиньте разъем , (в "a").

Снимите :



болтов (5)



Электровентилятор (6) (Через нижнюю часть автомобиля)

Рисунок : B1GM0ASD

Рисунок : B1GM0ATD
