Peugeot Partner (B9). Руководство - часть 49





СНЯТИЕ ­ У СТАНОВК А : НАСОС СИСТЕМ Ы ОХЛАЖДЕНИЯ

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Снятие

ОБЯЗАТЕЛЬНО

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

Установить автомобиль на 2­стоечный подъемник.
Отсоединить аккумуляторную батарею .
Слейте жидкость из системы охлаждения двигателя.
Снимите :

Ремень привода навесного оборудования

Ремень привода ГРМ

Снимите :

болта (1) насоса системы охлаждения (2) (В указанной последовательности)

Насос системы охлаждения (2)

Прокладку

2. У становка

ВНИМ АНИЕ

Соблюдайте требуемые моменты затяжки

ВНИМ АНИЕ : Всегда заменять уплотнительную прокладку насоса охлаждающей жидкости (2).

Рисунок : B1GM0APD

ВНИМ АНИЕ : Соединительные плоскости не должны содержать следов ударов или трещин.

Установить насос системы охлаждения (2) (с новой прокладкой).

ВНИМ АНИЕ : Соблюдать правильный порядок затяжки резьбовых соединений (от 1 до 7).

Установите :

Болты (1) крепления насоса системы охлаждения

Ремень привода ГРМ

Ремень привода навесного оборудования

Заполните жидкостью и прокачайте систему охлаждения двигателя.
Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Рисунок : B1GM0AQD

СНЯТИЕ ­ У СТАНОВК А : РАДИАТОР ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ОБЯЗАТЕЛЬНО

Соблюдайте чистоту и правила безопасного выполнения работ

1. Снятие

Установить автомобиль на подъемник.
Отсоединить аккумуляторную батарею .
Слейте жидкость из системы охлаждения двигателя.

Рисунок : E5AP2Y2D

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[1]

Пассатижи для снятия эластичных хомутов  9029­T

(­).0165

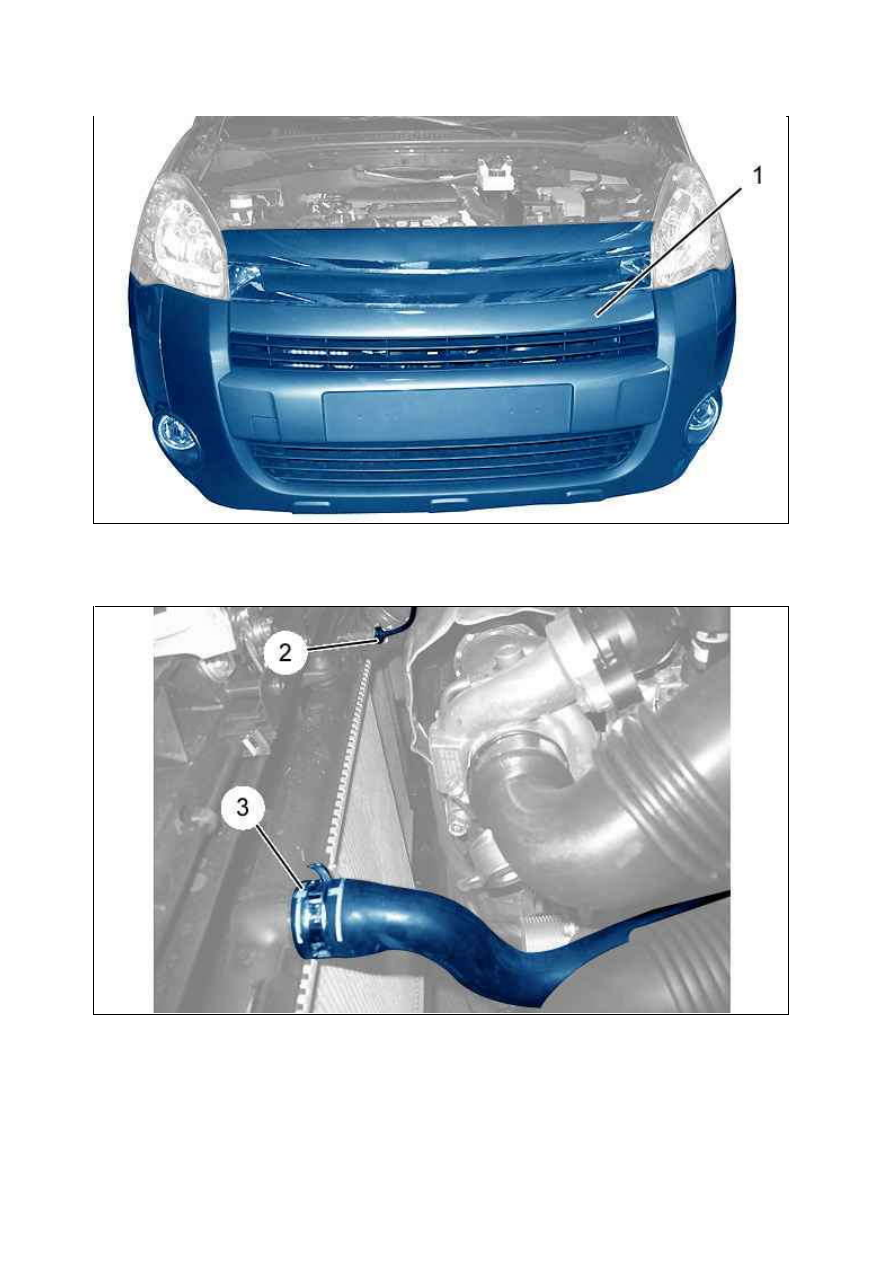

Снять передний бампер (1).

Отсоедините :

Дюритовый шланг (3) ; С помощью приспособления [1]

Пароотводную трубку (2)

Рисунок : C4AM0RUD

Рисунок : B1GM0AKD
