ВНИМ АНИЕ :

При  снятии  ­ установке  датчика  температуры  заменять  прокладку  датчика  на

новую  предварительно  смазанную  прокладку

.  При  снятии  ­ установке  выходного  блока

охлаждающей жидкости заменять его прокладку.

Установить выходной блок охлаждающей жидкости (9) с новым уплотнением.

ВНИМ АНИЕ : Следить за нормальным положением прокладки в ее гнезде.

Метод затяжки болта (8) :



Предварительно затяните моментом 0,3 ± 0,1 дН.м



Затяните моментом 0,7 ± 0,1 дН.м

Присоедините :



Дюритовый шланг (6) ; С помощью приспособления [1]



Труба (5)



Дюритовый шланг (7) ; С помощью приспособления [1]



Дюритовый шланг (4) ; С помощью приспособления [1]

Подсоедините разъем ( в "a").
Установите :



Топливный фильтр



Муфта (3)



Муфта (2)



хомута (­ов) (1)

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Залейте охлаждающую жидкость и продуйте контур

.

Рисунок : B1GM0AZD

СНЯТИЕ ­ У СТАНОВК А : ДАТЧИК  ТЕМ ПЕРАТУ РЫ ОХЛАЖДАЮ ЩЕЙ

ЖИДК ОСТИ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

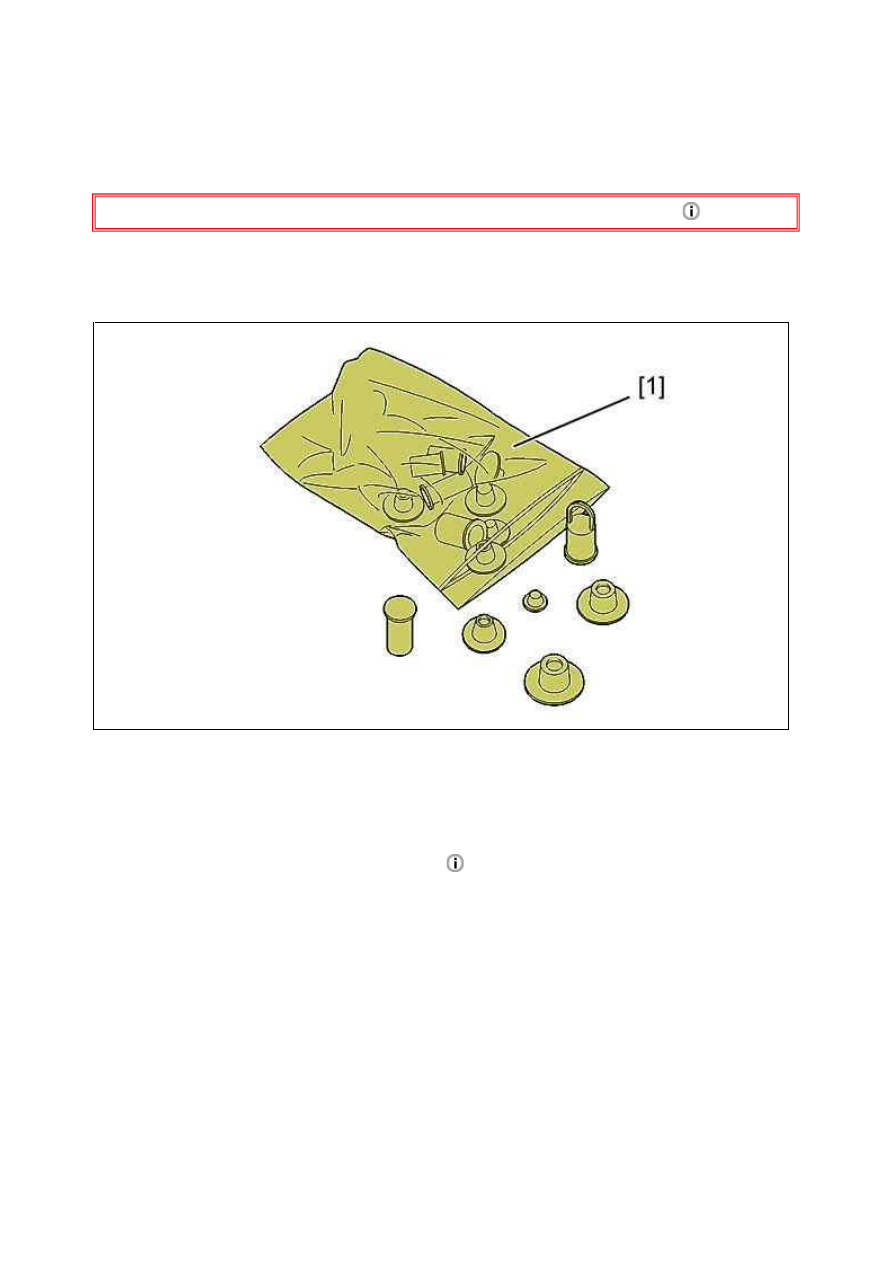

[1] набор заглушек (­).0188­T.

2. Снятие

Отсоединить аккумуляторную батарею .
Снять декоративную крышку двигателя .

Слейте жидкость из контур системы охлаждения

.

Рисунок : E5AP2VFD

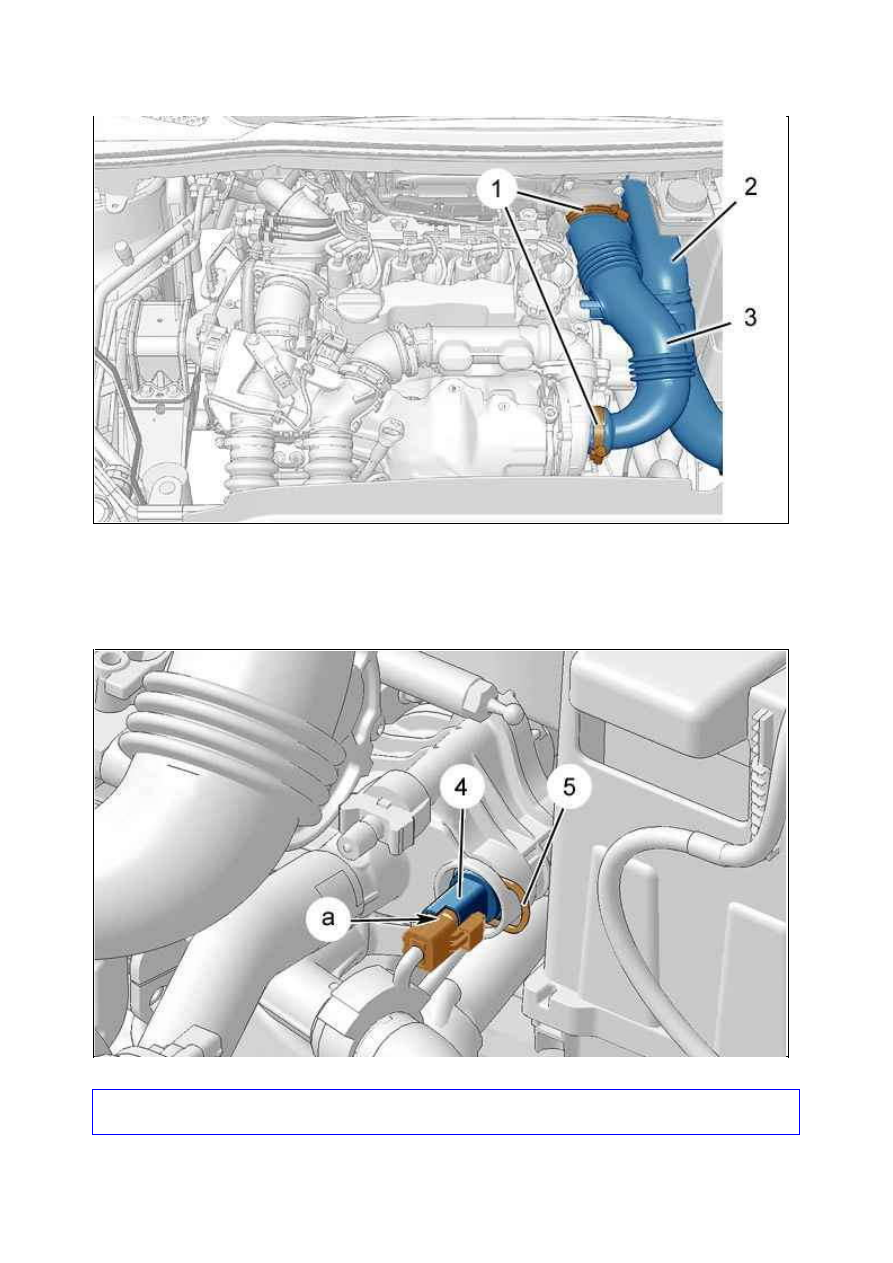

Снимите :



хомута (­ов) (1)



Муфты для воздуха (2), (3)

ВНИМ АНИЕ : Не использовать режущий инструмент или молоток для снятия ­ установки элементов. В
случае падения или сильного удара необходимо заменить деталь.

Отсоедините разъем  (в "a").

Рисунок : B1BP38GD

Рисунок : B1BM169D

Снимите :



Фиксатор (5)



Датчик температуры (4)



Прокладку (/)

Закрыть пробкой выходной блок охлаждающей жидкости ; При помощи приспособлений [1].

3. У становка

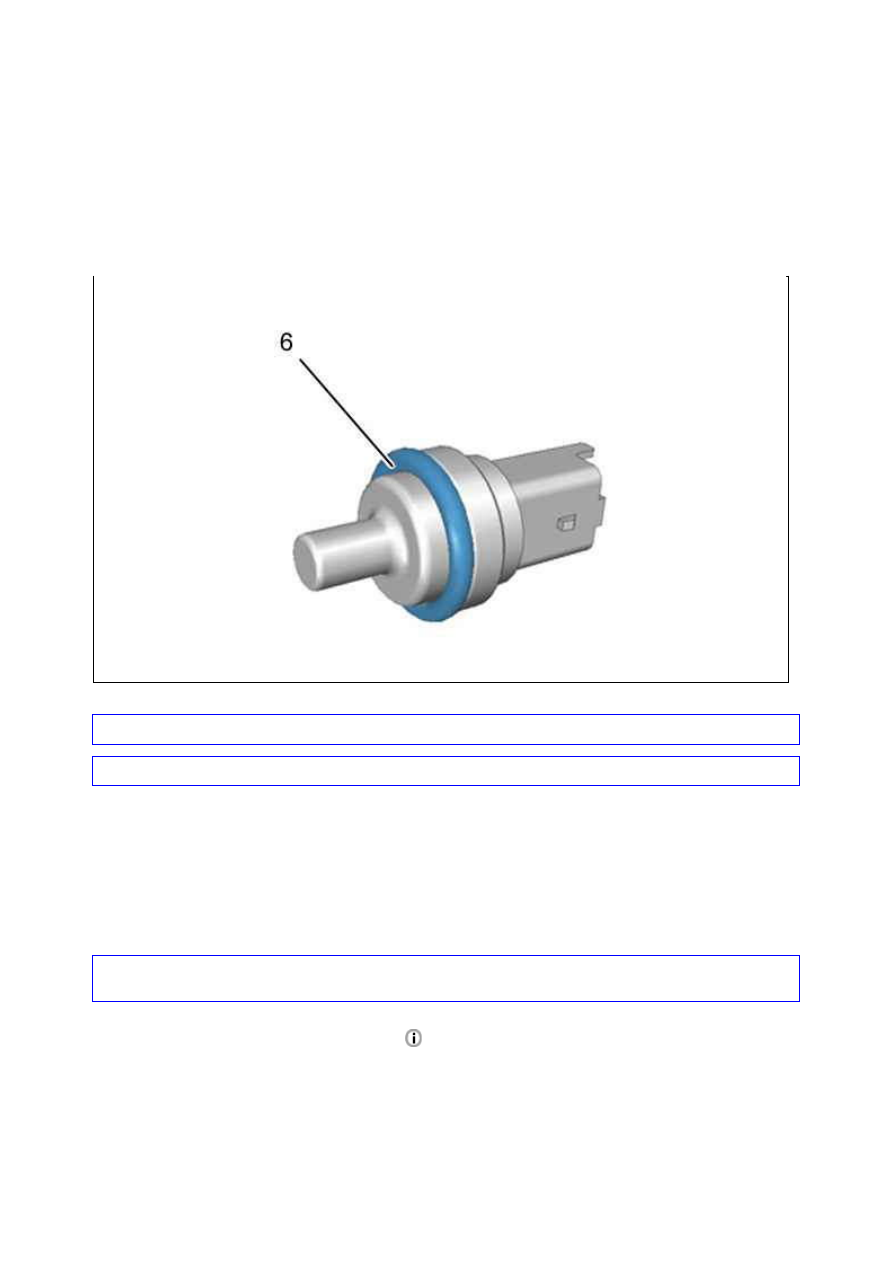

ВНИМ АНИЕ : Заменить уплотнение (6) новым уплотнением, предварительно смазав его.

ВНИМ АНИЕ : Обязательно установить уплотнение на датчик температуры (4).

Установите :



Датчик температуры (4) с новым уплотнением



Фиксатор (5)

Подсоедините разъем  (в "a").
Установите :



Муфты для воздуха (2), (3)



хомута (­ов) (1)

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.

Заполните жидкостью систему охлаждения

.

Проверить отсутствие утечек.
Установите декоративную крышку двигателя .

Рисунок : B1GM086D
