Отсоедините разъем ( в "a").

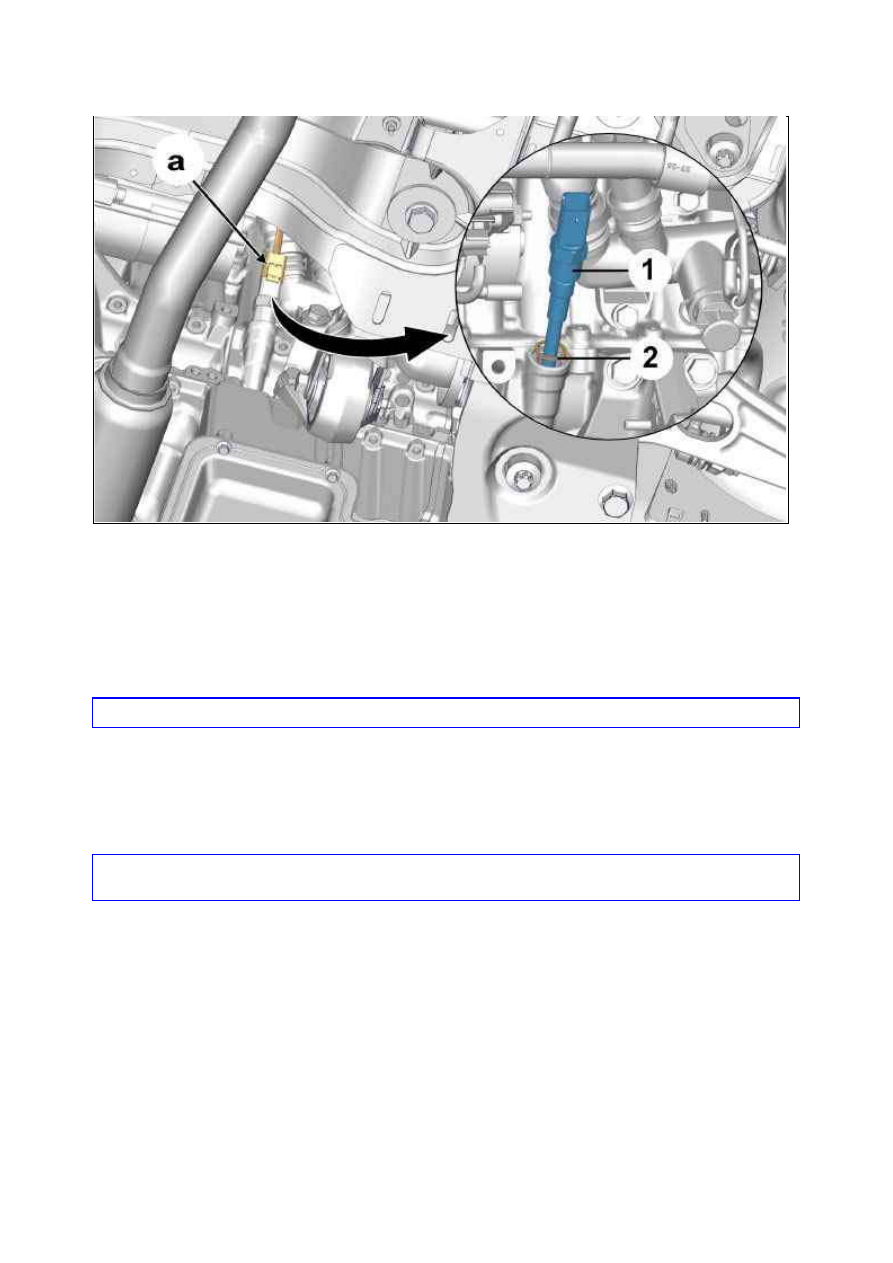

Снимите :



Датчик (1)



Уплотнение (2)

3. У становка

ВНИМ АНИЕ : Обязательно заменять прокладку (2).

Установите :



Уплотнение (2) (новый)



Датчик (1) ; Затяните моментом 2,7 ± 0,2 дН.м

Подсоедините разъем ( в "a").
Установить защитный щиток под двигателем .

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините обратно аккумуляторную батарею.

Рисунок : B1FM007D

ИДЕНТИФИК АЦИЯ ­ ХАРАК ТЕРИСТИК И : СИСТЕМ Ы ОХЛАЖДЕНИЯ

(ДВИГАТЕЛЬ ТИПА DV6)

1. Системы охлаждения

1.1. К онтур охлаждающей жидкости двигателя без блока тепловой рекуперации
системы выпуска отработавших газов

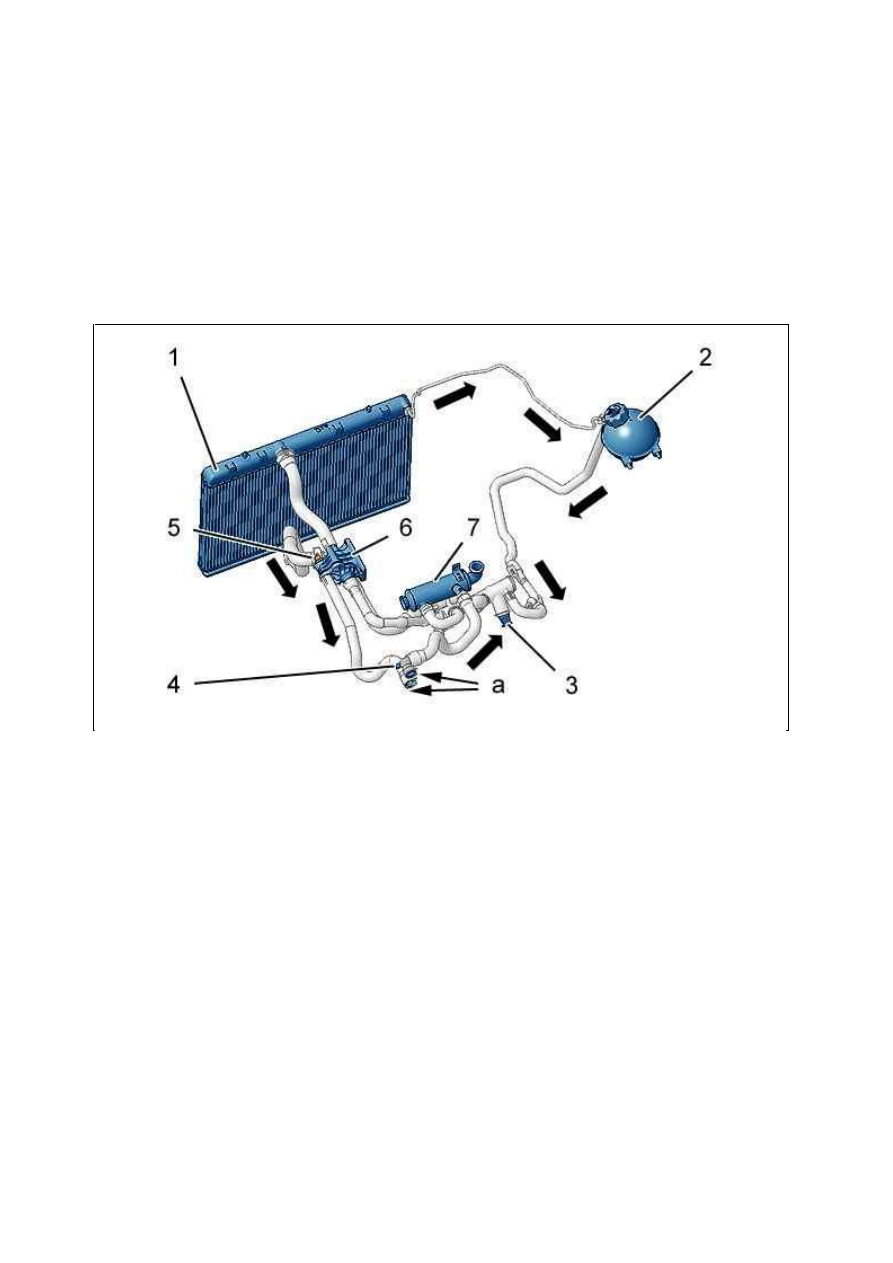

"a"  к радиатору салона.
(1) радиатор охлаждения двигателя.
(2) Расширительный бачок (С датчиком уровня охлаждающей жидкости).
(3) пробка для слива (все страны, за исключением стран с очень холодным климатом).
(4) штуцеров для прокачки .
(5) термостат для охлаждающей жидкости.
(6) Выходной блок охлаждающей жидкости с термостатом.
(7) Теплообменник системы рециркуляции отработавших газов (EGR).

ПРИМ ЕЧАНИЕ : Система охлаждения с кондиционером или без кондиционера.

1.2. К онтур охлаждающей жидкости двигателя с блоком тепловой рекуперации
системы выпуска отработавших газов

Рисунок : B1GP0GYD

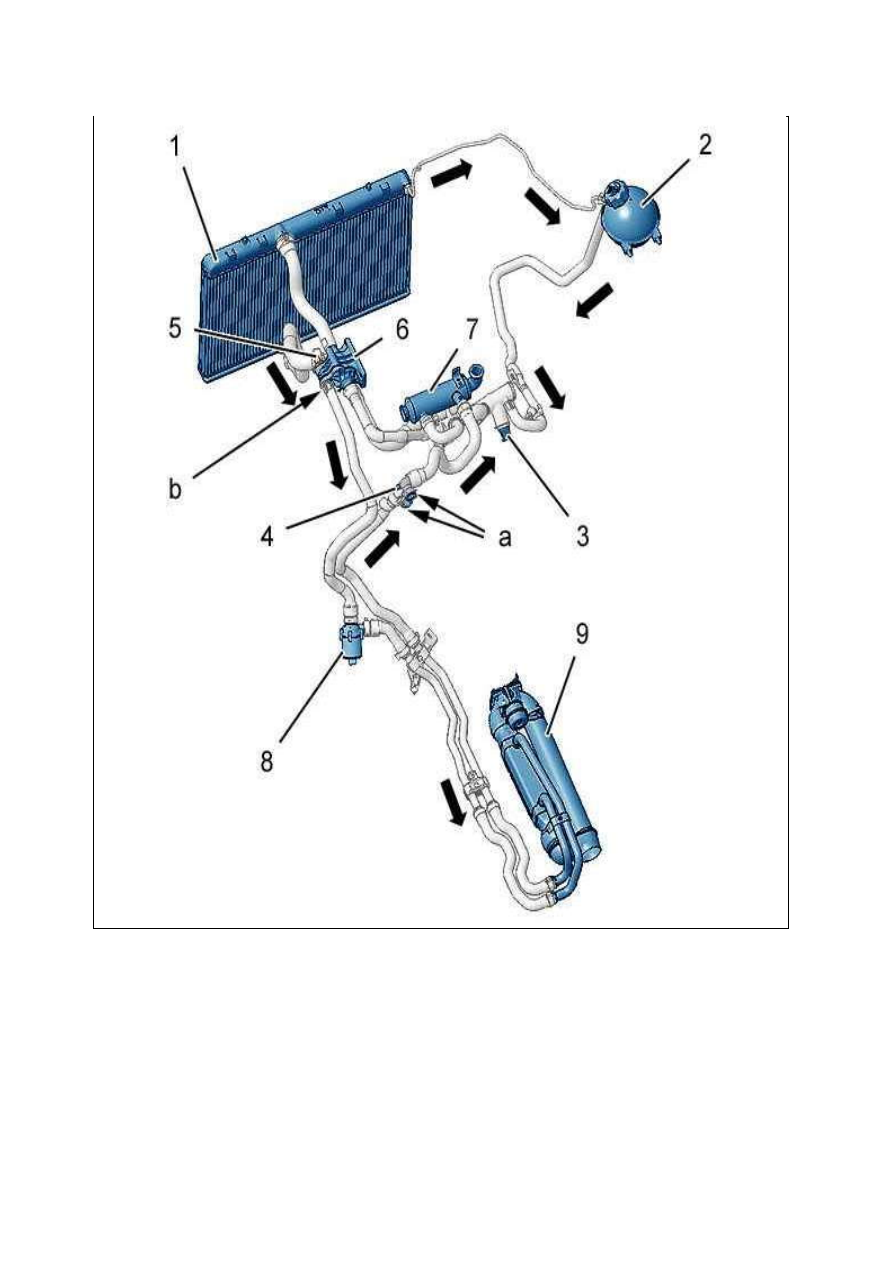

"a" к радиатору салона.
"b" к блоку выхода охлаждающей жидкости.
(1) радиатор охлаждения двигателя.
(2) Расширительный бачок (С датчиком уровня охлаждающей жидкости).
(3) пробка для слива (все страны, за исключением стран с очень холодным климатом).
(4) штуцеров для прокачки .
(5) термостат для охлаждающей жидкости.
(6) Выходной блок охлаждающей жидкости с термостатом (в зависимости от комплектации).
(7) Теплообменник системы рециркуляции отработавших газов (EGR).
(8) дополнительный электрический водяной насос.
(9) блок тепловой рекуперации системы выпуска отработавших газов.

Рисунок : B1GP0GZP

ПРИМ ЕЧАНИЕ :  Блок  тепловой  рекуперации  системы  выпуска  отработавших  газов  соединен  с
промежуточной трубкой выпускной системы.

2. Характеристики

Объем контура системы охлаждения с блоком тепловой рекуперации
системы выпуска отработавших газов

6,25 литров

Объем контура системы охлаждения без блока тепловой рекуперации
системы выпуска отработавших газов

6,05 литров (кроме DV6TED4)

6,25 литров DV6TED4

Площадь радиатора системы охлаждения

21 dm2

Опрессовка

Пробка оттарирована на 1,4
бар

Открытие термостатического регулятора

83 °C

Электровентилятор

С управлением его
отключением

Предел срабатывания

97 °C (остановка при 94 °C)

Число х электрических мощностей

1 х 130 Ватт

Отключение кондиционера воздуха

115 °C

Предупреждение

118 °C

Последующее охлаждение

105 °C (в течение 6 минут)

Датчик температуры охлаждающей жидкости и сигнализатор,
расположенный на выходном блоке охлаждающей жидкости

Разъем  (зеленого цвета)

Датчик уровня охлаждающей жидкости

Установленного на
расширительный бачок
