Peugeot Partner (B9). Руководство - часть 44

промежутка "e".

ВНИМ АНИЕ : В противном случае повторите операцию по натяжению ремня привода ГРМ.

Установить в контрольную точку распределительный вал ; С помощью штифта [2].
Зафиксируйте штифтом шкив привода топливного насоса высокого давления ; С помощью штифта [4].

ВНИМ АНИЕ :  В  случае  невозможности  штифтового  соединения  распределительного  вала  проверьте,
чтобы  смещение  между  отверстием  в  шкиве  распределительного  вала  и  отверстием  штифтового
соединения не превышало 1 мм. При несоответствии этого значения норме возобновите операцию.

Снимите штифты [2], [3], [4].

4.3. У становка (продолжение)

Установите штифт [1].
Снимите болтов (4).
Установите :



Нижний картер привода ГРМ (6)



Ш кив (5)

Установить болт (4) (новый).
Метод затяжки болта (4) :



Предварительно затяните моментом 3,4 ± 0,4 дН.м



Выполните угловую затяжку на 190 ± 5 °

ВНИМ АНИЕ : После угловой затяжки проверить момент затяжки винта: он должен составлять от 8 до 16.

Снимите штифт [1].
Установите :



Верхний картер газораспределительного механизма (2)



Жгут электрических проводов (3)

ПРИМ ЕЧАНИЕ : Используйте новые пластиковые хомуты.

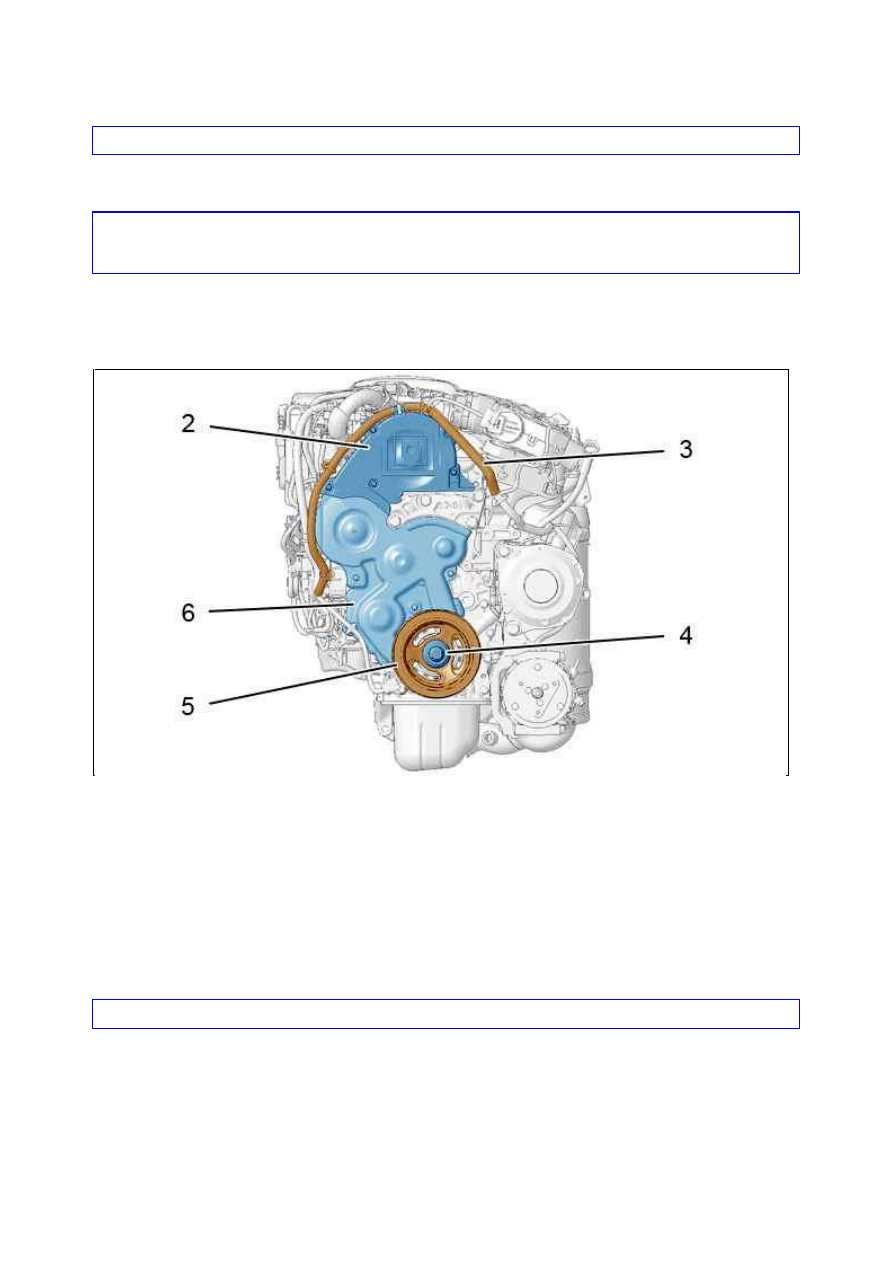

Рисунок : B1EP1USD

Установите :



Ремень привода навесного оборудования (/) (в зависимости от комплектации)



Бачок гидроусилителя (в зависимости от комплектации)



Воздушные патрубки (1)

Присоедините трубки подачи и возврата топлива ( в "a").
Установите :



Декоративную крышку двигателя



Передний правый подкрылок



Переднее правое колесо

Подсоедините обратно аккумуляторную батарею.

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Нажмите несколько раз на насос ручной подкачки топлива , чтобы заполнить топливный контур.

ПРОВЕРК А : ДАВЛЕНИЕ М АСЛА

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

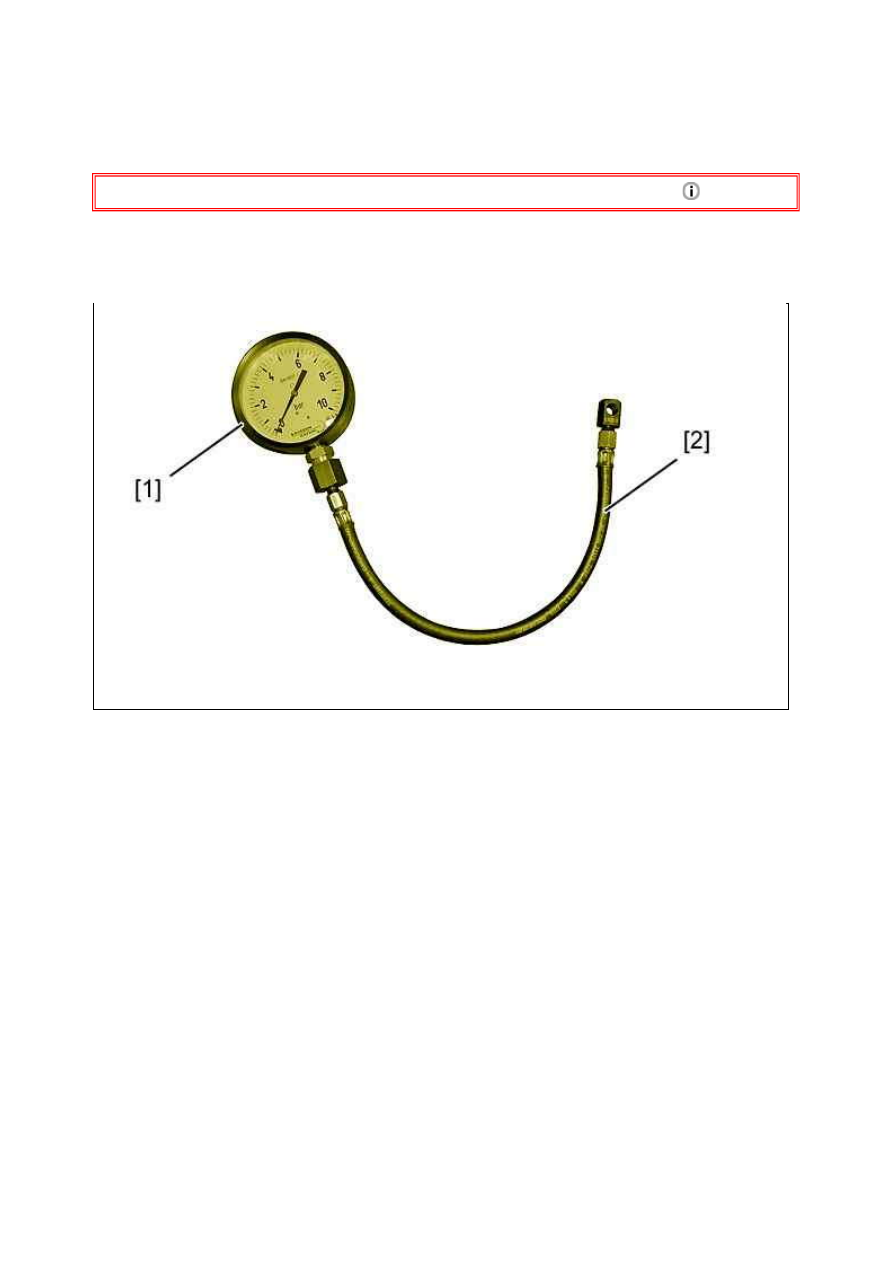

[1] манометр 1503­AY.
[2] Ш ланги 1503­B.

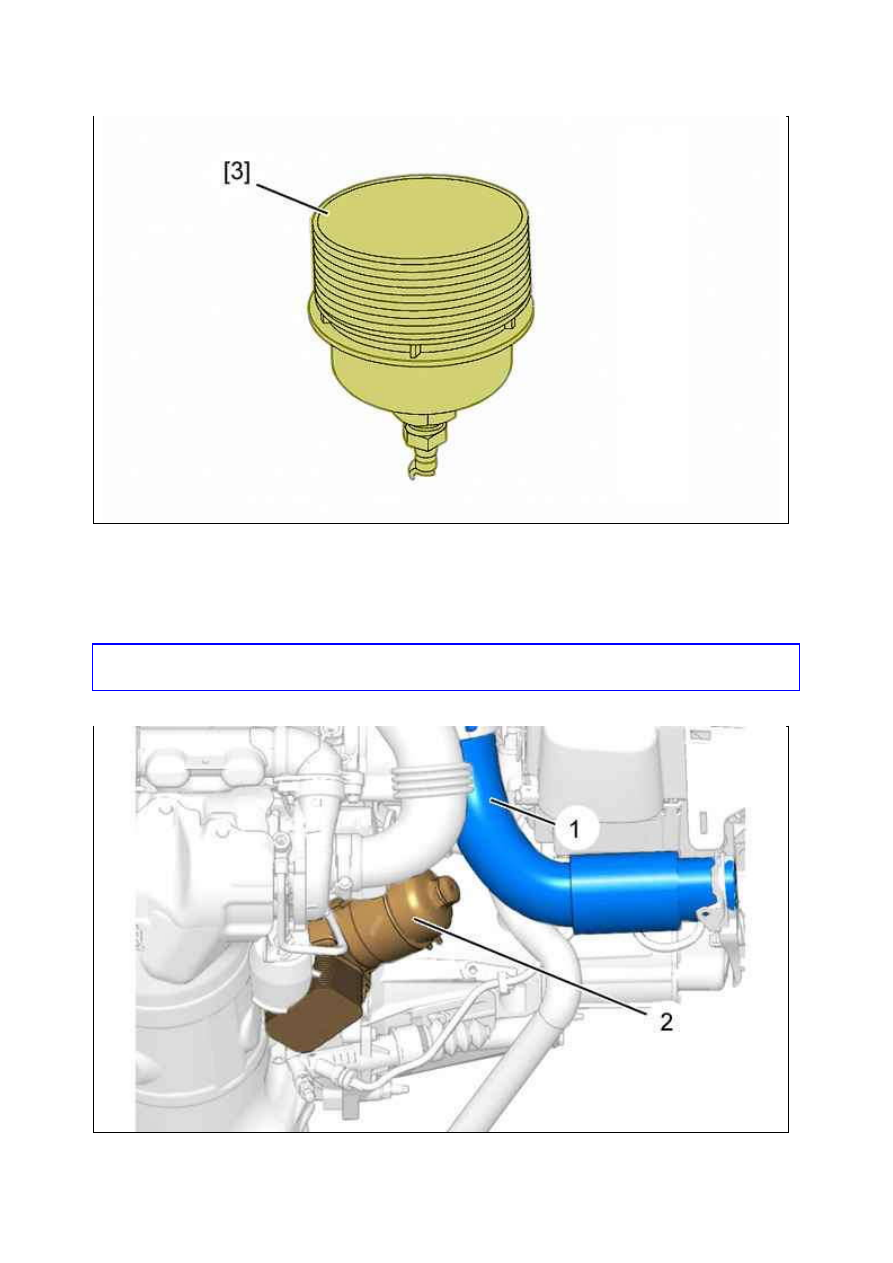

Рисунок : E5AM0BWD

[3]соединительный элемент датчика давления моторного масла 1503­J.

2. Проверка давления

Проверить уровень масла.

ВНИМ АНИЕ :  Проверка  давления  масла  производится  на  прогретом  двигателе,  после  проверки  уровня
масла.

Рисунок : E5AM01HD

Рисунок : B1BM01MD
