Peugeot Partner (B9). Руководство - часть 43



Ш кив (5)



Нижний картер привода ГРМ (6)

Установите болт (4).
Снимите штифт [1].

ВНИМ АНИЕ : Магнитная дорожка шкива коленчатого вала не должна иметь следов растрескивания и не
должна  приближаться  к  любому  источнику  магнитного  поля  ;  В  противном  случае  замените  шкив
коленчатого вала.

Снимите :



Датчик частоты вращения двигателя (8)



Скобу механизма, препятствующего остановке двигателя (7)

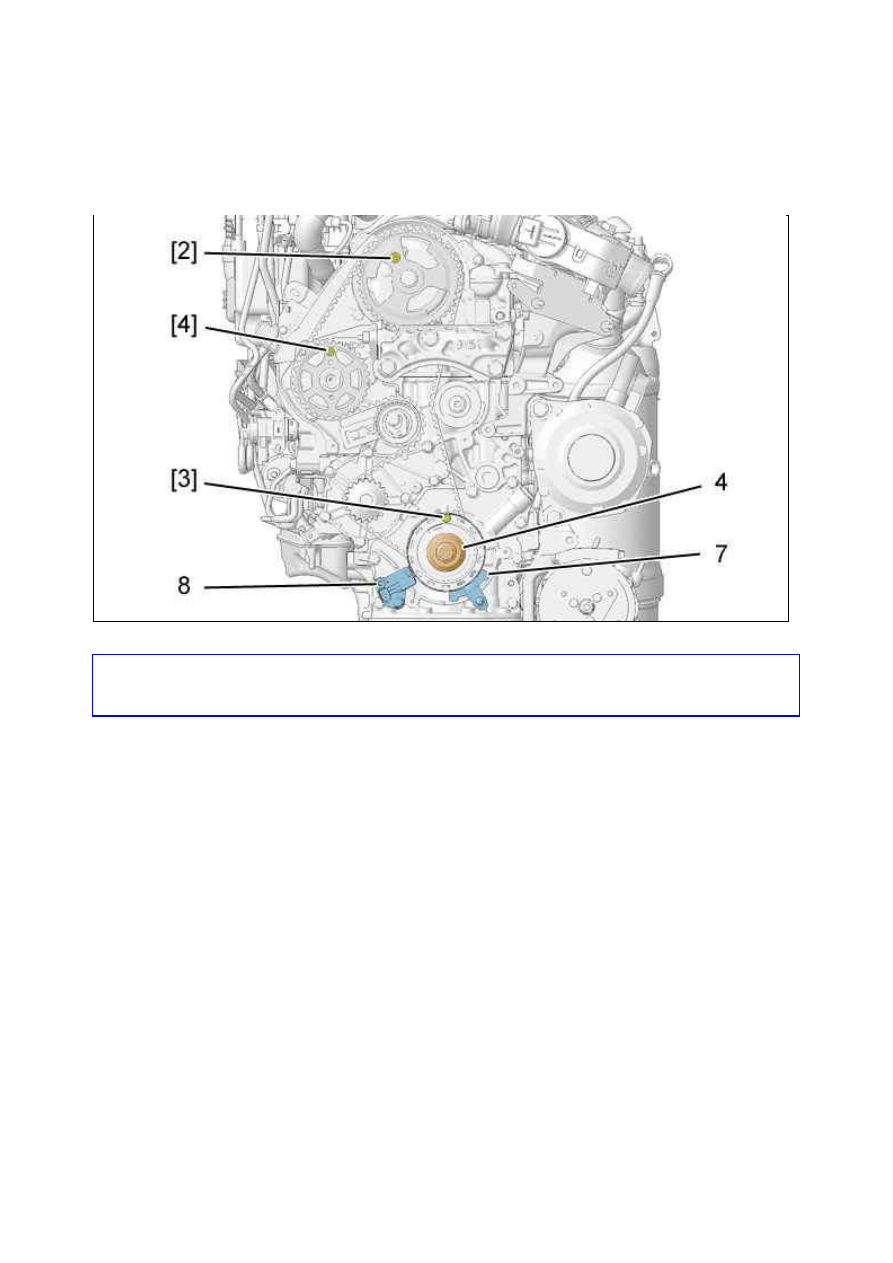

Поверните коленчатый вал болтом (4), чтобы распределительный вал оказался в своей точке штифтового
соединения.
Зафиксируйте штифтом :



Распределительный вал ; С помощью штифта [2] (смажьте штифт)



Ш кив привода топливного насоса высокого давления ; С помощью штифта [4] (смажьте штифт)



Коленчатый вал ; С помощью штифта [3]

Рисунок : B1EP1UGD

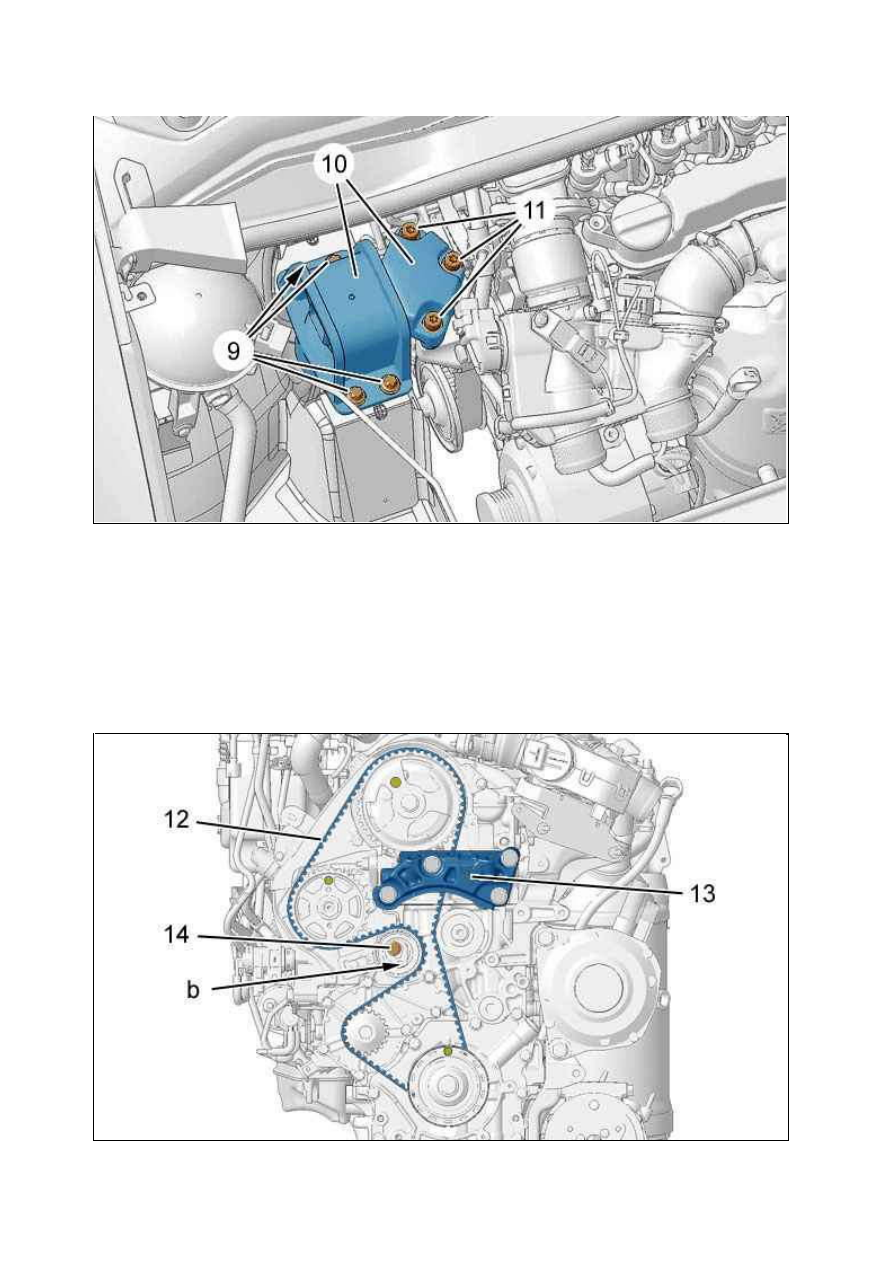

Установите подкатной домкрат с мягкой прокладкой под масляный картер двигателя .

ПРИМ ЕЧАНИЕ : Подкатной домкрат должен удерживать силовой агрегат.

Снимите :



болтов ((9)



болтов (11)



Комплект пластиковых опор двигателя (10)

Рисунок : B1EP1UHD

Рисунок : B1EP1UJD

Снимите промежуточную опору двигателя (13).

ВНИМ АНИЕ : Закрепите натяжной ролик ; С помощью 6­гранного ключа ( в "b").

Ослабить болт (14).
Ослабьте натяжение ремня привода механизма газораспределения (12), повернув динамический натяжной
ролик по часовой стрелке.
Снимите ремень привода механизма газораспределения (12), начиная со шкива насоса системы охлаждения .

3. Проверка

ВНИМ АНИЕ : Непосредственно перед установкой выполните следующие проверки.

Убедитесь, что ролики и шкив насоса системы охлаждения свободно вращаются (без люфтов и заеданий).
Убедитесь в отсутствии следов утечки масла (сальники коленвала и распредвала).
Проверить отсутствие течи охлаждающей жидкости (водяной насос).
Убедитесь, что дорожка мишени датчика частоты вращения двигателя (8) не повреждена и не треснула.

ПРИМ ЕЧАНИЕ : Замените неисправные детали.

4. У становка

4.1. У становка роликов

Моменты затяжки :



Промежуточный ролик (/); Затяжка моментом 3,7 ± 3,7 2 дН.м



Динамический натяжной ролик (/); Затяжка моментом 2,3 ± 2,3 2 дН.м (После регулировки натяжения
ремня привода механизма газораспределения )

Проверьте затяжку обводного ролика (16) ; Затяжка моментом 3,7 ± 3,7 2 дН.м.
Установите ремень привода механизма газораспределения (12) под шкивом коленчатого вала .
Установите ремень привода механизма газораспределения (12) на обводной ролик . Следите за тем, чтобы
ремень был хорошо натянут.
Установите :



Скобу механизма, препятствующего остановке двигателя (7) ; Затяжка моментом 0,6 ± 0,6 2 дН.м

Рисунок : B1CM05XD



Датчик частоты вращения двигателя (8) ; Затяжка моментом 0,7 ± 0,7 2 дН.м

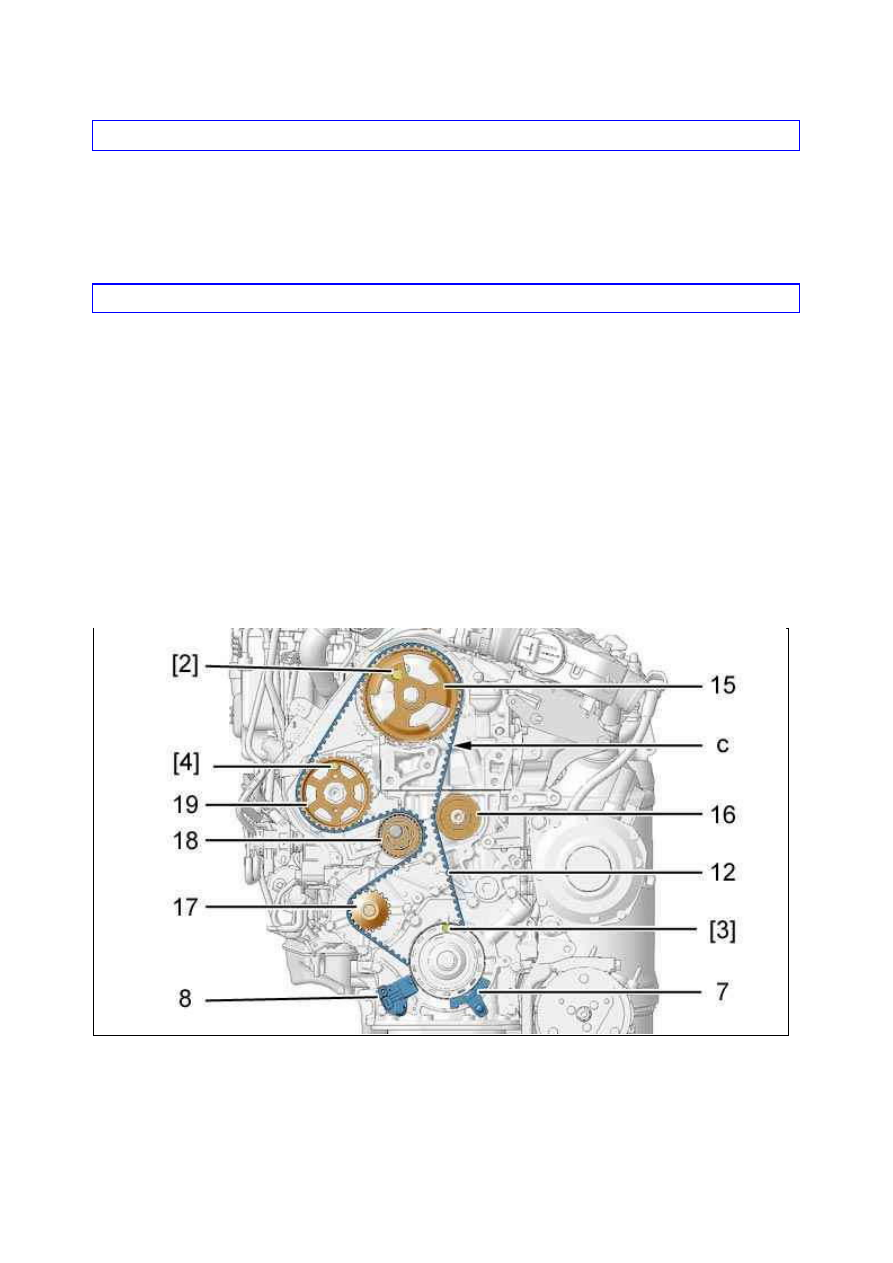

Установить ремень привода ГРМ , ветвь "c", хорошо натянув ее, в следующем порядке :



Обводной ролик (16)



Ш кив распределительного вала (15)



Ш кив топливного насоса высокого давления (19)



Ш кив насоса системы охлаждения (17)



Динамический натяжной ролик (18)

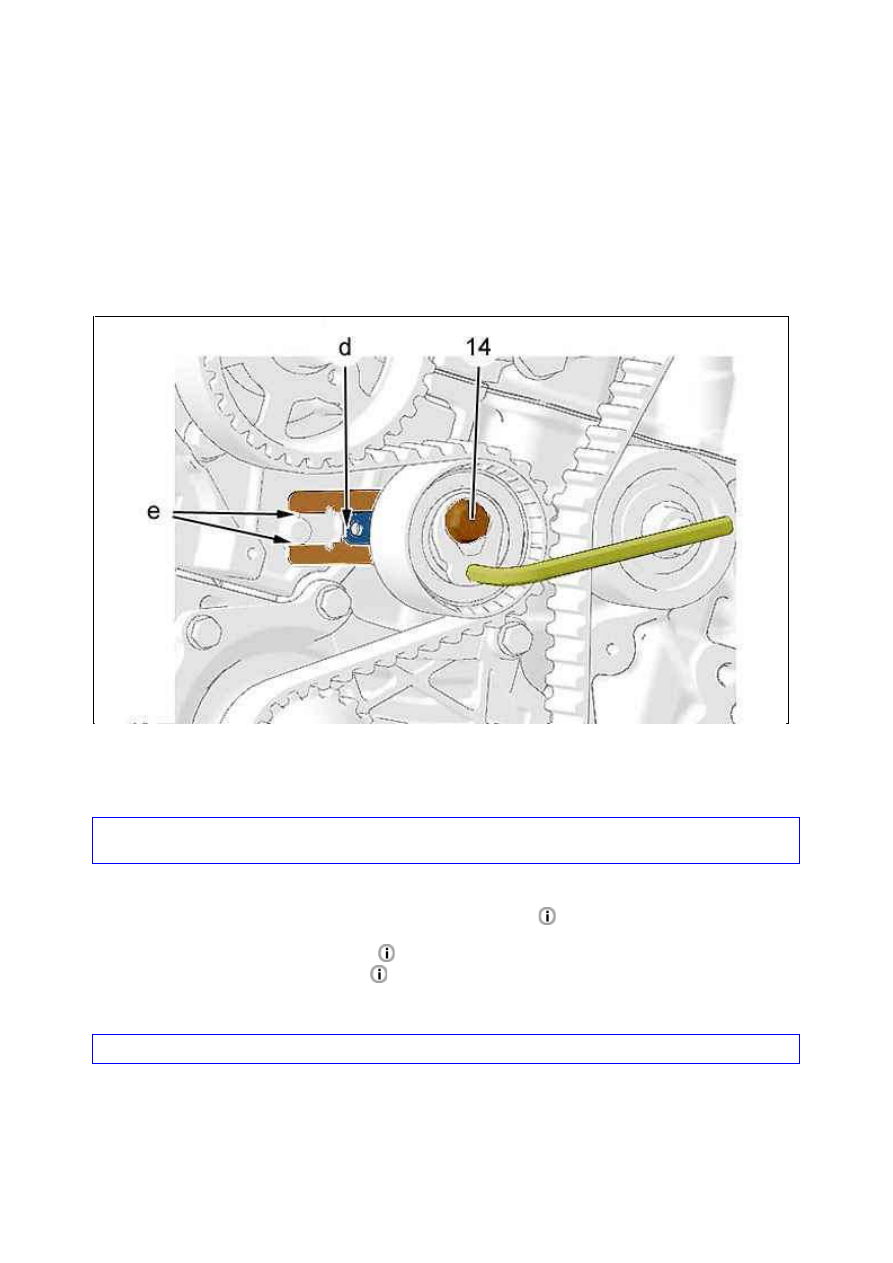

4.2. Регулировка натяжения ремня привода механизма газораспределения

Установите указатель "d" в центре промежутка "e", повернув натяжитель против часовой стрелки ; С
помощью 6­гранного ключа.
Затяните болты моментом от (14) до 2,3 ± 0,2 дН.м.

ВНИМ АНИЕ :  Указатель  "d"  динамического  натяжного  ролика  должен  располагаться  в  центре
промежутка "e".

Снимите штифты [2], [3], [4].
Установите :



Промежуточную опору двигателя (13) ;

Затянуть моментом



Комплект пластиковых опор двигателя (10)



3 болтов (11) ;

Затянуть моментом



4 болтов (9) ;

Затянуть моментом

Уберите подкатной домкрат.

ВНИМ АНИЕ : Запрещено вращать коленвал в обратном направлении.

Произведите 6 оборотов коленвала по часовой стрелке.
Зафиксировать калиброванным штифтом коленчатый вал ; С помощью штифта [3].
Проверьте расположение указателя "d".

ПРИМ ЕЧАНИЕ :  Указатель  "d"  динамического  натяжного  ролика  должен  располагаться  в  центре

Рисунок : B1EM09DD
