Peugeot Partner (B9). Руководство - часть 10

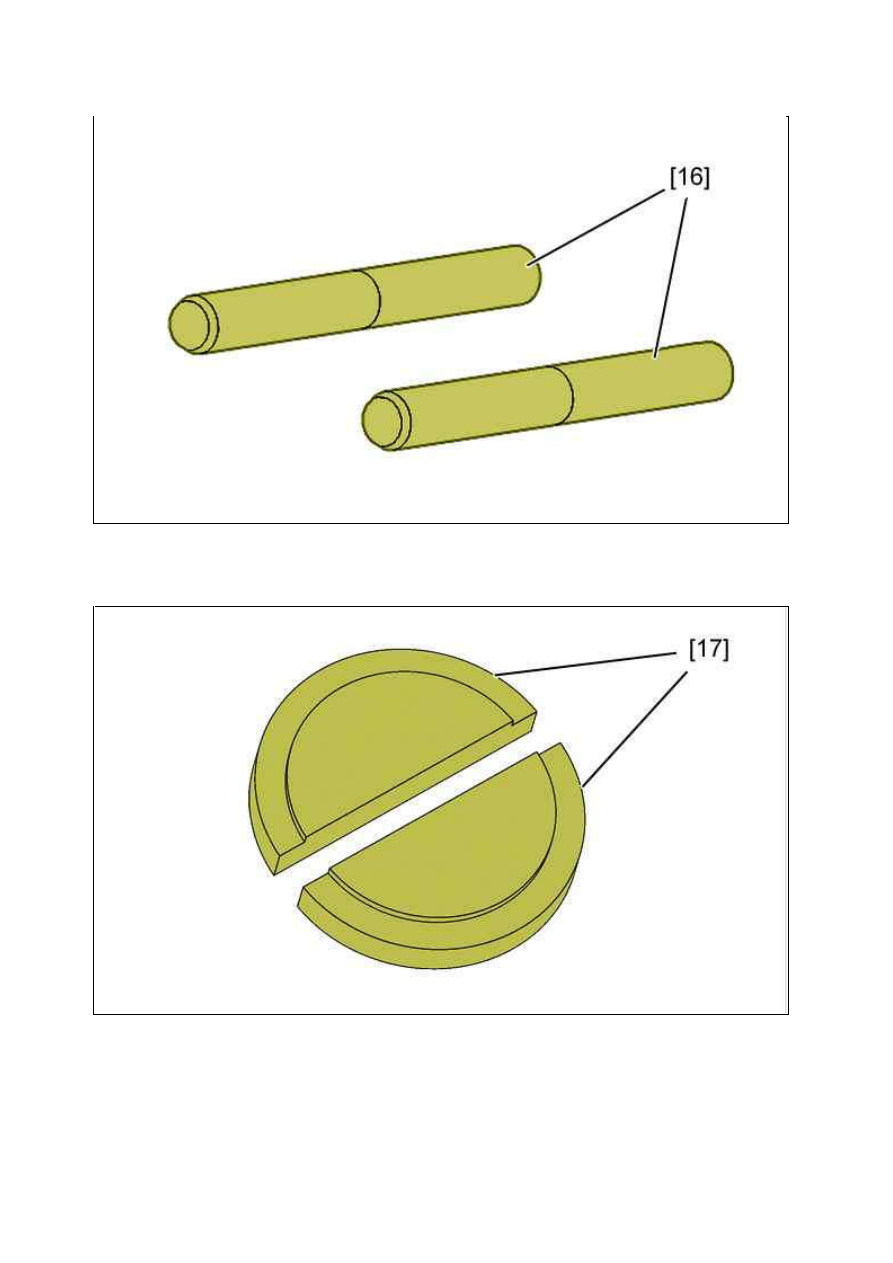

[16] Центровочные штифты картера опор шеек распределительного вала Диаметр 12 мм X2 (­).0194­N.

[17] Приспособление для центровки шатунных вкладышей (Толщиной 2 + 3 mm) (­).0194­P.

Рисунок : E5AP3LVD

Рисунок : E5AP3LWD

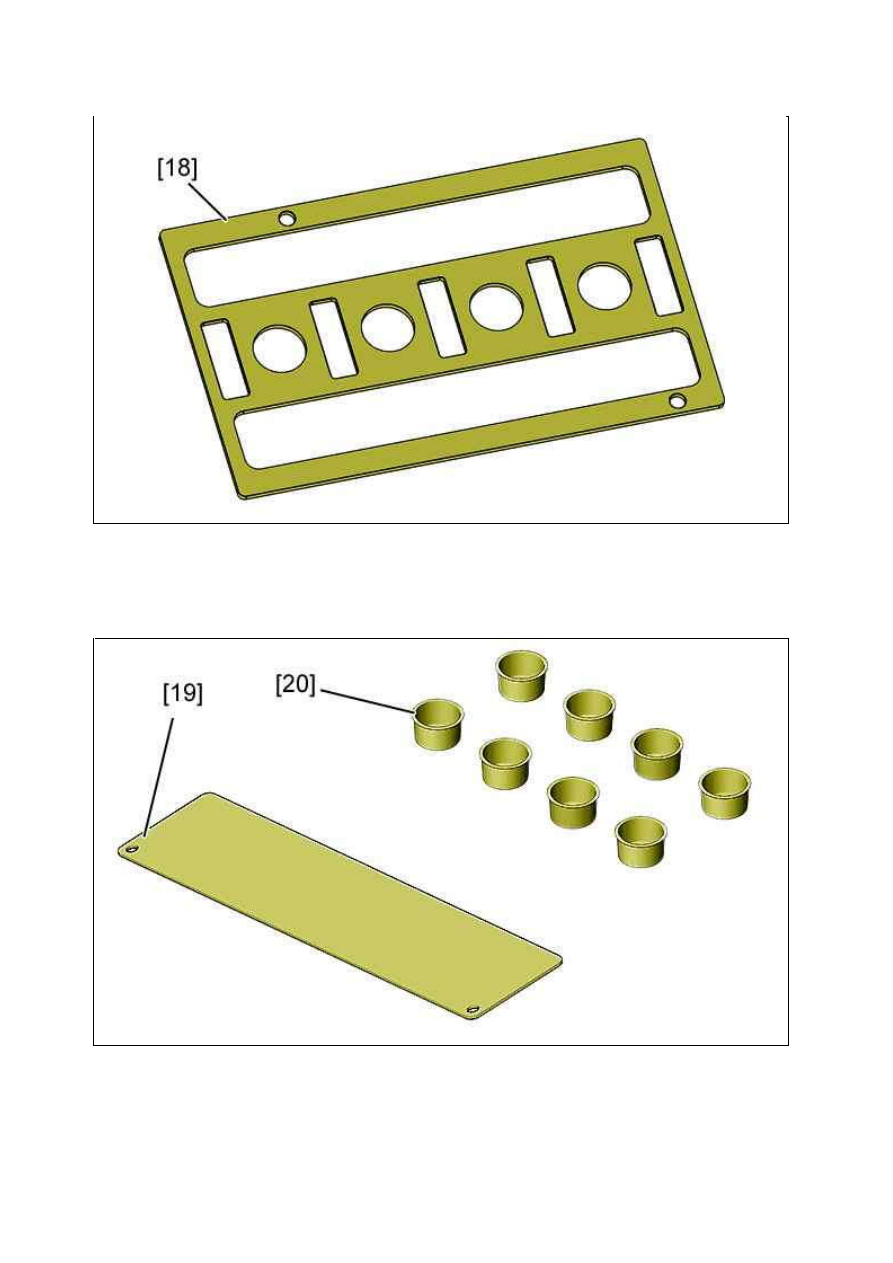

[18] Ш аблон для позиционирования вкладышей в картере крышек шеек вала (­).0194­Q.

1.6. Приспособления для защиты двигателя

Комплект для защиты двигателя : :



[19] Щиток для защиты двигателя (­).0194­T1



[20] Комплект заглушек для системы впуска воздуха (­).0194­U

Рисунок : E5AP3LXD

Рисунок : E5AP3LYD

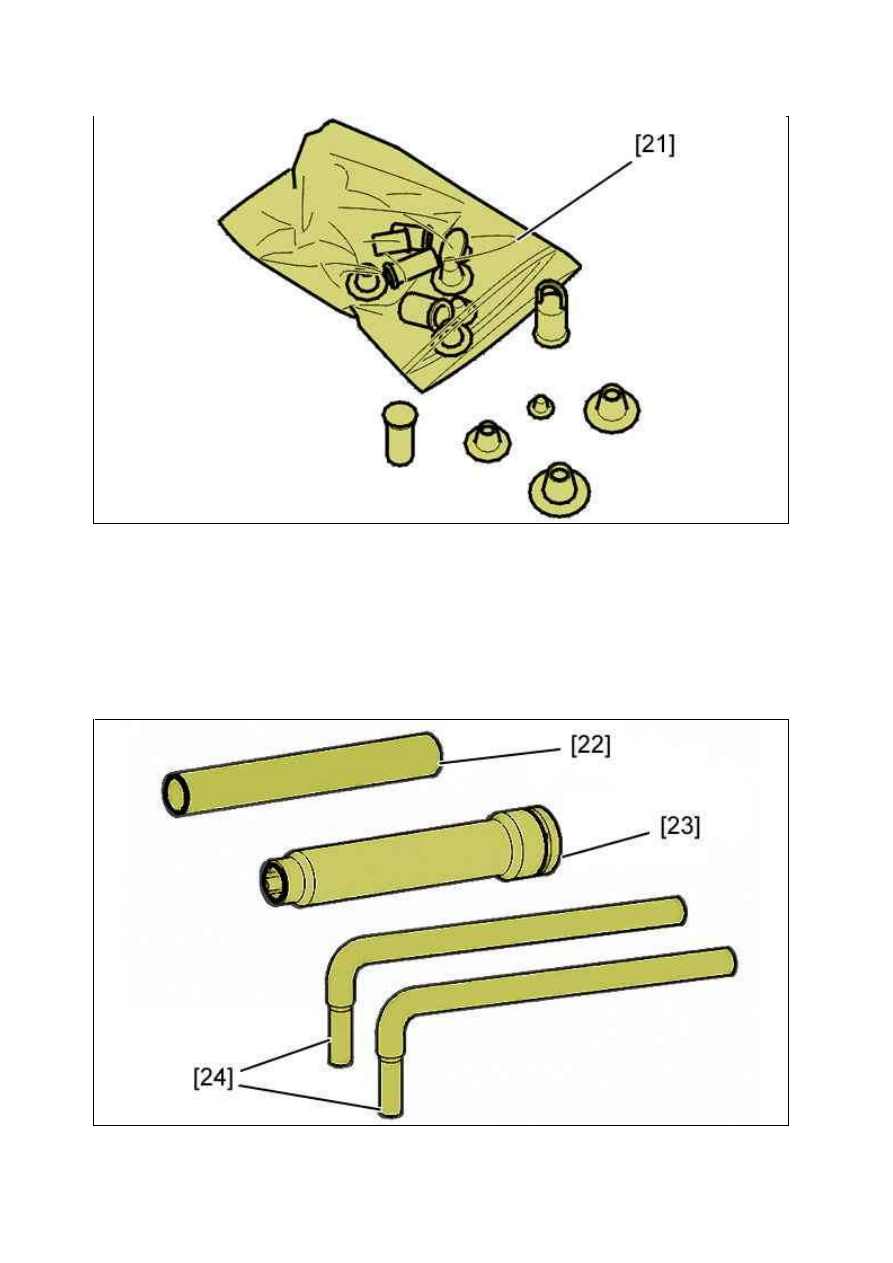

[21] Комплект заглушек (Насос высокого давления ­ Топливораспределительная рампа высокого давления ­
Форсунка ­ Топливный фильтр ) (­).0194­T.

2. Дополнительное приспособление

2.1. Приспособления для работы с головкой блока цилиндров и приспособления для
контроля головки цилиндров и блока цилиндров

Рисунок : E5AP3LZD

Рисунок : E5AP3M0D

[22] Приспособление для запрессовки уплотнительных колпачков клапанов (­).0132­W.
[23] Головка для затяжки болтов головки блока цилиндров (­).0185.
[24] рычага для отделения головки блока цилиндров  (­).0188­L.

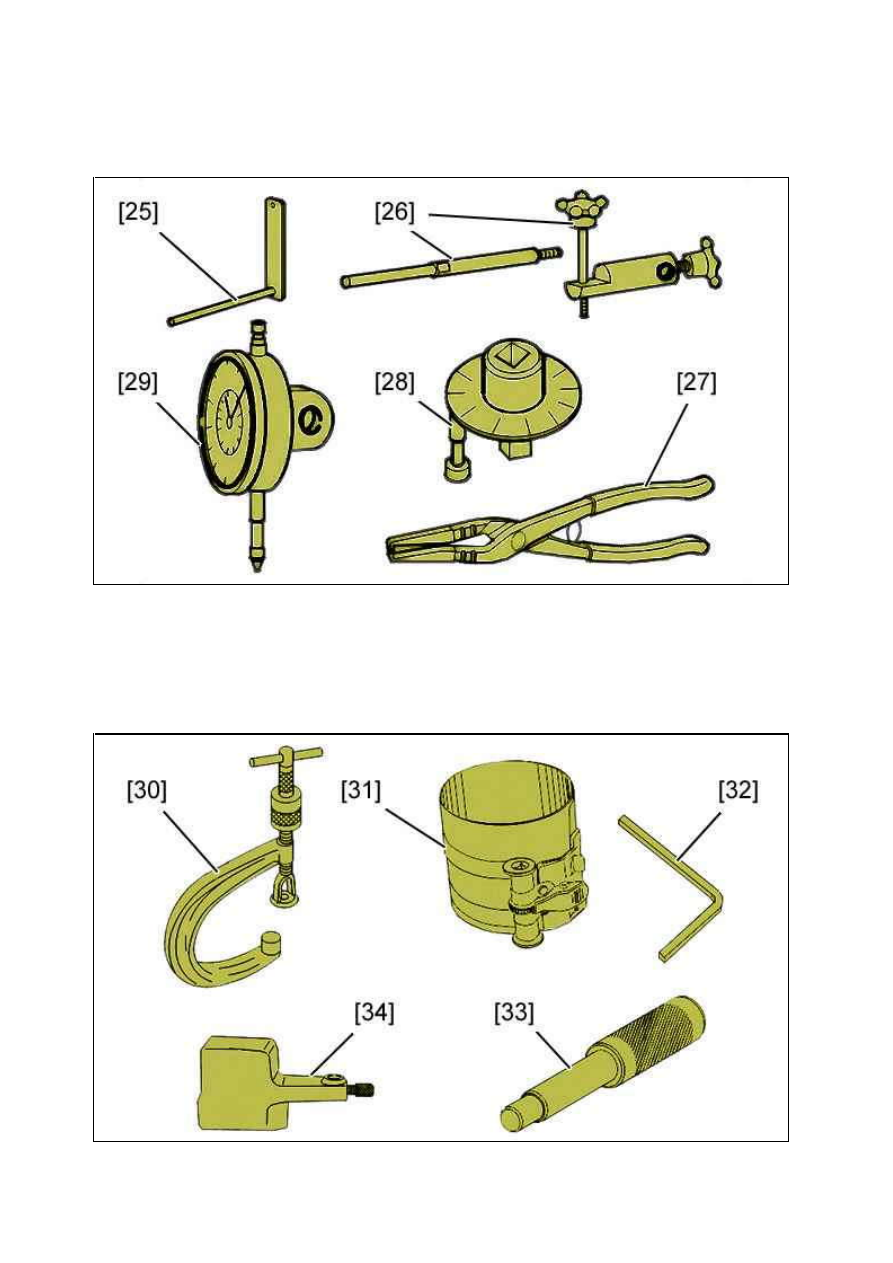

[25]опора стрелочного индикатора (­).0117­AH.
[26]опора стрелочного индикатора (­).0118­EZ/FZ.
[27] Зажим для снятия уплотнительных колпачков стержней клапанов (­).0170­A.
[28] Приспособление для угловой затяжки FACOM D.360.
[29] индикатор (­).1504.

Рисунок : E5AP3M1D

Рисунок : E5AP3M2D
