Peugeot Partner (B9). Руководство - часть 11

[30] Приспособление для сжатия пружины клапана FACOM U43.LA.
[31], [32] Оправка для установки поршневых колец FACOM 750­TB.
[33] центрирующий элемент фрикционного диска сцепления (­).0213.
[34]опора стрелочного индикатора (­).0132­C.

2.2. Дополнительное приспособление

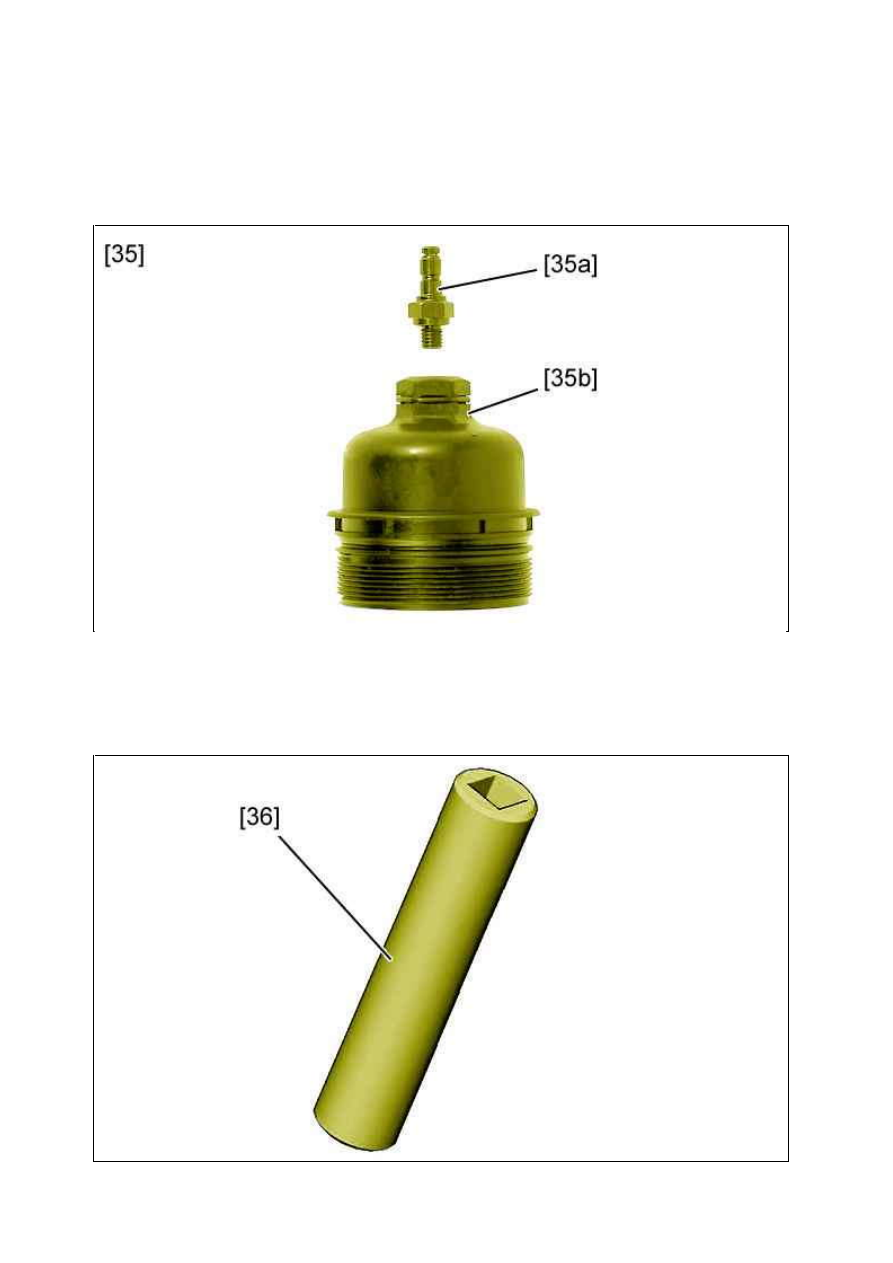

[35] Ш туцер давления масла(­).1503­J.

ПРИМ ЕЧАНИЕ : Инструментальный ящик, дополненный таким способом, становится (­).1503­ZU.

Рисунок : E5AP3M3D

[36] Длинная головка 8 мм для затяжки свечей предпускового подогрева (­).1253­B.

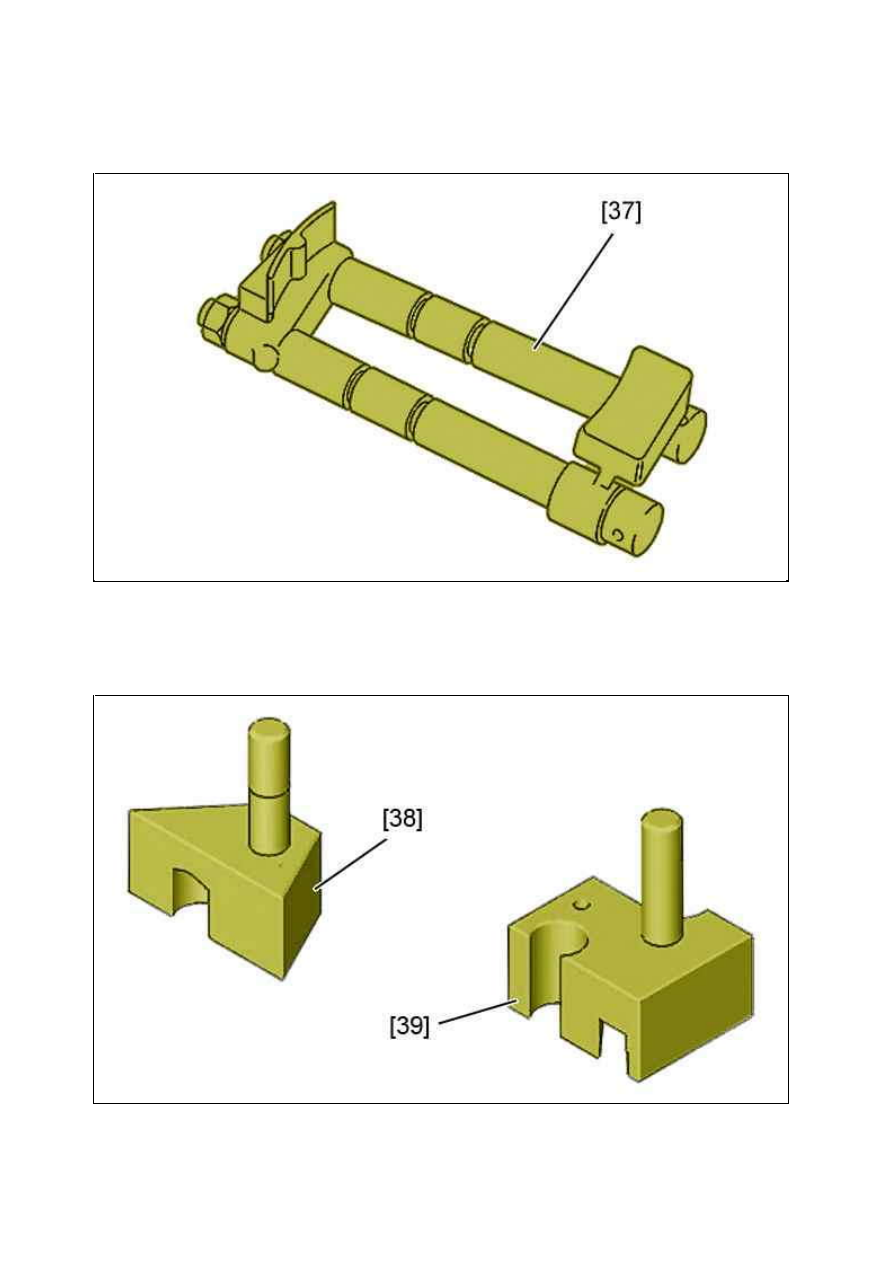

[37] Приспособление для удержания на месте шестерни распределительного вала (­).0191­M.

2.3. Приспособления для контура высокого давления дизельного топлива

[38] Прокладка позиционирования трубок форсунок 0194.V1.
[39] Прокладка позиционирования трубок форсунок 0194.V2.

Рисунок : E5AP3M4D

Рисунок : E5AP3M5D

Рисунок : E5AP3M6D

[41] Съемник уплотнительной шайбы (­).0194/2.C.

Рисунок : E5AP3M7D

М етка  Обозначение

Номер
(реферанс)

Номер
(реферанс)

[40]

Инструментальный ящик для динамометрической затяжки для
топливного контура высокого давления дизеля

4220­T

(­).1603

Рисунок : E5AP3M8D

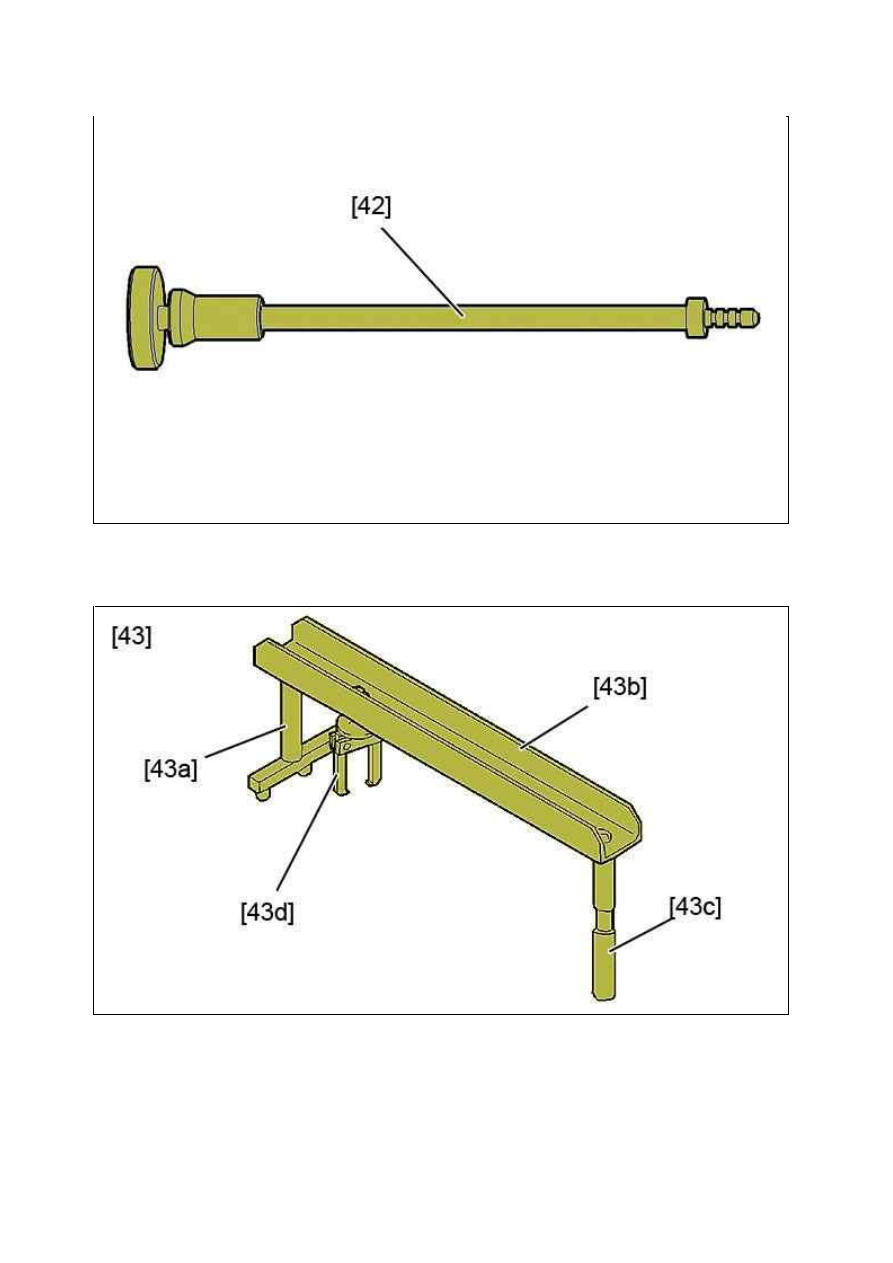

[42] Приспособление ля очистки колодцев дизельных форсунок (­).0194/2.D.

[43] Комплект для снятия дизельной форсунки (­) .1616.A/B/C1/C2.

3. Специальные приспособления для двигателя DV4TED4

Рисунок : E5AP3M9D

Рисунок : E5AP3MAD
