Peugeot Partner (B9). Руководство - часть 5

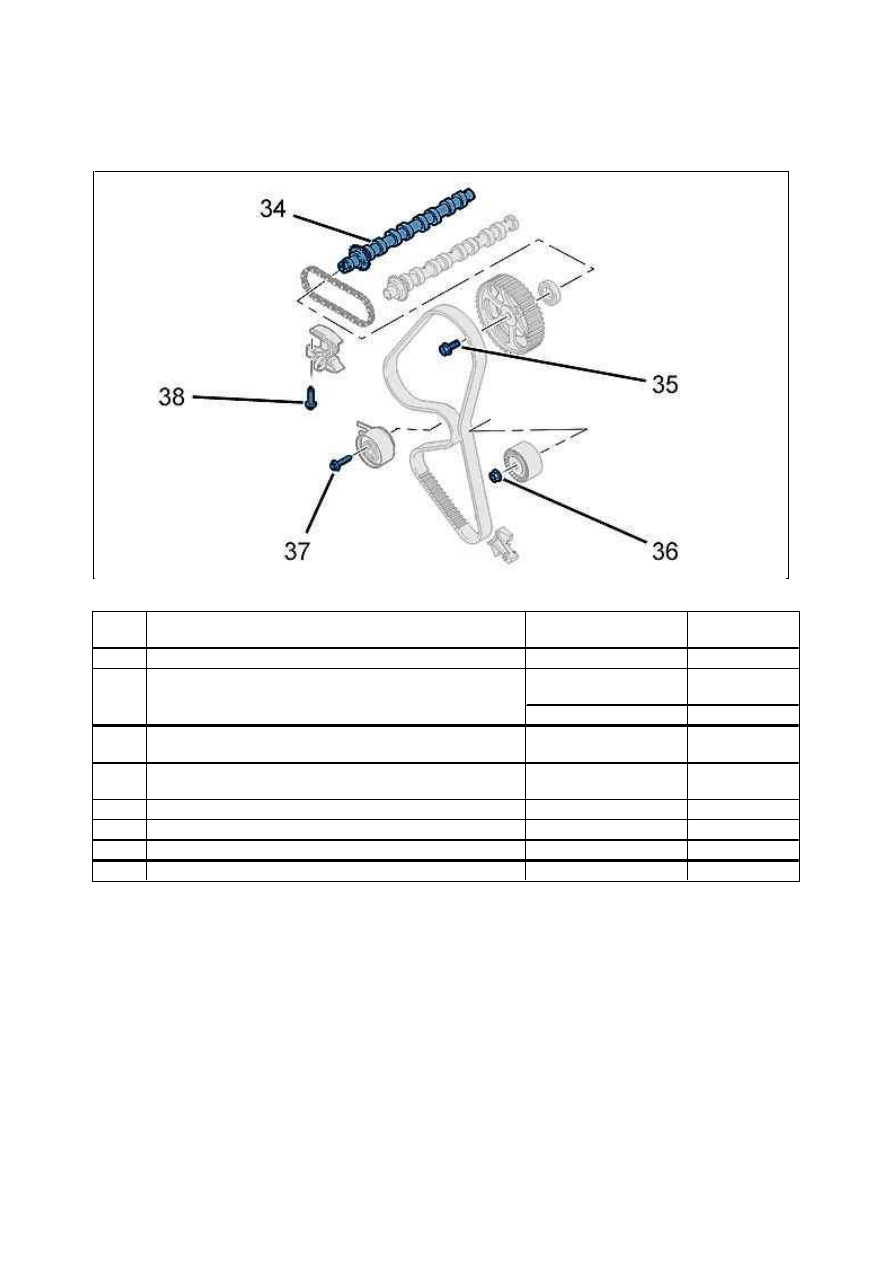

4. М еханизм ГРМ

5. К онтур впрыскивания

5.1. Система впрыска топлива BOSCH

Рисунок : B1EP1HQD

М етка  Обозначение

Этап

М омент
затяжки

(34)

Крышки опор шеек распределительного вала

Затяжка

1 дН.м

(35)

Ш кив распределительного вала

Предварительная
затяжка

2 дН.м

Угловая затяжка

50 °

(36)

Обводной ролик ремня привода газораспределительного
механизма

Затяжка

3,7 дН.м

(37)

Ролик натяжения ремня привода распределительного вала Затяжка

2,3 дН.м

(38)

Натяжитель цепи привода распределительного вала

Затяжка

1 дН.м

­

болта ­ Угольник регулировки ГРМ

Затяжка

0,6 дН.м

­

болта ­ Датчик частоты вращения двигателя

Затяжка

0,8 дН.м

­

болта ­ Датчик положения распределительного вала

Затяжка

0,6 дН.м

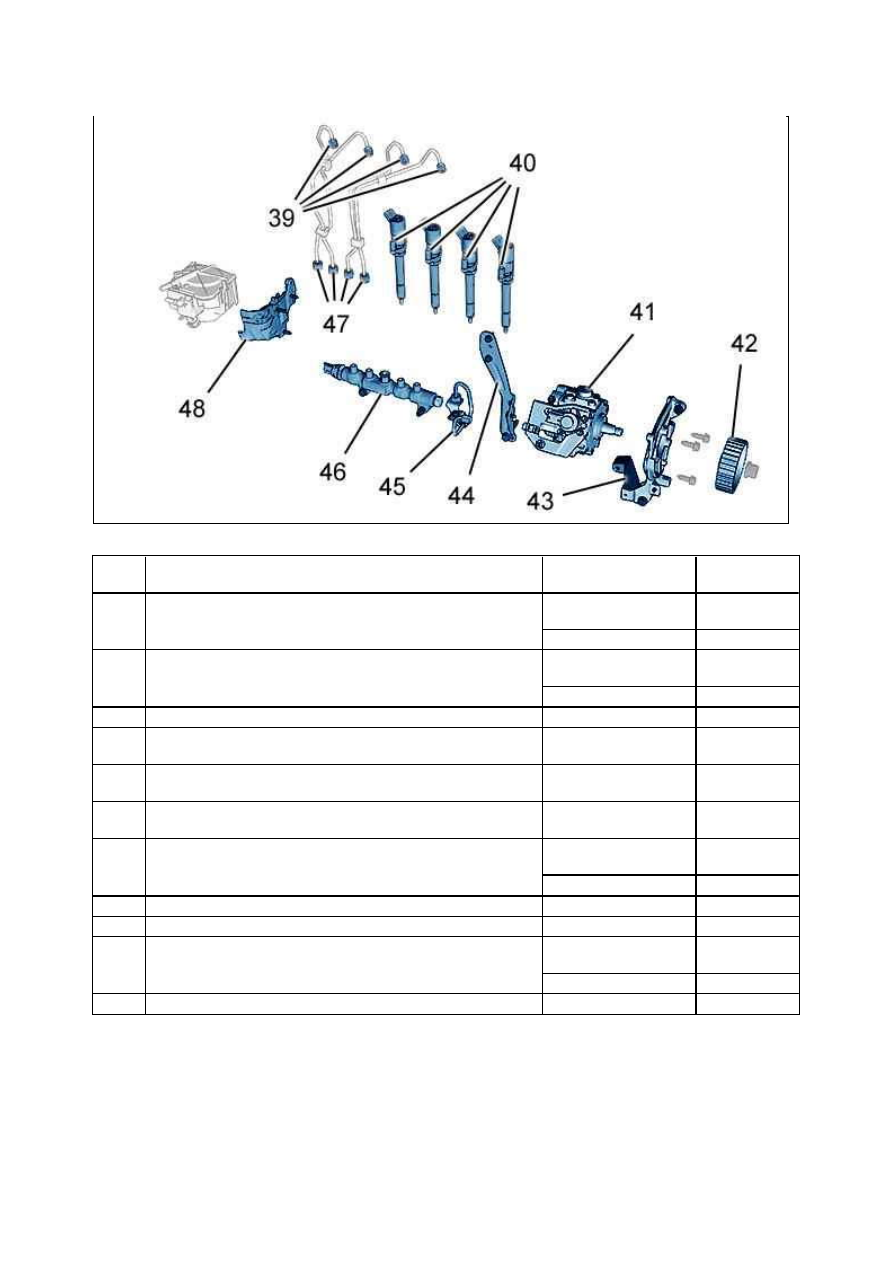

5.2. Система впрыска топлива DELPHI  (Двигателя DV4TED4)

Рисунок : B1HP22SD

М етка  Обозначение

Этап

М омент
затяжки

(39)

Ш туцер на форсунке дизельного двигателя

Предварительная
затяжка

2 дН.м

Затяжка

2,5 дН.м

(40)

Гайка скобы крепления форсунки

Предварительная
затяжка

0,4 дН.м

Угловая затяжка

75 °

(41)

Дизельный топливный насос высокого давления на опоре

Затяжка

2,2 дН.м

(42)

Ш кив привода дизельного топливного насоса высокого
давления

Затяжка

5 дН.м

(43)

Передняя опора дизельного топливного насоса высокого
давления

Затяжка

2 дН.м

(44)

Задняя опора дизельного топливного насоса высокого
давления

Затяжка

2 дН.м

(45)

Соединительный элемент трубки на дизельном топливном
насосе высокого давления

Предварительная
затяжка

2 дН.м

Затяжка

2,5 дН.м

(46a)    Топливная рампа высокого давления на блоке двигателя

Затяжка

2,2 дН.м

(46b)    Топливный датчик высокого давления

Затяжка

4,5 дН.м

(47)

Соединительные элементы трубок на топливной рампе
высокого давления

Предварительная
затяжка

2 дН.м

Затяжка

2,5 дН.м

(48)

Опора топливного фильтра

Затяжка

0,7 дН.м

6. Навесное оборудование

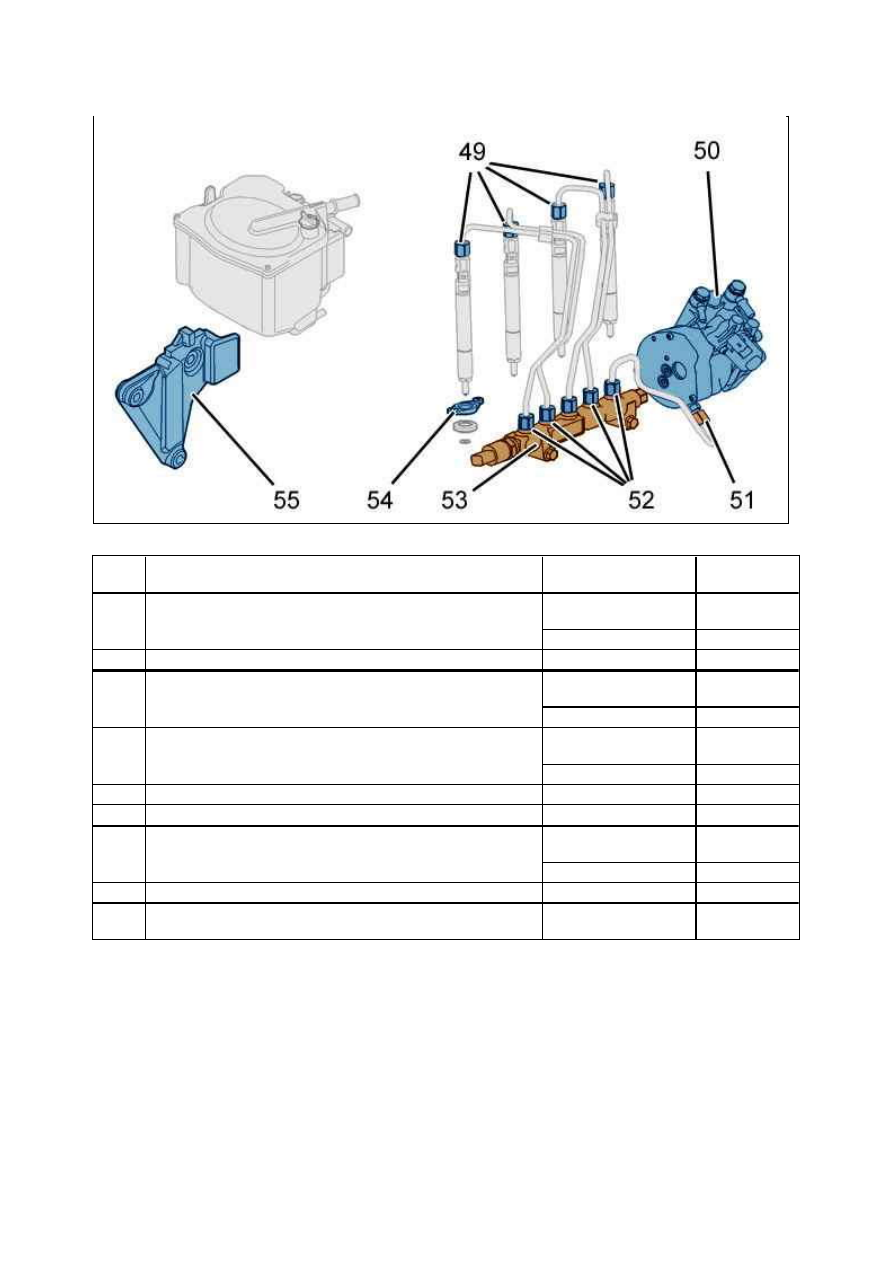

6.1. Версия без сажевого фильтра

Рисунок : B1HP28YD

М етка  Обозначение

Этап

М омент
затяжки

(49)

Ш туцер на форсунке дизельного двигателя

Предварительная
затяжка

2 дН.м

Затяжка

2,5 дН.м

(50)

Дизельный топливный насос высокого давления на опоре

Затяжка

2,2 дН.м

(51)

Соединительный элемент трубки на дизельном топливном
насосе высокого давления

Предварительная
затяжка

2 дН.м

Затяжка

2,5 дН.м

(52)

Соединительные элементы трубок на топливной рампе
высокого давления

Предварительная
затяжка

2 дН.м

Затяжка

2,5 дН.м

(53a)    Топливная рампа высокого давления на блоке двигателя

Затяжка

2,2 дН.м

(53b)    Топливный датчик высокого давления

Затяжка

4,5 дН.м

(54)

Гайка скобы крепления форсунки

Предварительная
затяжка

0,5 дН.м

Угловая затяжка

65 °

(55)

Опора топливного фильтра

Затяжка

0,8 дН.м

­

Ш кив привода дизельного топливного насоса высокого
давления

Затяжка

5 дН.м

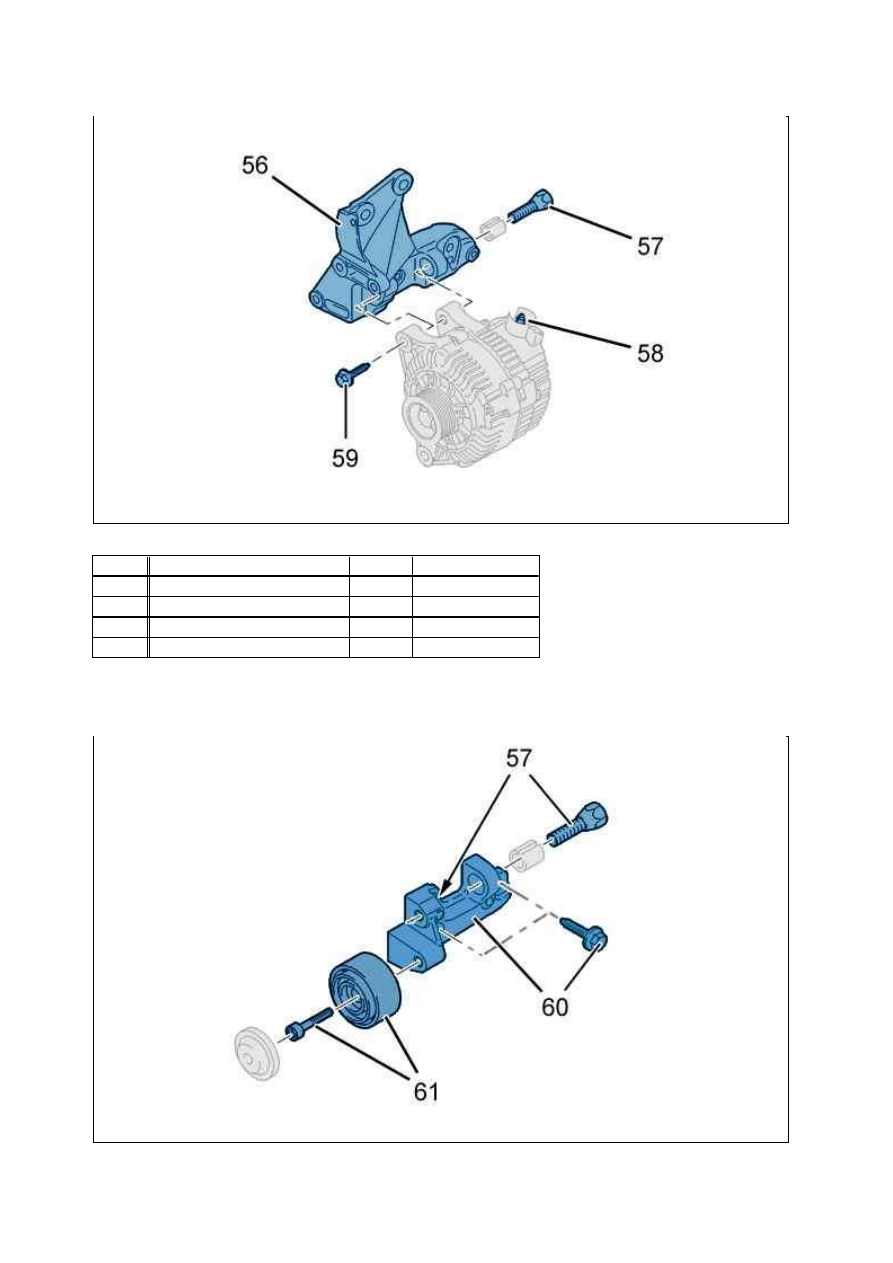

6.2. Версия без кондиционера воздуха

Рисунок : D1AP04MD

М етка  Обозначение

Этап

М омент затяжки

(56)

Опора многофункциональная  Затяжка  2 дН.м

(57)

болта ­ Генератор

Затяжка  4,9 дН.м

(58)

Цепь мощности генератора

Затяжка  1,6 дН.м

(59)

болта ­ Генератор

Затяжка  4,1 дН.м

Рисунок : D1AP02UD
