Peugeot Partner (B9). Руководство - часть 6

6.3. Версия с кондиционером воздуха

6.4. Версия с сажевым фильтром

М етка  Обозначение

Этап

М омент затяжки

(57)

болта ­ Генератор

Затяжка  4,9 дН.м

(60)

болта ­ Опора для монтажа навесного оборудования  Затяжка  2 дН.м

(61)

болта ­ Промежуточный ролик

Затяжка  4,5 дН.м

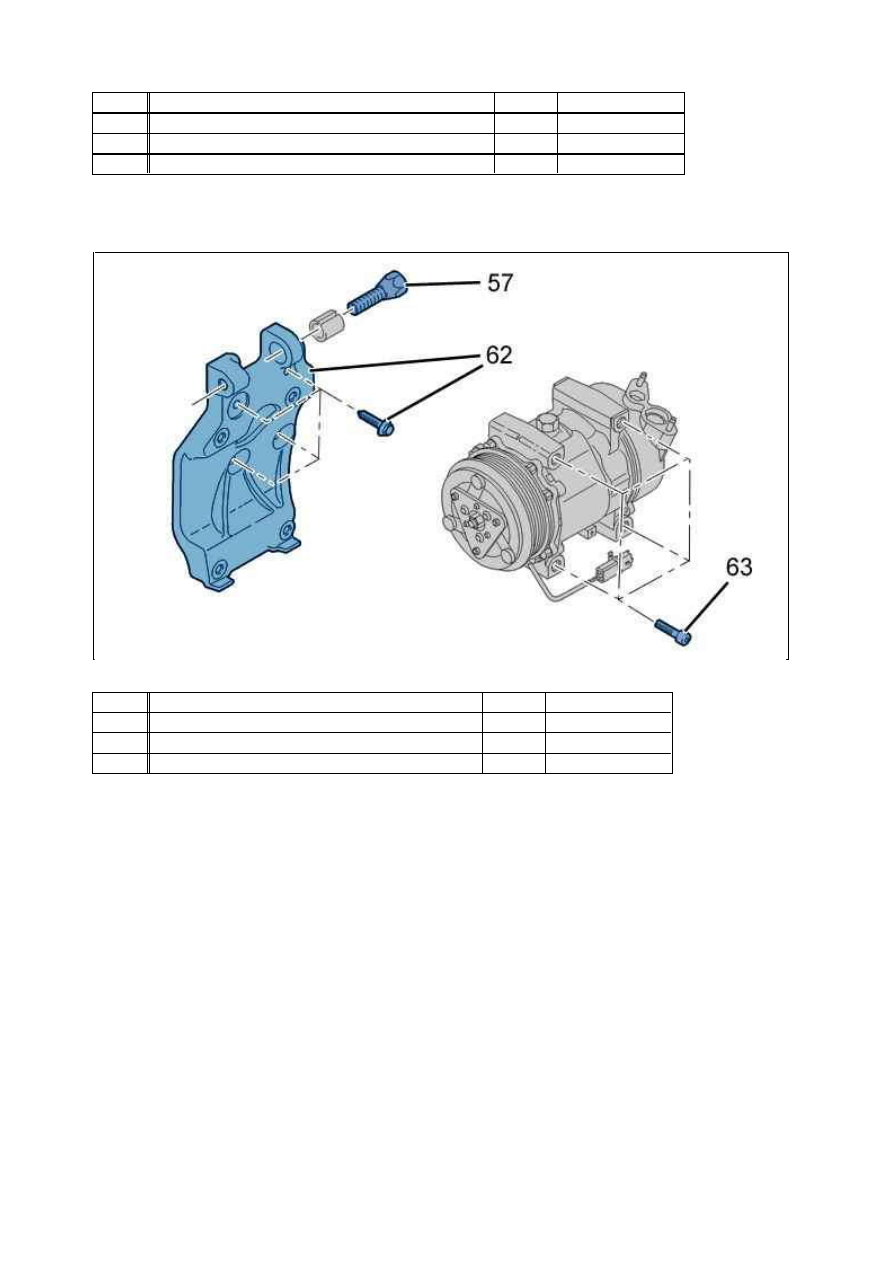

Рисунок : D1AP02VD

М етка  Обозначение

Этап

М омент затяжки

(57)

болта ­ Генератор

Затяжка  4,9 дН.м

(62)

болта ­ Опора компрессора кондиционера воздуха  Затяжка  2 дН.м

(63)

болта ­ компрессор кондиционера воздуха

Затяжка  2,4 дН.м

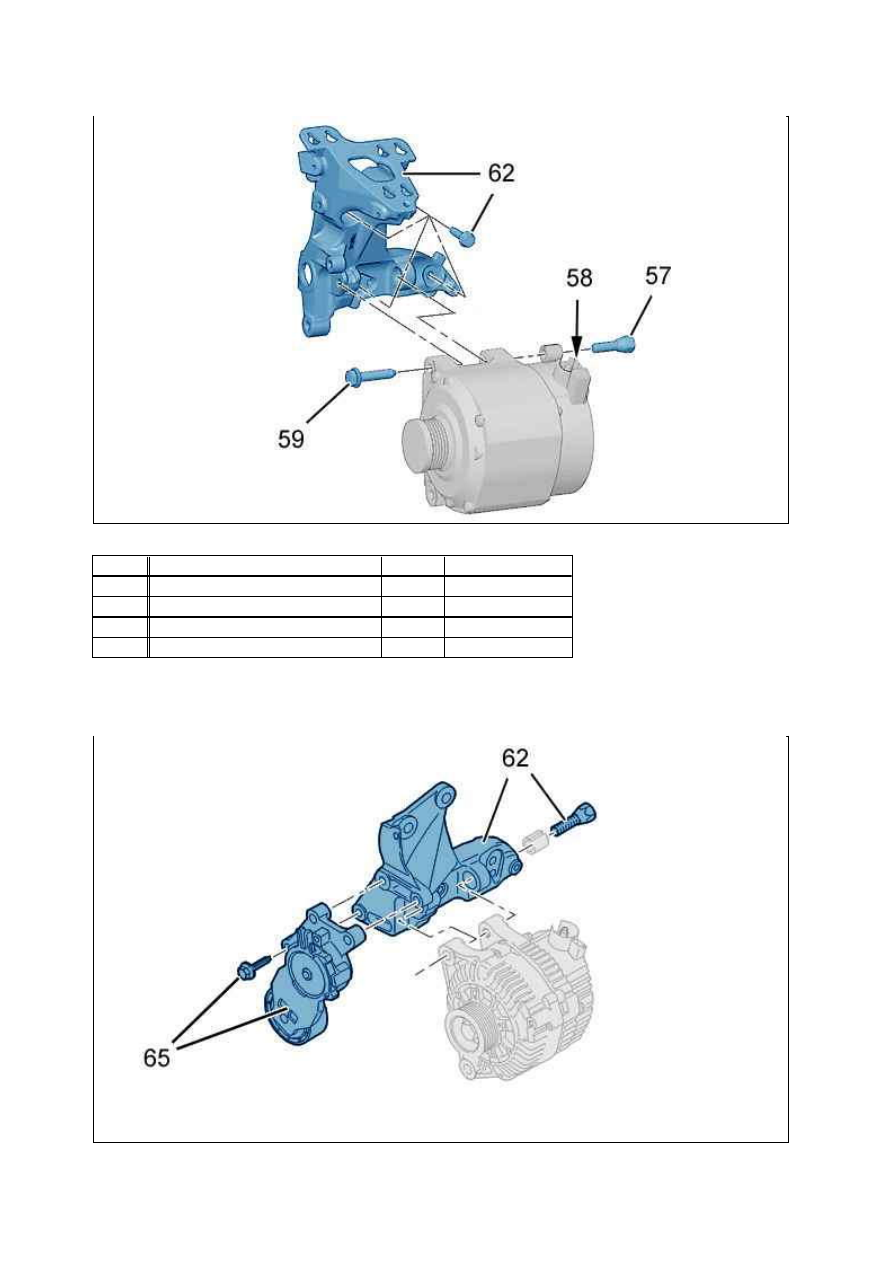

6.5. Динамический натяжной ролик ­ Электрический рулевой усилитель

Рисунок : D1AP04ND

М етка  Обозначение

Этап

М омент затяжки

(57)

болта ­ Генератор

Затяжка  4,9 дН.м

(58)

гайка ­ Цепь мощности генератора  Затяжка  1,6 дН.м

(59)

болта ­ Генератор

Затяжка  4,1 дН.м

(62)

болта ­ Опора верхняя генератора  Затяжка  2 дН.м

Рисунок : D1AP04PD

6.6. Динамический натяжной ролик ­ Рулевой гидравлический усилитель

М етка  Обозначение

Этап

М омент
затяжки

(62)

болта ­ Опора верхняя генератора

Затяжка  2 дН.м

(65a)    болта ­ Ремень привода навесного оборудования (Ремень привода

навесного оборудования )

Затяжка  2,1 дН.м

Рисунок : D1AP04QD

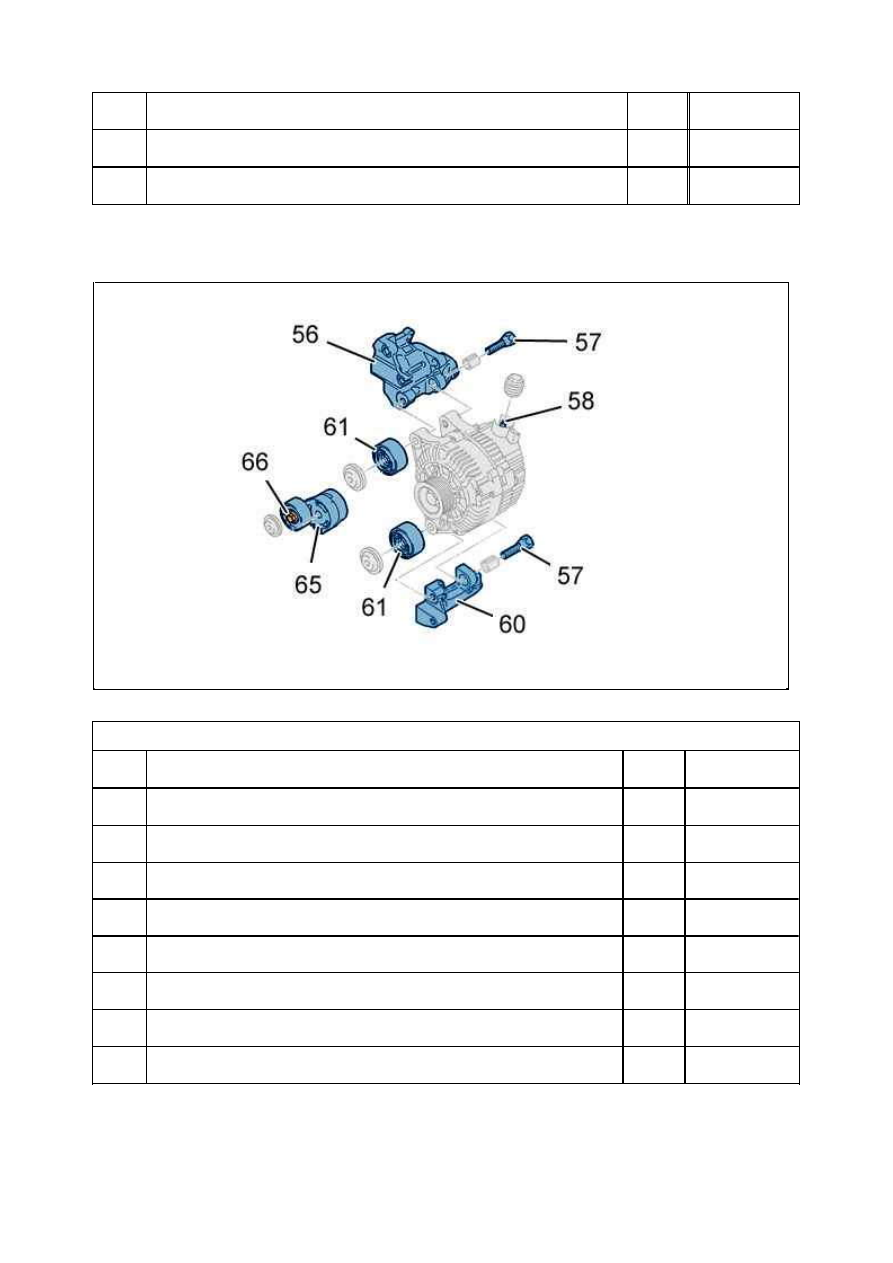

Версия без кондиционера воздуха

М етка  Обозначение

Этап

М омент
затяжки

(56)

Опора многофункциональная

Затяжка  2 дН.м

(57)

болта ­ Генератор

Затяжка  4,9 дН.м

(58)

Цепь мощности генератора

Затяжка  1,6 дН.м

(59)

болта ­ Генератор

Затяжка  4,1 дН.м

(60)

болта ­ Опора для монтажа навесного оборудования

Затяжка  2 дН.м

(61)

болта ­ Промежуточный ролик

Затяжка  4,5 дН.м

(65b)    болта ­ Автоматический натяжной ролик (Ремень привода навесного

оборудования )

Затяжка  3 дН.м

(66)

болта ­ Автоматический натяжной ролик (Ремень привода навесного
оборудования )

Затяжка  2,1 дН.м

7. Стартер

Рисунок : D1AP04RD

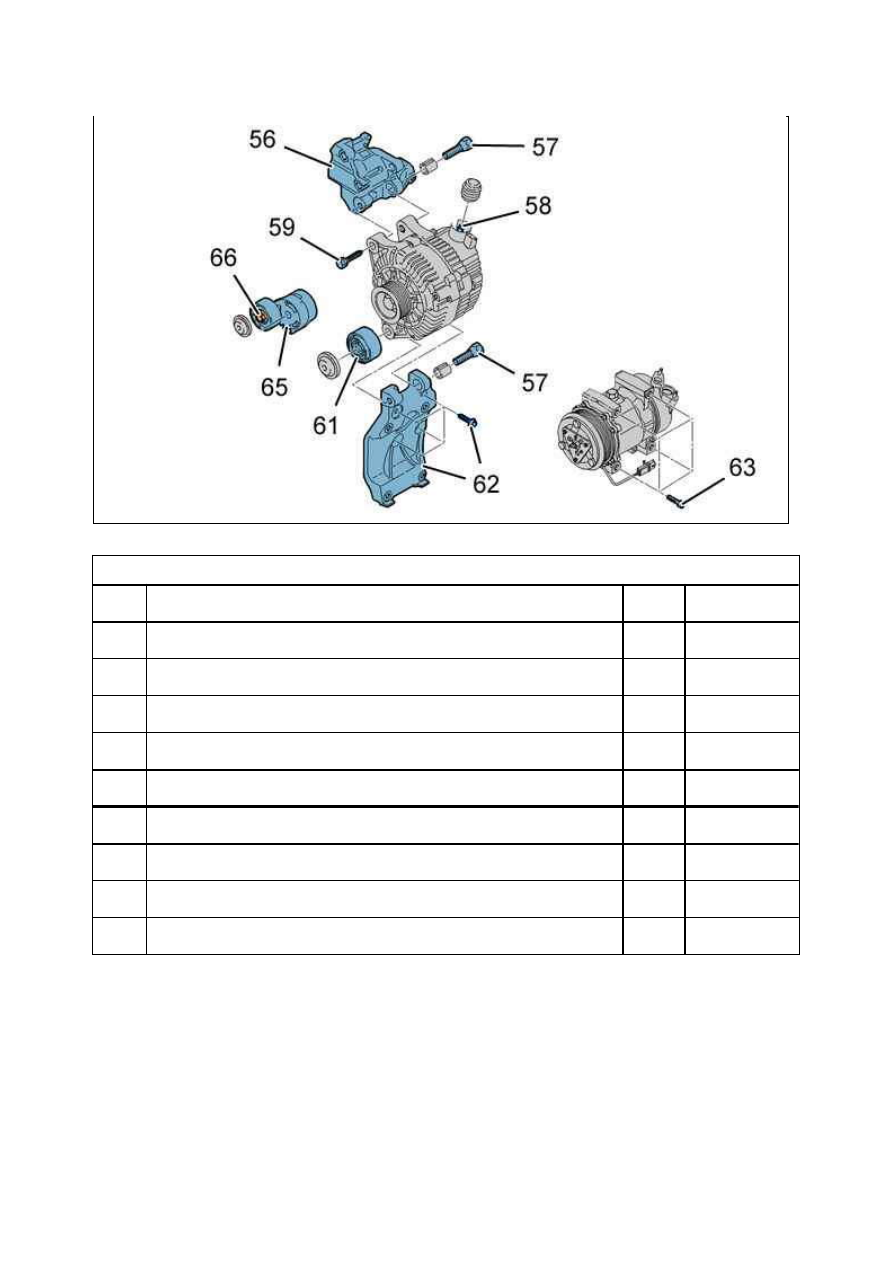

Версия с кондиционером воздуха

М етка  Обозначение

Этап

М омент
затяжки

(56)

Опора многофункциональная

Затяжка  2 дН.м

(57)

болта ­ Генератор

Затяжка  4,9 дН.м

(58)

Цепь мощности генератора

Затяжка  1,6 дН.м

(59)

болта ­ Генератор

Затяжка  4,1 дН.м

(60)

болта ­ Опора для монтажа навесного оборудования

Затяжка  2 дН.м

(61)

болта ­ Промежуточный ролик

Затяжка  4,5 дН.м

(62)

болта ­ Опора компрессора кондиционера воздуха

Затяжка  2 дН.м

(65b)    болта ­ Автоматический натяжной ролик (Ремень привода навесного

оборудования )

Затяжка  3 дН.м

(66)

болта ­ Автоматический натяжной ролик (Ремень привода навесного
оборудования )

Затяжка  2,1 дН.м
