Peugeot Partner (B9). Руководство - часть 3

М ОМ ЕНТЫ ЗАТЯЖК И : ДВИГАТЕЛИ DV6 16 S (EURO 4)

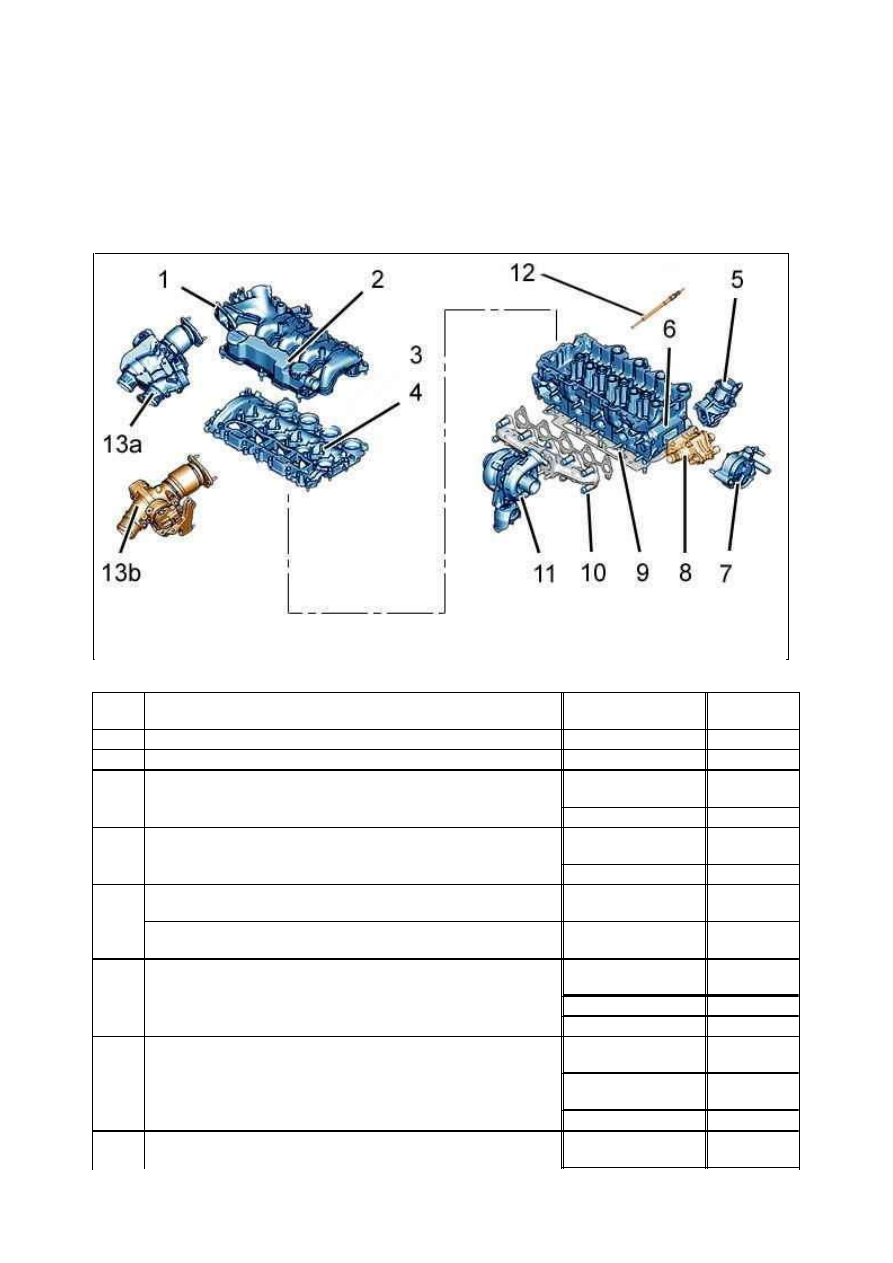

1. Головка блока цилиндров

Рисунок : B1BB0K5D

М етка  Обозначение

Этап

М омент
затяжки

(1)

Впускной коллектор (* )

Затяжка

1,3 дН.м

(2)

Маслоотделитель (* )

Затяжка

1,3 дН.м

(3)

болта ­ Картеры опор распределительных валов (* )

Предварительная
затяжка

0,5 дН.м

Затяжка

1 дН.м

(4)

шпилек ­ Картеры опор распределительных валов

Предварительная
затяжка

0,5 дН.м

Затяжка

1 дН.м

(5)

Электроклапан системы рециркуляции отработавших газов
(EGR) (В зависимости от комплектации)

Затяжка

1,2 дН.м

Электромагнитный клапан системы рециркуляции
отработавших газов (EGR) (В зависимости от комплектации)

Затяжка

1 дН.м

(6)

Головка блока цилиндров (* )

Предварительная
затяжка

2 дН.м

Затяжка

4 дН.м

Угловая затяжка

260 °

(7)

вакуумный насос

Предварительная
затяжка

0,3 дН.м

Предварительная
затяжка

0,5 дН.м

Затяжка

2 дН.м

(8)

Блок выхода охлаждающей жидкости

Предварительная
затяжка

0,3 дН.м

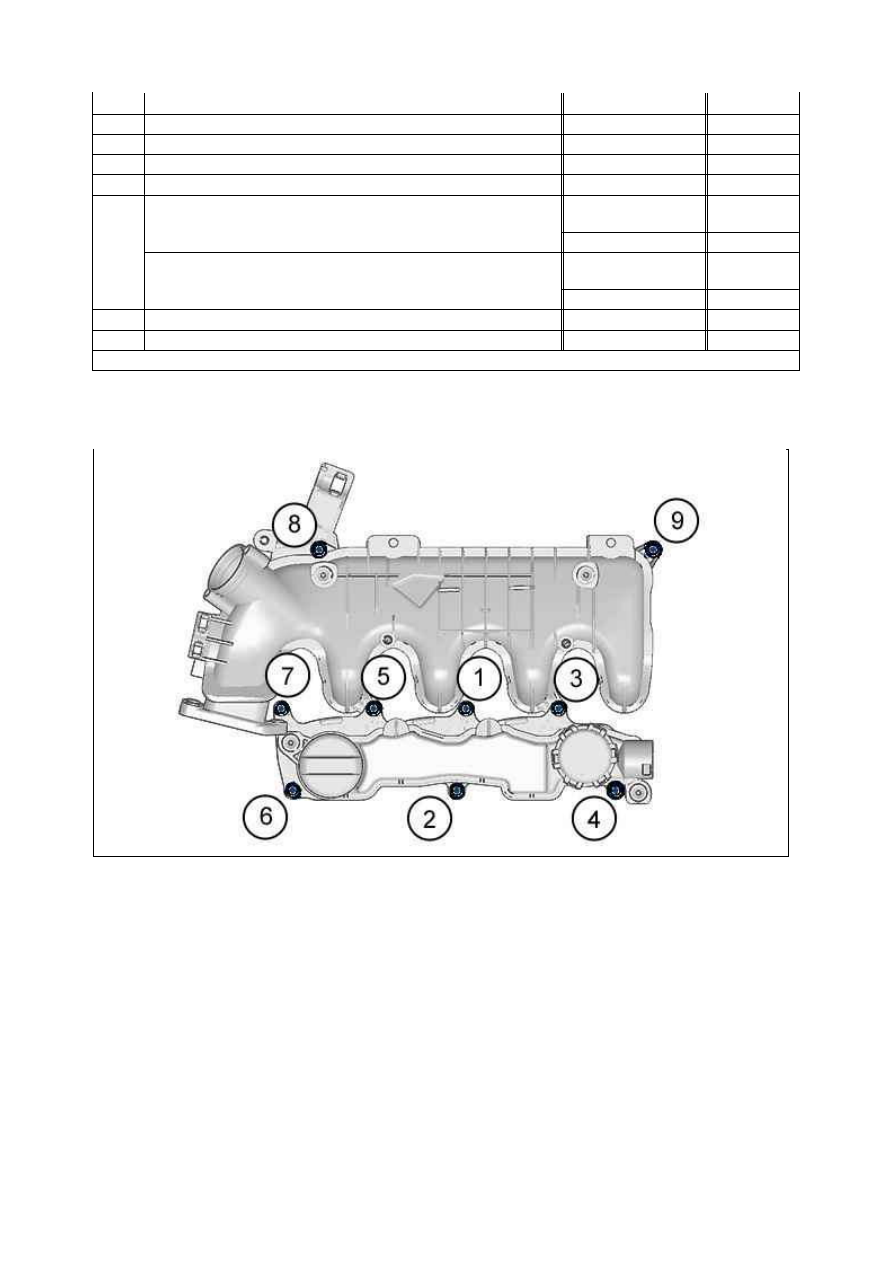

1.1. Порядок затяжки болтов коллектора для впуска воздуха на маслоотделителе

Соблюдать правильный порядок затяжки резьбовых соединений.

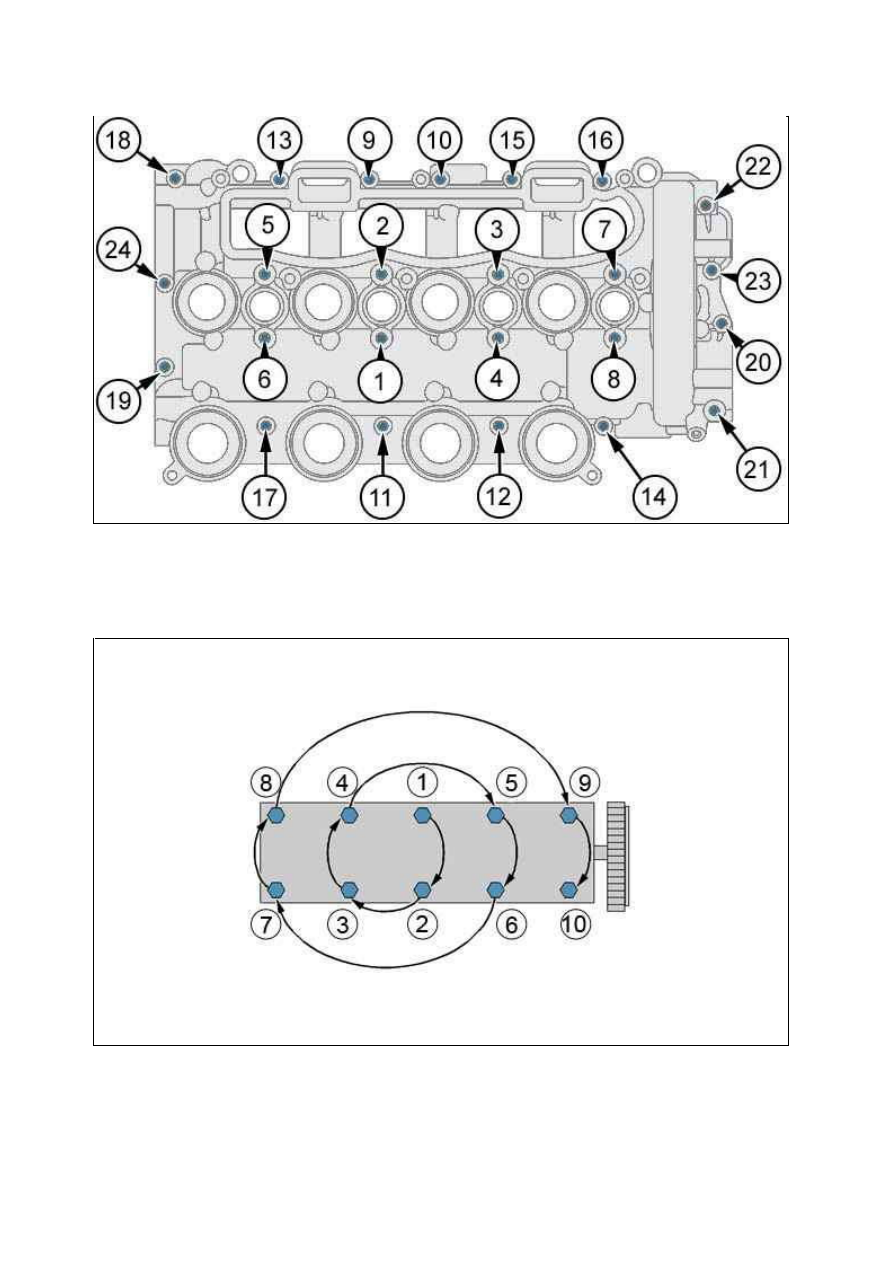

1.2. Порядок затяжки болтов картера крышек подшипников распределительных
валов

Затяжка

0,7 дН.м

(9)

Выпускной коллектор

Затяжка

2,5 дН.м

(10)

шпилек ­ Выпускной коллектор

Затяжка

1 дН.м

(11)

гайки ­ турбокомпрессор

Затяжка

2,6 дН.м

(12)

Свечи предварительного подогрева

Затяжка

0,9 дН.м

(13)

Двойной блок дроссельной заслонки (В зависимости от
комплектации)

Предварительная
затяжка

0,1 дН.м

Затяжка

0,9 дН.м

Дозатор воздуха (В зависимости от комплектации)

Предварительная
затяжка

0,1 дН.м

Затяжка

0,9 дН.м

­

болта ­ Датчик контроля давления впускного воздуха

Затяжка

0,8 дН.м

­

болта ­ Датчик температуры нагнетаемого воздуха

Затяжка

0,8 дН.м

(* ) Соблюдать правильный порядок затяжки резьбовых соединений

Рисунок : B1DP25WD

Соблюдать правильный порядок затяжки резьбовых соединений.

1.3. Порядок затяжки болтов головки блока цилиндров (6)

Соблюдать правильный порядок затяжки резьбовых соединений.

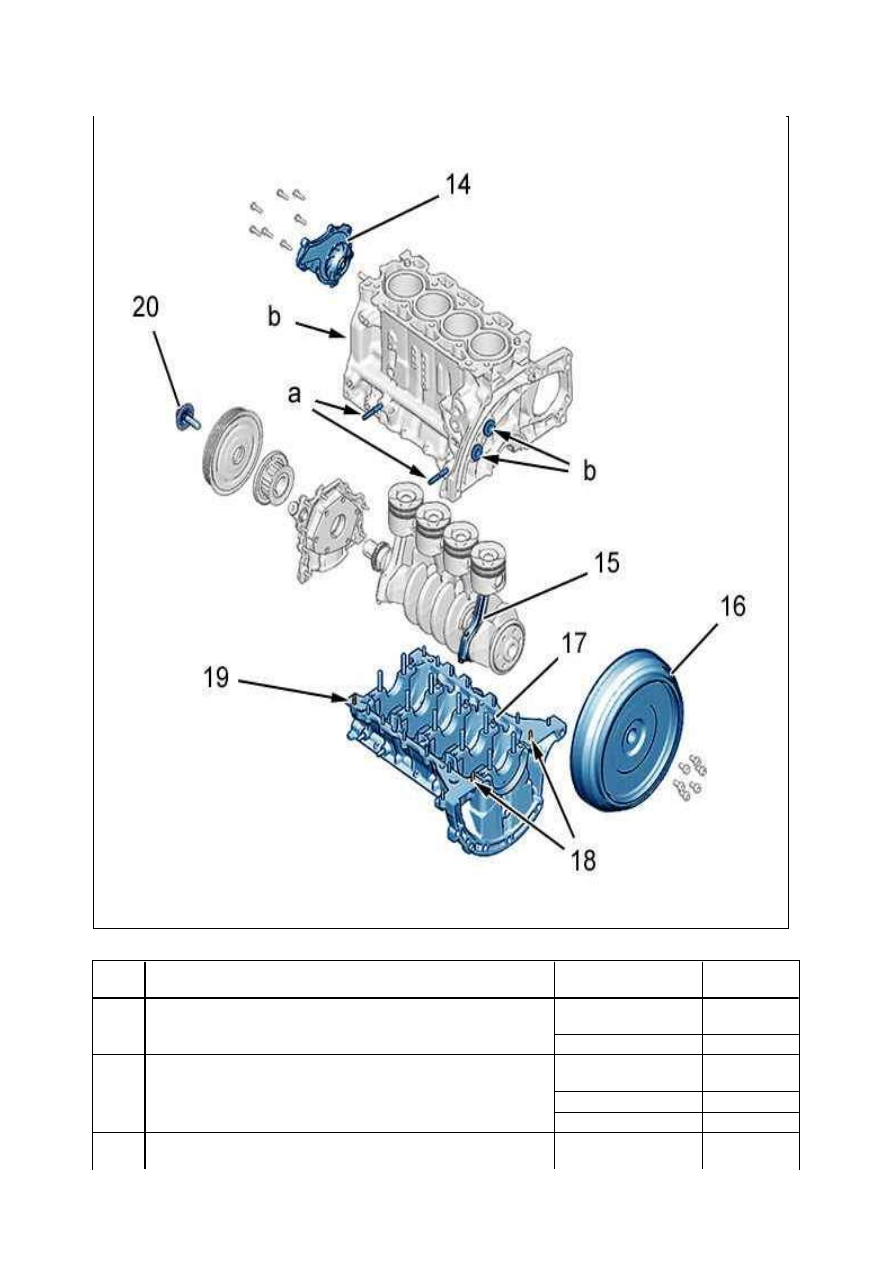

2. Блок цилиндров

Рисунок : B1DP1D7D

Рисунок : B1DP25XD

Рисунок : B1BB0RUP

М етка  Обозначение

Этап

М омент
затяжки

(14)

Насос системы охлаждения (* )

Предварительная
затяжка

0,4 дН.м

Затяжка

0,9 дН.м

(15)

Ш атунные болты

Предварительная
затяжка

0,5 дН.м

Затяжка

1 дН.м

Угловая затяжка

130 °

(16)

Двойной демпфирующий маховик (В зависимости от

Предварительная

2,5 дН.м
