ЗНАЧЕНИЯ ДЛЯ ПРОВЕРК И И РЕГУ ЛИРОВК И : ДВИГАТЕЛЬ ТИПА DV6A ­ DV6AU

­ DV6B ­ DV6BU ­ DV6TED4

1. Введение

1.1. Единицы давления

1.1.1 ­ Единицы давления в бар.

ПРИМ ЕЧАНИЕ : Бар представляет собой сравнение со средним атмосферным давлением на уровне моря.

1.1.2 ­ Единица измерения давления в миллиметрах ртутного столба (мм.рт.ст) или в торр (Торр).
За единицу измерения давления сначала приняли давление ртутного столба в 1 мм при 0°C , а позже приняли
атмосферное давление.
Значения давлений, приведенные в следующих таблицах, являются показаниями манометра (относительное
давление).

ПРИМ ЕЧАНИЕ : Относительное давление равно абсолютному давлению минус атмосферное давление.

1.2. Единицы напряжения

В единицах SEEM измеряется деформация ремня в статическом натянутом положении при приложении
усилия деформации на части его длины.

2. Общая информация по двигателю

3. Объем масла

Периодичность замены масла : Смотреть Ноты по техническому обслуживанию.

Тип двигателя

DV6BTED4
DV6BUTED4

DV6TED4B
DV6TED4BU

DV6ATED4
DV6AUTED4

DV6UTED4

DV6TED4

Разрешенный тип
двигателя

9HT

9HV­9HS

9HX

9HU

9HZ­9HY

Рабочий объем
цилиндров

1560 см3

1560 см3

1560 см3

1560 см3

1560 см3

Топливо

Дизельное
топливо

Дизельное
топливо

Дизельное
топливо

Дизельное
топливо

Дизельное
топливо

М аксимальная
мощность

55,2 кВт

66 кВт

66,2 кВт

66,2 кВт

80 кВт

Режим максимальной
мощности

4000 об/мин

4000 об/мин

4000 об/мин

4000 об/мин

4000 об/мин

М аксимальный момент 18,5 дН.м

21,5 дН.м

21,5 дН.м

18 дН.м

24 дН.м

Режим максимального
момента

1750 об/мин

1750 об/мин

1750 об/мин

1750 об/мин

1750 об/мин

Тип двигателя

DV6 все типы
(кроме
DV6UTED4)

DV6UTED4

Разрешенный тип двигателя

­

9HU

Заправочная емкость системы смазки без замены фильтрующего
элемента

3,25 литров

4,75 литров

К оличество заливаемого масла, включая емкость масляного фильтра  3,75 литров

5 литров

Разность емкостей между минимальным и максимальным
положениями датчика уровня масла

1,5 литров

ВНИМ АНИЕ : Проверяйте систематически уровень масла с помощью ручного щупа.

4. Давление масла

ПРИМ ЕЧАНИЕ : Проверить уровень моторного масла на холодном двигателе.

ВНИМ АНИЕ :  Проверка  давления  масла  производится  на  прогретом  двигателе,  после  проверки  уровня
масла (110 °C).

ВНИМ АНИЕ : Работы с двигателем необходимы, если давление масла ниже указанного в таблице.

5. Ремень привода навесного оборудования

6. Ремень ГРМ

7. Болт крепления головки блока цилиндров

Тип двигателя

DV6 Все типы кроме DV6UTED4

Частота вращения двигателя  Минимальное давление масла

1000 об/мин

1,3 бар

4000 об/мин

3,5 бар

Тип двигателя

DV6UTED4 (9HU)

Частота вращения двигателя  Минимальное давление масла
1000 об/мин

1,2 бар

2000 об/мин

2 бар

3000 об/мин

2,7 бар

4000 об/мин

2,9 бар

С кондиционером или без него  С роликом динамического натяжителя

Натяжение ремня  С помощью механического натяжного ролика

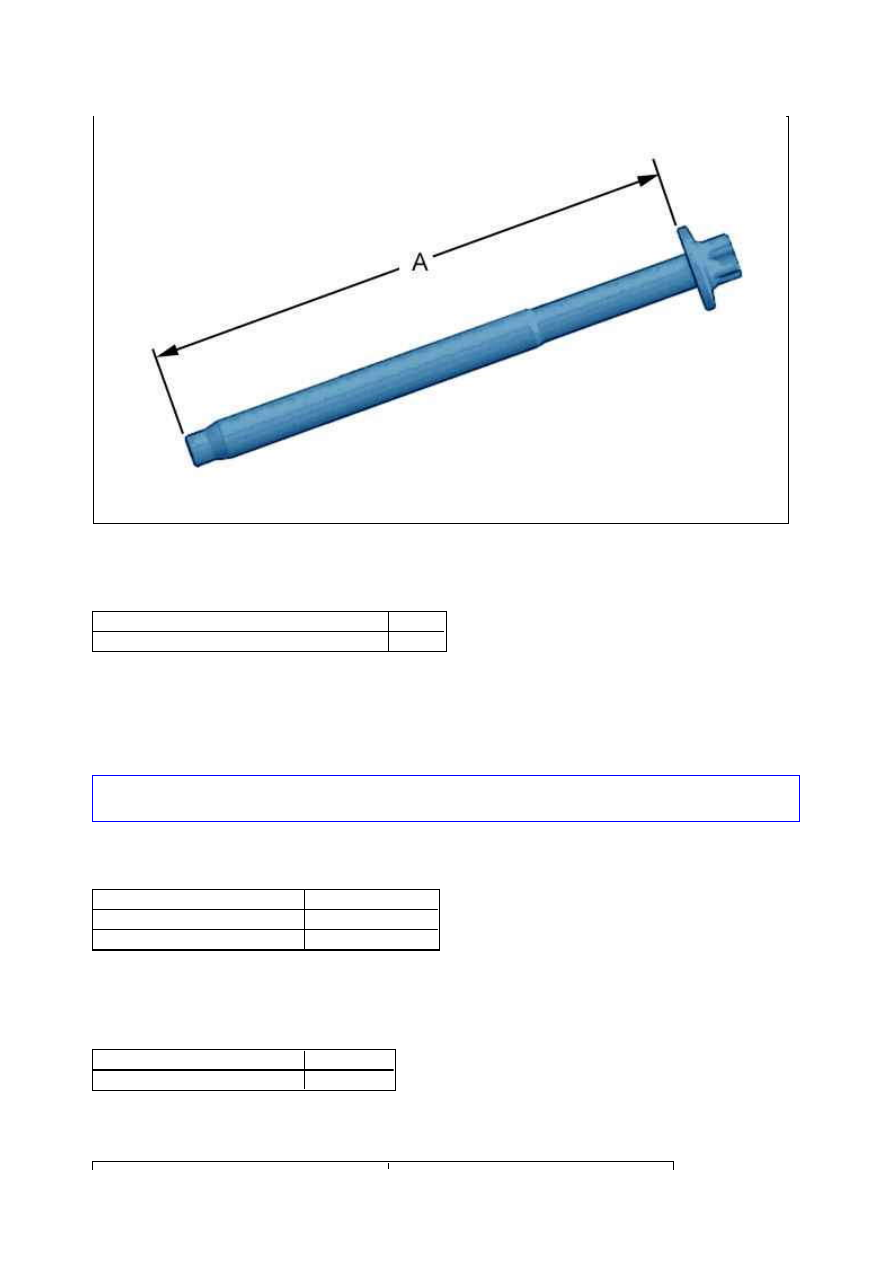

ПРИМ ЕЧАНИЕ : Не использовать болты головки, длина которых превышает "A" мм, использовать новые
болты.

8. Давление, конец такта сжатия

Измерьте давление конца сжатия в требуемой последовательности, на цилиндрах n° 1, 2, 3 и 4.

ПРИМ ЕЧАНИЕ : Разброс давлений для 2 цилиндров не должен превышать 5 бар.

ВНИМ АНИЕ :  В  случае  существенного  различия  в  измеряемых  величинах  провести  поиск  причины
отклонений от нормы.

9. Давление наддува

10. К онтур питания воздухом

10.1. Вакуумный насос

10.2. К лапан регулирования давления наддува

Турбокомпрессор ­ поставщик GARRET (В зависимости от комплектации).

Рисунок : B1BB0VTD

Обозначение

"A"

М аксимальная длина под головкой болта  149 мм

Частота вращения двигателя  Давление наддува
2500 об/мин

0,2 ± 0,1 бар

4000 об/мин

0,7 ± 0,1 бар

Частота вращения двигателя  Разрежение

Холостой ход

0,9 ± 0,1 бар

Турбокомпрессор ­ поставщик MHI (В зависимости от комплектации).

11. Топливный контур низкого давления

Разрешенный тип двигателя

9HZ ­ 9HY ­ 9HV ­ 9HS

К лапан регулирования давления наддува  Перемещение тяги клапана регулирования
200 мбар

3,7 ± 1,5 mm

500 мбар

12,2 ± 0,6 mm

Давление выше 600 мбар

В крайнем положении

Разрешенный тип двигателя

9HT ­ 9HU ­ 9HX

К лапан регулирования давления наддува  Перемещение тяги клапана регулирования
800 мбар

6 ± 2 mm

Базовые значения
Двигатель на холостом ходу или под действием
стартера менее 15 секунд (Если двигатель не
заводится)

Разрежение, измеренное
манометром [4073­T.A]
( см р.с.)

Разрежение, измеренное
манометром [1604­A]
Давление воздуха во
впускном трубопроводе

Значение разряжения, чтобы обнаружить
попадание воздуха в контур низкого давления

D < 7,5 см р.с.

D < 100 мбар

Нормальные величины разрежения

7,5 см р.с. < D < 22,5 см
р.с.

100 мбар < D < 300 мбар

Значение разряжения, чтобы обнаружить пробку
в контуре низкого давления
(Загрязненный,….)

D > 22,5 см р.с.

D > 300 мбар
