ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

86 -

   -

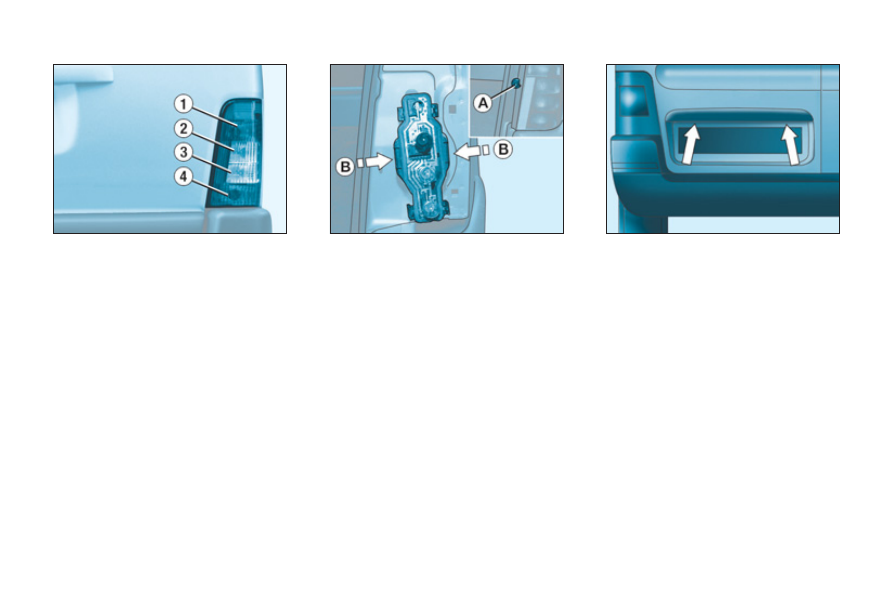

Откройте заднюю дверь.

  -

Отверните гайку  А .

  -

Протолкните фонарь вовнутрь автомо-

биля, чтобы высвободить два боковых

фиксатора.

  -

Выньте фонарь и отсоедините от него

разъем электропроводки.

  -

Освободите  от  фиксаторов  плату  с

лампами, нажав на лапки  В .

  -

Замените перегоревшую лампу.

  Фонари подсветки номерного

знака: лампа W 5 W

   )   Вставьте  тонкую  отвертку  в  одно  из

наружных отверстий рассеивателя.

  )   Протолкните его наружу, чтобы снять

с фиксаторов.

  )   Снимите рассеиватель.
  )   Замените перегоревшую лампу.

  Задние комбинированные фонари

   1.    Противотуманный фонарь (лампа P21 W).
  2.    Указатели поворота (лампа P21 W).
  3.    Фонари заднего хода (лампа P21 W).
  4.    Комбинированные фонари

стоп-сигнала и габаритные огни

(лампа P21/5 W).

  Мойка под высоким напором:  при отмы-

вании въевшейся грязи струей воды под вы-

соким напором, не задерживайте ее надолго

на оптических блоках, фонарях и их перифе-

рии, чтобы не повредить защитное лаковое

покрытие и уплотнительные прокладки.

87

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ -

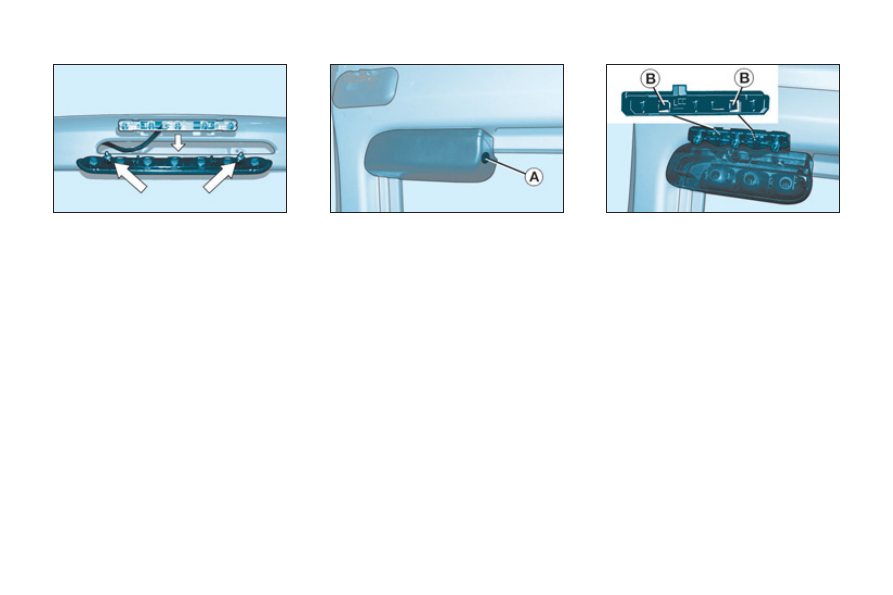

  Третий стоп-сигнал

(на дверце задка) (W 5 W)

   )   Откройте  дверцу  задка  и  отверните

обе гайки крепления.

  )   Освободите  от  фиксаторов  плату,

чтобы получить доступ к лампам.

  )   Замените перегоревшую лампу.

  Третий стоп-сигнал

(на задней левой дверце) (W 5 W)

   )   Снимите защитную крышку, нажав на

фиксатор  А  (с закругленной стороны)

сбоку фонаря.

  )   Потяните за крышку назад.

  )   Нажмите на лапки двух фиксаторов  B

и выньте плату с лампами.

  )   Выньте  и  замените  перегоревшую

лампу.

 При  обратной  установке  придерживай-

тесь обратного порядка действий.

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

88 -

  Снятие и установка предохранителя
 Перед  заменой  сгоревшего  предохрани-

теля  необходимо  выяснить  и  устранить

причину  неисправности.  Номера  предох-

ранителей  нанесены  на  панели  блока

предохранителей.
 Для демонтажа предохранителей исполь-

зуйте специальный пинцет  В .

 ЗАМЕНА ЭЛЕКТРИЧЕСКОГО

ПРЕДОХРАНИТЕЛЯ

 Блоки  с  электрическими  предохраните-

лями находятся в салоне под приборной

панелью и в моторном отсеке.

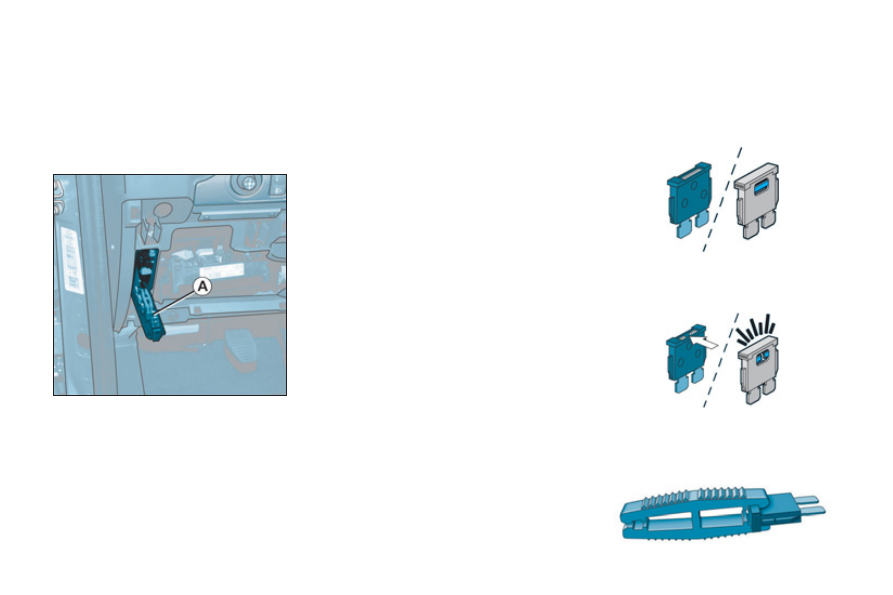

  Блок предохранителей под

панелью приборов

 Снимите крышку, чтобы получить доступ к

предохранителям.
 Запасные  предохранители,  а  также  спе-

циальный  пинцет   В   для  их  демонтажа

расположены на внутренней поверхности

крышки  А .

  Исправный

  Сгоревший

  Пинцет В

  Заменяйте сгоревший предохранитель

предохранителем того же номинала.

89

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ -

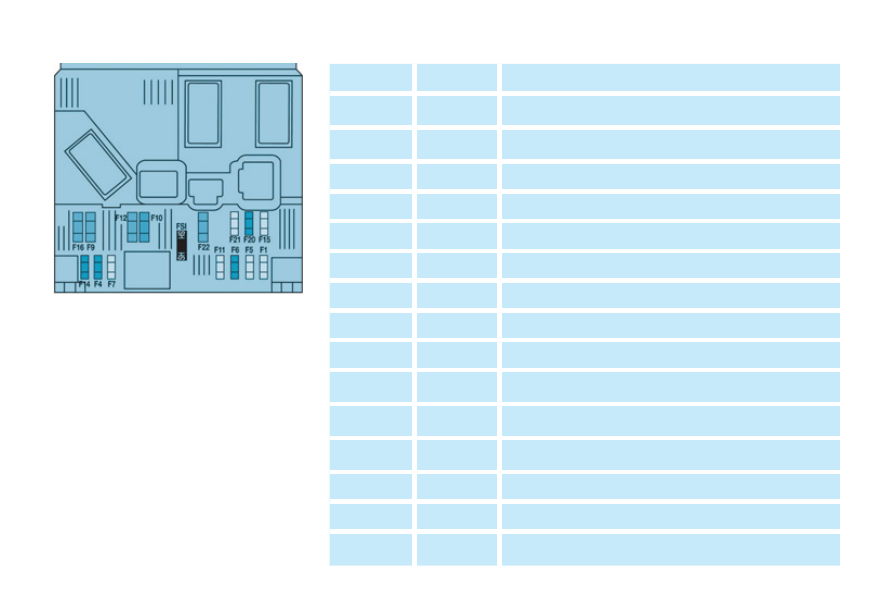

   Номер

предохранителя

   Номинальный

ток, А

   Защищаемая цепь

   1

   15A

 Очиститель задних стекол

   4

   20A

 Многофункциональный дисплей - Панель приборов -

Автомагнитола - Подрулевые выключатели.

   5

   -

 Свободен.

   6

   10A

 Диагностический разъем.

   7

   -

 Свободен.

   9

   30A

 Электроподогрев сидений.

   10

   40A

 Электрообогреватели задних стекол и наружных зеркал.

   11

   15A

 Очиститель заднего стекла.

   12

   30A

 Передние стеклоподъемники.

   14

   10A

 Электронный блок управления двигателем - Подрулевые

выключатели - Датчик дождя.

   15

   15A

 Панель приборов - Многофункциональный дисплей -

Автомагнитола.

   16

   30A

 Блок управления запиранием/отпиранием дверей.

   20

   10A

 Правый стоп-сигнал.

   21

   15A

 Левый стоп-сигнал.

   22

   20A

 Передний плафон общего освещения - Плафон местного

освещения - Прикуриватель - Электрозеркало заднего вида.
