ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

82 -

 ЗАМЕНА ЛАМПЫ

  Передние фары

 Порядок  замены  лампы  в  фаре  ближне-

го/дальнего  света  или  в  стояночном  фо-

наре:

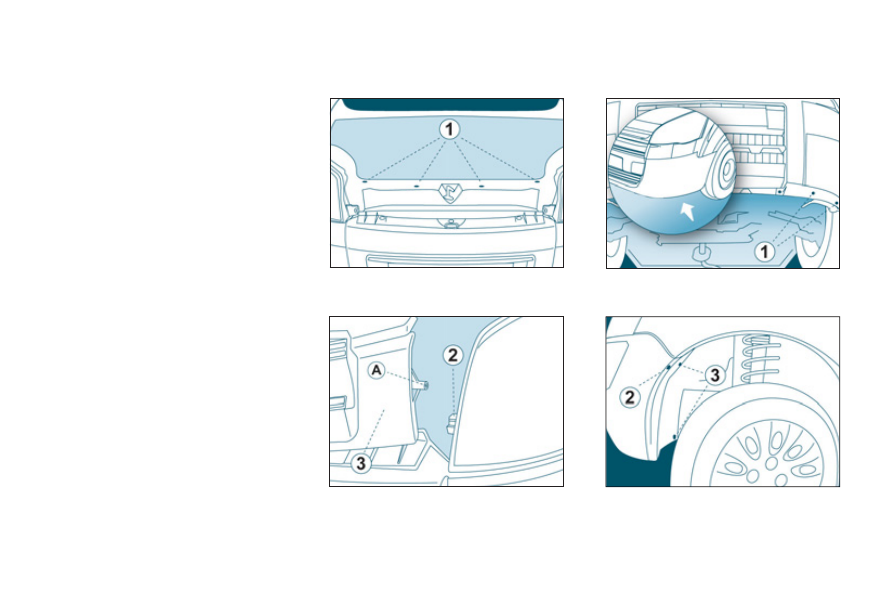

   Снятие радиаторной решетки

   -

Отверните винты ( 1 ),

  -

Извлеките выступ ( A ) из держателя ( 2 )

с обеих сторон,

  -

Снимите радиаторную решетку ( 3 ).

  Частичное снятие брызговика

   -

Отверните винты ( 1 ),

  -

Отверните винт ( 2 ),

  -

Извлеките пластмассовые фиксаторы ( 3 ).

83

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ -

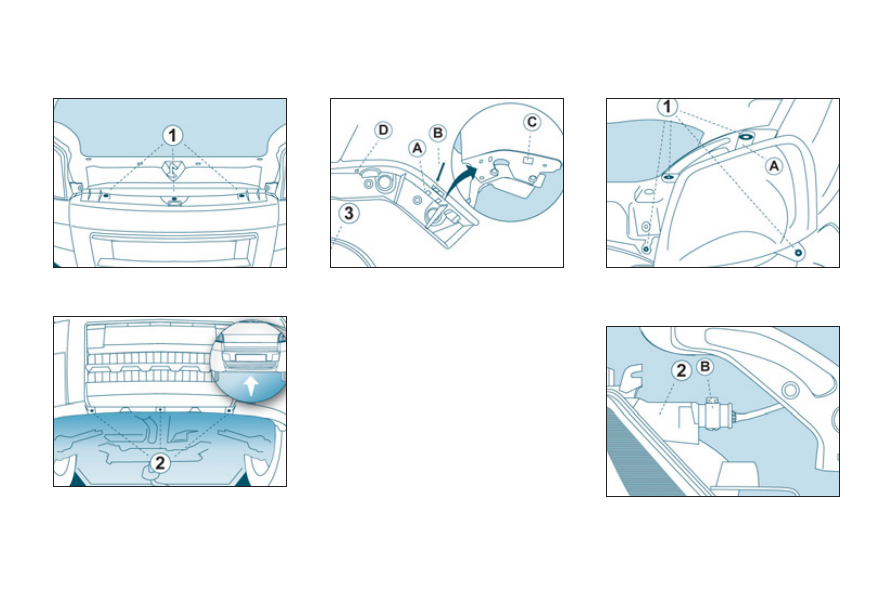

  Частичное снятие бампера

   -

Отверните винты ( 1 ),

  -

Отверните винты ( 2 ),

  -

Слегка  потяните  за  боковую  часть

бампера ( 3 ),

  -

Нажмите по стрелке ( B ) на фиксатор ( A )

через отверстие ( C ),

  -

Продолжая  слегка  оттягивать  боко-

вую часть бампера,

  -

Резким движением подтолкните бампер

вперед, чтобы снять с фиксатора ( D ).

  Снятие оптического блока

   -

Отверните винты ( 1 ),

  -

Извлеките  направляющий  фиксатор

оптического блока ( A ),

  -

Отсоедините разъем электрожгута ( B ),

расположенный за оптическим блоком,

  -

Снимите оптический блок ( 2 ).

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

84 -

  Фары ближнего света/Фары дальнего

света (H4-60/55W)
 По завершении операции снятия оптичес-

ких блоков:

   -

Поверните  и  снимите  защитный  ко-

жух ( 6 ),

  -

Отсоедините разъем ( C ),

  -

Отстегните пружину ( D ),

  -

Извлеките лампу ( 3 ) и замените ее.

85

-

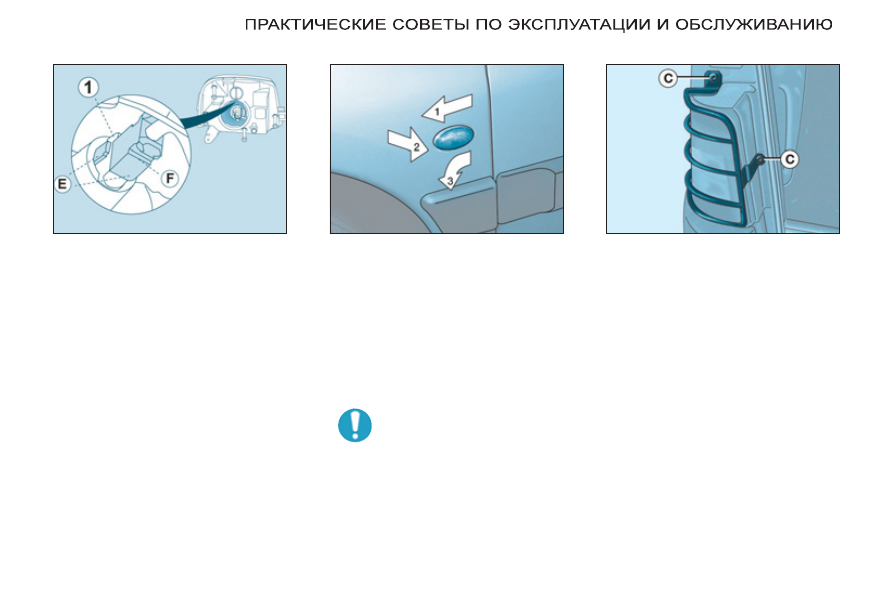

  Габаритные фонари (W 5 W)
 По завершении операции снятия оптических

блоков:
   -

Поверните  и  снимите  защитный  ко-

жух ( 6 ),

  -

Освободите  от  фиксаторов  держа-

тель лампы ( E ),

  -

Отсоедините разъем ( F ),

  -

Извлеките лампу ( 1 ) и замените ее.

  Установка на место
 Установку на место осуществляйте в об-

ратном порядке. Убедитесь в нормальной

работе системы.

    Защитные решетки для передних

и задних световых приборов

 Такие решетки смягчают случайные удары

по световым приборам.

  Снятие решетки (с заднего фонаря)
 Отверните барашковые гайки  C  и снимите

решетку.

  Боковые повторители указателей

поворотов (WY 5 W желтые)

   -

Протолкните повторитель вперед или

назад и извлеките его.

  -

Поверните патрон на четверть оборота.

  -

Замените лампу.

 Лампы  с  колбой  желтого  цвета

(используются  в  фонарях  ука-

зателей  поворотов  и  боковых

повторителях) следует заменять

лампами с теми же характерис-

тиками и колбами того же цвета.
