Peugeot Partner VP. Руководство - часть 27

1

2

3

4

B

A

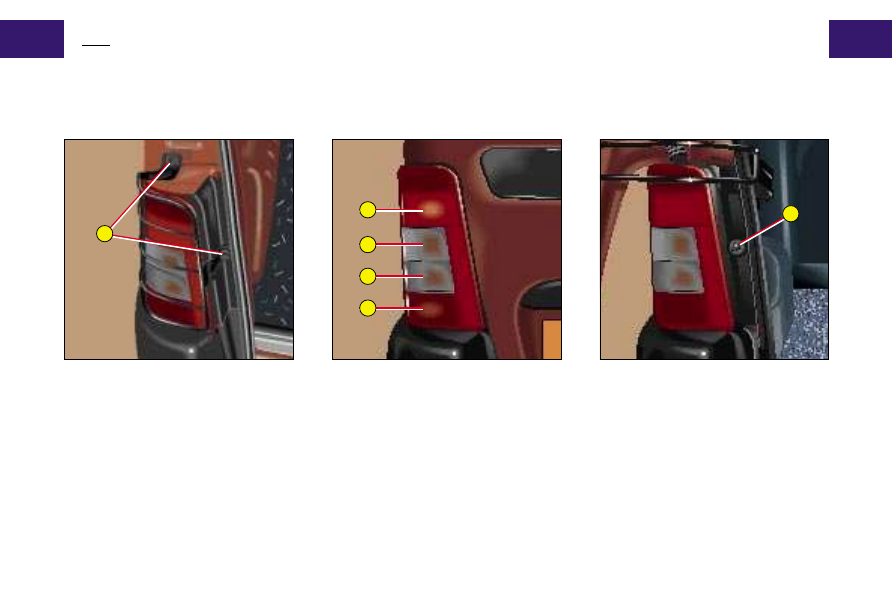

Эaщитнaя  peшeткa*  задних
фонарей
Отверните барашковые гайки А

и снимите решетку.

*  В  зависимости  от  варианта

исполнения  или  комплектации

автомобиля.

Задние

комбинированные

фонари
Замена перегоревших ламп

Лампы
1 Противотуманный фонарь
2 Фонарь указателя поворота
3 Фонарь заднего хода
4 Стоп-сигнал  -  габаритный

фонарь

Откройте на 180° заднюю дверь

со  стороны  фонаря,  в  котором

требуется  заменить  лампу  (см.

“ОТКРЫВАНИЕ

ДВЕРЕЙ

И

КРЫШЕК”).
Отверните барашковую гайку  B.
Слегка  потяните  оптический

блок внутрь автомобиля, чтобы

отсоединить

две

боковые

удерживающие лапки.
Отсоедините

электрический

разъем  и  выньте  оптический

блок.

108

VI-4

З А М Е Н А   Л А М П

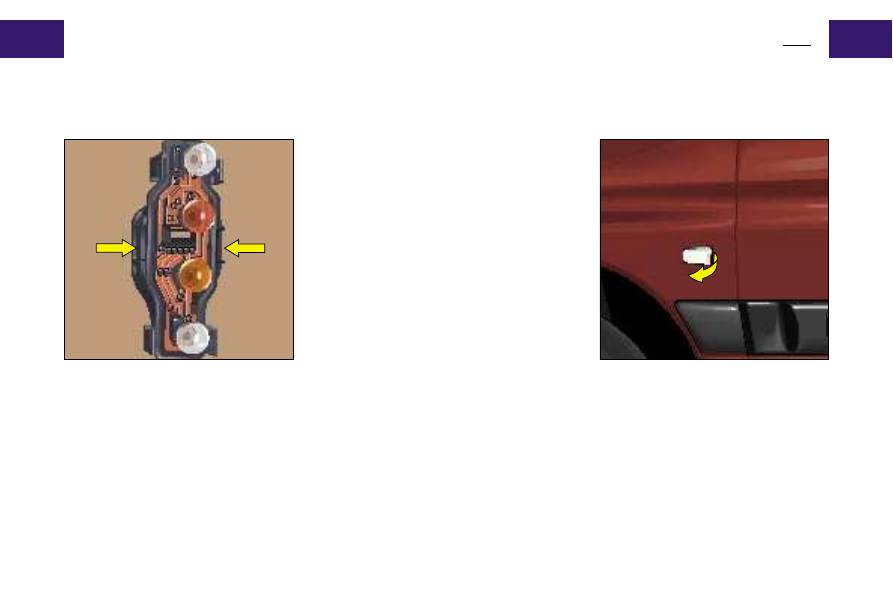

Выньте  патрон  с  лампами,  как

показано стрелками на рисунке.

Замените перегоревшую лампу.
При установке фонаря на место

следите

за

тем,

чтобы

уплотнитель  встал  точно  на

свое  место.  Закройте  задние

двери

в

правильной

последовательности

(см.

“ОТКРЫВАНИЕ

ДВЕРЕЙ

И

КРЫШЕК”).

Боковые

повторители

указателей поворота
Сдвиньте

фонарь

вперед,

чтобы

освободить

его

от

фиксатора,  и  затем  выньте,

потянув на себя.
Поверните на четверть оборота

патрон и выньте лампу.

109

VI-4

З А М Е Н А   Л А М П

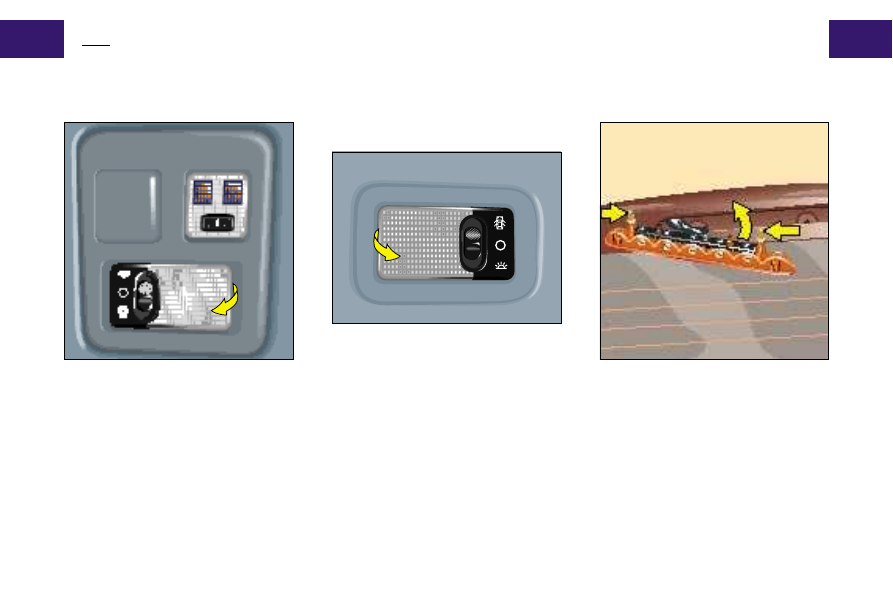

Фонарь местной подсветки
Снимите  плафон  и  замените

лампу.

Передний плафон
Снимите  плафон  и  замените

лампу.

Задний плафон
Снимите  плафон  и  замените

лампу.

Стоп-сигнал (в открывающейся
вверх двери задка)
Откройте

дверь

задка

и

отверните две гайки.
Отогните  фиксаторы  и  выньте

лампы.

110

VI-4

З А М Е Н А   Л А М П

Фонарь освещения номерного
знака
Отверните  болты  и  снимите

рассеиватель. Замените лампу.

Дополнительный стоп-сигнал*

(третий стоп-сигнал)
Снимите  крышку  корпуса  фонаря,

для  чего  необходимо  нажать  на

лапки  (с  закругленными  концами)

в торцевых частях корпуса фонаря

(как  показано  стрелками  на

рисунке).
Сдвиньте назад крышку фонаря.

Нажмите  на  два  фиксатора  и

снимите плату с лампами.
Выньте и замените

перегоревшую лампу.
Для  установки  всех  снятых

деталей  на  место  проведите

указанные  выше  операции  в

обратном порядке.

* В зависимости от варианта

исполнения.

111

VI-4

З А М Е Н А   Л А М П
