Разряженная батарея

104

VI-2

А К К У М У Л Я Т О Р Н А Я Б АТА Р Е Я

Запуск двигателя от аккумуляторной батареи другого автомобиля
Если аккумуляторная батарея сильно разряжена, можно использовать для запуска двигателя отдельную

батарею или батарею другого автомобиля.
Чтобы исключить возможность взрыва следуйте приведенной ниже последовательности действий.

Отдельная заряженная

батарея

Массивная металлическая деталь автомобиля с разряженной батареей.

Проверьте номинальное напряжение заряженной батареи (оно должно быть равно 12 В).
Если запуск производится от аккумуляторной батареи другого автомобиля, выключите его двигатель.

Автомобили не должны касаться друг друга.

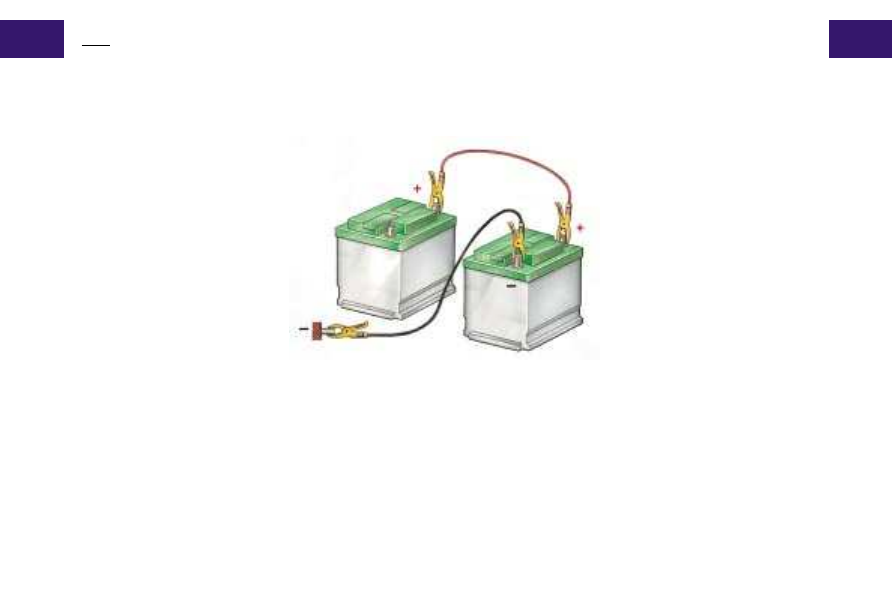

Присоедините удлинительные провода в указанной на рисунке последовательности.

Проверьте

надежность крепления зажимов, чтобы снизить вероятность искрения.
Запустите двигатель автомобиля с исправной батареей. Дайте двигателю поработать на повышенных

оборотах в течение одной минуты.
Запустите двигатель автомобиля с разряженной батареей.
Рекомендации по использованию удлинительных проводов
Остерегайтесь касаться зажимов удлинительных проводов.
Не наклоняйтесь над аккумуляторной батареей.
При снятии проводов придерживайтесь обратного порядка отсоединения зажимов по сравнению с

приведенным на рисунке и избегайте контакта проводов между собой.

Блок предохранителей в приборной панели
Для доступа к предохранителям откройте крышку в приборной панели

(слева от водителя), повернув с помощью монеты два фиксирующих

винта на четверть оборота.

Список предохранителей
См. следующие страницы.

100

VI-1

Э Л Е К Т Р И Ч Е С К И Е П Р Е Д О Х РА Н И Т Е Л И

Два блока электрических предохранителей установлены под панелью управления и один в моторном

отсеке.

Блок предохранителей в моторном отсеке

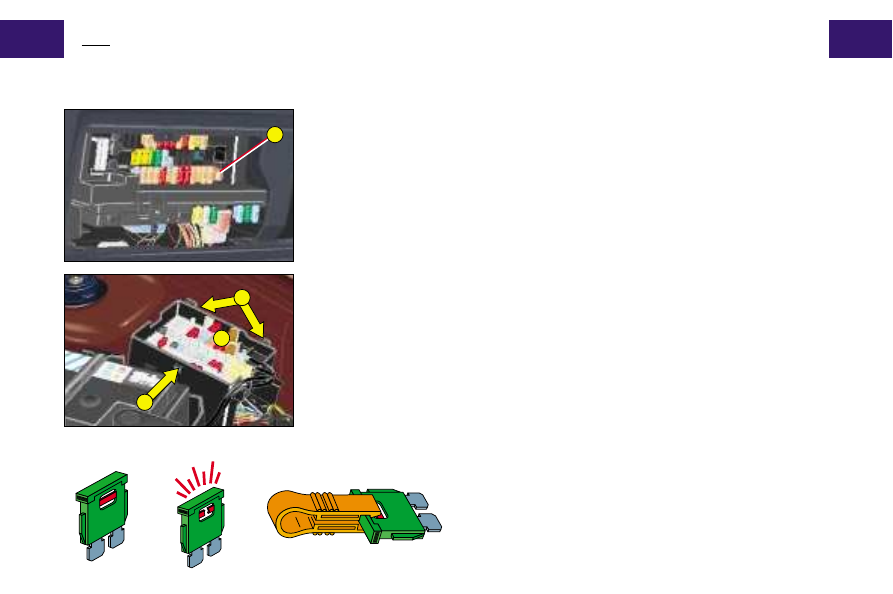

Для доступа к блоку, расположенному в моторном отсеке (со стороны

аккумуляторной батареи),

снимите крышку, как показано на

схеме.
По окончании работы плотно закройте крышку.
ВНИМАНИЕ
Замена предохранителей, обозначенных меткой “MAXI”, которые расположены

на рисунке в зоне В, производится только на фирменной сервисной станции.
Схема и перечень предохранителей
См. следующие страницы.

Снятие и установка предохранителя
Перед заменой сгоревшего предохранителя необходимо

выяснить и устранить причину неисправности. Номера

предохранителей

нанесены

на

панели

блока

предохранителей.

Необходимо

всегда

заменять

сгоревший

предохранитель на предохранитель, рассчитанный на

ту же силу тока.

Для демонтажа предохранителей используйте специальный

пинцет А, который закреплен в блоке предохранителей.

Исправный

Сгоревший

Пинцет А

предохранитель предохранитель

A B C

D E F

30 A

25 A

20 A

15 A

10 A

5 A

101

VI-1

С П И С О К Э Л Е К Т Р И Ч Е С К И Х П Р Е Д О Х РА Н И Т Е Л Е Й

( В з а в и с и м о с т и о т в а р и а н та и с п ол н е н и я и к о м п л е к та ц и и а в т о м о б и л я и л и с т ра н ы п о с та в к и )

Блок BSI

Блок

предохранителей

под

панелью управления.
Предохранители (без номера)

являются запасными.

Заменяйте сгоревший предохранитель
на предохранитель, рассчитанный на
ту же силу тока.

20 A

Центральный электрический замок, открывание багажника.

25 A

Передний стеклоочиститель.

30 A

Электрообогрев заднего стекла, электрообогрев наружных зеркал.

15 A

Задний стекоочиститель, кондиционер воздуха.

30 A

Передний стеклоподъемник, вентиляционный люк.

15 A

Экран приборной панели.

Номер предо-

Номиналь-

Защищаемая цепь

xpaнитeля

ный ток, А

НАЗНАЧЕНИЕ ЦВЕТНЫХ

ПРЕДОХРАНИТЕЛЕЙ

Номер предо-

Номиналь-

Вид питания

Защищаемая цепь

xpaнитeля

ный ток, А

Шунт

Пиротехнический натяжитель и передняя подушка безопасности.

5 A

+ от замка заж. Приборная панель, диагностический разъем.

Не используется.

5 A

+ от замка заж. Блок BSI.

10 A

+ от замка заж. Выключатель стоп-сигнала.

5 A

+ аккум.

Часы на приборной панели, многофункциональный

светодиод, система ввода кода.

10 A

+ аккум.

Реле группы вентилятора охлаждения двигателя,

электронный блок регулирования температуры охлаждающей жидкости,

реле двойного впрыска, компьютер системы впрыска.

10 A

+ аккум

Передний и задний плафоны, автомагнитола,

многофункциональный дисплей.

5 A

+ аккум

Блок BSI.

F10

20 A

+ аккум

Электродвигатель заднего стеклоочистителя.

F11

5 A

+ габарит. фонар. Автомагнитла, панель управления климатической

установкой, прикуриватель, освещение салона, многофункциональный дисплей.

F12

5 A

+ габарит. фонар. Задние противотуманные фонари.

F13

15 A

+ аккум

Реле электрообогревателя сиденья.

F14

30 A

+ аккум

Реле омывателя фар.

F15

20 A

+ аккум

Розетка 12 В

F16

30 A

+ аккум

Реле вентилятора салона.

F17

15 A

+ аккум

Звуковой сигнал.

F18

5 A

+ габарит. фонар. Передний левый и задний правый габаритные фонари.

F19

5 A

+ габарит. фонар. Передний правый и задний левый габаритные

фонари, фонари освещения регистрационного знака.

F20

10 A

+ габарит. фонар. Правые фонари указателя поворота.

F21

10 A

+ габарит. фонар. Левые фонари указателя поворота.

F22

10 A

+ до замка заж. Многофункциональный дисплей, электрический

привод левого наружного зеркала.

F23

20 A

+ до замка заж. Прикуриватель.

F23B

20 A

+ аккум.

Прикуриватель.

F24

Не используется.

F25

Не используется.

F26

Не используется.

F27

5 A

+ до замка заж. Выключатель стеклоочистителя, омыватель фар

F28

Не используется.

102

VI-1

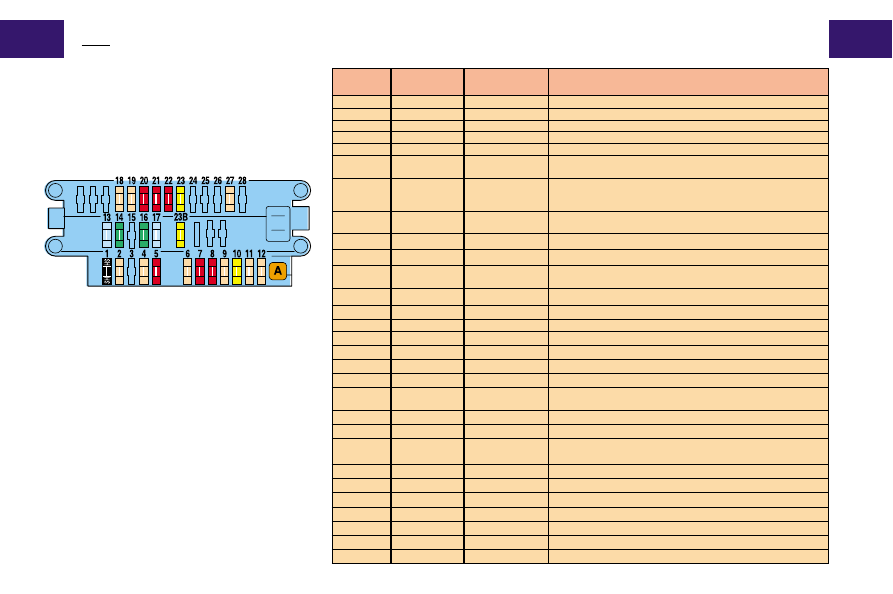

С П И С О К П Р Е Д О Х РА Н И Т Е Л Е Й

( В з а в и с и м о с т и о т в а р и а н та и с п ол н е н и я и л и с т ра н ы п о с та в к и а в т о м о б и л я )

Блок

электрических

предохранителей в салоне
Блок

электрических

предохранителей под панелью

управления.
Предохранители (без номера)

являются запасными.

Заменяйте

сгоревший

предохранитель

на

п р е д о х р а н и т е л ь ,
рассчитанный на ту же силу
тока.

Используйте

специальный

пинцет, который находится в

блоке

электрических

предохранителей.
