Peugeot Partner VP. Руководство - часть 26





70 A

60 A

50 A

40 A

20 A

30 A

25 A

20 A

15 A

10 A

5 A

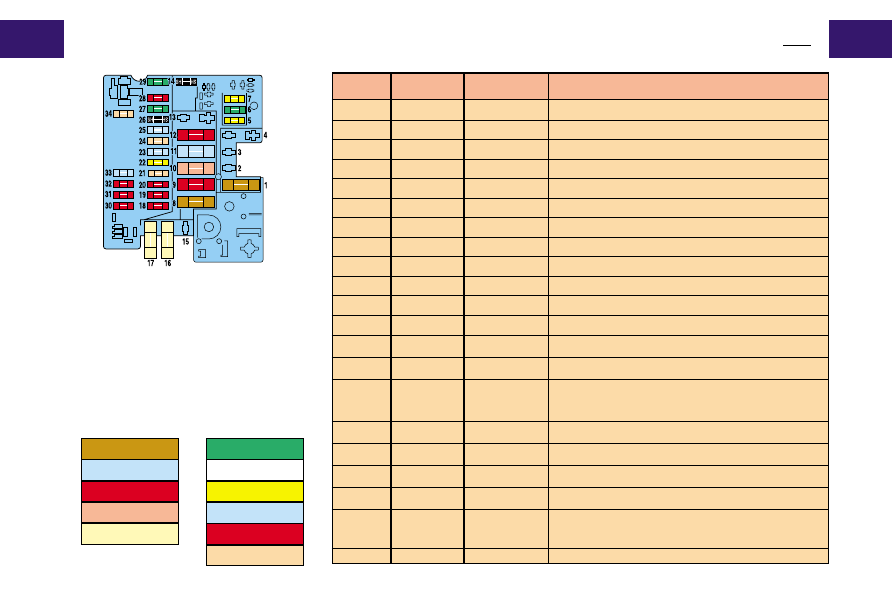

Блок

электрических

предохранителей  в  моторном

отсеке
Снимите  крышку.  Предохранители

без номера являются запасными.

После

окончания

работы

тщательно закройте крышку.

103

VI-1

С П И С О К   П Р Е Д О Х РА Н И Т Е Л Е Й

( В   з а в и с и м о с т и   о т   в а р и а н та   и с п ол н е н и я   и л и   с т ра н ы   п о с та в к и   а в т о м о б и л я )

НАЗНАЧЕНИЕ ЦВЕТНЫХ

ПРЕДОХРАНИТЕЛЕЙ

Предохранители, рассчитанные

Предохранители

на большую силу тока

Номер предо-

Номиналь-

Вид питания

Защищаемая цепь

xpaнитeля

ный ток, А

F5

20 A

+ аккум.

Блок BSI.

F6

30 A

+ аккум.

Не используется.

F7

20 A

+ аккум.

Горелка системы дополнительного отопления.

F14

ШУНТ

+ аккум.

Реле двойного впрыска.

F18

10 A

Правая фара дальнего света.

F19

10 A

Левая фара дальнего света.

F20

10 A

+ от замка заж. Компьютер системы ABS

F21

5 A

+ аккум.

Дополнительное реле подогрева.

F22

20/30 A

+ аккум.

Реле подогрева GO (кислородного датчика).

F23

15 A

+ от замка заж. Подогреватель GO (кислородного датчика).

F24

5 A

+ от замка заж. Не используется.

F25

15 A

+ от замка заж. Топливный насос.

F26

ШУНТ

+ аккум

Реле двойного впрыска.

F27

30 A

+ аккум

Не используется.

F28

5/10 A

+ от замка заж. Подогрев блока дроссельной заслонки (бенз. двиг.) /

Топливный насос высокого давления (GO).

F29

30 A

+ аккум.

Не используется.

F30

10 A

+ аккум.

Левая противотуманная фара.

F31

10 A

+ аккум.

Правая противотуманная фара .

F32

5/10 A

+ от замка заж. Компьютер системы впрыска .

F33

15 A

+ от замка заж. Фонарь заднего хода, уровень охлаждающей жидкости,

блок предварительного подогрева, группа вентиляторов охлаждения двигателя.

F34

5 A

+ от замка заж. Датчик выпускной системы.

105

VI-3

Л А М П Ы ,   П Р И М Е Н Я Е М Ы Е   Н А

А В Т О М О Б И Л Е

Фары

Н4 галогенная 60/55 Вт

Габаритные фонари

W 5 Вт

Фонари указателей поворота

РY 21 Вт - лампа оранжевого цвета

Боковые повторители

указателей поворота

W 5 Вт

ПЕРЕДНИЕ ФАРЫ И ФОНАРИ

ЗАДНИЕ ФОНАРИ

Стоп-сигналы и габаритные фонари

Р 21 / 5 Вт

Фонари указателей поворота

РY 21 Вт - лампа оранжевого цвета

Фонари заднего хода

Р 21 Вт

Задний противотуманный фонарь

Р 21 Вт

Фонари освещения номерного знака

W 5 Вт

Дополнительный стоп-сигнал

(третий стоп-сигнал)

W 5 Вт

ВНУТРЕННЕЕ ОСВЕЩЕНИЕ САЛОНА

Плафоны

W 5 Вт

Фонари местной подсветки

W 5 Вт

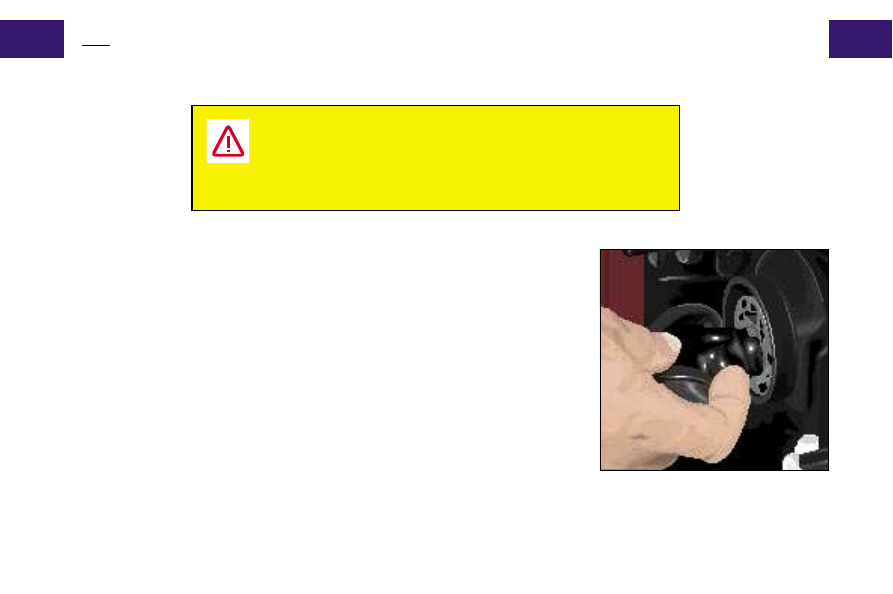

Фары

Снятие
- Отсоедините разъем и снимите резиновую защитную крышку лампы.
- Нажмите на два фиксатора, чтобы освободить лампу.
- Выньте лампу.

Установка
Проведите описанные операции в обратной последовательности.

106

VI-4

З А М Е Н А   Л А М П

Замену галогенных ламп следует производить только
через несколько минут после выключения фар.

Запрещено касаться ламп пальцами.

Разрешается браться за колбу лампы только через
безворсовую ткань.

Рекомендация
После замены лампы убедитесь, что обе фары работают

A

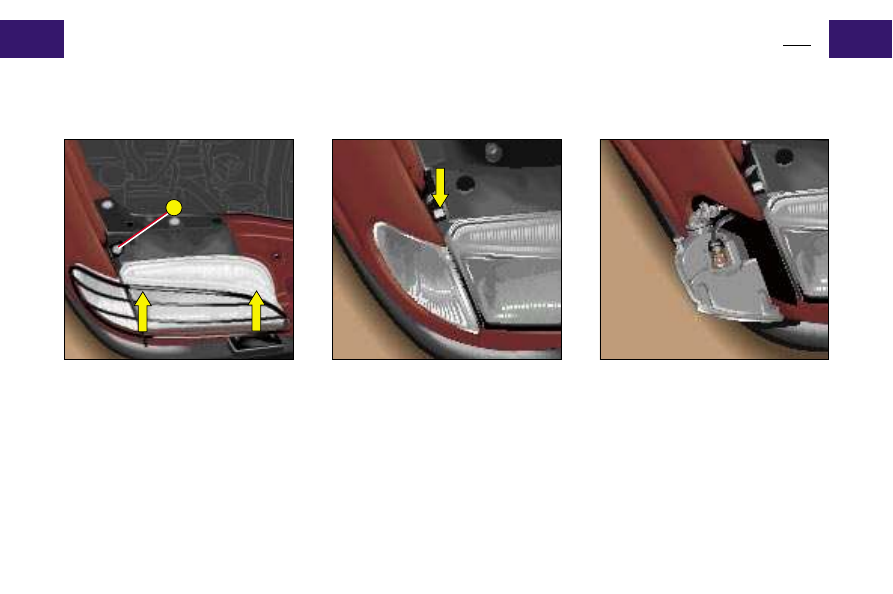

Эaщитнaя  peшeткa*  пepeдних
oптичecких блoкoв

Отверните полностью винт А и,

потянув

кверху,

выньте

решетку  из  расположенных  в

бампере фиксаторов.

Передние  фонари  указателей
поворота

и

габаритные

фонари
Откройте  капот,  нажмите  на

лапку  фиксатора  и  выньте

наружу фонарь.

Поверните  цоколь  лампы  на

четверть  оборота  и  замените

ее. Установите блок на место по

верхней

и

нижней

направляющим.  Нажмите  на

блок  так,  чтобы  фиксаторы

защелкнулись.

*  В  зависимости  от  варианта

исполнения  или  комплектации

автомобиля.

107

VI-4

З А М Е Н А   Л А М П
