Opel Insignia (2022). Betriebsanleitung - 12
236
Fahren und Bedienung
beispielsweise erst erkannt, wenn nur
Für Anhänger mit geringer Fahrstabi-
Die zulässige Anhängelast ist in den
noch ein einzelnes oder keines der
lität und für Wohnanhänger wird drin-
Fahrzeugpapieren spezifiziert.
5-W--Leuchtmittel funktioniert.
gend die Verwendung eines Schwin-
Dieser Wert gilt in der Regel für Stei-
gungsdämpfers empfohlen.
gungen bis 12 %.
Die Montage einer Anhängerzugvor-
richtung kann die Öffnung der
Sollte der Anhänger zu schlingern
Die zulässige Anhängerlast gilt bis
Abschleppöse verdecken. Wenn dies
beginnen, langsamer fahren, nicht
zur spezifizierten Neigung und auf
der Fall ist, die Kugelstange zum
gegenlenken, notfalls scharf brem-
Meereshöhe. Da sich die Motorleis-
Abschleppen verwenden.
sen.
tung wegen der dünner werdenden
Luft bei zunehmender Höhe verrin-
Bei Bergabfahrt gleichen Gang einle-
gert und sich dadurch die Steigfähig-
Fahrverhalten,
gen wie bei entsprechender Bergauf-
keit verschlechtert, sinkt auch das
fahrt und etwa gleiche Geschwindig-
Fahrhinweise
zulässige Zuggesamtgewicht um 10
keit fahren.
Vor Montage eines Anhängers die
% je 1000 m zusätzliche Höhe. Auf
Reifendruck auf den Wert für die volle
Kugel der Anhängerkupplung
Straßen mit leichten Anstiegen (weni-
Zuladung erhöhen 3 302.
schmieren. Nicht jedoch, wenn zur
ger als 8 %, z. B. auf Autobahnen)
Verringerung der Schlingerbewe-
muss das Zuggesamtgewicht nicht
gung des Anhängers ein Stabilisator
Anhängerbetrieb
verringert werden.
verwendet wird, der auf den Kugel-
Das zulässige Zuggesamtgewicht
kopf wirkt.
Anhängelast
darf nicht überschritten werden. Das
Im Anhängerbetrieb darf nicht schnel-
Die zulässigen Anhängelasten sind
zulässige Zuggesamtgewicht ist auf
ler als 80 km/h gefahren werden. Eine
fahrzeug- und motorabhängige
dem Typschild angegeben 3 292.
Höchstgeschwindigkeit von
Höchstwerte und dürfen nicht über-
Stützlast
100 km/h ist im Anhängerbetrieb nur
schritten werden. Die tatsächliche
dann zulässig, wenn ein Schwin-
Anhängelast ist die Differenz
Die Stützlast ist die Last, die vom
gungsdämpfer verwendet wird und
zwischen dem tatsächlichen Gesamt-
Anhänger auf den Kugelkopf der
das zulässige Anhängergesamtge-
gewicht des Anhängers und der
Anhängerkupplung ausgeübt wird.
wicht das Fahrzeugleergewicht nicht
tatsächlichen Stützlast mit Anhänger.
Sie kann durch Veränderung der
überschreitet.
Gewichtsverteilung beim Beladen
des Anhängers verändert werden.
Fahren und Bedienung
237
Maximal zulässige vertikale Kupp-
Hinterachslast
9 Warnung
lungsbelastung:
Wenn ein Anhänger angehängt und
●
60 kg (Grand Sport mit allen
das Zugfahrzeug voll beladen ist, darf
Sicherstellen, dass sich niemand
Motorvarianten außer B20DTH /
die zulässige Hinterachslast (siehe
im Schwenkbereich der Kugel-
B20NFT / D20DTR)
Typschild oder Fahrzeugpapiere) um
stange befindet. Verletzungsge-
●
75 kg (Sports Tourer mit allen
70 kg (Motoren B20DTH: 80 kg)
fahr.
Motorvarianten außer B20DTH /
überschritten werden. Das zulässige
Beim Lösen der eingeklappten
B20NFT / D20DTR)
Gesamtgewicht darf jedoch nicht
Kugelstange unbedingt links vom
●
90 kg (Alle Karosserieformen mit
überschritten werden. Wird die zuläs-
Griff stehen.
Motorvarianten B20DTH /
sige Hinterachslast überschritten, gilt
B20NFT / D20DTR)
eine Höchstgeschwindigkeit von
Eingeklappte Kugelstange lösen
100 km/h.
ist auf dem Typenschild der Zugvor-
richtung und in den Fahrzeugpapie-
ren angegeben. Immer die höchstzu-
Zugvorrichtung
lässige Last anstreben, vor allem bei
schweren Anhängern. Die Stützlast
Achtung
sollte nie unter 25 kg sinken.
Die einklappbare Kugelstange
kann nicht vom Fahrzeug entfernt
werden. Bei Nichtverwendung
einklappen.
Den Griff unter der hinteren Stoßfän-
gerverkleidung links vom Nummern-
schild in einem Winkel von etwa 45°
Richtung Boden ziehen.
238
Fahren und Bedienung
Kugelstange einklappen /
verstecken
Beim Herausziehen des Entriege-
Beim Herausziehen des Entriege-
lungsgriffs und Lösen des Kugelhal-
lungsgriffs und Lösen des Kugelhal-
ses erklingt ein Summton als
ses erklingt ein Summton als
Warnung.
Den Griff unter der hinteren Stoßfän-
Warnung.
gerverkleidung links neben dem
Gelöste Kugelstange nach oben
Nummernschild in einem Winkel von
bewegen, bis sie einrastet.
ca. 45° Richtung Boden ziehen.
Sicherstellen, dass die Kugelstange
korrekt einrastet und der Entriege-
lungsgriff zurück in seine verborgene
Ausgangsposition geführt wird, da
sonst der Summton nicht aufhört.
Fahren und Bedienung
239
Die ausgerastete Kugelstange mit der
Anhänger-Stabilitäts-
flachen Hand nach rechts bewegen,
Assistent
bis diese unter dem Boden einrastet.
Sicherstellen, dass der Entriege-
Erkennt das System eine starke
lungsgriff zurück in seine verborgene
Schlingerbewegung, wird die Motor-
Ausgangsposition geführt wird, da
leistung reduziert und das Gespann
sonst der Summton nicht aufhört.
gezielt abgebremst, bis das Schlin-
gern aufhört. Das Lenkrad so ruhig
9 Warnung
wie möglich halten während das
System aktiv ist.
Anhängerbetrieb ist nur zulässig,
Der Anhänger-Stabilitäts-Assistent
wenn die Kugelstange richtig
ist eine Funktion der elektronischen
montiert ist. Wenn die Kugel-
Stabilitätsregelung 3 182.
stange nicht richtig einrastet oder
wenn sich der Entriegelungsgriff
nicht in seine verborgene
Ausgangsposition im Gehäuse
führen lässt oder wenn der Summ-
ton nach dem Einrasten der
Kugelstange ertönt, Hilfe einer
Werkstatt in Anspruch nehmen.
Öse für Abreißseil
Abreißseil an der Öse einhängen.
240
Fahrzeugwartung
Sicherungskasten im
Fahrzeugwartung
Allgemeine
Motorraum
257
Sicherungskasten in der
Informationen
Instrumententafel
260
Sicherungskasten im
Zubehör und Änderungen
Allgemeine Informationen
240
Laderaum
261
Zubehör und Änderungen am
am Fahrzeug
Fahrzeug
240
Wagenwerkzeug
262
Wir empfehlen die Verwendung von
Fahrzeugeinlagerung
241
Räder und Reifen
263
Originalteilen und -zubehör und von
Altfahrzeugrücknahme
241
Winterreifen
263
ausdrücklich für Ihren Fahrzeugtyp
Fahrzeugüberprüfungen
242
Reifenbezeichnungen
264
werkseitig zugelassenen Teilen. Die
Durchführung von Arbeiten
242
Reifendruck
264
Zuverlässigkeit anderer Produkte
Motorhaube
242
Reifendruck-Kontrollsystem
266
können wir nicht bewerten und auch
Motoröl
243
Profiltiefe
268
nicht dafür haften - auch wenn sie
Kühlmittel
244
Reifenumrüstung
268
über eine behördliche oder sonstige
Waschflüssigkeit
245
Radabdeckungen
268
Zulassung verfügen.
Bremsen
245
Schneeketten
269
Der Umbau, die Modifizierung und
Bremsflüssigkeit
245
Reifenreparaturset
269
alle sonstigen Änderungen, die an
Fahrzeugbatterie
246
Radwechsel
274
den Standardfahrzeugspezifikatio-
Diesel-Kraftstoffsystem
Reserverad
275
nen vorgenommen werden (u. a.
entlüften
248
Starthilfe
279
Softwareänderungen oder Änderun-
Scheibenwischerwechsel
249
gen der Steuergeräte), können zum
Abschleppen
281
Glühlampen auswechseln
250
Erlöschen der von Opel gebotenen
Eigenes Fahrzeug
LED-Scheinwerfer
250
Garantie führen. Außerdem können
abschleppen
281
Rückleuchten
250
solche Änderungen die Fahrerassis-
Anderes Fahrzeug
Seitliche Blinkleuchten
255
tenzsysteme beeinträchtigen und den
abschleppen
282
Kennzeichenleuchte
256
Fahrzeugpflege
283
Innenleuchten
256
Außenpflege
283
Elektrische Anlage
256
Innenraumpflege
285
Sicherungen
256
Fußmatten
286
Fahrzeugwartung
241
Kraftstoffverbrauch, die CO2-Emissi-
●
Den Kraftstofftank vollständig
Wiederinbetriebnahme des
onen und andere Fahrzeugemissio-
auffüllen.
Fahrzeugs
nen erhöhen. Sie können auch zum
●
Motorölwechsel durchführen.
Wenn das Fahrzeug wieder in Betrieb
Erlöschen der Betriebserlaubnis des
●
Den Scheibenwaschbehälter
genommen wird:
Fahrzeugs führen.
entleeren.
●
Polklemme am Minuspol der
●
Den Frost- und Korrosionsschutz
Fahrzeugbatterie anklemmen.
Achtung
im Kühlmittel überprüfen.
Elektrische Fensterbetätigung
Beim Transportieren des Fahr-
●
Reifendruck auf den Wert für die
initialisieren 3 45.
zeugs auf einem Zug oder einem
volle Zuladung erhöhen.
●
Reifendruck prüfen.
Bergungsfahrzeug können die
●
Das Fahrzeug an einem trocke-
●
Scheibenwaschbehälter auffül-
Schmutzfänger beschädigt
nen, gut belüfteten Ort abstellen.
len.
werden.
Ersten Gang oder Rückwärts-
●
Motorölstand kontrollieren.
gang einlegen oder Wählhebel
Fahrzeugeinlagerung
auf P stellen. Sicherstellen, dass
●
Kühlmittelstand kontrollieren.
das Fahrzeug nicht wegrollen
●
Gegebenenfalls Kennzeichen
Einlagerung über einen längeren
kann.
montieren.
Zeitraum
●
Die Parkbremse nicht anziehen.
Wenn das Fahrzeug für mehrere
●
Die Motorhaube öffnen, alle
Altfahrzeugrücknahme
Monate eingelagert werden muss:
Türen schließen und das Fahr-
Informationen über Altfahrzeug-
● Fahrzeug waschen und konser-
zeug verriegeln.
Rücknahmestellen und die Wieder-
vieren.
●
Polklemme am Minuspol der
verwertung von Altfahrzeugen sind,
● Konservierung im Motorraum
Fahrzeugbatterie abklemmen.
sofern gesetzlich vorgeschrieben, auf
und am Unterboden überprüfen
Beachten, dass sämtliche
unserer Website verfügbar. Nur offi-
lassen.
Systeme außer Betrieb sind, z. B.
ziell anerkannte Recyclingstellen mit
Diebstahlwarnanlage.
dieser Aufgabe betrauen.
● Die Dichtgummis reinigen und
imprägnieren.
242
Fahrzeugwartung
Fahrzeugüberprüfun-
9 Gefahr
gen
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Durchführung von Arbeiten
Nicht berühren.
Motorhaube
Öffnen
Den Sicherungshaken zur linken
Fahrzeugseite drücken und die
Motorhaube öffnen.
Die Motorhaube wird automatisch
offen gehalten.
Wird bei einem Autostopp die Motor-
9 Warnung
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch
Kontrollen im Motorraum nur bei
wieder gestartet.
ausgeschalteter Zündung durch-
führen.
Stopp-Start-Automatik 3 162.
Entriegelungsgriff ziehen und in die
Das Kühlgebläse kann auch bei
Ausgangsposition zurückführen.
Schließen
ausgeschalteter Zündung laufen.
Die Motorhaube absenken und aus
geringer Höhe (20-25 cm) in die
Rastung fallen lassen. Sicherstellen,
dass die Motorhaube eingerastet ist.
Fahrzeugwartung
243
Je nach Motor werden verschiedene
Achtung
Ölmessstäbe verwendet.
Motorhaube nicht in die Verriege-
lung drücken, um Beulen zu
vermeiden.
Aktive Motorhaube 3 77.
Motoröl
Den Motorölstand regelmäßig von
Hand kontrollieren, um Motorschä-
den zu verhindern. Nur Motoröle der

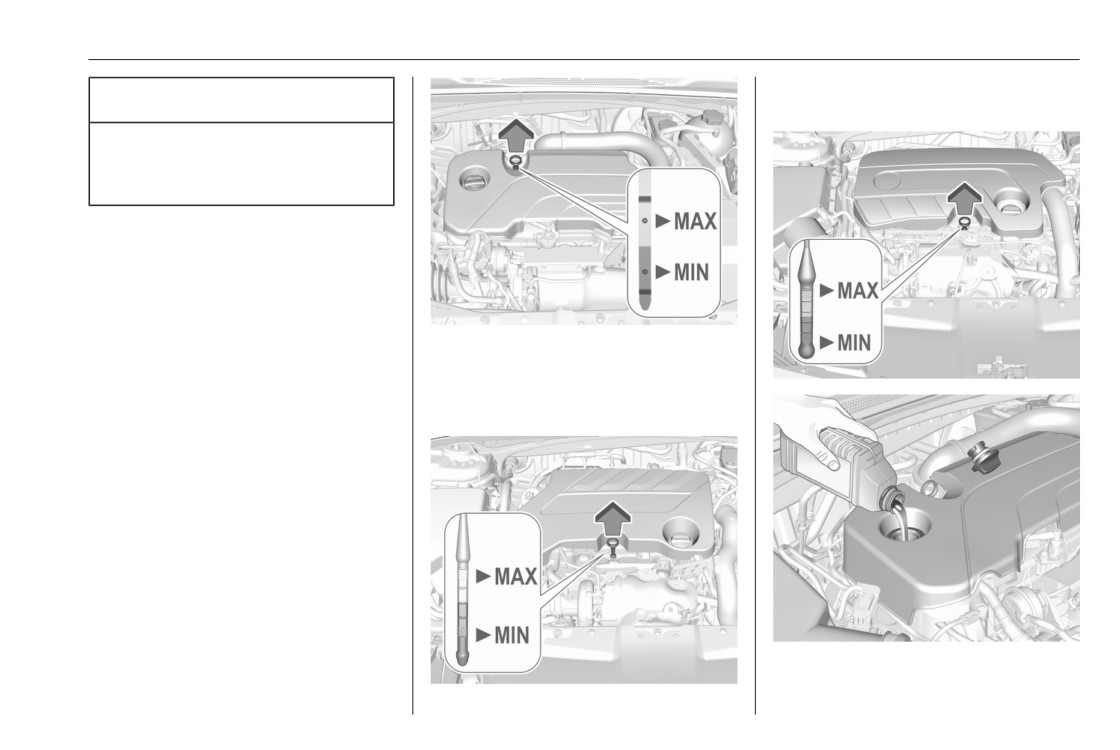

Messstab herausziehen, abwischen,
richtigen Spezifikation verwenden.
vollständig einführen, erneut heraus-
Empfohlene Flüssigkeiten und
ziehen und den Motorölstand able-
Schmiermittel 3 289.
sen.
Der Motorölverbrauch beträgt bis zu
0,6 l je 1000 km.
Prüfung nur bei waagerecht stehen-
dem Fahrzeug. Der Motor muss
betriebswarm und mindestens seit
5 Minuten abgestellt sein.
244
Fahrzeugwartung
Wenn der Motorölstand in den
Kühlmittel
Bereich der Nachfüllmarke MIN abge-
Das werksseitig eingefüllte Kühlmittel
sunken ist, Motoröl nachfüllen.
bietet Frostschutz bis ca. -28 °C. In
Der Motorölstand darf die obere
kalten Regionen mit sehr tiefen
Marke MAX am Messstab nicht über-
Temperaturen bietet das werksseitig
schreiten.
eingefüllte Kühlmittel Frostschutz bis
Es wird empfohlen, Motoröl von
ca. -37 °C.
derselben Qualität wie beim letzten
Ölwechsel zu verwenden.
Achtung
Achtung
Nur zugelassene Frostschutzmit-
tel verwenden.
Verschüttetes Motoröl unverzüg-
Bei kaltem Kühlsystem muss der
lich aufwischen.
Kühlmittel und Frostschutz 3 289.
Kühlmittelspiegel über der Fülllinien-
markierung liegen. Bei zu niedrigem
Kühlmittelspiegel
Füllstand auffüllen.
Achtung
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt
Zu niedriger Kühlmittelstand kann
werden. Wenn der Ölstand den
zu Motorschaden führen.
maximalen Füllstand überschrei-
tet, das Fahrzeug nicht starten
und eine Werkstatt aufsuchen.
Füllmengen 3 300.
Verschlussdeckel gerade ansetzen
und festdrehen.
Fahrzeugwartung
245
Je nach Motor kann der Kühlmittelbe-
Waschflüssigkeit
Bremsen
hälter anders angeordnet sein.
Bei Bremsbelägen minimaler Dicke
ist während des Bremsens ein
9 Warnung
quietschendes Geräusch zu hören.
Vor Öffnen des Verschlussde-
Weiterfahrt ist möglich, Bremsbeläge
ckels Motor abkühlen lassen.
jedoch möglichst bald austauschen
Verschlussdeckel vorsichtig
lassen.
öffnen, damit der Überdruck lang-
Sobald neue Bremsbeläge montiert
sam entweicht.
sind, während der ersten Fahrten
nicht unnötig scharf bremsen.
Zum Auffüllen eine 1:1-Mischung aus
freigegebenem Kühlmittelkonzentrat
Bremsflüssigkeit
und sauberem Leitungswasser
verwenden. Wenn kein Kühlmittel-
Mit einem Gemisch aus sauberem
konzentrat verfügbar ist, nur saube-
9 Warnung
Wasser und einer geeigneten Menge
res Leitungswasser verwenden. Den
zugelassener Scheibenwaschflüssig-
Bremsflüssigkeit ist giftig und
Verschlussdeckel gut festziehen. Die
keit mit Frostschutzmittel auffüllen.
ätzend. Kontakt mit Augen, Haut,
Kühlmittelkonzentration überprüfen
Gewebe und lackierten Flächen
lassen und die Ursache für den Kühl-
Achtung
vermeiden.
mittelverlust in einer Werkstatt behe-
ben lassen.
Nur Waschwasser mit einem
ausreichenden Anteil Frostschutz-
mittel bietet bei niedrigen Tempe-
raturen oder einem plötzlichen
Temperatursturz ausreichenden
Schutz.
Waschflüssigkeit 3 289.
246
Fahrzeugwartung
Fahrzeugbatterie
Batterien gehören nicht in den Haus-
müll. Sie müssen über entspre-
chende Sammelstellen entsorgt
werden.
Wird das Fahrzeug länger als vier
Wochen abgestellt, kann sich die
Der Bremsflüssigkeitsstand muss
Batterie entladen. Polklemme am
zwischen MIN und MAX liegen.
Minuspol der Fahrzeugbatterie
Die Fahrzeugbatterie befindet sich im
Wenn der Flüssigkeitsstand unter die
abklemmen.
Laderaum.
MIN-Markierung gefallen ist, die Hilfe
An- und Abklemmen der Fahrzeug-
einer Werkstatt in Anspruch nehmen.
Es gibt Anschlusspunkte für eine
batterie nur bei ausgeschalteter
Starthilfe 3 279.
Brems- und Kupplungsflüssigkeit
Zündung.
3 289.
Die Fahrzeugbatterie ist wartungsfrei,
Batterieentladeschutz 3 143.
sofern das Fahrverhalten eine ausrei-
chende Aufladung der Batterie
Abklemmen der Batterie
zulässt. Kurze Strecken und häufige
Wenn die Fahrzeugbatterie abge-
Motorstarts können die Batterie entla-
klemmt werden muss (z. B. für
den. Nicht benötigte Stromverbrau-
Wartungsarbeiten), muss die Alarm-
cher ausschalten.
sirene wie folgt deaktiviert werden:
Zündung ein- und ausschalten. Fahr-
zeugbatterie innerhalb von
15 Sekunden abklemmen.
247
Fahrzeugwartung
Fahrzeugbatterie ersetzen
Fahrzeugbatterie laden
Die Warnmeldung verschwindet,
nachdem der Motor zweimal ohne
Hinweis
Spannungsabfall gestartet wurde.
9 Warnung
Jede Abweichung von den in diesem
Wenn die Fahrzeugbatterie nicht
Abschnitt aufgeführten Anweisun-
Bei Fahrzeugen mit Stopp-Start-
aufgeladen werden kann, die
gen kann zu einer zeitweisen Deak-
System darauf achten, dass die
Störungsursache von einer Werkstatt
tivierung oder Störung des Stopp-
Ladespannung bei Einsatz eines
beheben lassen.
Start-Systems führen.
Batterieladegeräts 14,6 V nicht
Beim Ersetzen der Fahrzeugbatterie
übersteigt. Andernfalls kann die
Funktion Fahrzeugbatterie-
unbedingt darauf achten, dass sich
Fahrzeugbatterie beschädigt
Ladezustand
im Bereich des Pluspols keine
werden.
Diese Funktion garantiert über einen
geöffneten Entlüftungsbohrungen
Generator mit steuerbarer Leistungs-
befinden. Falls in diesem Bereich
Starthilfe 3 279.
abgabe und optimierter Leistungsver-
eine Entlüftungsbohrung geöffnet ist,
teilung die längstmögliche Lebens-
muss diese mit einem Blinddeckel
Entladeschutz
dauer der Fahrzeugbatterie.
verschlossen werden und die Entlüf-
Um ein Entladen der Fahrzeug-
tung muss im Bereich des Minuspols
Batteriespannung
batterie während der Fahrt zu vermei-
geöffnet werden.
Bei zu niedriger Spannung der Fahr-
den, werden folgende Systeme auto-
zeugbatterie wird eine Warnmeldung
Darauf achten, dass die Batterie
matisch in zwei Stufen herunter- und
im Fahrerinfodisplay angezeigt.
immer durch den gleichen Batterietyp
letztendlich abgeschaltet:
ersetzt wird.
1. Alle elektrischen Verbraucher
● Zuheizer
ausschalten, die nicht zur Fahrsi-
Wir empfehlen, den Austausch der
cherheit beitragen, wie Sitzhei-
● Heck- und Frontscheibenhei-
Fahrzeugbatterie von einer Werkstatt
zung, Heckscheibenheizung oder
zung
durchführen zu lassen.
andere Hauptverbraucher.
● Lenkradheizung
Stopp-Start-Automatik 3 162.
2. Die Fahrzeugbatterie durch
● Beheizte Außenspiegel
längeres ununterbrochenes
● Sitzheizung
Fahren oder mithilfe eines Lade-
● Gebläse
geräts aufladen.
248
Fahrzeugwartung
In der zweiten Stufe wird im Fahrer-
Warnetikett
● Weitere Informationen finden Sie
infodisplay eine Meldung angezeigt,
in der Betriebsanleitung.
die die Aktivierung des Batterieentla-
● Rund um die Fahrzeugbatterie
deschutzes für die Fahrzeugbatterie
können explosive Gase auftre-
bestätigt.
ten.
Leerlaufanhebung
Wenn die Fahrzeugbatterie aufgrund
Diesel-Kraftstoffsystem
des Batteriezustands geladen
entlüften
werden muss, erfordert dies eine
Wenn der Tank leer gefahren wurde,
erhöhte Leistungsabgabe der Licht-
muss das Diesel-Kraftstoffsystem
maschine. Dies wird durch eine Leer-
entlüftet werden. Zündung dreimal für
laufanhebung erreicht, die hörbare
jeweils 15 Sekunden einschalten.
Geräusche verursachen kann.
Dann den Motor höchstens
Im Fahrerinfodisplay wird eine
Bedeutung der Symbole:
40 Sekunden lang drehen lassen.
Meldung angezeigt.
Diesen Vorgang frühestens nach
● Keine Funken, kein offenes
Feuer und kein Rauch.
5 Sekunden wiederholen. Wenn der
Zubehörsteckdose
Motor nicht startet, Hilfe einer Werk-
Bei niedriger Spannung der Fahr-
● Augenschutz tragen. Knallgas
statt in Anspruch nehmen.
zeugbatterie werden die Zubehörs-
kann zu Erblindung oder Verlet-
teckdosen deaktiviert.
zungen führen.
● Fahrzeugbatterie außerhalb der
Reichweite von Kindern halten.
● Die Fahrzeugbatterie enthält
Schwefelsäure, die zu Erblin-
dung oder ernsten Verätzungen
führen kann.
Fahrzeugwartung
249
Heckscheibe
Sports Tourer
Scheibenwischerwechsel
Windschutzscheibe
Grand Sport

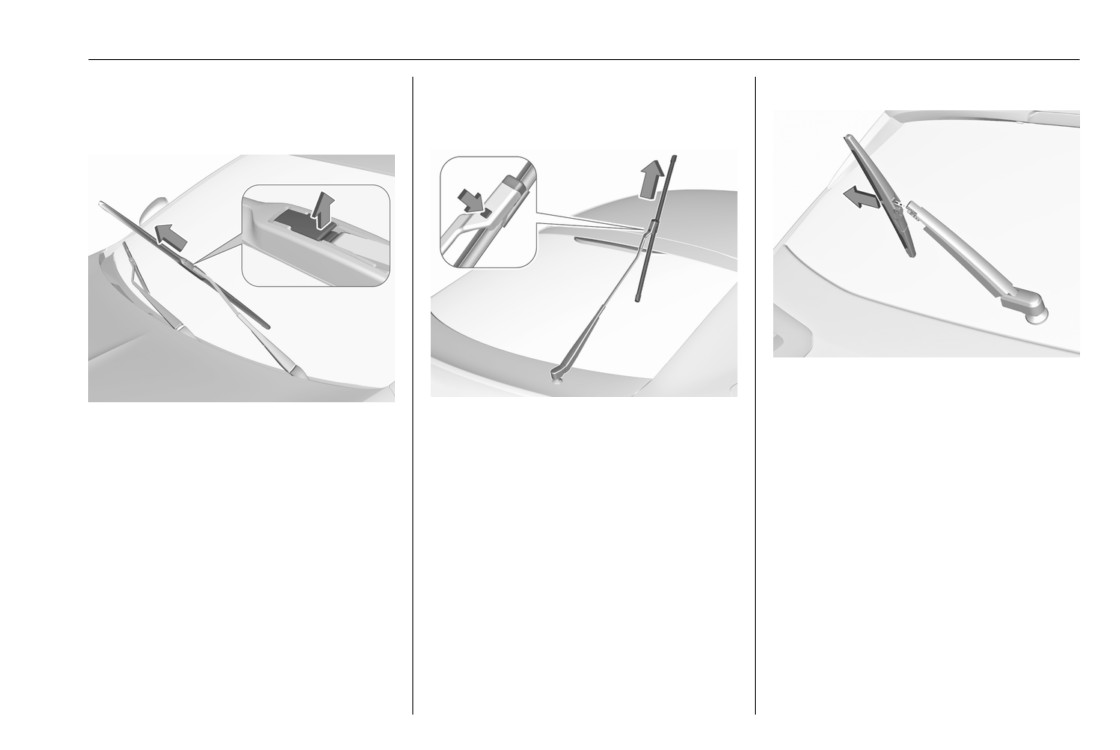

Wischerarm anheben. Wischerblatt
wie in der Abbildung gezeigt ausras-
Den Wischerarm anheben, bis er in
Wischerarm anheben, bis er von
ten und abnehmen.
der angehobenen Stellung bleibt.
selbst steht, Taste zum Lösen des
Wischerblatt leicht abgewinkelt am
Halteclip anheben, um das Wischer-
Wischerblattes drücken und Wischer-
Wischerarm ansetzen und drücken,
blatt zu lösen und auszubauen.
blatt abnehmen.
bis es einrastet.
Wischerblatt leicht abgewinkelt am
Wischerblatt leicht abgewinkelt am
Wischerarm vorsichtig absenken.
Wischerarm ansetzen und drücken,
Wischerarm ansetzen und drücken,
bis es einrastet.
bis es einrastet.
Wischerarm vorsichtig absenken.
Wischerarm vorsichtig absenken.
250
Fahrzeugwartung

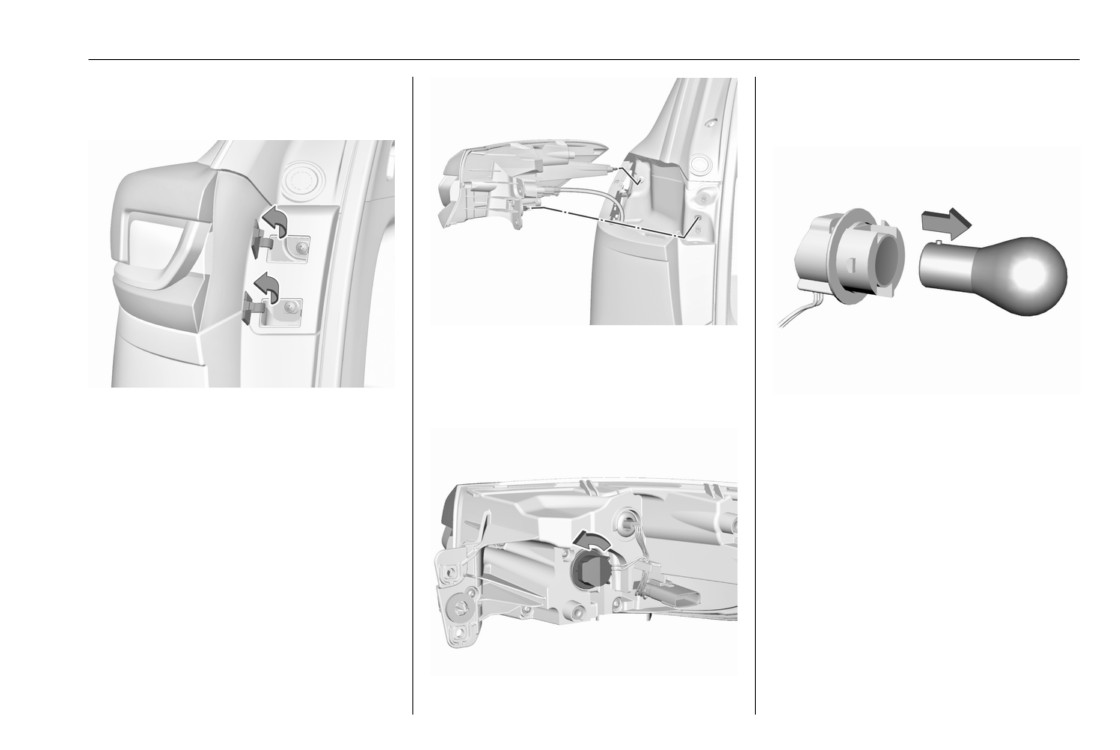

Die Leuchten im Fall einer Störung in
1. Abdeckung an der entsprechen-
Glühlampen
einer Werkstatt reparieren lassen.
den Seite abnehmen.
auswechseln
Rückleuchten
Vor dem Auswechseln von Leucht-
mitteln sicherstellen, dass alle
Die Rück- und Bremsleuchten sind
Außen- und Innenleuchten und die
LED-Leuchten. LED-Leuchten im
Zündung ausgeschaltet sind. Alle
Störungsfall in einer Werkstatt erset-
Türen müssen geschlossen sein.
zen lassen.
Neue Glühlampe nur am Sockel
Die Blinker, die Nebelschlussleuchte
halten. Den Glaskolben der Glüh-
und das Rückfahrlicht sind für Leucht-
lampe nicht mit bloßen Händen
mittel ausgelegt und können wie
berühren.
nachfolgend beschrieben ersetzt
werden.
Zum Wechseln nur den gleichen
Glühlampentyp verwenden.
Grand Sport
2. Die zwei Kunststoff-Befestigungs-
muttern von innen mit der Hand
Lampenkontrolle
Leuchteneinheit in der Karosserie
abschrauben.
Nach dem Auswechseln einer Glüh-
lampe Zündung einschalten, Licht
betätigen und dieses kontrollieren.
LED-Scheinwerfer
Die Scheinwerfer für Abblend- und
Fernlicht, das Standlicht, das
Tagfahrlicht und die Blinker sind LED-
Leuchten und können nicht ersetzt
werden.
Fahrzeugwartung
251
3. Leuchteneinheit vorsichtig aus

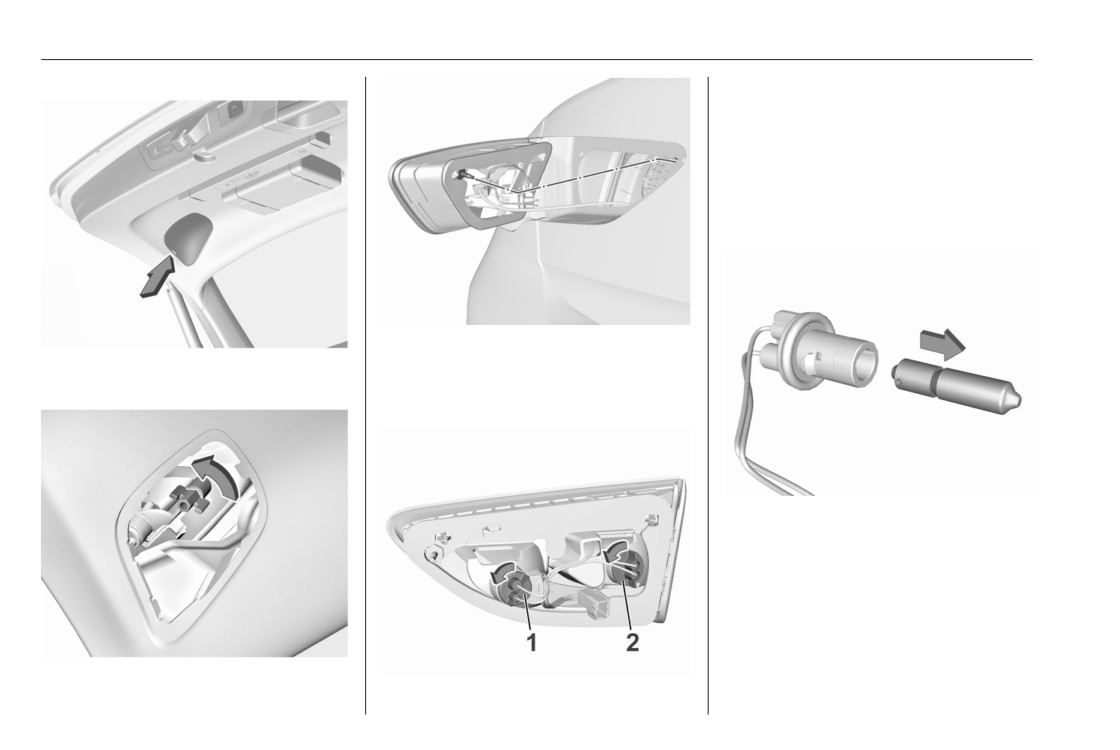

Leuchteneinheit in der Heckklappe
der Aussparung nehmen und
entfernen. Darauf achten, dass
das Kabel nicht abgezogen wird.
5. Leuchtmittel des Blinkers
ausbauen und ersetzen.
1. Die Abdeckung an der Heck-
6. Die Lampenfassung an der
klappe lösen und abnehmen.
Leuchteneinheit befestigen.
4. Die Lampenfassung des Blinkers
7. Die Leuchteneinheit an der Fahr-
links herum aus der Leuchtenein-
zeugkarosserie befestigen und
heit drehen und abnehmen.
die Haltemuttern von der Innen-
seite des Laderaums aus festzie-
hen. Abdeckung anbringen.
2. Die Plastik-Kontermutter per
Hand abschrauben.
252
Fahrzeugwartung
4. Die Lampenfassung links herum
aus der Leuchteneinheit drehen
und abnehmen.

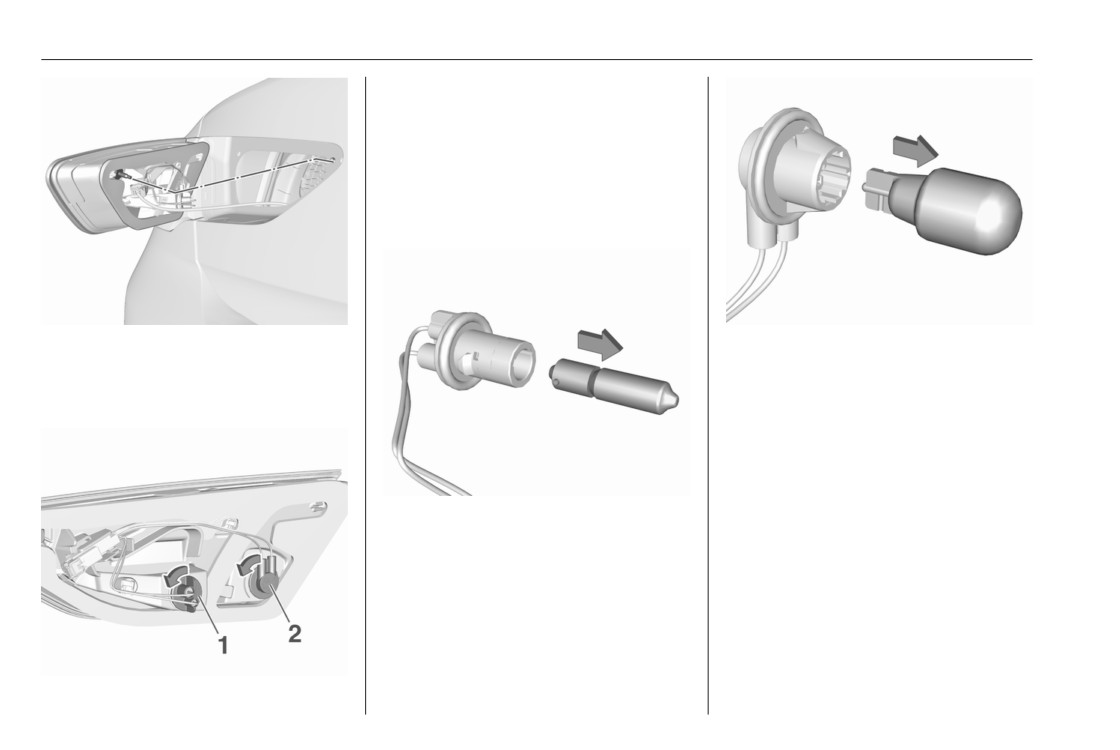

Nebelschlussleuchte (1)
Rückfahrleuchte (2)
5. Die Lampe aus der Lampenfas-
sung lösen und ersetzen.
Rückfahrleuchte
3. Leuchteneinheit vorsichtig aus
der Aussparung nehmen und
6. Die Lampenfassung in die
entfernen. Darauf achten, dass
Leuchteneinheit einsetzen.
das Kabel nicht abgezogen wird.
Leuchteneinheit in die Heck-
klappe einsetzen und die
Schraube von der Innenseite aus
festziehen. Abdeckung anbrin-
gen.
Nebelschlussleuchte
Fahrzeugwartung
253
Sports Tourer
3. Die Lampenfassung des Blinkers
links herum aus der Leuchtenein-
Leuchteneinheit in der Karosserie
heit drehen und abnehmen.
2. Leuchteneinheit vorsichtig aus
der Aussparung nehmen und
entfernen. Darauf achten, dass
1. Die Abdeckungen mit dem
das Kabel nicht abgezogen wird.
4. Blinkerleuchte aus der Lampen-
Schraubendreher öffnen. Beide
fassung lösen und ersetzen.
Schrauben lösen und abnehmen.
5. Die Lampenfassung an der
Leuchteneinheit befestigen.
6. Die Leuchteneinheit in die Karos-
serie einsetzen und die Schrau-
ben festziehen. Die Abdeckungen
schließen.
254
Fahrzeugwartung

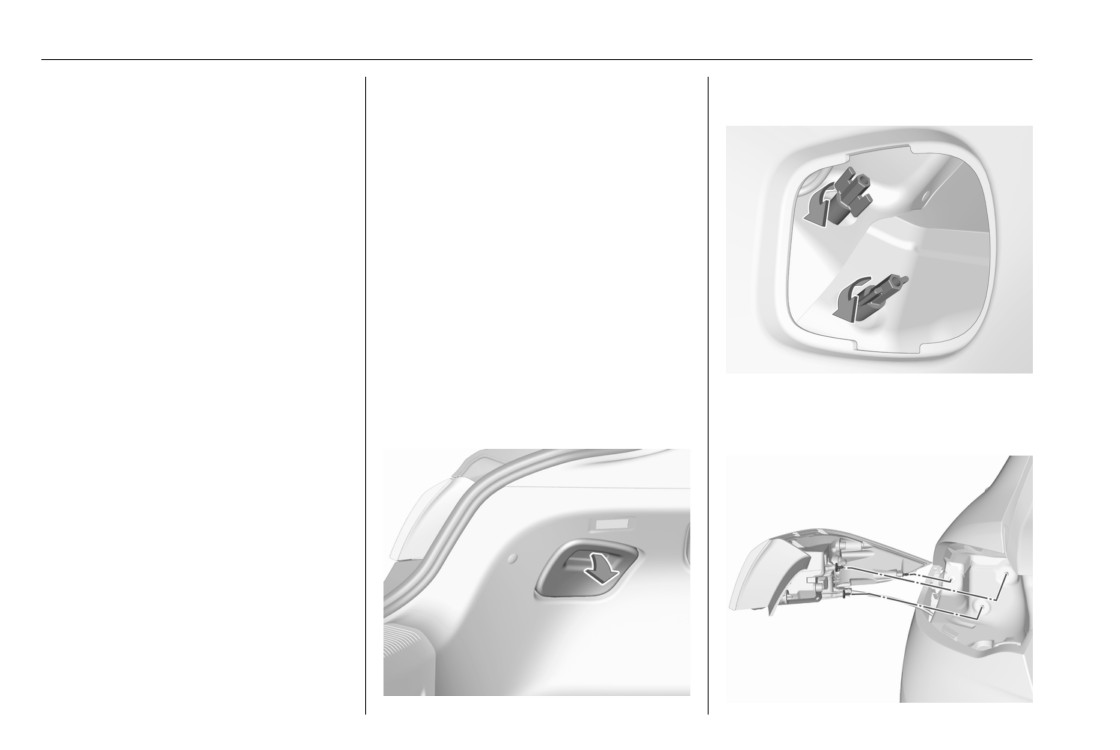

Leuchteneinheit in der Heckklappe
4. Die Lampenfassung links herum
aus der Leuchteneinheit drehen
und abnehmen.

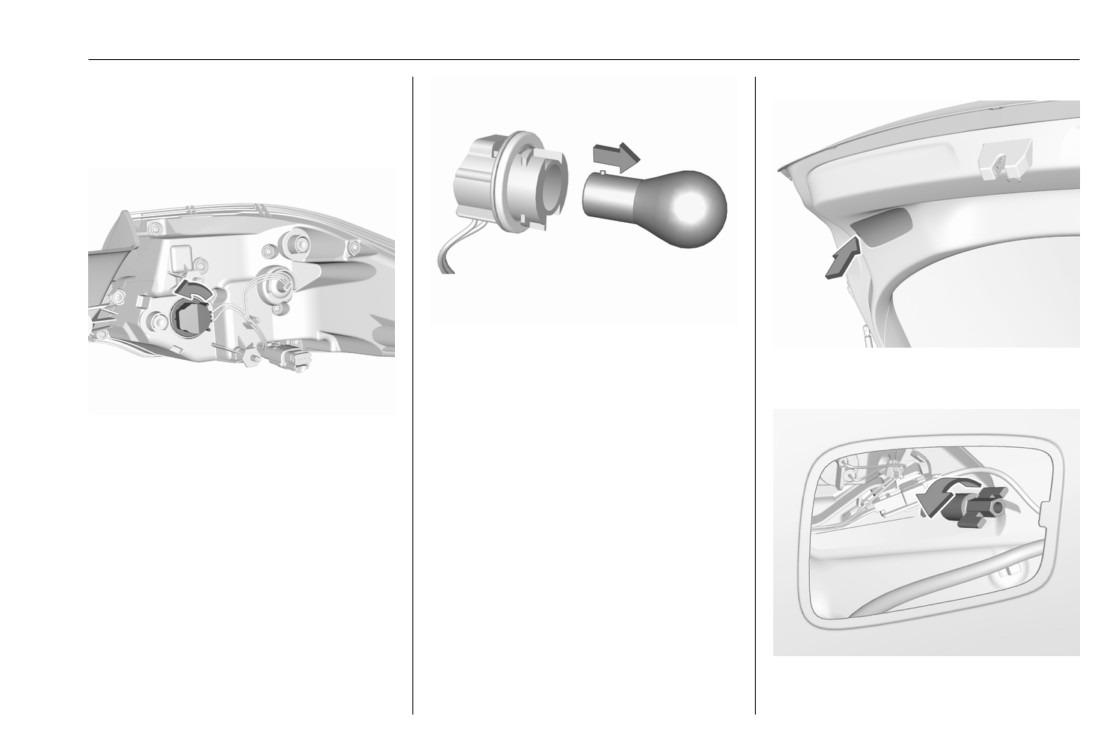

Nebelschlussleuchte (1)
Rückfahrleuchte (2)
5. Die Lampe aus der Lampenfas-
sung lösen und ersetzen.
3. Leuchteneinheit vorsichtig aus
1. Die Abdeckung an der Heck-
der Aussparung nehmen und
klappe lösen und abnehmen.
entfernen. Darauf achten, dass
das Kabel nicht abgezogen wird.
Nebelschlussleuchte
2. Die Plastik-Kontermutter per
Hand abschrauben.
Fahrzeugwartung
255

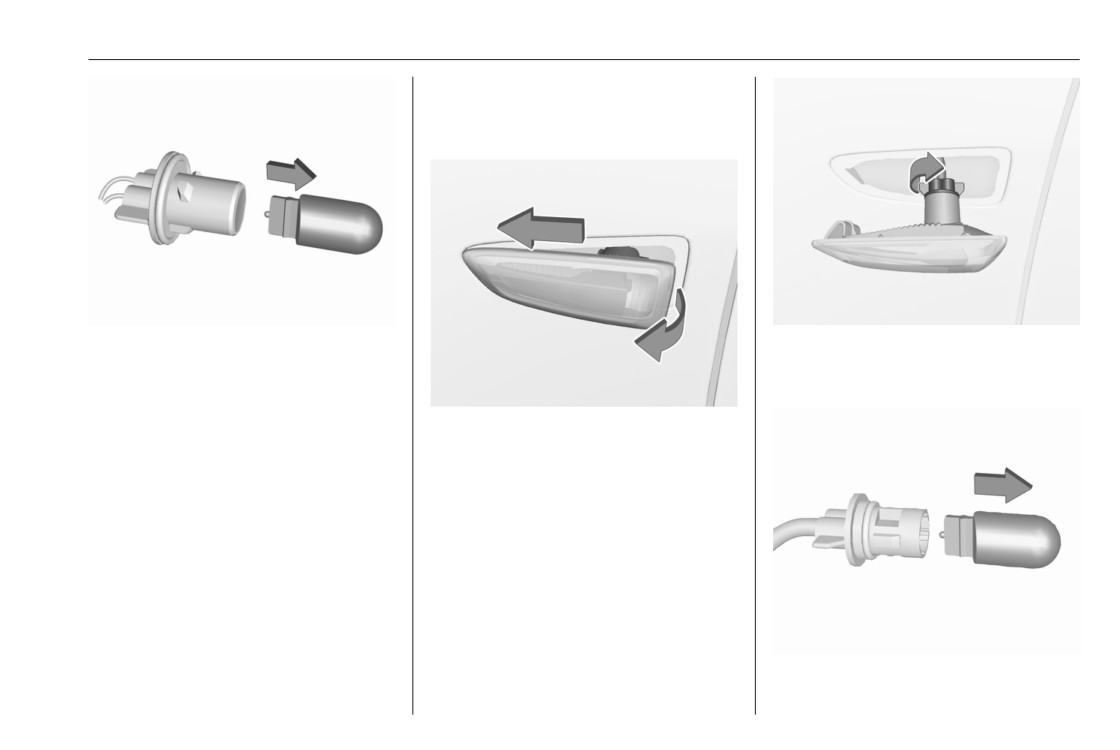

Seitliche Blinkleuchten
Zum Ersetzen der Lampe das
Lampengehäuse entfernen:
Rückfahrleuchte
2. Lampenfassung nach links
6. Die Lampenfassung in die
drehen und aus dem Gehäuse
Leuchteneinheit einsetzen.
ziehen.
Leuchteneinheit in die Heck-
klappe einsetzen und die
1. Lampengehäuse nach vorn schie-
Schraube von der Innenseite aus
ben und an der Rückseite abzie-
festziehen. Abdeckung anbrin-
hen.
gen.
3. Die Lampe aus der Fassung
ziehen und ersetzen.
256
Fahrzeugwartung
4. Lampenfassung einsetzen und
Sicherungen können auch ohne
Elektrische Anlage
nach rechts drehen.
Vorhandensein einer Funktion einge-
steckt sein.
5. Die linke Seite der Lampe einset-
Sicherungen
zen, die Lampe nach links schie-
Ersatz entsprechend der Beschrif-
Sicherungszieher
ben und die rechte Seite einset-
tung auf der defekten Sicherung
zen.
Im Sicherungskasten des Motor-
durchführen.
raums kann ein Sicherungszieher
Das Fahrzeug verfügt über zwei
untergebracht sein. Der Abzieher hat
Kennzeichenleuchte
Sicherungskästen:
zwei Seiten. Jede Seite ist für jeweils
Die Kennzeichenleuchte ist als LED
● Motorraum
einen bestimmten Sicherungstyp
ausgeführt und kann nicht gewech-
ausgelegt.
● Instrumententafel
selt werden. Defekte LED in einer
Werkstatt ersetzen lassen.
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.
Innenleuchten
Eine defekte Sicherung ist am durch-
Die folgenden Leuchtmittel in einer
gebrannten Schmelzfaden erkenn-
Werkstatt ersetzen lassen:
bar.
● Innenleuchte, Leseleuchten
● Laderaumleuchte
Achtung
● Instrumententafelbeleuchtung
Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
