Opel Insignia (2022). Betriebsanleitung - 5
Stauraum
89
Ausbau
Hinter den Vordersitzen
Hinter den Rücksitzen
● Eine Seite der Haltestange
zusammendrücken und aus der
Einbauöffnung herausziehen.
Die andere Seite der Haltestange
aus der Einbauöffnung ziehen.
● Sicherheitsnetz aufrollen.
● Die Haken der Sicherheitsnetz-
kassette an den Verzurrösen im
● Die Klappe am Spanner an
Boden vor den Rücksitzen befes-
beiden Seiten ziehen, um die
tigen. Um Zugriff auf die Verzurr-
Bänder zu lösen.
ösen zu erhalten, die Haken in
● Eine Seite der Haltestange
den perforierten Teilen in der
zusammendrücken und aus der
Bodenabdeckung auf beiden
Einbauöffnung herausziehen.
Seiten eindrücken.
Die andere Seite der Haltestange
● Beide Bänder durch Ziehen am
aus der Einbauöffnung ziehen.
lockeren Ende spannen.
● Die Kassette etwas nach hinten
● Sicherheitsnetz aufrollen.
● Die Kopfstützen nach unten
drehen, um sie zu entriegeln und
● Haken von den Verzurrösen
drücken und die Rücksitzlehnen
aus den Aufnahmen zu entfer-
lösen.
umklappen 3 81.
nen.
90
Stauraum
Warndreieck
Sports Tourer
Verbandstasche
Grand Sport
Grand Sport
Das Warndreieck an der Innenver-
kleidung der Heckklappe verstauen
Das Warndreieck in der Aussparung
und mit den Bändern sichern.
Verbandstasche rechts im Laderaum
hinten im Laderaum verstauen.
verstauen und mit dem Gurt sichern.
Stauraum
91
Sports Tourer
Den Dachgepäckträger gemäß den
Dachgepäckträger
mitgelieferten Einbauanweisungen
befestigen.
Aus Sicherheitsgründen und zur
Vermeidung von Dachbeschädigun-
Dachgepäckträger abnehmen, wenn
gen empfehlen wir, das für Ihr Fahr-
er nicht in Verwendung ist.
zeug zugelassene Dachgepäckträ-
Sports Tourer
gersystem zu verwenden. Bitte
wenden Sie sich für weitere Informa-
tionen an Ihre Werkstatt.
Dachgepäckträger befestigen
Grand Sport
Die Verbandstasche an der Innenver-
kleidung der Heckklappe verstauen
und mit den Bändern sichern.
Die Befestigungspunkte befinden
sich in beiden Dachrelings.
Den Dachgepäckträger an den ersten
beiden Befestigungspunkten gemäß
den mit dem Dachgepäckträger
mitgelieferten Einbauanweisungen
Alle Türen öffnen.
befestigen.
Die Befestigungspunkte befinden
Dachgepäckträger abnehmen, wenn
sich an jedem Türrahmen der Karos-
er nicht in Verwendung ist.
serie.
92
Stauraum
●
Ladung nicht über die Oberkante
●
Die Zuladung ist die Differenz
Beladungshinweise
der Rückenlehnen hinausragen
zwischen dem zulässigen
lassen.
Gesamtgewicht (siehe Typschild
3 292) und dem EU-Leerge-
●
Auf der Laderaumabdeckung
wicht.
bzw. der Instrumententafel keine
Gegenstände ablegen und den
Zum Berechnen der Zuladung
Sensor oben auf der Instrumen-
die Fahrzeugdaten in die
tentafel nicht abdecken.
Gewichtstabelle am Anfang
dieser Bedienungsanleitung
●
Die Ladung darf nicht die Bedie-
eingeben.
nung der Pedale, Parkbremse
und Schaltung sowie die Bewe-
Das EU-Leergewicht schließt
gungsfreiheit des Fahrers behin-
das Gewicht von Fahrer (68 kg),
dern. Keine ungesicherten
Gepäck (7 kg) und sämtlichen
Gegenstände im Innenraum
Flüssigkeiten (Kraftstofftank zu
ablegen.
90 % gefüllt) ein.
●
Schwere Gegenstände im Lade-
●
Nicht mit geöffnetem Laderaum
Sonderausstattungen und Zube-
raum an die Rückenlehnen anle-
fahren.
hör erhöhen das Leergewicht.
gen. Darauf achten, dass die
Rückenlehnen sicher eingerastet
●
Dachlast erhöht die Seitenwind-
9 Warnung
empfindlichkeit des Fahrzeugs
sind, dass also die roten Markie-
rungen hinter den Entriegelungs-
und verschlechtert das Fahrver-
Immer darauf achten, dass die
halten durch einen höheren Fahr-
hebeln nicht mehr sichtbar sind.
Ladung sicher im Fahrzeug
zeugschwerpunkt. Last gleich-
Bei stapelbaren Gegenständen
verstaut ist. Ansonsten können
mäßig verteilen und mit Befesti-
die schwereren nach unten
Teile der Ladung durch den Fahr-
gungsgurten rutschsicher und
legen.
zeuginnenraum geschleudert
fest verzurren. Reifendruck und
●
Lose Gegenstände vor dem
werden und Verletzungen bzw.
Fahrzeuggeschwindigkeit dem
Verrutschen sichern, indem sie
Schäden an der Ladung oder am
Beladungszustand anpassen.
mit Bändern an den Verzurrösen
Fahrzeug verursachen.
Befestigungsgurte öfter prüfen
befestigt werden 3 87.
und nachspannen.
Stauraum
93
Nicht schneller als 120 km/h
fahren.
Die zulässige Dachlast beträgt
100 kg. Die Dachlast setzt sich
aus den Gewichten des Dachge-
päckträgers und der Ladung
zusammen.
94
Instrumente, Bedienelemente
Kontrollleuchten
111
Wegfahrsperre
116
Instrumente,
Blinker
111
Außenbeleuchtung
116
Bedienelemente
Sicherheitsgurt anlegen
111
Fernlicht
116
Airbag-System, Gurtstraffer
112
Fernlichtassistent
116
Airbagabschaltung
112
LED-Scheinwerfer
116
Generator
112
Nebelscheinwerfer
116
Bedienelemente
95
Abgas
113
Nebelschlussleuchte
116
Lenkradeinstellung
95
Bremssystem,
Geschwindigkeitsregler
116
Fernbedienung am Lenkrad
95
Kupplungssystem
113
Adaptiver Geschwindigkeitsreg-
Lenkradheizung
95
Elektrische Parkbremse
113
ler
117
Hupe
96
Störung der elektrischen
Erkennung vorausfahrendes
Scheibenwischer und
Parkbremse
113
Fahrzeug
117
Waschanlage
96
Antiblockiersystem
113
Fußgängererkennung
117
Heckscheibenwischer und
Gangwechsel
114
Geschwindigkeitsbegrenzer
117
Waschanlage
98
Fahrzeugabstand
114
Verkehrszeichen-Assistent
117
Außentemperatur
99
Spurhalteassistent
114
Tür offen
117
Uhr
99
Elektronische
Displays
118
Zubehörsteckdosen
101
Stabilitätsregelung
Fahrerinfodisplay
118
Induktives Laden
102
ausgeschaltet
114
Info-Display
124
Ascher
103
Elektronische
Head-up-Display
126

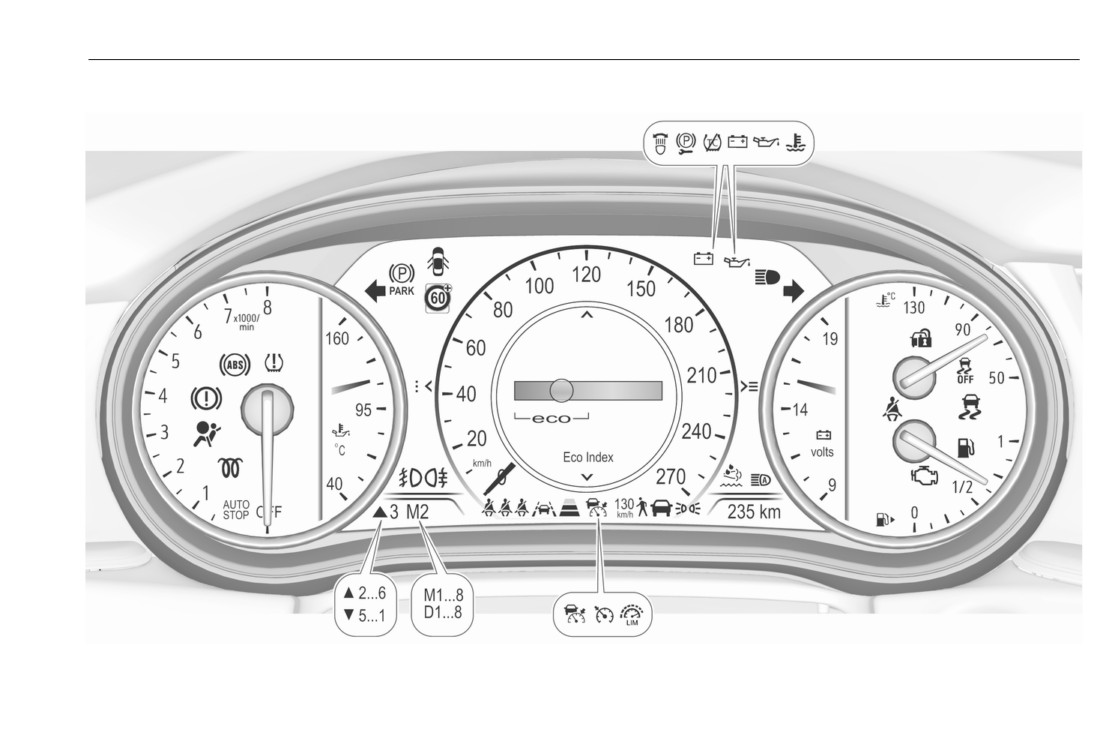

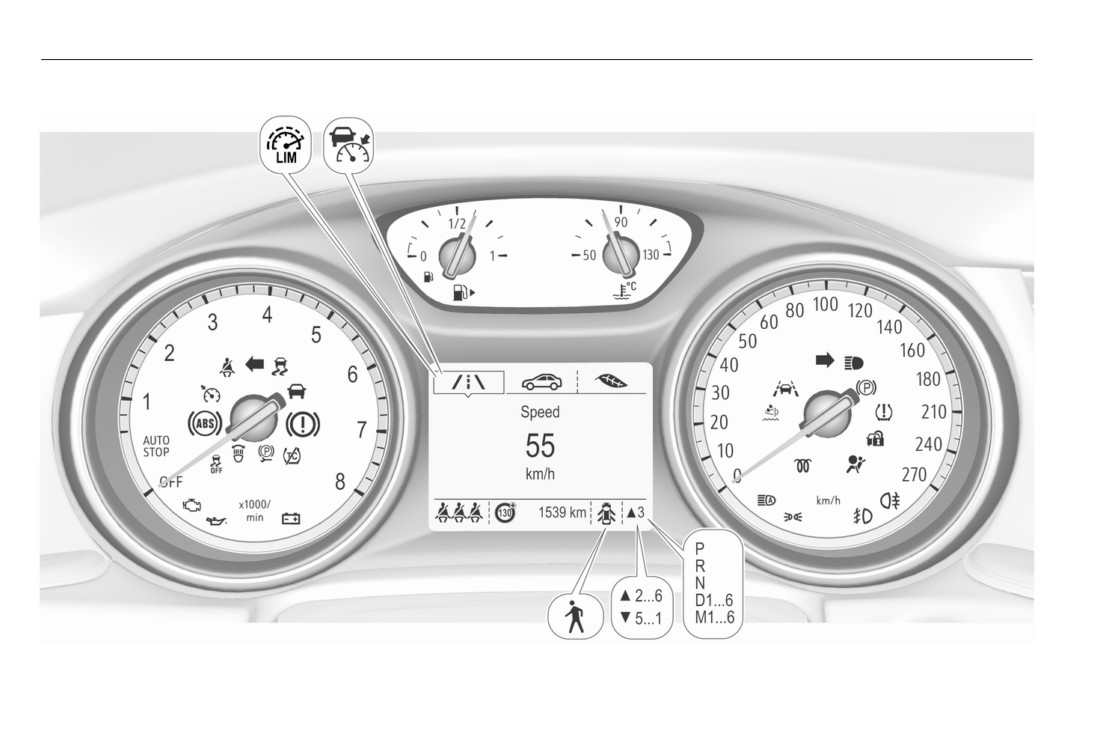

Warnleuchten, Anzeige-Instru-
Stabilitätsregelung und
Fahrzeugmeldungen
129
mente, Kontrollleuchten
103
Traktionskontrolle
114
Warn- und Signaltöne
130
Instrumenteneinheit
103
Traktionskontrolle
ausgeschaltet
114
Personalisierung
131

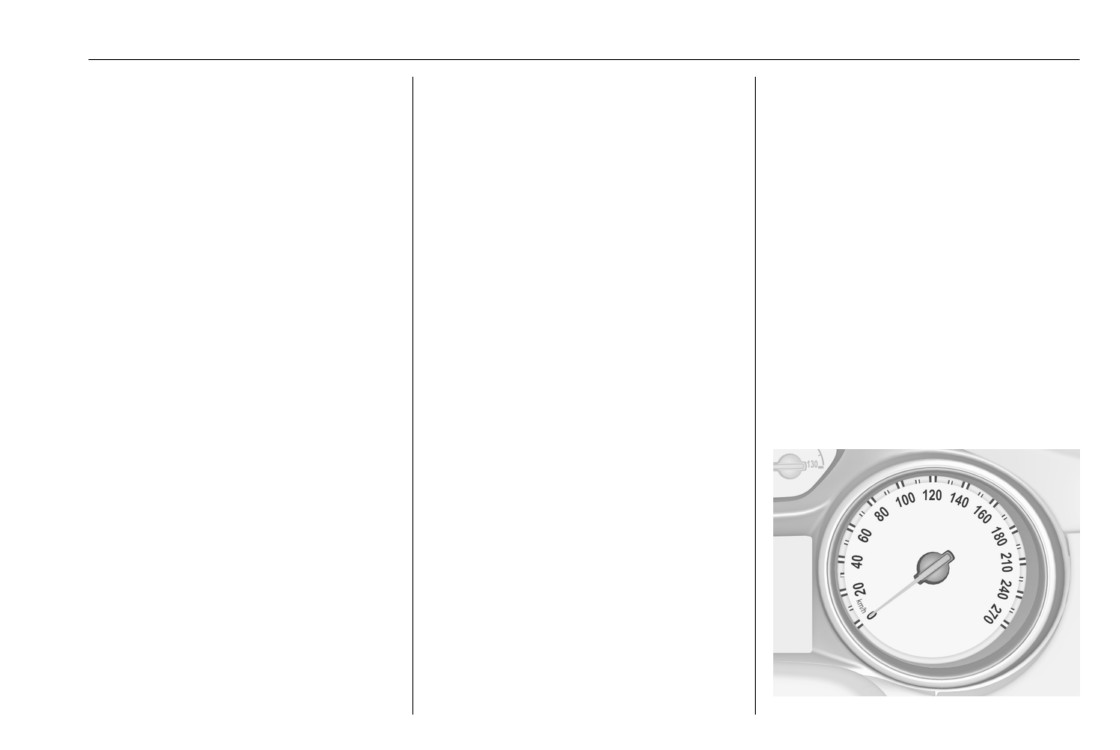

Tachometer
107
Kühlmitteltemperatur
115
Fahrzeugpersonalisierung
131
Kilometerzähler
108
Tageskilometerzähler
108
Vorglühen
115
Telematik-Service
132
Drehzahlmesser
109
AdBlue
115
Notruf
132
Kraftstoffanzeige
109
Reifendruck-Kontrollsystem
115
Kühlmitteltemperaturanzeige ... 109
Motoröldruck
115
Serviceanzeige
110
Kraftstoffmangel
116
Instrumente, Bedienelemente
95
Fahrerinfodisplay 3 118.
Bedienelemente
Fernbedienung am Lenkrad
Lenkradeinstellung
Lenkradheizung
Der Geschwindigkeitsregler und der
Geschwindigkeitsbegrenzer werden

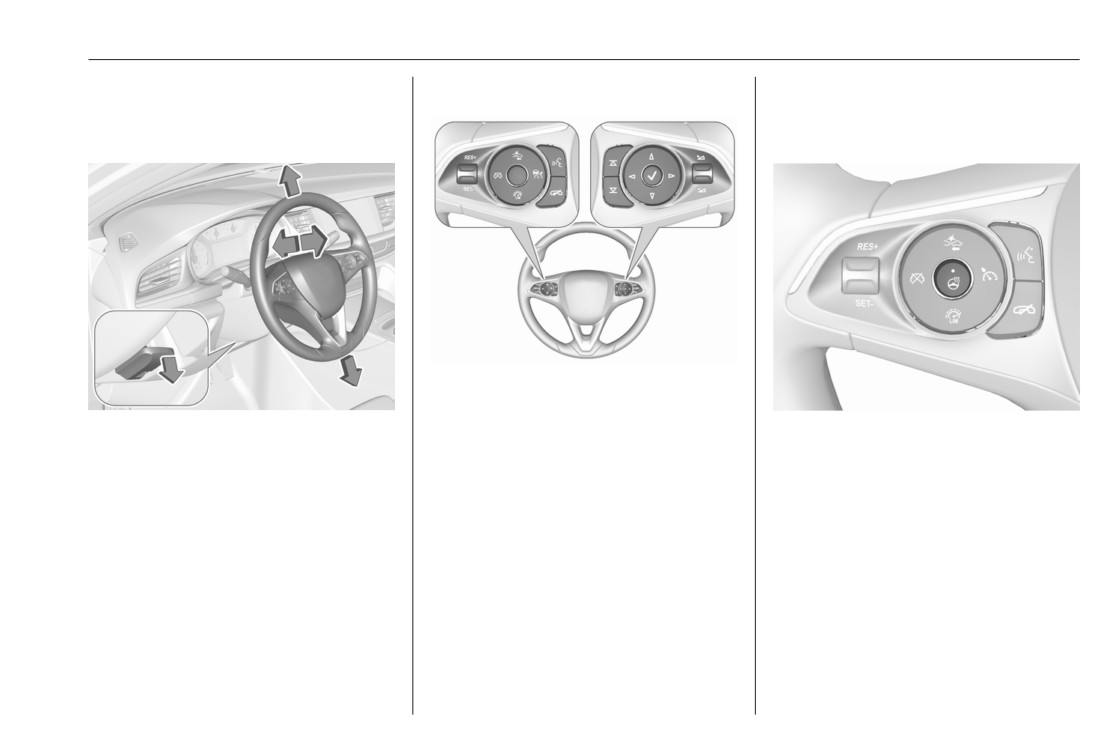

Griff entriegeln, Lenkrad einstellen,
über die Bedienelemente links am
Die Heizung durch Drücken von *
Griff einrasten und darauf achten,
Lenkrad bedient.
einschalten. Die Aktivierung wird
dass er komplett verriegelt ist.
Zusätzlich kann über die Bedienele-
durch die LED in der Taste angezeigt.
Lenkrad nur bei stehendem Fahrzeug
mente links am Lenkrad die Auffahr-
Die Heizung ist nur bei laufendem
und gelöster Lenkradsperre einstel-
warnung eingestellt werden.
Motor bzw. einem Autostopp aktiv.
len.
Das Infotainment-System lässt sich
Stopp-Start-Automatik 3 162.
über die Bedienelemente rechts am
Lenkrad bedienen.
Fahrerassistenzsysteme 3 186.
Zu weiteren Hinweisen siehe die
Anleitung für das Infotainment-
System.
96
Instrumente, Bedienelemente
Einstellbares Wischintervall
Hupe
Scheibenwischer und
Waschanlage
Frontscheibenwischer mit
verstellbarem Wischerintervall
Wischerhebel in Position INT.
j drücken.
Zum Anpassen der Wischfrequenz
das Einstellrädchen drehen.
HI
: schnell
LO
: langsam
INT
: Intervallschaltung
OFF : aus
Zum einmaligen Wischen bei ausge-
schaltetem Scheibenwischer den
Hebel nach unten auf 1x drücken.
Nicht bei vereisten Scheiben
einschalten.
In Waschanlagen ausschalten.
Instrumente, Bedienelemente
97

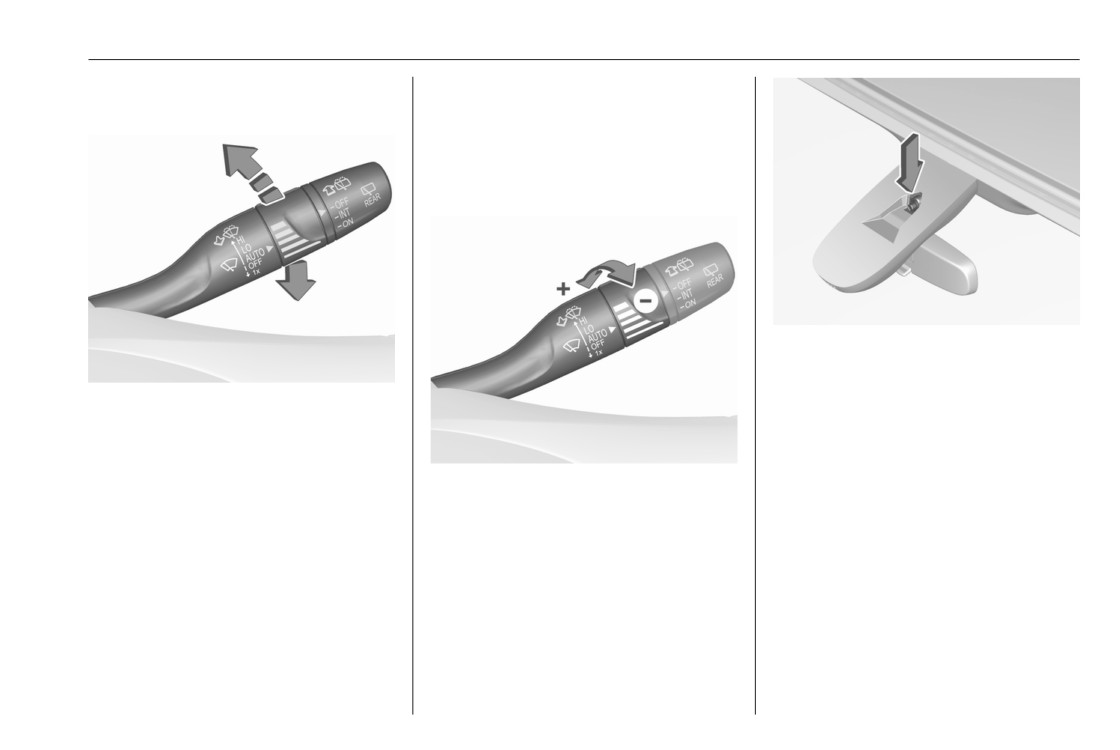

Frontscheibenwischer mit
Nicht bei vereisten Scheiben
Regensensor
einschalten.
In Waschanlagen ausschalten.
Einstellbare Empfindlichkeit des
Regensensors
Sensor frei von Staub, Schmutz und
Eis halten.
Die Regensensorfunktion wird im
HI
: schnell
Info-Display aktiviert und deaktiviert.
LO
: langsam
AUTO : Wischautomatik mit Regen-
Die relevante Einstellung im Info-
sensor
Display auswählen.
OFF
: aus
Wischerhebel in Position AUTO.
Info-Display 3 124.
Zum Einstellen der Empfindlichkeit
Fahrzeugpersonalisierung 3 131.
In der AUTO-Stellung erkennt der
des Regensensors das Einstellräd-
Regensensor die Wassermenge auf
chen drehen.
der Windschutzscheibe und regelt
automatisch die Frequenz des Schei-
benwischers.
Zum einmaligen Wischen bei ausge-
schaltetem Scheibenwischer den
Hebel nach unten auf 1x drücken.
98
Instrumente, Bedienelemente
Scheibenwaschanlage
Die Aktivierung bzw. Deaktivierung
Heckscheibenwischer und
dieser Funktion kann im Info-Display
Waschanlage
geändert werden.

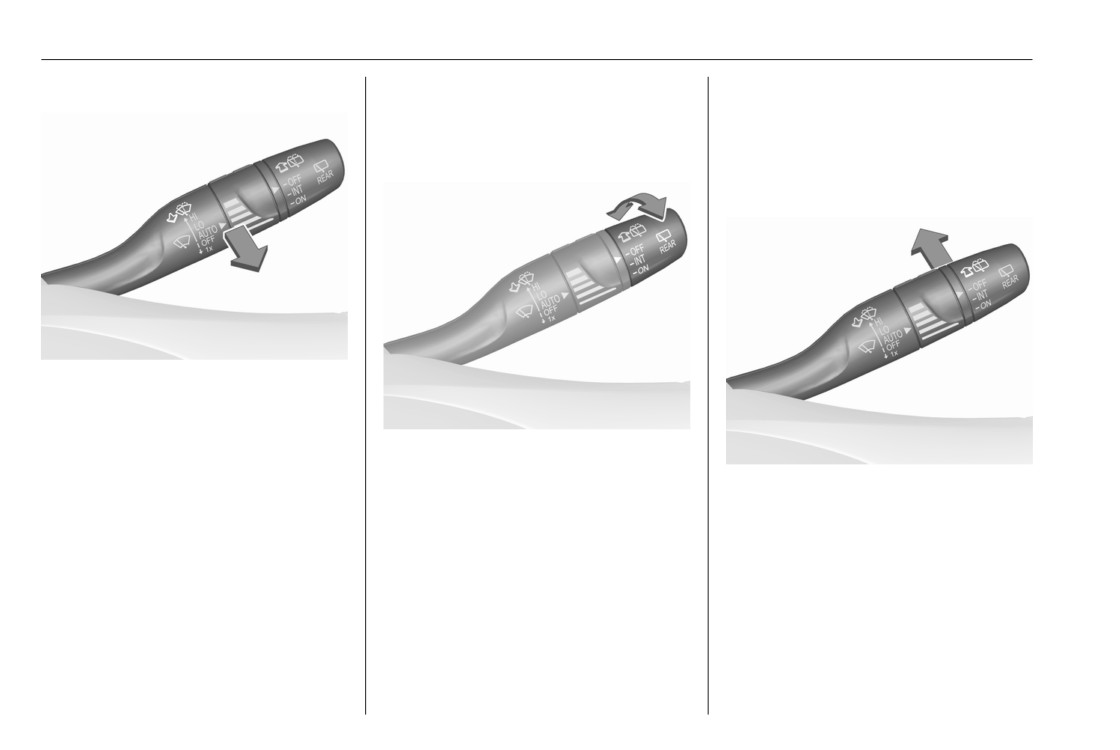

Heckscheibenwischer
Info-Display 3 124.
Heckscheibenwaschanlage
Hebel ziehen. Waschflüssigkeit
spritzt auf die Windschutzscheibe
und der Wischer wird für einige
Wischbewegungen eingeschaltet.
OFF : Aus
Waschflüssigkeit 3 245.
INT
: Intervallbetrieb
Hebel drücken.
ON
: Dauerbetrieb
Waschflüssigkeit spritzt auf die Heck-
Nicht bei vereister Heckscheibe
scheibe und der Wischer wird für
einschalten.
einige Wischbewegungen einge-
In Waschanlagen ausschalten.
schaltet.
Der Heckscheibenwischer schaltet
Bei niedrigem Flüssigkeitsstand wird
sich bei eingeschaltetem Scheiben-
die Heckscheiben-Waschanlage
wischer und Einlegen des Rückwärts-
ausgeschaltet.
gangs automatisch ein.
Waschflüssigkeit 3 245.
Instrumente, Bedienelemente
99
Außentemperatur
Multimedia Navi
Sinkende Temperatur wird sofort
; drücken und dann Einstellungen
angezeigt, steigende mit Verzöge-
anwählen.
rung.
Datum und Uhrzeit auswählen, um
das entsprechende Untermenü anzu-
zeigen.
Wenn die Außentemperatur auf 3 °C
sinkt, wird im Fahrerinfodisplay eine
Warnmeldung angezeigt.
9 Warnung
Die Abbildung zeigt ein Beispiel.
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn
bereits vereist sein.
Zeitformat einstellen
Zur Auswahl des gewünschten Zeit-
formats auf die Bildschirm-Schaltflä-
Uhr
che 12 h bzw. 24 h tippen.
Uhrzeit und Datum werden im Info-
Display angezeigt 3 124.
100
Instrumente, Bedienelemente
Datumsformat einstellen
Zum Korrigieren der Einstellungen +
O drücken, um das Untermenü zu
Zum Festlegen des gewünschten
und - antippen.
verlassen und den neuen Wert zu
Datumformats Datumsformat
speichern. „x“ drücken, um das Menü
Multimedia / Multimedia Navi Pro
einstellen anklicken und im Unter-
ohne zu speichern zu verlassen.
menü aus den verfügbaren Möglich-
! drücken und Einstellung auswäh-
keiten wählen.
Zeitzone festlegen
len.
Zum Öffnen des entsprechenden
Auto Set
Datum und Uhrzeit wählen.
Untermenüs auf Zeitzone auswählen
Um auszuwählen, ob Uhrzeit und
Zeitzone, Uhrzeit und Datum werden
drücken. Durch Berühren von n
Datum automatisch oder manuell
standardmäßig automatisch bereit-
oder o durch die Liste blättern. Die
eingestellt werden sollen, Auto Set
gestellt.
gewünschte Zeitzone durch Berühren
anwählen.
des Listeneintrags auswählen.
Alle Werte können auch manuell fest-
Zum automatischen Einstellen von
gelegt werden. Dazu müssen die
O drücken, um das Untermenü zu
Uhrzeit und Datum Ein - RDS anwäh-
Funktionen für die automatische
verlassen und den neuen Wert zu
len.
Einstellung deaktiviert werden, indem
speichern. „x“ drücken, um das Menü
Zum manuellen Einstellen von
die Schaltersymbole neben
ohne zu speichern zu verlassen.
Automatische Datums- u. Uhrzeitein-
Uhrzeit und Datum Aus - manuell
stellung und Automatische Zeitzone
Zeitformat festlegen
anwählen. Wenn Auto Set auf Aus -
auf „O“ gesetzt werden.
Standardmäßig wird die Uhrzeit im
manuell eingestellt ist, können die
24-Stunden-Format angezeigt. Um
Untermenüpunkte Uhrzeit einstellen
Uhrzeit oder Datum einstellen
das 12-Stunden-Format festzulegen,
und Datum einstellen genutzt
Zum Öffnen des entsprechenden
das Schaltersymbol neben 24-
werden.
Untermenüs auf Zeit einstellen oder
Stunden-Format auf „O“ setzen.
Uhrzeit und Datum einstellen
Datum einstellen drücken. Die Werte
durch Berühren von n oder o
Zum Anpassen der Uhrzeit- und
Datumseinstellungen Uhrzeit
einstellen.
einstellen oder Datum einstellen
anwählen.
Instrumente, Bedienelemente
101
Zubehörsteckdosen
USB-Anschluss

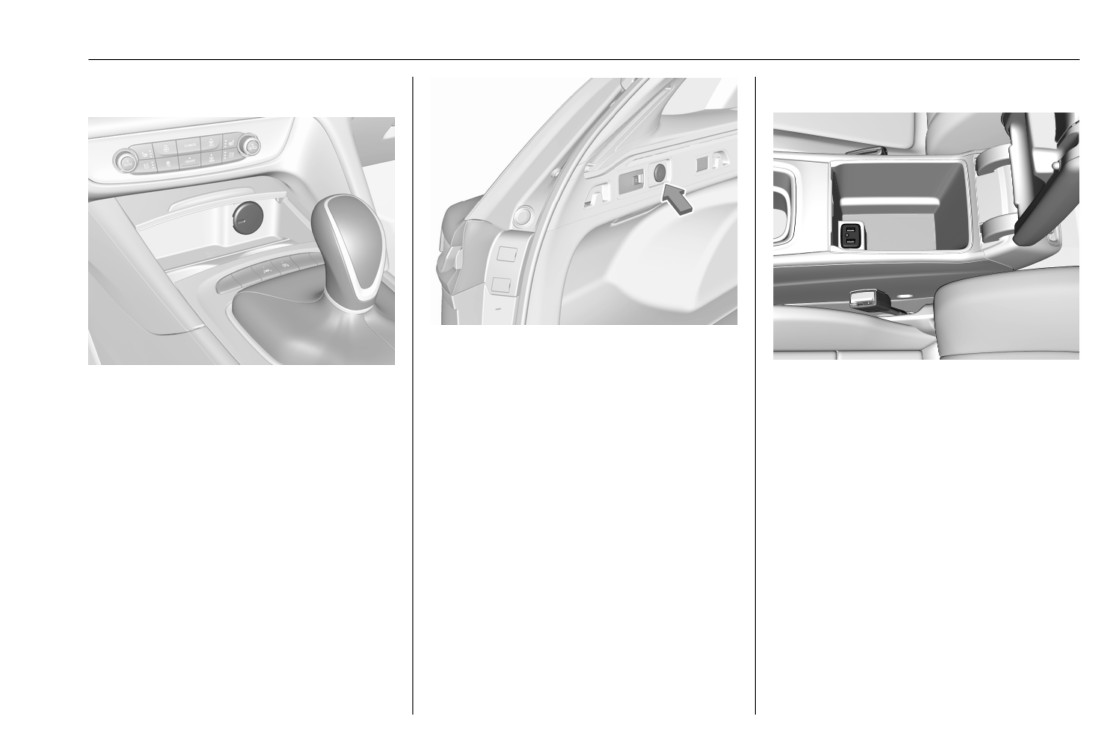

Eine 12-V-Zubehörsteckdose befin-
det sich an der linken Laderaum-
Eine 12-V-Zubehörsteckdose befin-
wand. Bei ausgeschalteter Zündung
Unter der hochklappbaren Armlehne
det sich in der Mittelkonsole. Bei
bleibt diese Steckdose aktiviert.
befinden sich zwei USB-Anschlüsse
ausgeschalteter Zündung ist diese
zum Laden von elektronischen Gerä-
Die maximale Leistungsaufnahme
Steckdose deaktiviert.
ten. Diese Anschlüsse verfügen auch
darf 120 W nicht überschreiten.
über eine Datenverbindung zum Info-
Angeschlossenes elektrisches Zube-
tainment-System.
hör muss bezüglich der elektromag-
Weitere Informationen sind im Hand-
netischen Verträglichkeit der
buch des Infotainment-Systems zu
DIN VDE 40 839 entsprechen.
finden.
Kein Strom abgebendes Zubehör wie
z. B. Ladegeräte oder Batterien
anschließen.
Steckdosen nicht durch ungeeignete
Stecker beschädigen.
Stopp-Start-Automatik 3 162.
102
Instrumente, Bedienelemente
USB-Ladeanschluss
Der Ladeschacht befindet sich unter
ischer Geräte beeinträchtigen.
der vorderen Armlehne.
Gegebenenfalls vor der Verwen-
dung des Geräts für induktives
Laden eines Mobilgeräts:
Laden ärztlichen Rat einholen.
1. Alle Gegenstände aus dem Lade-
schacht entfernen, da sonst das
System möglicherweise nicht lädt.
9 Warnung
2. Gerät mit dem Display nach
Vor dem Laden eines mobilen
hinten in den Ladeschacht legen.
Geräts alle metallenen Gegen-
Der Ladestatus wird im Info-
stände vom Ladegerät entfernen,
Display 0 angezeigt und gibt an,
da diese Gegenstände sehr heiß
ob das mobile Gerät richtig positi-
werden könnten.
oniert ist.
Wenn 0 nicht angezeigt wird, das
Zwei USB-Anschlüsse ausschließlich
mobile Gerät aus dem Schacht
zum Laden von Geräten befinden
entfernen. Das mobile Gerät um 180
sich an der Rückseite der Mittelkon-
Grad drehen, drei Sekunden warten,
sole.
und dann das Mobilgerät wieder
einsetzen.
Hinweis
Die Buchsen müssen immer sauber
Mit PMA, Qi und A4WP kompatible
und trocken gehalten werden.
mobile Geräte können induktiv gela-
den werden.
Induktives Laden
Für bestimmte Mobilgeräte können
zum induktiven Laden eine Abde-
9 Warnung
ckung an der Rückseite mit einer
integrierten Spule oder eine Hülle
Das induktive Laden kann den
Um ein Gerät zu laden, muss die
erforderlich sein.
Betrieb implantierter Herzschritt-
Zündung eingeschaltet sein.
macher oder anderer medizin-
Instrumente, Bedienelemente
103
Das Gerät darf maximal 8 cm breit
Warnleuchten,
und 15 cm lang sein, damit es in das
Ladegerät passt.
Anzeige-Instrumente,
Schutzabdeckungen für Mobilgeräte
Kontrollleuchten
können sich negativ auf das induktive
Laden auswirken.
Instrumenteneinheit
Je nach Version ist die Instrumenten-
Ascher
einheit in zwei Ausführungen erhält-
lich:
Achtung
● Baselevel
● Uplevel
Nur für Asche, nicht für brennbare

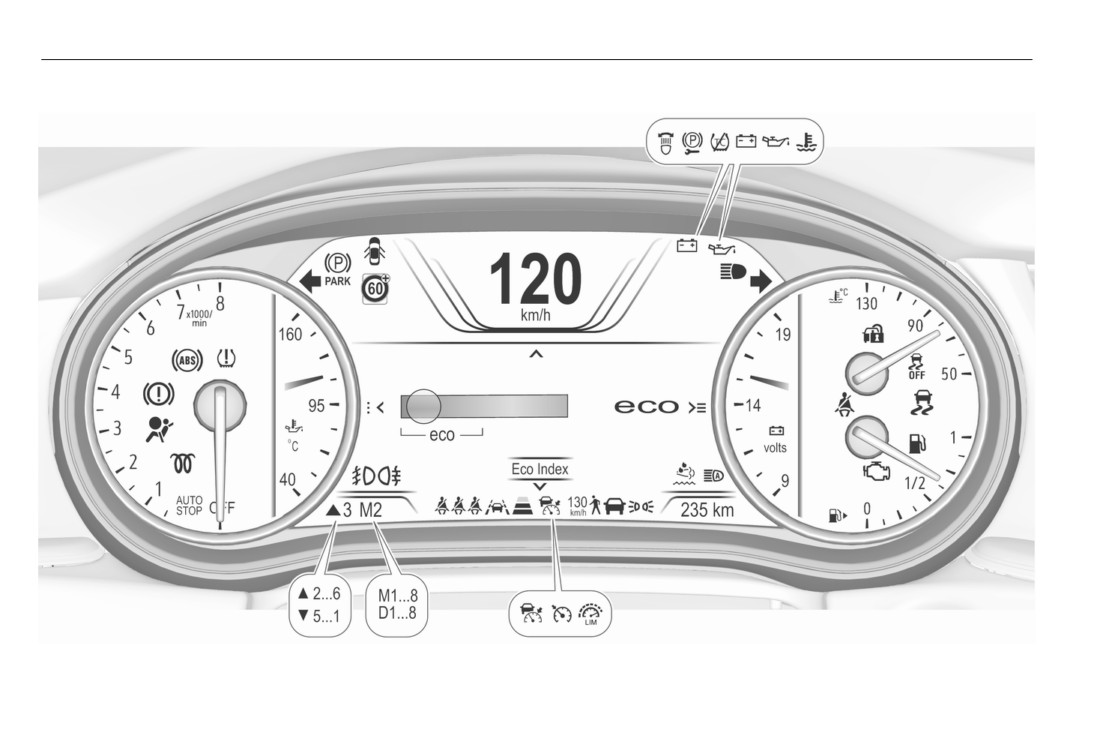

Die Uplevel-Instrumenteneinheit
Abfälle.
kann im Sport- oder Tour-Modus
angezeigt werden.
In die Getränkehalter kann ein
herausnehmbarer Ascher eingesetzt
werden.
104
Instrumente, Bedienelemente
Baselevel-Instrumenteneinheit
Instrumente, Bedienelemente
105
Uplevel-Instrumenteneinheit, Sport-Modus
106
Instrumente, Bedienelemente
Uplevel-Instrumenteneinheit, Tour-Modus
Instrumente, Bedienelemente
107
Übersicht
b
Elektronische Stabilitäts-
C Adaptiver Geschwindigkeits-
regelung und Traktionskontrolle
regler 3 117
O Blinker 3 111
3 114
A Erkennung vorausfahrendes
X
Sicherheitsgurt anlegen 3 111
k
Traktionskontrolle ausge-
Fahrzeug 3 117
schaltet 3 114
v
Airbag-System, Gurtstraffer
7
Erkennung vorausgehender
3 112
W Kühlmitteltemperatur 3 115
Fußgänger3 117
V Airbag-Deaktivierung 3 112
! Vorglühen 3 115
L Geschwindigkeitsbegrenzer
3 117
p Generator 3 112
u AdBlue 3 115
L Verkehrszeichen-Assistent
Z Abgas 3 113
w
Reifendruck-Kontrollsystem
3 117
3 115
R Bremssystem, Kupplungs-
h Tür offen 3 117
system 3 113
I Motoröldruck 3 115
m Elektrische Parkbremse 3 113
Y
Kraftstoffmangel 3 116
Tachometer
j
Störung der elektrischen Park-
d Wegfahrsperre 3 116
bremse 3 113
8
Außenbeleuchtung 3 116
u Antiblockiersystem 3 113
C Fernlicht 3 116
R Gangwechsel 3 114
f Fernlichtassistent 3 116
E Fahrzeugabstand 3 114
f
LED-Scheinwerfer 3 116
a Spurhalteassistent 3 114
> Nebelscheinwerfer 3 116
n
Elektronische Stabilitäts-
regelung ausgeschaltet 3 114
r Nebelschlussleuchte 3 116
m
Geschwindigkeitsregler 3 116
108
Instrumente, Bedienelemente
Anzeige der Geschwindigkeit.
Baselevel-Instrumenteneinheit
Uplevel-Instrumenteneinheit

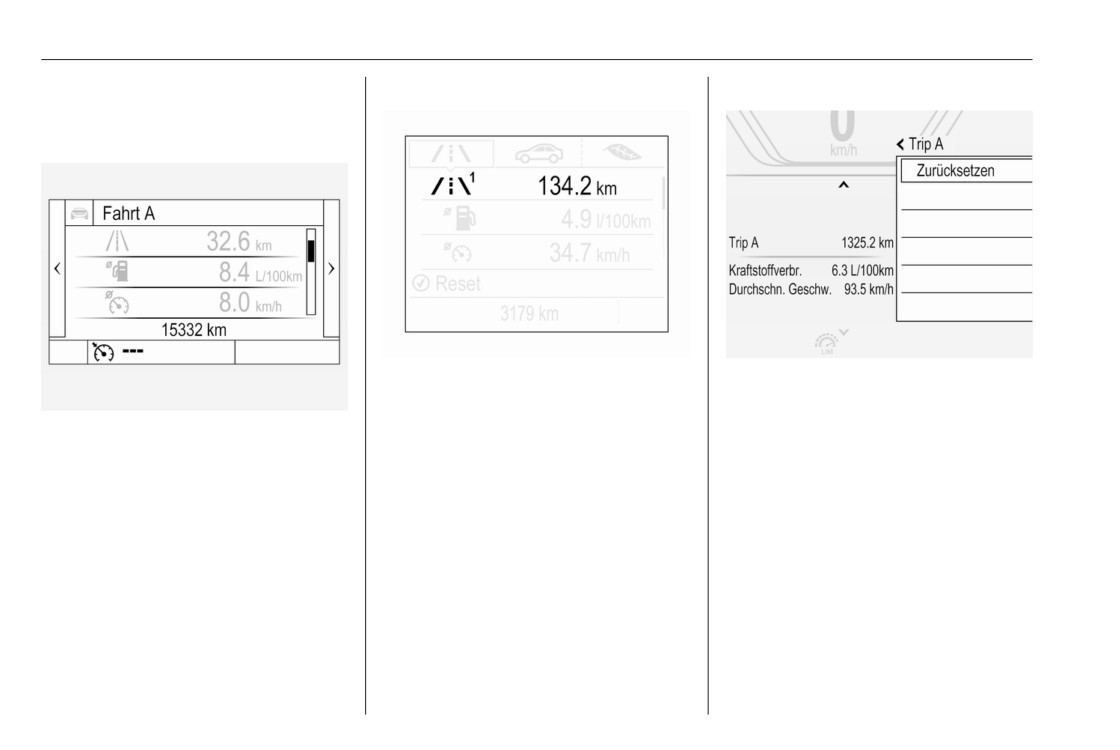

Kilometerzähler
;
im Hauptmenü auswählen. Seite
Seite Info im Hauptmenü auswählen.
Fahrt 1 oder Fahrt 2 durch Drücken
Seite Fahrt A oder Fahrt B durch
auf P bzw. N am Lenkrad wählen.
Drücken auf P bzw. N am Lenkrad
Die erfasste Gesamtfahrstrecke wird
wählen.
in km angezeigt.
Die Tageskilometerzähler können bei
eingeschalteter Zündung einzeln
Die Tageskilometerzähler können bei
zurückgesetzt werden: die entspre-
eingeschalteter Zündung einzeln
Tageskilometerzähler
chende Seite auswählen und Å am
zurückgesetzt werden: die entspre-
Die erfasste Fahrstrecke seit dem
Lenkrad drücken. Wenn die Bestäti-
chende Seite auswählen und >
letzten Zurücksetzen wird im Bord-
gungsmeldung angezeigt wird, durch
drücken. Durch Drücken auf Å
computer angezeigt.
Auswahl von Ja: bestätigen.
bestätigen.
Der Tageskilometerzähler zählt bis
maximal 9.999 km und kehrt dann zu
0 zurück.
Es stehen zwei Tageskilometerzäh-
lerseiten zur Verfügung.
Instrumente, Bedienelemente
109
Drehzahlmesser
Kraftstoffanzeige
Kühlmitteltemperaturan-
zeige
Anzeige der Motordrehzahl.
Zeigt den Kraftstoffstand an.
Nach Möglichkeit in jedem Gang im
Der Pfeil zeigt zu der Fahrzeugseite,
Zeigt die Kühlmitteltemperatur an.
niedrigen Drehzahlbereich fahren.
auf der sich die Tankklappe befindet.
50°
: Motor noch nicht auf
Bei geringem Füllstand leuchtet die
Betriebstemperatur
Achtung
Kontrollleuchte r. Wenn r blinkt,
90°
: normale Betriebstempe-
umgehend tanken.
(mittig)
ratur
Befindet sich der Zeiger im roten
130°
: Temperatur zu hoch
Kraftstofftank niemals leer fahren!
Warnfeld, ist die zulässige Höchst-
drehzahl überschritten. Gefahr für
Wegen des im Tank vorhandenen
den Motor.
Kraftstoffrests kann die Nachfüll-
menge geringer sein als das spezifi-
zierte Fassungsvermögen des Kraft-
stofftanks.
