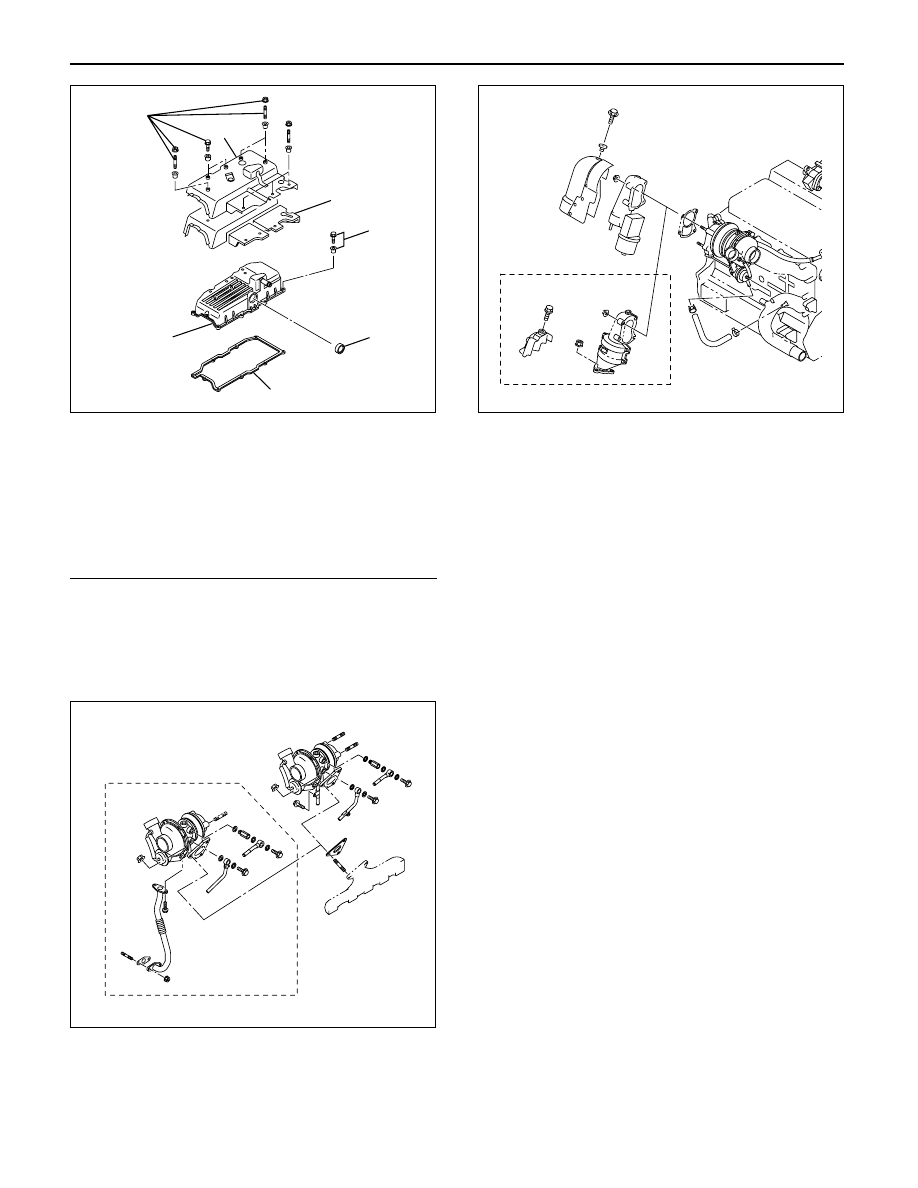

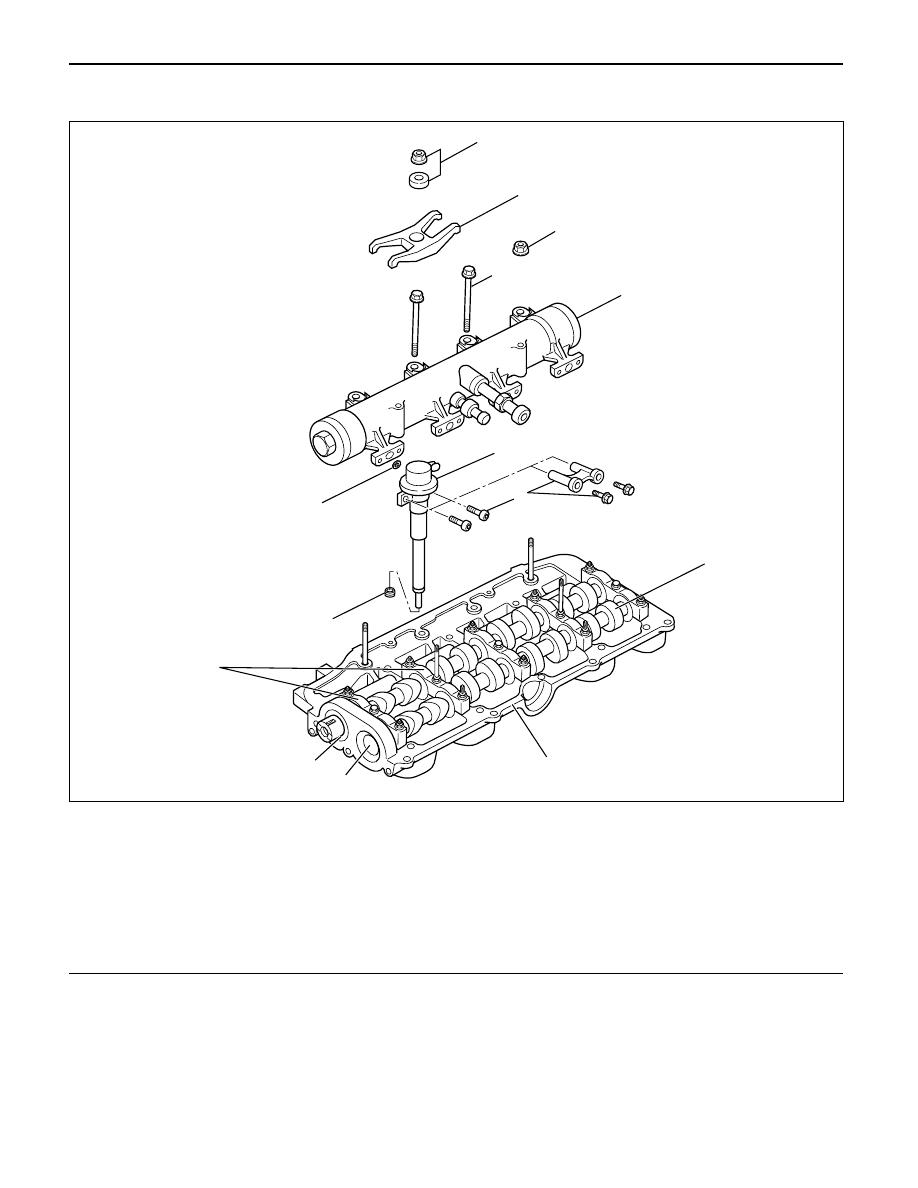

6A – 46 ENGINE MECHANICAL Legend (1) Cylinder Head Noise Insulator Cover 21. Install water hose between thermostat and radiator. Torque: 27 N·m (2.8 kg·m/20.2 lb ft) 24. Install exhaust valve assembly and heat protector. Torque: 27 N·m (2.8 kg·m/20.2 lb ft) for valve Torque: 9 N·m (0.9 kg·m/6.5 lb ft) for heat protector 25. Install generator assembly. Torque: 40 N·m (4.0 kg·m/29 lb ft) for ACG bracket Torque: 40 N·m (4.0 kg·m/29 lb ft) between ACG and bracket Torque: 20 N·m (2.0 kg·m/14.5 lb ft) between ACG and adjuster plate 26. Fix the A/C compressor bracket and install A/C compressor. Torque: 47 N·m (4.7 kg·m/34 lb ft) for A/C bracket Torque: 20 N·m (2.0 kg·m/14.5 lb ft) for belt tensioner head. 28. Connect EGR vacuum hose. Tighten nuts lower portion and tighten bolt. Torque: 20 N·m (2.0 kg·m/14.5 lb ft) Refer to “Intercooler” in this manual. 31. Install air duct between air cleaner and turbocharger. 32. Fill engine coolant. For Europe 025R200007 For Europe 025R200006 1 7 2 3 4 5 6 010R200006 |
