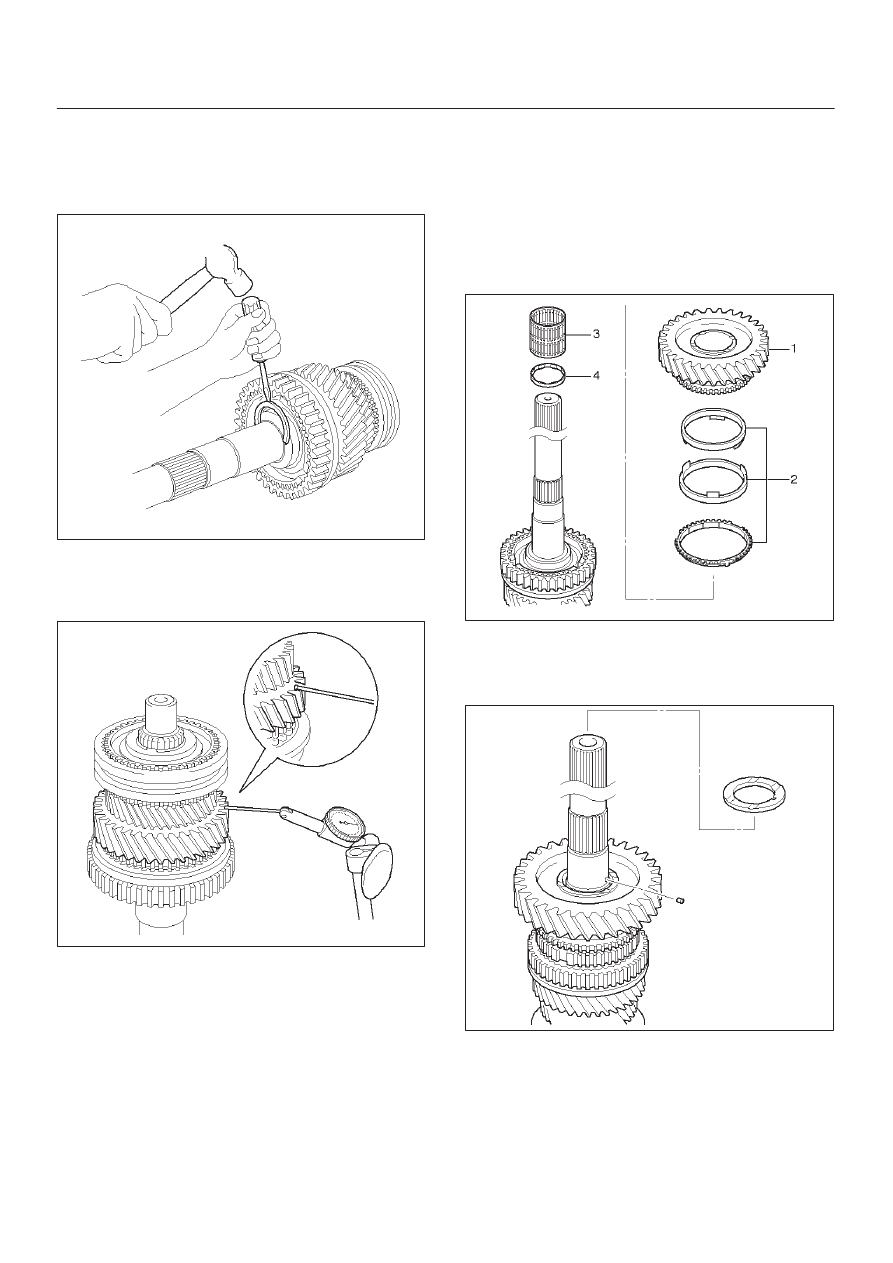

7B–48 MANUAL TRANSMISSION

5. Using a screwdriver and hammer, install the snap

ring.

NOTE: Be careful not to damage the bearing surface.

6. Check that the gear rotates smoothly.

226RW112

7. Using a dial indicator, measure the 2nd gear

thrust clearance.

Standard: 0.10 – 0.25mm (0.004 – 0.010 in)

226RW113

12. Install the 1st gear.

1. Install the following parts:

1. 1st gear bearing spacer (4).
2. 1st gear needle roller bearing (3).
3. Synchronizer assembly (2).
4. 1st gear (1).

NOTE:

D

Align the projection of inner ring with hub No.1 slots.

D

Check that the gear rotates smoothly.

226RW114

2. Install the 1st gear thrust washer pin and 1st gear

thrust washer to the mainshaft.

NOTE: Align the straight pin with the thrust washer slot.

226RW115

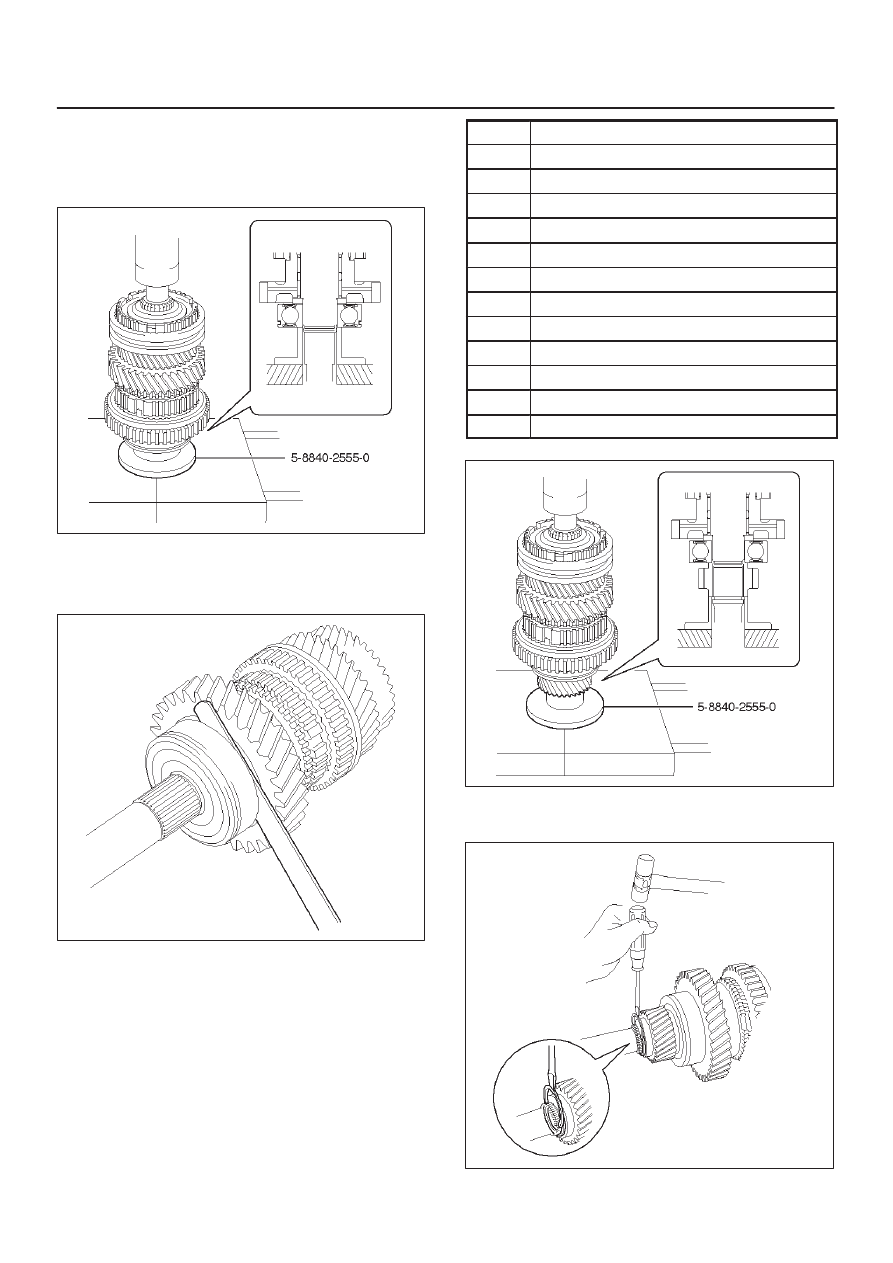

MANUAL TRANSMISSION

7B–49

13. Install the mainshaft center bearing.

1. Using installer 5–8840–2555–0 (J–42799) and a

press, install the mainshaft center bearing.

NOTE: Center bearing snap ring groove toward rear.

226RW195

2. Using a thickness gauge, measure 1st gear thrust

clearance.

Standard: 0.10 – 0.45mm (0.004 – 0.018 in)

226RW118

14. Install the 5th gear.

1. Using installer 5–8840–2555–0 (J–42799) and a

press, install the 5th gear.

2. Select a snap ring that will allow minimum axial

play.

Mark

Thickness

C

2.75 – 2.80 mm (0.108 – 0.110 in)

D

2.80 – 2.85 mm (0.110 – 0.112 in)

E

2.85 – 2.90 mm (0.112 – 0.114 in)

F

2.90 – 2.95 mm (0.114 – 0.116 in)

G

2.95 – 3.00 mm (0.116 – 0.118 in)

H

3.00 – 3.05 mm (0.118 – 0.120 in)

J

3.05 – 3.10 mm (0.120 – 0.122 in)

K

3.10 – 3.15 mm (0.122 – 0.124 in)

L

3.15 – 3.20 mm (0.124 – 0.126 in)

M

3.20 – 3.25 mm (0.126 – 0.128 in)

N

3.25 – 3.30 mm (0.128 – 0.130 in)

P

3.30 – 3.35 mm (0.130 – 0.132 in)

226RW203

3. Using a screwdriver and hammer, install the new

snap ring.

226RW127

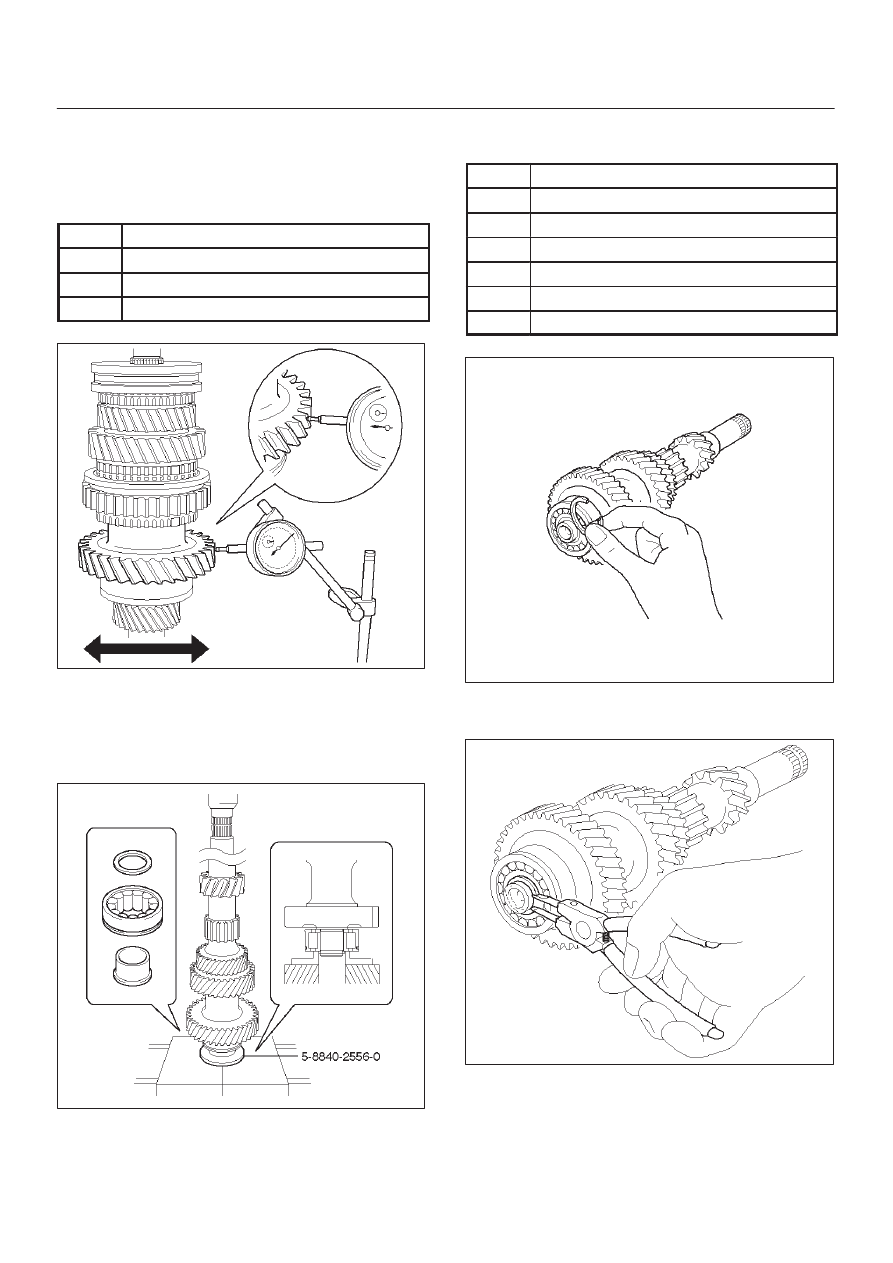

7B–50 MANUAL TRANSMISSION

15. Inspect each gear radial clearance.

1. Mount the mainshaft through the aluminum plate

in a vise.

2. Using a dial indicator, measure the radial

clearance of each gear.

Gear

Standard Clearanse

1st

0.020 – 0.073 mm (0.0008 – 0.0029 in)

2nd

0.015 – 0.068 mm (0.0006 – 0.0027 in)

3rd

0.015 – 0.068 mm (0.0006 – 0.0027 in)

226RW071

16. Install the counter gear shaft.

1. Check the new counter front bearing inner race

and the side race, as shown.

2. Using installer 5–8840–2556–0 (J–42800) and a

press, install the counter gear shaft front bearing.

226RW194

3. Select a snap ring that will allow minimum axial

play.

Mark

Thickness

A

2.00 – 2.05 mm (0.079 – 0.081 in)

B

2.05 – 2.10 mm (0.081 – 0.083 in)

C

2.10 – 2.15 mm (0.083 – 0.085 in)

D

2.15 – 2.20 mm (0.085 – 0.087 in)

E

2.20 – 2.25 mm (0.087 – 0.089 in)

F

2.25 – 2.30 mm (0.089 – 0.091 in)

226RW128

4. Using a snap ring expander, install the new snap

ring.

226RW129

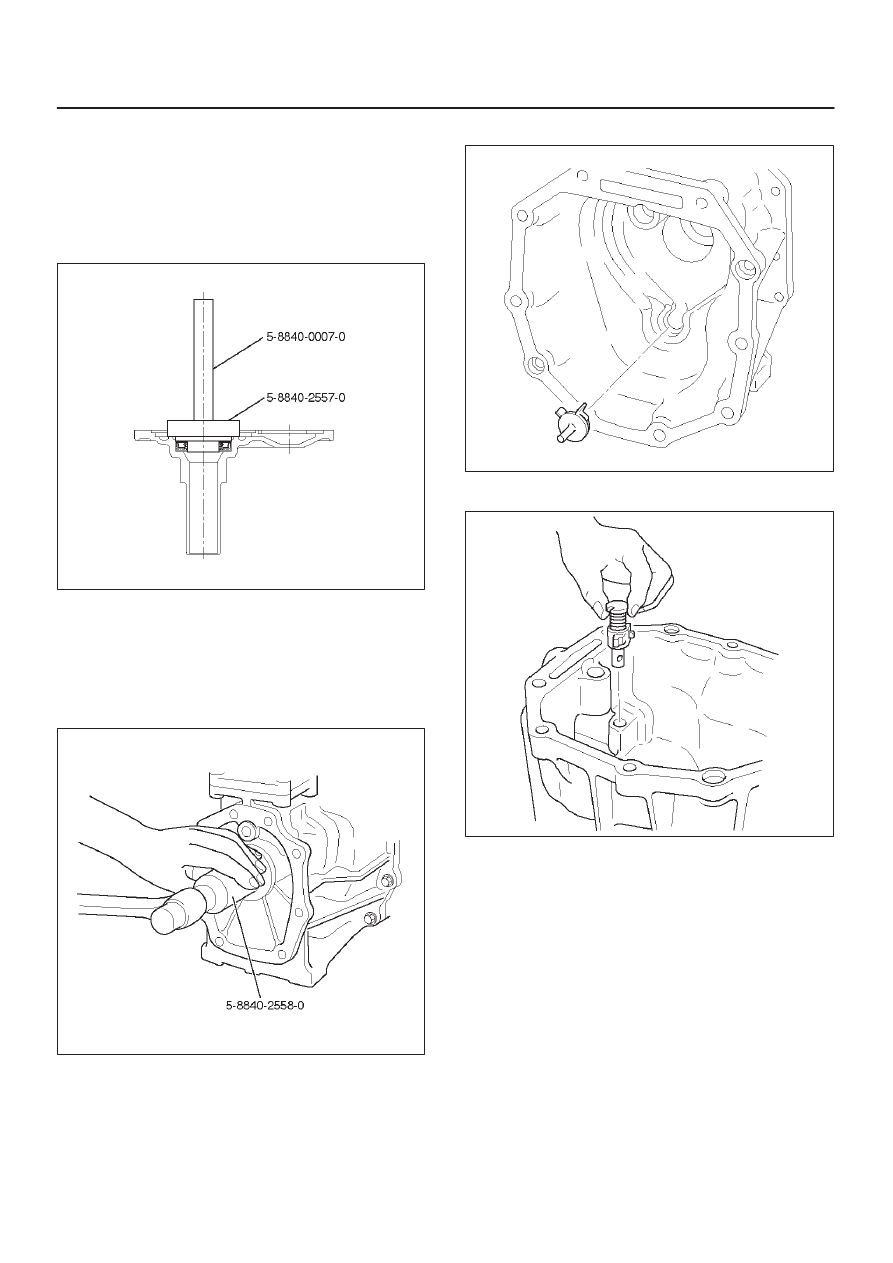

MANUAL TRANSMISSION

7B–51

17. Install the front cover.

1. Using installer 5–8840–2557–0 (J–42801), grip

5–8840–0007–0 (J–8092) and a hammer, drive in
a new oil seal.

Drive in depth (from cover end): 11.7

±

0.5 mm

(0.46

±

0.02 in)

2. Apply grease to the seal lip.

220RW113

18. Install the transfer adapter.

1. Using installer 5–8840–2558–0 (J –42802), and a

hammer drive in a new oil seal.

Drive in depth (from transfer adapter):
10.95

±

0.5 mm (0.431

±

0.02 in)

2. Apply grease to the oil seal lip.

220RW114

3. Install the oil receiver pipe.

220RW011

4. Install the reverse restrict to the transfer adapter.

226RW059
