7C–30

CLUTCH

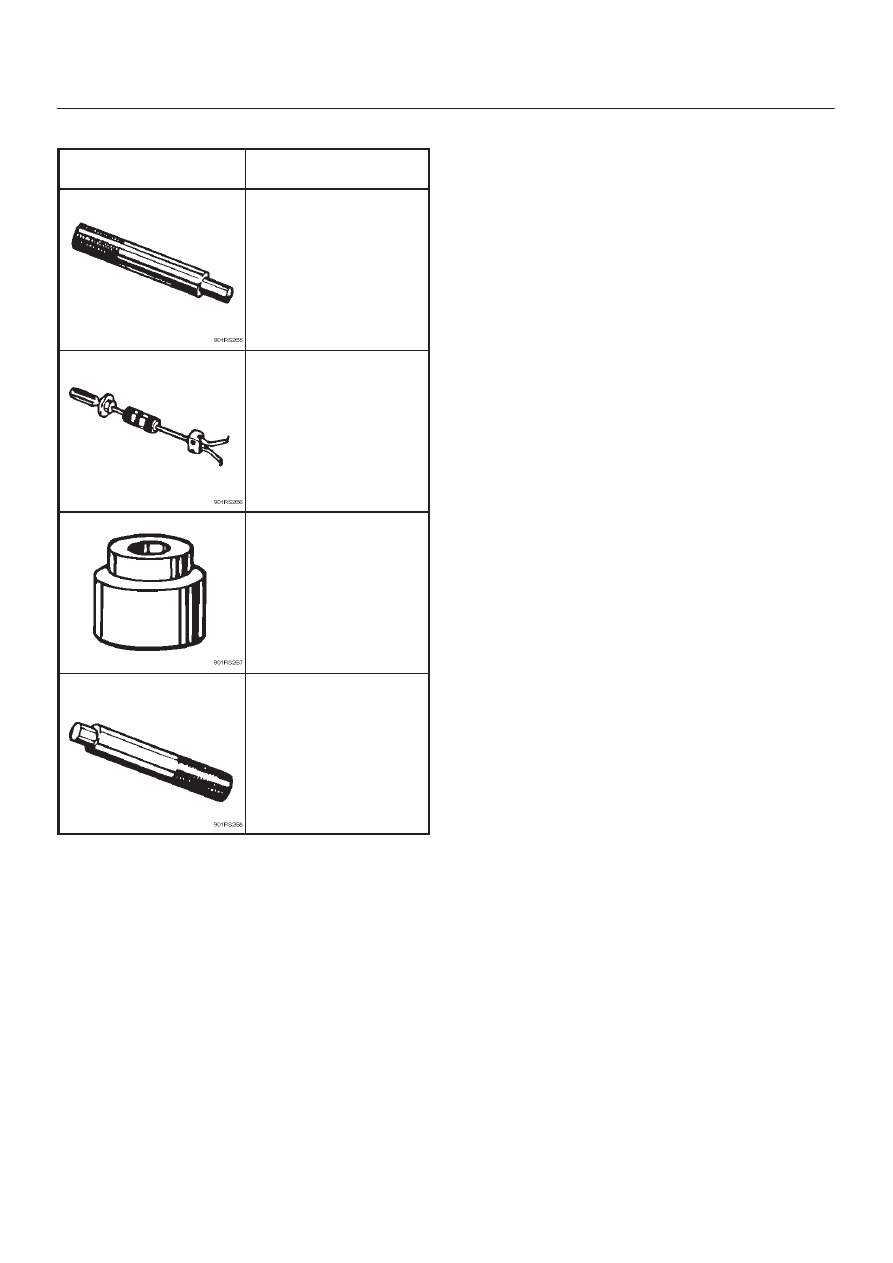

Special Tools

ILLUSTRATION

TOOL NO.

TOOL NAME

5-85253-001-0

(J-24547)

Driven plate aligner

5-8840-2000-0 and

5-8840-0019-0

(J-5822 and J-23907)

Pilot bearing remover

and Sliding hammer

5-8840-0125-0

(J-26516-A)

Crankshaft pilot bearing

installer

5-8840-0007-0

(J-8092)

Driver handle

LIGHTING SYSTEM

8A–1

BODY AND ACCESSORIES

CONTENTS

Lighting System

8A

. . . . . . . . . . . . . . . . . . . . . . . . .

Wiper/Washer System

8B

. . . . . . . . . . . . . . . . . . .

Entertainment

8C

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Wiring System

8D

. . . . . . . . . . . . . . . . . . . . . . . . . .

Meter and Gauge

8E

. . . . . . . . . . . . . . . . . . . . . . .

Body Structure

8F

. . . . . . . . . . . . . . . . . . . . . . . . . .

Seats

8G

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Security and Locks

8H

. . . . . . . . . . . . . . . . . . . . . .

Sun Roof/Convertible Top

8I

. . . . . . . . . . . . . . . .

Exterior/Interior Trim

8J

. . . . . . . . . . . . . . . . . . . . .

LIGHTING SYSTEM

CONTENTS

Service Precaution

8A–2

. . . . . . . . . . . . . . . . . . . . . .

Headlight Bulb

8A–3

. . . . . . . . . . . . . . . . . . . . . . . . . .

Removal

8A–3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–3

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Headlight

8A–4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Headlight and Associated Parts

8A–4

. . . . . . . . .

Removal

8A–4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–4

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Headlight Adjustment

8A–4

. . . . . . . . . . . . . . . . . .

Fog Light Bulb

8A–5

. . . . . . . . . . . . . . . . . . . . . . . . . .

Removal

8A–5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–5

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fog Light Assembly

8A–6

. . . . . . . . . . . . . . . . . . . . .

Removal

8A–6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–6

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fog Light Adjustment

8A–6

. . . . . . . . . . . . . . . . . .

Clarence Light Bulb

8A–6

. . . . . . . . . . . . . . . . . . . . . .

Removal

8A–6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–6

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Rear Fog Light Bulb (RHD)

8A–7

. . . . . . . . . . . . . . .

Removal

8A–7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–7

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Taillight Bulb (Body)

8A–7

. . . . . . . . . . . . . . . . . . . . .

Removal

8A–7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–7

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Taillight Bulb (Bumper)

8A–8

. . . . . . . . . . . . . . . . . . .

Removal

8A–8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–8

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

License Plate Light Bulb (Body)

8A–8

. . . . . . . . . . .

Removal

8A–8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–8

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

License Plate Light Bulb (Bumper)

8A–9

. . . . . . . . .

Removal

8A–9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–9

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Stoplight Bulb

8A–9

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Removal and Installation

8A–9

. . . . . . . . . . . . . . .

High Mount Stoplight

8A–10

. . . . . . . . . . . . . . . . . . . .

Removal

8A–10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–10

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Front Turn Signal Light Bulb

8A–10

. . . . . . . . . . . . . .

Removal

8A–10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–10

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Side Turn Signal Light Bulb

8A–11

. . . . . . . . . . . . . . .

Removal

8A–11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–11

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Rear Turn Signal Light Bulb

8A–11

. . . . . . . . . . . . . .

Removal

8A–11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation 8A–11

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Backup Light Bulb

8A–12

. . . . . . . . . . . . . . . . . . . . . . .

Removal

8A–12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation 8A–12

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Dome Light Bulb

8A–12

. . . . . . . . . . . . . . . . . . . . . . . .

Removal

8A–12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–12

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Luggage Room Light Bulb

8A–13

. . . . . . . . . . . . . . . .

Removal

8A–13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–13

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Courtesy Light Bulb

8A–13

. . . . . . . . . . . . . . . . . . . . . .

Removal

8A–13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–13

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Map Light Switch/Bulb

8A–14

. . . . . . . . . . . . . . . . . . .

Removal

8A–14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–14

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ashtray Illumination Bulb

8A–15

. . . . . . . . . . . . . . . . .

Removal

8A–15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–15

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Glove Box Illumination Bulb

8A–15

. . . . . . . . . . . . . . .

Removal

8A–15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–15

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Vanity Mirror Illumination Bulb

8A–16

. . . . . . . . . . . . .

Removal

8A–16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation 8A–16

. . . . . . . . . . . . . . . . . . . . . . . . . . .

SECTION

8A–2

LIGHTING SYSTEM

Starter Switch

8A–17

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Removal

8A–17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–17

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lighting Switch (Combination Switch)

8A–18

. . . . . .

Removal

8A–18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–18

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fog Light Switch

8A–19

. . . . . . . . . . . . . . . . . . . . . . . .

Removal

8A–19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–19

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Stoplight Switch (W/O Cruise Control)

8A–20

. . . . . .

Removal

8A–20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–20

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Brake Switch (W/Cruise Control)

8A–21

. . . . . . . . . .

Removal

8A–21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–21

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Turn Signal Switch (Combination Switch)

8A–21

. . .

Removal and Installation

8A–21

. . . . . . . . . . . . . . .

Hazard Warning Switch

8A–22

. . . . . . . . . . . . . . . . . .

Removal

8A–22

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–22

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tailgate Switch

8A–23

. . . . . . . . . . . . . . . . . . . . . . . . . .

Removal

8A–23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–23

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Door Switch

8A–23

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Removal

8A–23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–23

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Rear Defogger Switch

8A–24

. . . . . . . . . . . . . . . . . . .

Removal

8A–24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation 8A–24

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Seat Heater Switch

8A–25

. . . . . . . . . . . . . . . . . . . . . .

Removal 8A–25

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation

8A–25

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Key Remind Switch (Starter Switch)

8A–25

. . . . . . .

Removal and Installation

8A–25

. . . . . . . . . . . . . . .

Illumination Controller

8A–26

. . . . . . . . . . . . . . . . . . . .

Removal

8A–26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation 8A–26

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Power/Winter Switch

8A–27

. . . . . . . . . . . . . . . . . . . . .

Removal

8A–27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Installation 8A–27

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Main Data and Specifications

8A–28

. . . . . . . . . . . . .

Service Precaution

WARNING:  IF SO EQUIPPED WITH A
SUPPLEMENTAL RESTRAINT SYSTEM (SRS),
REFER TO THE SRS COMPONENT  AND WIRING
LOCATION VIEW IN ORDER TO DETERMINE
WHETHER YOU ARE PERFORMING SERVICE ON OR
NEAR THE SRS  COMPONENTS OR THE SRS
WIRING. WHEN YOU ARE PERFORMING SERVICE
ON OR NEAR THE SRS COMPONENTS OR THE  SRS
WIRING, REFER TO THE SRS SERVICE
INFORMATION. FAILURE TO FOLLOW WARNINGS
COULD RESULT IN POSSIBLE AIR  BAG
DEPLOYMENT, PERSONAL INJURY, OR
OTHERWISE UNNEEDED SRS SYSTEM REPAIRS.

CAUTION:  Always use the correct fastener in the
proper location. When you replace a fastener, use
ONLY the exact part number for that application.
ISUZU will call out those fasteners that require a
replacement after  removal. ISUZU will also call out
the fasteners that require thread lockers or thread
sealant. UNLESS OTHERWISE  SPECIFIED, do not
use supplemental coatings (Paints, greases, or other
corrosion inhibitors) on threaded fasteners  or
fastener joint interfaces. Generally, such coatings
adversely affect the fastener torque and the joint
clamping force,  and may damage the fastener. When
you install fasteners, use the correct tightening
sequence and specifications.  Following these
instructions can help you avoid damage to parts and
systems.

LIGHTING SYSTEM

8A–3

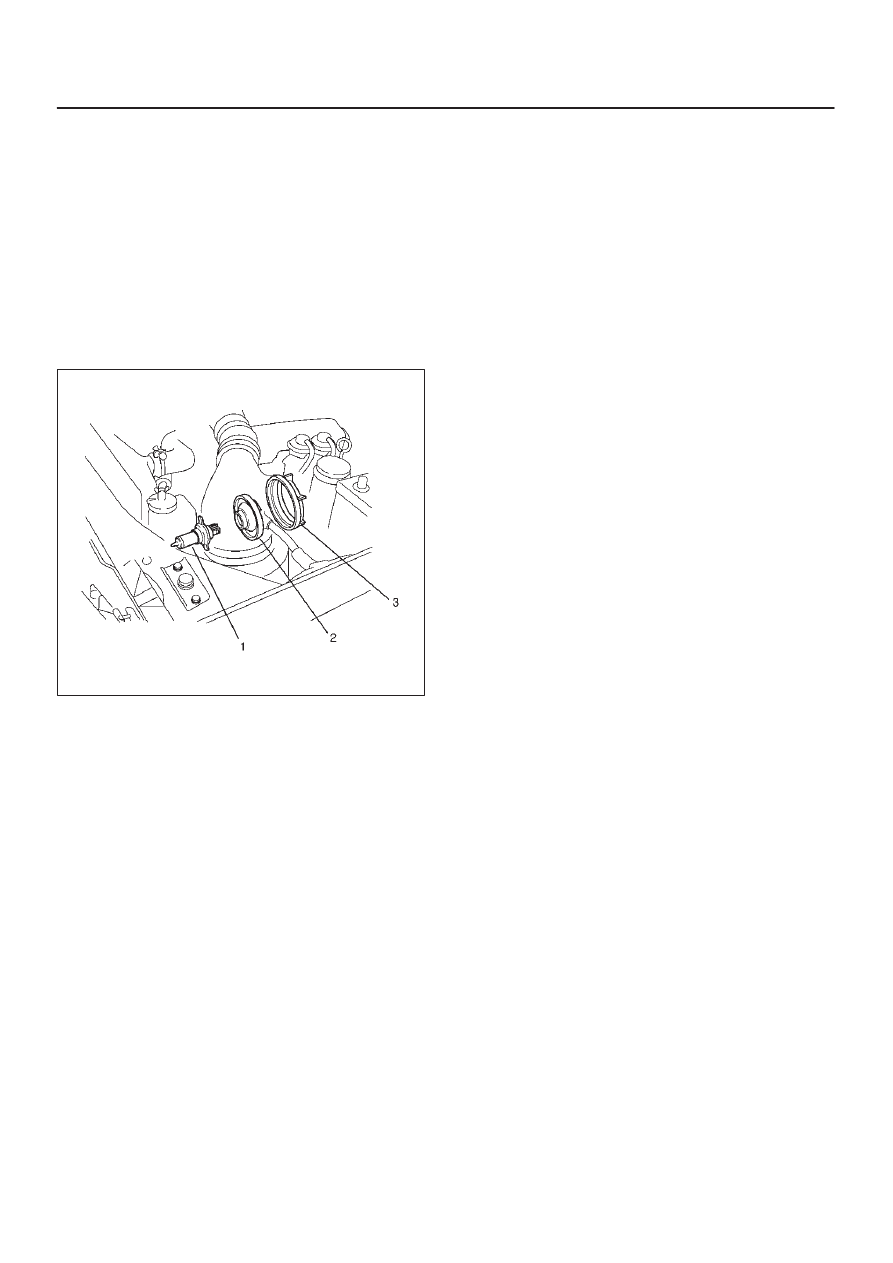

Headlight Bulb

Removal

1. Disconnect the battery ground cable.
2. Disconnect the connector.
3. Remove the cap(3) while turning it counter clockwise.
4. Remove the cover(2).
5. Pull the bulb(1) out from the headlight body.

CAUTION: The halogen bulb develops a very high
temperature.  Do not touch the glass portion.  If any
stain is on the glass surface,  It will scorch and the
glass will be damaged.

801RW014

Installation

To install, follow the removal steps in the reverse order.
