8F–16

BODY STRUCTURE

Radiator Grille

Parts Location

603RX003

Legend

EndOFCallout

Removal

1. Open the hood.

2. Support the hood.

3. Remove radiator grille.

• Raise the clips on the radiator grille and remove

screw.

603RS006

(1) Radiator Grille Rubber
(2) Screw

(3) Radiator Grille Assembly
(4) Clip

BODY STRUCTURE

8F–17

4. Pull out the radiator grille rubber from fender panel

front lower side.

Installation

To install, follow the removal steps in the reverse order,
noting the following points.

1. Install the radiator grille clips remaining on the body

side in the radiator grille, and then install the radiator
grille on the body.

8F–18

BODY STRUCTURE

Front Fender Panel

Parts Location

605RX001

Legend

EndOFCallout

Removal

1. Disconnect the battery ground cable.

2. Remove the radiator grille assembly.

• Refer to Radiator Grille in this section.

(1) Antenna Assembly
(2) Side Turn Signal Light
(3) Front Fender Panel
(4) Front Wheel Arch Moulding (If so equipped)
(5) Front Mud Flap

(6) Inner Liner
(7) Front Combination Light Assembly
(8) Radiator Grille

BODY STRUCTURE

8F–19

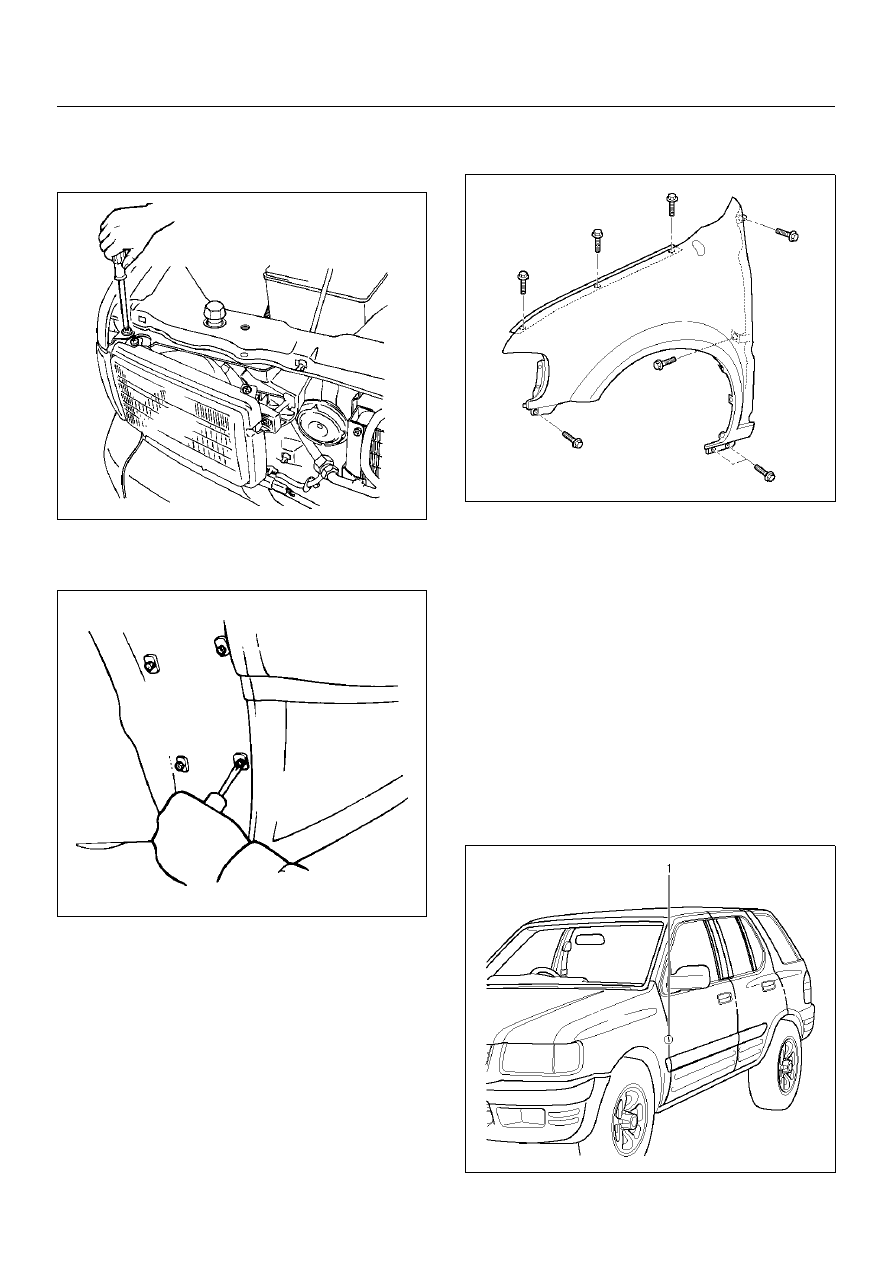

3. Remove the front combination light assembly.

• Remove the fixing screw and disconnect the

connector.

801RW027

4. Remove the front mud flap.

5. Remove the inner liner.

647RS001

6. Remove the antenna assembly.

• Refer to Rod Type Antenna in Entertainment

section.

7. Remove the side turn signal light.

• Refer to Side Turn Signal Light Bulb in Lighting

System section.

8. Remove the front fender panel.

• Remove the eight fixing bolts.

614RX006

9. Remove the front wheel arch moulding (If so

equipped).

• Refer to Wheel Arch Moulding in Exterior/Interior

Trim section.

Installation

To install, follow the removal steps in the reverse order,
noting the following points:

1. Tighten the front fender panel fixing bolts to the

specified torque.

Torque : 7 N·m (0.7 kg·m/61 lb in)

2. Check the fender and front door(1).

Clearance: 5.0 mm (0.196 in)

Height (step): Flush

610RW020
