9J1–22

RESTRAINT CONTROL SYSTEM

DTC 17  Passenger Deployment Loop Open

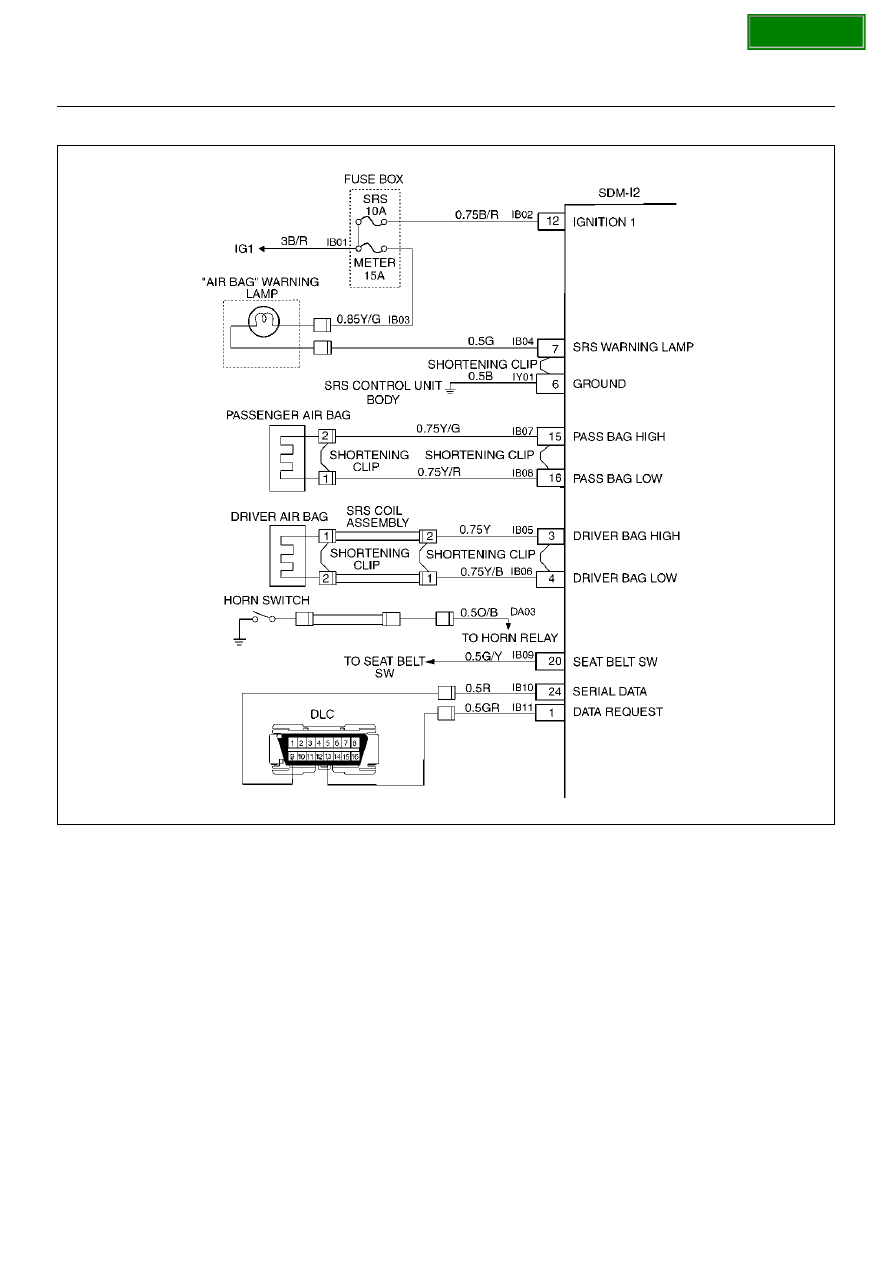

D09RX002

Circuit Description:

When the ignition switch is turned “ON", the Sensing
and Diagnostic Module (SDM) will perform tests to
diagnose critical  malfunctions within itself.   Upon
passing these tests, “ignition 1",  and deployment loop
voltages are measured to ensure  they are within their
respective normal voltage ranges.   During “Continuous
Monitoring" diagnostics, a fixed amount of current is
flowing in the  deployment loop.   This produces
proportional voltage drops in the loop.  By monitoring
the voltage difference  between “Passenger Bag High"
and “Passenger Bag Low", the SDM calculates the
combined  resistance of the passenger air bag
assembly, harness wiring Circuits(CKTs) IB07–
YELLOW/GREEN and IB08– YELLOW/RED, and
connector terminal contact.

DTC Will Set When:

The voltage difference between “Passenger Bag High"
terminal “15" and “Passenger Bag Low"  terminal “16" is
above or equal to a specified value for 500 milliseconds
during “Continuous  Monitoring".

Action Taken:

SDM turns “ON" the “AIR BAG" warning lamp and sets
a diagnostic trouble code.

DTC Will Clear When:

The voltage difference between “Passenger Bag High"
terminal “15" and “Passenger Bag Low"  terminal “16" is
below a specified value for 500 milliseconds during
“Continuous Monitoring".

SECTION

RESTRAINT CONTROL SYSTEM

9J1–23

DTC Chart Test Description:

Number(s) below refer to step number(s) on the
diagnostic chart:
2. This test determines whether the malfunction is in the

Sensing and Diagnostic Module (SDM).

3. This test verifies proper connection of the yellow 2–

pin connector.

4. This test cheeks for proper contact and/or corrosion

of the shorting clip in the yellow  2–pin connector
terminals.

5. The test checks for a malfunctioning passenger air

bag assembly.

6. This test determines whether there is an open in the

wiring.

Diagnostic Aids:

An intermittent condition is likely to be caused by a poor
connection at the passenger air  bag assembly harness
connector terminals “1" and “2," SDM terminals “15"
and “16," or an open  in Circuits IB07–YELLOW/GREEN
and IB08–YELLOW/RED.

SECTION

9J1–24

RESTRAINT CONTROL SYSTEM

DTC 17 Passenger Deployment Loop Open

Step

Action

Yes

No

1

Was the “SRS Diagnostic System Check" performed?

Go to Step 2

Go to the “SRS

Diagnostic System

Check."

2

1. When measurements are requested in this chart use 5–

8840–0285–0 DVM with correct terminal adapter from 5–
8840–0385–0.

2. Using scan tool data list function, read and record the

passenger differential voltage.

Is passenger differential voltage. more than 4.25 volts?

Go to Step 3

Go to Chart A.

3

1. Ignition switch “OFF."

2. Make sure the passenger air bag assembly yellow 2–pin

connector located behind the glove box assembly is seated
properly.

Is the yellow 2–pin connector connected properly?

Go to Step 4

Seat passenger

air bag

assembly

yellow 2–pin

connector

properly.

Go to Step 7

4

1. Disconnect and inspect the passenger air bag assembly

yellow 2–pin connector located behind the glove box
assembly.

2. If OK, reconnected the passenger air bag assembly yellow 2–

pin connector.

3. Ignition switch “ON."

Is DTC 17 current?

Go to Step 5

Ignition switch

“OFF."

Go to Step 7

5

1. Ignition switch “OFF."

2. Disconnect SRS coil and passenger air bag assembly yellow

2–pin connectors located at the base of the steering column
and behind the glove box assembly.

3. Connect 5–8840–2421–0 SRS driver / passenger load tool

and appropriate adapters to SRS coil and passenger air bag
assembly harness connectors.

4. Ignition switch “ON."

Is DTC 17 current?

Go to Step 6

Ignition switch

“OFF."

Replace the

passenger air

bag assembly.

Go to Step 7

6

1. Ignition switch “OFF."

2. There has been an open circuit in the passenger inflator

deployment loop.

3. Use the high resolution ohmmeter mode of the DVM while

checking CKTs IB07–YEL/GRN and IB08–YEL/RED, and
SDM connector terminal “15" and “16" to locate the root
cause.

Was a fault found?

Replace SRS

harness.

Go to Step 7

Go to Chart A.

7

1. Reconnect all components ensure all component are

properly mounted.

2. Clear diagnostic trouble codes.

Was this step finished?

Repeat the “SRS

Diagnostic System

Check."

Go to Step 7

SECTION

RESTRAINT CONTROL SYSTEM

9J1–25

DTC 18  Passenger Deployment Loop Short To Ground

D09RX002

Circuit Description:

When the ignition switch is turned “ON", the Sensing
and Diagnostic Module (SDM) will perform tests to
diagnose critical  malfunctions within itself.  Upon
passing these tests, “ignition 1",  and deployment loop
voltages are measured to ensure they are within their
respective normal voltage ranges.
The SDM monitors the voltages at “Driver Bag Low"
terminal “4" and “Passenger Bag Low"  terminal “16" to
detect short to ground in the air bag assembly circuits.

DTC Will Set When:

Neither of the two air bag assemblies is open.
“Ignition 1" is within the normal operating voltage range.
Once these conditions are met  and the voltage at
“Passenger Bag Low" is below a specified value,
Diagnostic Trouble Code (DTC) 18 will set.  This  test is
run once each ignition cycle and “Continuous

Monitoring".

Action Taken:

SDM turns “ON" the “AIR BAG" warning lamp and sets
a diagnostic trouble code.

DTC Will Clear When:

This malfunction is no longer occurring and the ignition
switch is turned “OFF".

DTC Chart Test Description:

Number(s) below refer to circled number(s) on the
diagnostic chart:
2. This test determines whether the SDM is

malfunctioning.

3. This test isolates the malfunction to one side of the

passenger air bag assembly yellow  2–pin connector
