9J1–18

RESTRAINT CONTROL SYSTEM

DTC 15 Passenger Deployment Loop Resistance High

Step

Action

Yes

No

1

Was the “SRS Diagnostic System Check" performed?

Go to Step 2

Go to the “SRS

Diagnostic System

Check."

2

1. When measurements are requested in this chart use 5–

8840–0285–0 DVM with correct terminal adapter from 5–
8840–0385–0.

2. Use scan tool data list function, read and record the

passenger deployment loop resistance.

Is passenger resist more than 2.9 ohms?

Go to Step 3

Go to Chart A.

3

1. Ignition switch “OFF."

2. Make sure the passenger air bag assembly yellow 2–pin

connector located behind the glove box assembly is seated
properly.

Is the yellow 2–pin connector connected properly?

Go to Step 4

Seat passenger

air bag

assembly

yellow 2–pin

connector

properly.

Go to Step 7

4

1. Disconnect and inspect the passenger air bag assembly

yellow 2–pin connector located behind the glove box
assembly.

2. If OK, reconnect the passenger air bag assembly 2–pin

connector.

3. Ignition switch “ON."

Is DTC 15 current?

Go to Step 5

Ignition switch

“OFF."

Go to Step 7

5

1. Ignition switch “OFF."

2. Disconnect SRS coil and passenger air bag 2–pin connectors

located at the base of the steering column and behind the
glove box assembly.

3. Connect 5–8840–2421–0 SRS driver / passenger load tool

and appropriate adapters to SRS coil and passenger air bag
assembly harness connectors.

4. Ignition switch “ON."

Is DTC 15 current?

Go to Step 6

Ignition switch

“OFF."

Replace the

passenger air

bag assembly.

Go to Step 7

6

1. Ignition switch “OFF."

2. There has been an increase in the total circuit resistance of

the passenger inflator deployment loop.

3. Use the high resolution ohmmeter mode of the DVM while

checking CKTs IB07–YEL/GRN and IB08–YEL/RED, and
SDM connector terminal “15" and “16" to locate the root
cause.

Was a fault found?

Replace SRS

harness.

Go to Step 7

Go to Chart A.

7

1. Reconnect all components ensure all component are

properly mounted.

2. Clear diagnostic trouble codes.

Was this step finished?

Repeat the “SRS

Diagnostic System

Check."

Go to Step 7

SECTION

RESTRAINT CONTROL SYSTEM

9J1–19

DTC 16  Passenger Deployment Loop Resistance Low

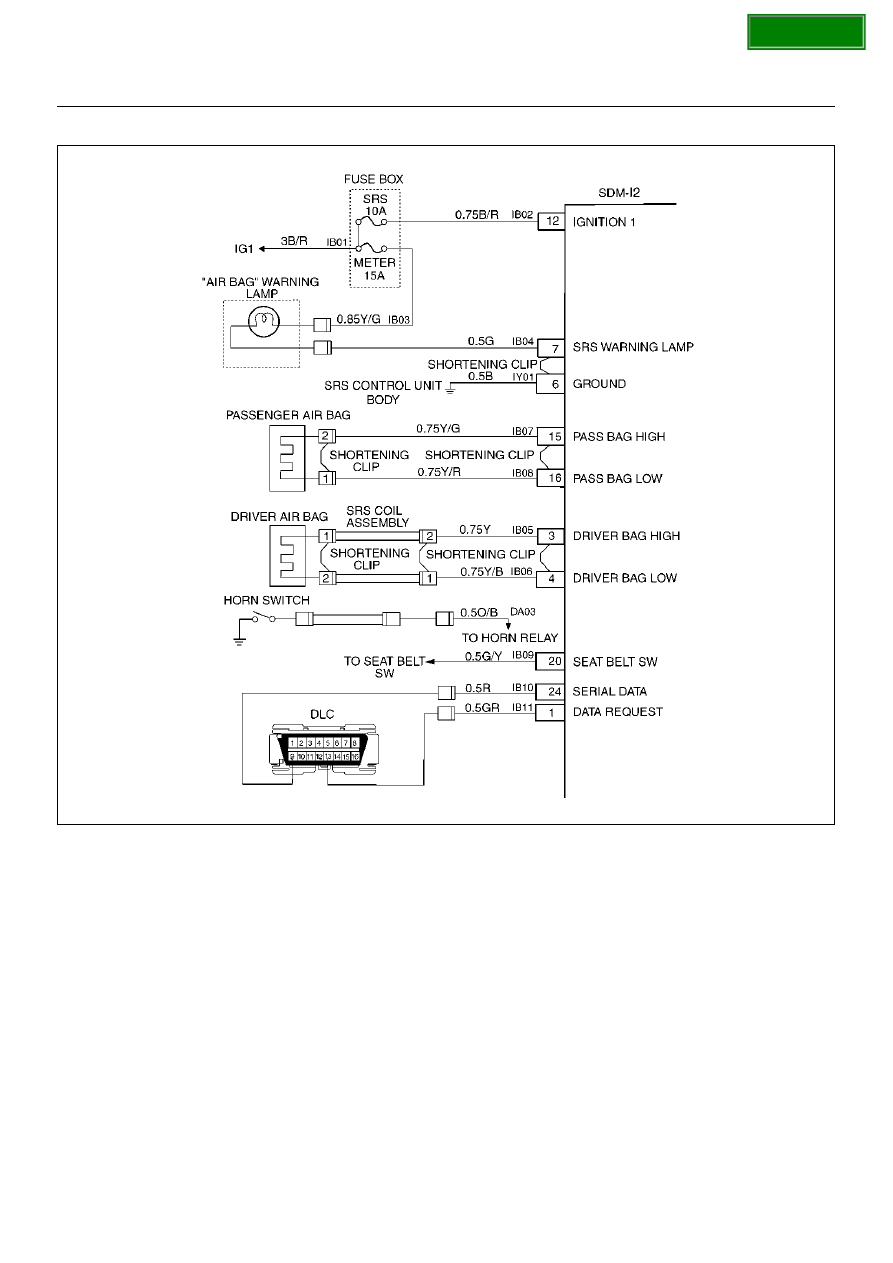

D09RX002

Circuit Description:

When the ignition switch is turned “ON", the Sensing
and Diagnostic Module (SDM) will perform tests to
diagnose critical  malfunctions within itself.   Upon
passing these tests “ignition 1", and deployment loop
voltages are measured to ensure  they are within their
respective normal voltage ranges.   The SDM then
proceeds with the “Resistance Measurement Test".
“Passenger Bag Low" terminal “16" is grounded through
a resistor and the passenger current  source connected
to “Passenger Bag High" terminal “15" allows a known
amount of current to  flow.  By monitoring the voltage
difference between “Passenger Bag High" and
“Passenger Bag  Low", the SDM calculates the
combined resistance of the passenger air bag
assembly, harness  wiring Circuits(CKTs) IB07–
YELLOW/GREEN and IB08–YELLOW/RED connector
terminal contact.

DTC Will Set When:

The combined resistance of the passenger air bag
assembly, harness wiring CKTs  IB07–YELLOW/
GREEN and IB08–YELLOW/RED, and connector
terminal contact is above a  specified value.  This test is
run once each ignition cycle during the “Resistance
Measurement Test" when:

1. No “higher priority faults" are detected during “Turn–

ON",

2. “Ignition 1" voltage is in the specified value.

Action Taken:

SDM turns “ON" the “AIR BAG" warning lamp and sets
a diagnostic trouble code.

SECTION

9J1–20

RESTRAINT CONTROL SYSTEM

DTC Will Clear When:

The ignition switch is turned “OFF."

DTC Chart Test Description:

Number(s) below refer to step number(s) on the
diagnostic chart:
2. This test determines whether the malfunction is in the

Sensing and Diagnostic Module (SDM).

3. This test verifies connection of the yellow 2–pin

connector.

4. This test cheeks for proper operation of the shorting

clip in the yellow 2–pin  connector.

5. The test checks for a malfunction passenger air bag

assembly.

6. This test determines whether the malfunctioning is

due to shorting in the wiring.

Diagnostic Aids:

An intermittent condition is likely to be caused by a short
between Circuits(CKTs) IB07–YELLOW/GREEN and
IB08–YELLOW/RED, or a malfunctioning shorting clip
on the passenger air bag assembly  which would require
replacement of the air bag assembly.   The test for this
diagnostic trouble code is only run while “AIR BAG"
warning lamp is  performing the bulb check, unless
Diagnostic Trouble Code (DTC) 17 or DTC 26 is
detected.   When a scan tool “Clear Codes" command is
issued and the malfunction is still present, the  DTC will
not reappear until the next ignition cycle.

SECTION

RESTRAINT CONTROL SYSTEM

9J1–21

DTC 16 Passenger Deployment Loop Resistance Low

Step

Action

Yes

No

1

Was the “SRS Diagnostic System Check" performed?

Go to Step 2

Go to the “SRS

Diagnostic System

Check."

2

1. When measurements are requested in this chart use 5–

8840–0285–0 DVM with correct terminal adapter from 5–
8840–0385–0.

2. Using scan tool data list function, read and record the

passenger deployment loop resistance.

Is passenger resist. less than 1.4 ohms?

Go to Step 3

Go to Chart A.

3

1. Ignition switch “OFF."

2. Make sure the passenger air bag assembly yellow 2–pin

connector located behind the glove box assembly is seated
properly.

Is the yellow 2–pin connector connected properly?

Go to Step 4

Seat passenger

air bag

assembly

yellow 2–pin

connector

properly.

Go to Step 7

4

1. Disconnect and inspect the passenger air bag assembly

yellow 2–pin connector located behind the glove box
assembly.

2. If OK, reconnect the passenger air bag assembly 2–pin

connector.

3. Ignition switch “ON."

Is DTC 16 current?

Go to Step 5

Ignition switch

“OFF."

Go to Step 7

5

1. Ignition switch “OFF."

2. Disconnect SRS coil and passenger air bag 2–pin connectors

located at the base of the steering column and behind the
glove box assembly.

3. Connect 5–8840–2421–0 SRS driver / passenger load tool

and appropriate adapters to SRS coil and passenger air bag
assembly harness connectors.

4. Ignition switch “ON."

Is DTC 16 current?

Go to Step 6.

Ignition switch

“OFF."

Replace the

passenger air

bag assembly.

Go to Step 7

6

1. Ignition switch “OFF."

2. There has been a decrease in the total circuit resistance of

the passenger inflator deployment loop.

3. Use the high resolution ohmmeter mode of the DVM while

checking CKTs IB07–YEL/GRN and IB08–YEL/RED, and
SDM connector terminal “15" and “16" to locate the root
cause.

Was a fault found?

Replace SRS

harness.

Go to Step 7

Go to Chart A.

7

1. Reconnect all components, ensure all component are

properly mounted.

2. Clear diagnostic trouble codes.

Was this step finished?

Repeat the “SRS

Diagnostic System

Check."

Go to Step 7
