8A–22

LIGHTING SYSTEM

Illumination Controller

Removal

1. Disconnect the battery ground cable.

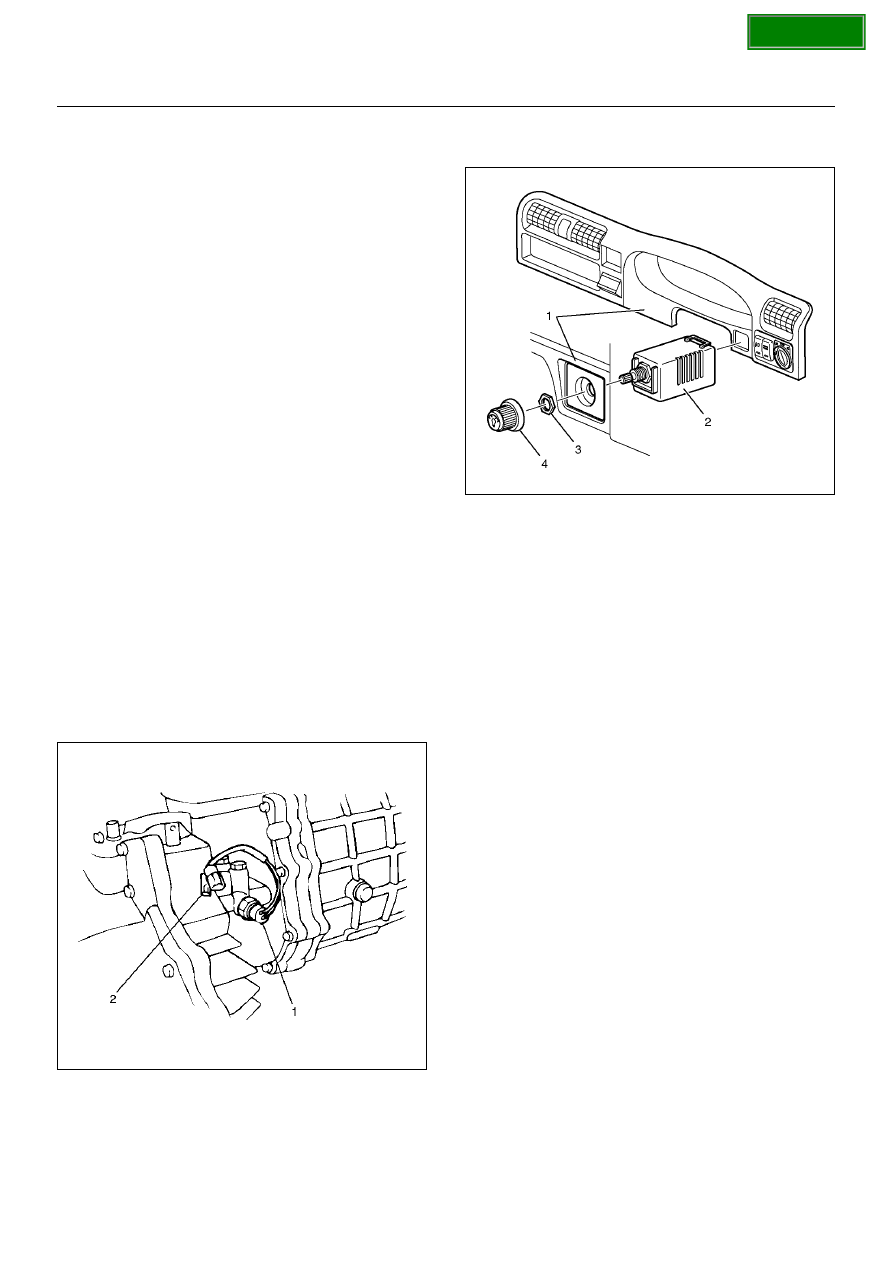

2. Remove the meter cluster assembly (1).

• Refer to Instrument Panel Assembly in Body

Structure section.

3. Remove the illumination controller (2).

• Disconnect the controller connector.

• Remove the controller knob (4).

• Remove the nut (3).

• Remove the controller from the back side of the

meter cluster assembly.

825R100033

Installation

To install, follow the removal steps in the reverse order.

Backup Light Switch (M/T)

Removal

1. Disconnect the battery ground cable.

2. Remove the backup light switch (1).

• Disconnect the connector (2).

230RW010

Installation

To install, follow the removal steps in the reverse order,
noting the following point.

1. Apply liquid gasket to the screw portion of the switch

to prevent oil leak.

Turn Signal Light Switch (Combination Switch)

Removal and Installation

Refer to Combination Switch in Steering section.

SECTION

LIGHTING SYSTEM

8A–23

Light and Bulb Specifications

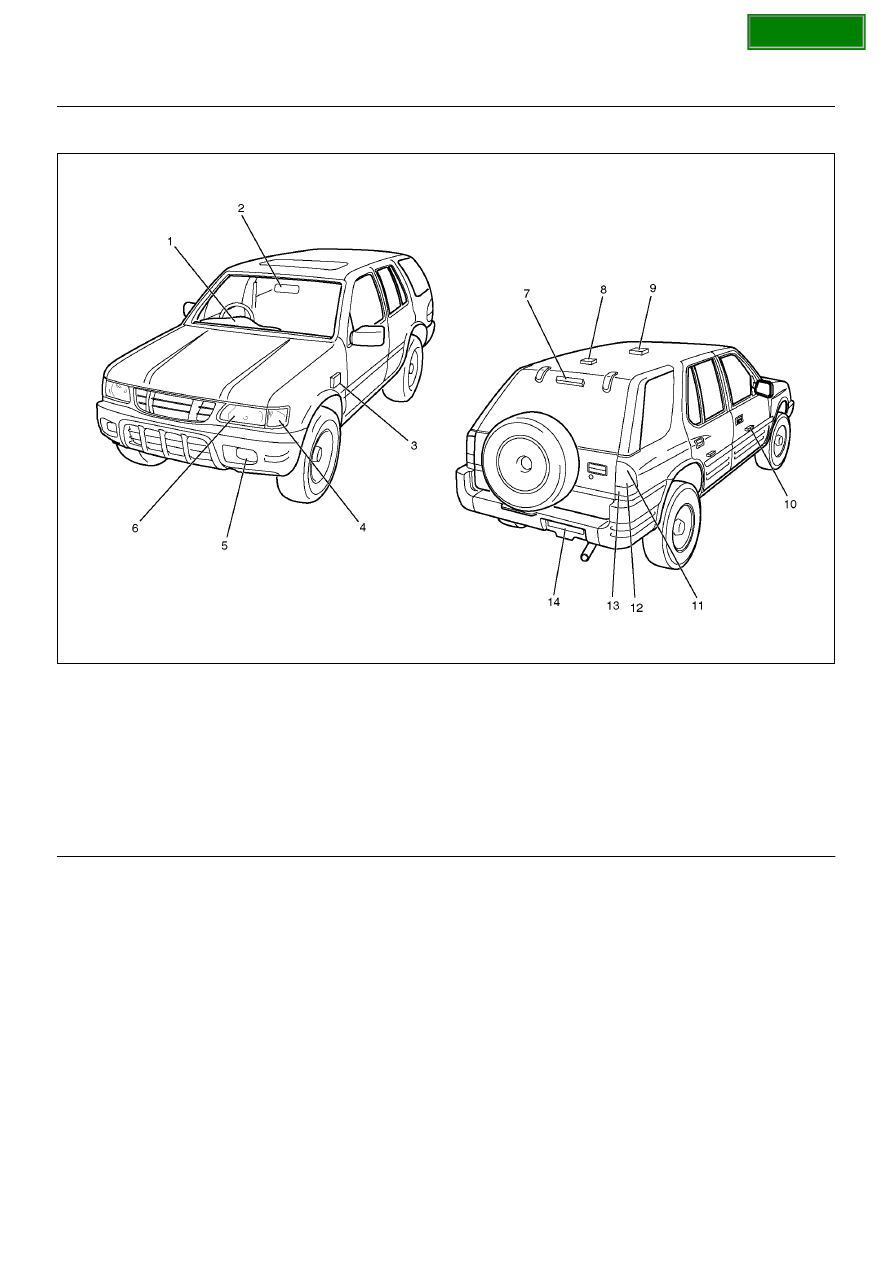

810R100011

Legend

EndOFCallout

(1) Meter
(2) Map Light
(3) Side Turn Signal Light
(4) Front Turn Signal Light
(5) Fog Light
(6) Headlight/Clearance Light
(7) High Mounted Stoplight

(8) Luggage Room Light
(9) Dome Light

(10) Courtesy Light
(11) Rear Turn Signal Light
(12) Backup Light
(13) Taillight/Stoplight
(14) License Plate Light

SECTION

8A–24

LIGHTING SYSTEM

Light and Bulb Specifications

Light Name

Bulb No.

Rated

Power

Number of

Bulbs

Lens Color

Remarks

Headlight/Clearance Light

—

60w/55w,

5w

2

White

Halogen

Front Turn signal Light

—

21w

2

Amber

Side Turn Signal Light

—

5w

2

Amber

Fog Light

—

55w

2

White

Halogen

Rear Turn Signal Light

—

21w

2

Amber

Backup Light

—

18w

2

White

Taillight

—

5w

2

Red

Stoplight

—

21w

2

Red

High Mounted Stoplight

—

5w

4

Red

License Plate Light

—

5w

1

White

RR Bumper

Map Light

—

5w

2

White

RR View

Mirror

Map Light

—

8w

2

White

Overhead

Consol

Dome Light

—

7w

1

White

Luggage Room Light

—

5w

1

Courtesy Light

—

3.4w

2

White

Indicator/Warning
Light

Check Trans

—

1.4w

1

Red

Meter

A/T Oil Temp

—

3w

1

Red

Meter

Cruise Set

—

1.4w

1

Green

Meter

Power Drive

—

1.4w

1

Amber

Meter

Winter Drive

—

1.4w

1

Green

Meter

Turn Signal

—

1.4w

2

Green

Meter

High Beam

—

1.4w

1

Blue

Meter

ABS

—

1.4w

1

Amber

Meter

Seat Belt

—

2w

1

Red

Meter

Malfunction Indicator
(Check Engine)

—

1.4w

1

Amber

Meter

Low Fuel

—

1.4w

1

Amber

Meter

4WD

—

1.4w

1

Green

Meter

Oil Pressure

—

1.4w

1

Red

Meter

Brake System

—

1.4w

1

Red

Meter

Charge

—

1.4w

1

Red

Meter

A/T Shift Position

—

1.4w

7

P,N,D,3,2,L

:Green

R: Amber

Meter

Air Bag

—

2w

1

Red

Meter

Check TOD

—

1.4w

1

Red

Meter

Reduced Power

—

1.4w

1

Amber

Meter

Sports Mode

—

1.4w

1

Green

Meter

Illumination Light

Meter

—

3.4w

4

Meter

Shift lever

—

1.4w

1

White

Shift lever

SECTION

WIPER/WASHER SYSTEM

8B–1

FRONTERA

BODY AND ACCESSORIES

WIPER / WASHER SYSTEM

CONTENTS

Service Precaution. . . . . . . . . . . . . . . . . . . . .

8B–1

Windshield Wiper/Washer System  . . . . . . . .

8B–2

General Description  . . . . . . . . . . . . . . . . . .

8B–2

Windshield Wiper And Washer Switch  . . . . .

8B–2

Removal and Installation  . . . . . . . . . . . . . .

8B–2

Windshield Wiper Motor. . . . . . . . . . . . . . . . .

8B–2

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–2

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8B–2

Windshield Washer Motor . . . . . . . . . . . . . . .

8B–3

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–3

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8B–3

Windshield Washer Spray Pattern. . . . . . . . .

8B–4

Windshield Wiper Linkage . . . . . . . . . . . . . . .

8B–5

Windshield Wiper Linkage and

Associated Parts  . . . . . . . . . . . . . . . . . . .

8B–5

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–5

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8B–5

Windshield Wiper Arm/Blade . . . . . . . . . . . . .

8B–6

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–6

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8B–6

Windshield Wiper Blade Rubber . . . . . . . . . .

8B–7

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–7

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8B–7

Rear Wiper/Washer System  . . . . . . . . . . . . .

8B–8

General Description  . . . . . . . . . . . . . . . . . .

8B–8

Rear Wiper and Washer Switch. . . . . . . . . . .

8B–8

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–8

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8B–8

Rear Wiper Motor  . . . . . . . . . . . . . . . . . . . . .

8B–9

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–9

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8B–9

Rear Washer Motor . . . . . . . . . . . . . . . . . . . .

8B–10

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–10

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8B–10

Alarm and Relay Control Unit  . . . . . . . . . . . .

8B–10

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–10

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8B–10

Rear Wiper Arm/Blade . . . . . . . . . . . . . . . . . .

8B–11

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–11

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8B–11

Rear Washer Nozzle . . . . . . . . . . . . . . . . . . .

8B–11

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–11

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8B–11

Rear Washer Spray Pattern . . . . . . . . . . . .

8B–11

Rear Wiper Blade Rubber . . . . . . . . . . . . . . .

8B–12

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8B–12

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8B–12

Main Data and Specifications . . . . . . . . . . .

8B–13

Service Precaution

WARNING:  THIS VEHICLE HAS A SUPPLEMENTAL
RESTRAINT SYSTEM (SRS). REFER TO THE SRS
COMPONENT  AND WIRING LOCATION VIEW IN
ORDER TO DETERMINE WHETHER YOU ARE
PERFORMING SERVICE ON OR NEAR THE SRS
COMPONENTS OR THE SRS WIRING. WHEN YOU
ARE PERFORMING SERVICE ON OR NEAR THE
SRS COMPONENTS OR THE  SRS WIRING, REFER
TO THE SRS SERVICE INFORMATION. FAILURE TO
FOLLOW WARNINGS COULD RESULT IN POSSIBLE
AIR  BAG DEPLOYMENT, PERSONAL INJURY, OR
OTHERWISE UNNEEDED SRS SYSTEM REPAIRS.

CAUTION:  Always use the correct fastener in the
proper location. When you replace a fastener, use
ONLY the exact part number for that application.
ISUZU will call out those fasteners that require a
replacement after  removal. ISUZU will also call out
the fasteners that require thread lockers or thread
sealant. UNLESS OTHERWISE  SPECIFIED, do not
use supplemental coatings (Paints, greases, or
other corrosion inhibitors) on threaded fasteners  or
fastener joint interfaces. Generally, such coatings
adversely affect the fastener torque and the joint
clamping force,  and may damage the fastener.
When you install fasteners, use the correct
tightening sequence and specifications.  Following
these instructions can help you avoid damage to
parts and systems.
