8A–2

LIGHTING SYSTEM

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8A–20

Cruise Main Switch  . . . . . . . . . . . . . . . . . . . .

8A–20

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8A–20

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8A–20

Power/Winter Switch . . . . . . . . . . . . . . . . . . .

8A–21

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8A–21

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8A–21

Intelligent Suspension Switch  . . . . . . . . . . . .

8A–21

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8A–21

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8A–21

Illumination Controller  . . . . . . . . . . . . . . . . . .

8A–22

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8A–22

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8A–22

Backup Light Switch (M/T). . . . . . . . . . . . . . .

8A–22

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8A–22

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8A–22

Turn Signal Light Switch

(Combination Switch). . . . . . . . . . . . . . . . . .

8A–22

Removal and Installation  . . . . . . . . . . . . . .

8A–22

Light and Bulb Specifications . . . . . . . . . . .

8A–23

Service Precaution

WARNING:  THIS VEHICLE HAS A SUPPLEMENTAL
RESTRAINT SYSTEM (SRS). REFER TO THE SRS
COMPONENT  AND WIRING LOCATION VIEW IN
ORDER TO DETERMINE WHETHER YOU ARE
PERFORMING SERVICE ON OR NEAR THE SRS
COMPONENTS OR THE SRS WIRING. WHEN YOU
ARE PERFORMING SERVICE ON OR NEAR THE
SRS COMPONENTS OR THE  SRS WIRING, REFER
TO THE SRS SERVICE INFORMATION. FAILURE TO
FOLLOW WARNINGS COULD RESULT IN POSSIBLE
AIR  BAG DEPLOYMENT, PERSONAL INJURY, OR
OTHERWISE UNNEEDED SRS SYSTEM REPAIRS.

CAUTION:  Always use the correct fastener in the
proper location. When you replace a fastener, use
ONLY the exact part number for that application.
ISUZU will call out those fasteners that require a
replacement after  removal. ISUZU will also call out
the fasteners that require thread lockers or thread
sealant. UNLESS OTHERWISE  SPECIFIED, do not
use supplemental coatings (Paints, greases, or
other corrosion inhibitors) on threaded fasteners  or
fastener joint interfaces. Generally, such coatings
adversely affect the fastener torque and the joint
clamping force,  and may damage the fastener.
When you install fasteners, use the correct
tightening sequence and specifications.  Following
these instructions can help you avoid damage to
parts and systems.

SECTION

LIGHTING SYSTEM

8A–3

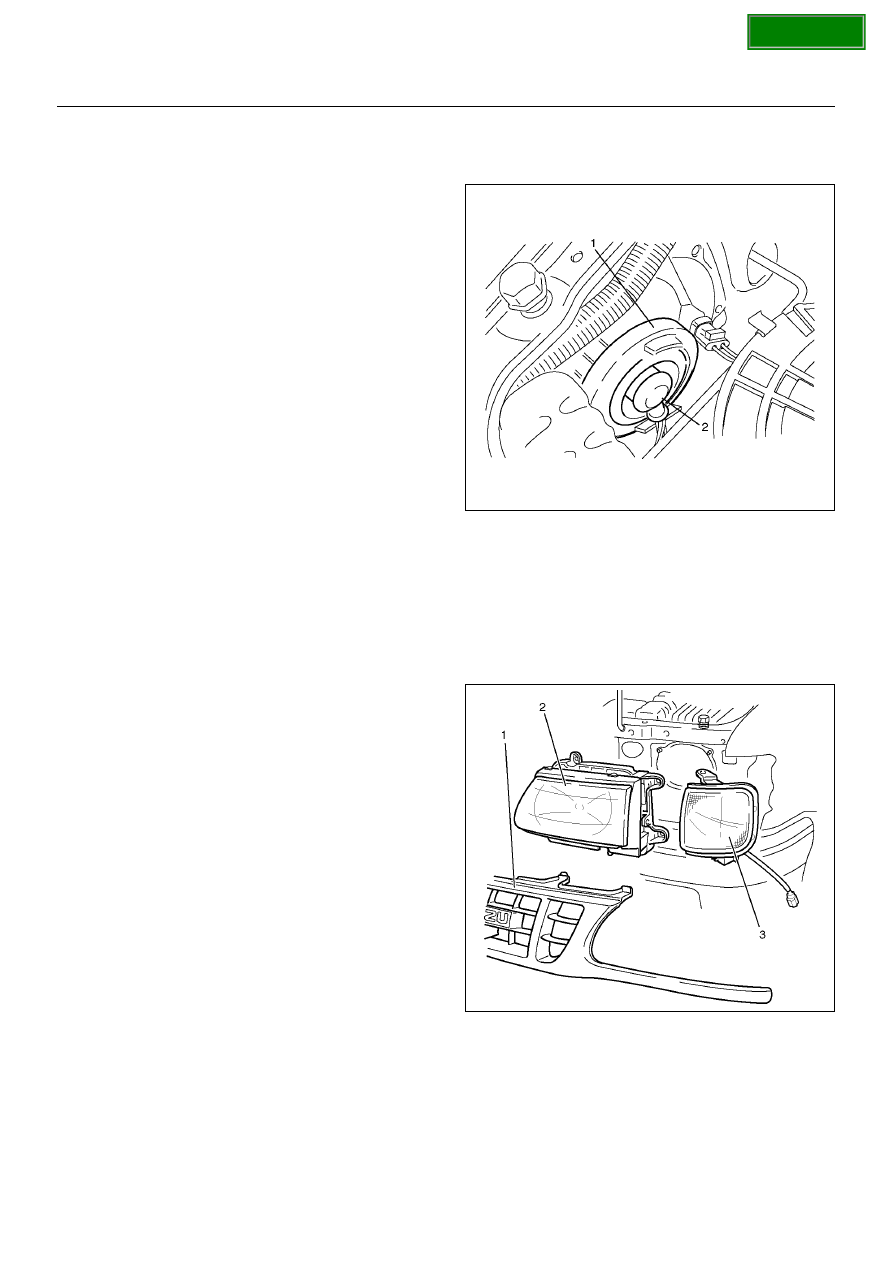

Headlight Bulb

Removal

1. Disconnect the battery ground cable.

2. Remove the headlight bulb.

• Disconnect the connector (2).

• Remove the rubber cap (1).

• Remove the spring.

CAUTION:  The halogen light bulb produces heat
and temperature rises high, therefore, if the glass
surface is contaminated it will be burnt by heat
leaving stains which will not come out. This may
reduce the illuminating power or damage the bulb
due to thermal deformation during evaporation. In
order to prevent this problem, do not touch the
glass surface with your fingers.

801RY00010

Installation

To install, follow the removal steps in the reverse order.

Headlight Assembly

Removal

1. Disconnect the battery ground cable.

2. Remove the radiator grille (1).

• Remove eight clips and a screw.

3. Remove the side marker light (3).

• Remove three screws.

• Disconnect the connector.

4. Remove the headlight assembly (2).

• Disconnect the connector.

• Remove four screws.

801RY00017

Installation

To install, follow the removal steps in the reverse order.

CAUTION:  After installing the headlight, be sure to
adjust the headlight aim.

SECTION

8A–4

LIGHTING SYSTEM

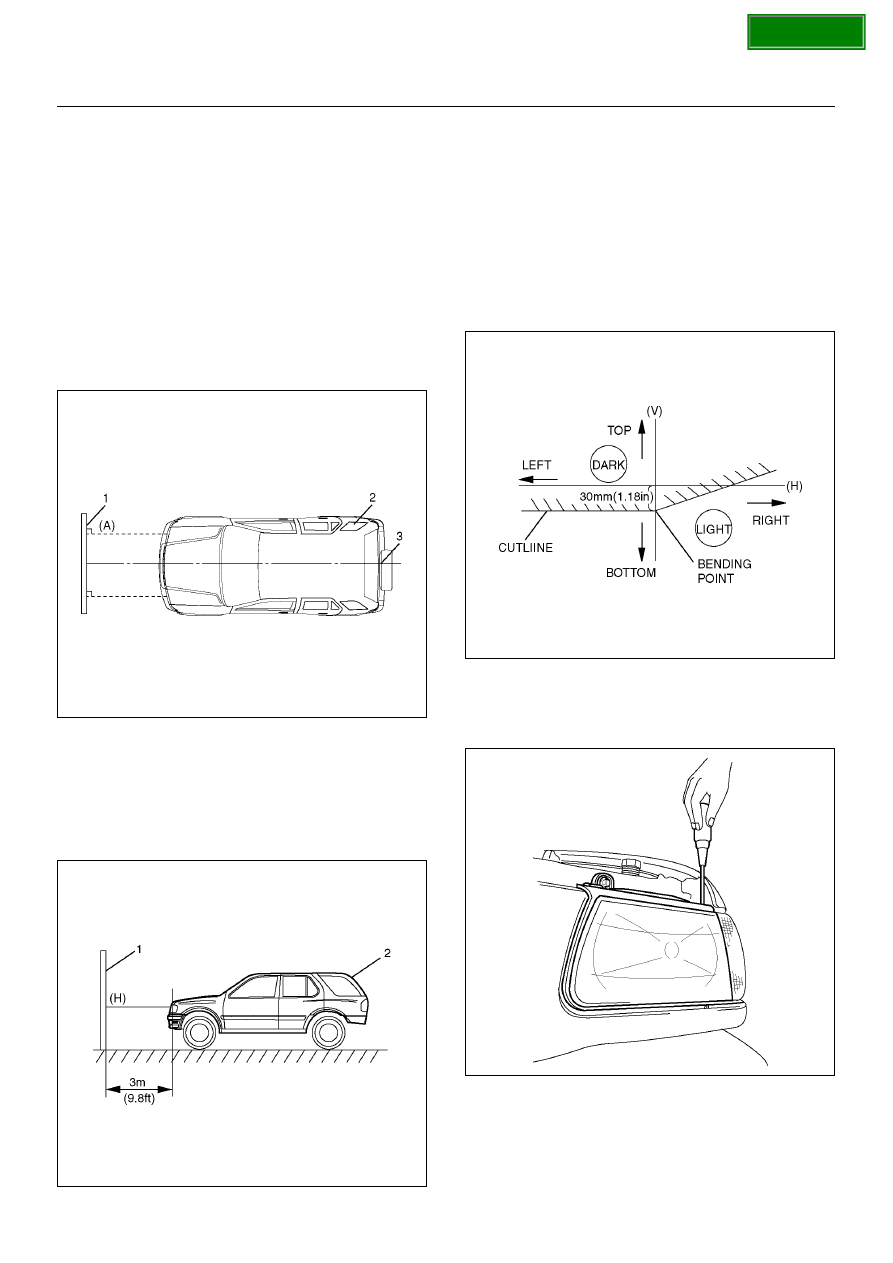

Headlight Adjustment

Preparation

Place the vehicle with 1 – person in driver seat, on a
level surface and check to see if the inflation pressure of
the tires iscorrect, the linses are clean, the battery is
sufficiently charged, and adjust to place vehicle by using
the screen.

1. Set up the screen (1) on a leve surface.

2. Put on the screen at right angles to the center line

(3).

3. Adjust the center of the vehicle (2) to the center line

on floor.

801R100007

4. Keep the vehicle (2) 3m (9.8 ft) apart from the

screen (1).

5. Toward the screen from the bulb center mark of

headlight, extend a parallel line (A) to the floor and
draw a vertical line (V) at an intersection point of
screen and a parallel line (A).

801R100006

6. Measure a height (H) from the bulb mark of

headlight to the floor and draw a horizontal line on
the screen.

7. Turn on the low beam of headlight.

8. Adjust the bending point to the vertical line (V) by

horizontal adjustment and adjust cut line 30mm
(1.18in) below from horizontal line (H) by vertical
adjustment.

NOTE:  While adjusting the headlight, cover the other
one not to light the screen.

801R100013

Vertical Adjustment

Use a screwdriver for vertical adjustment.

801RY00018

SECTION

LIGHTING SYSTEM

8A–5

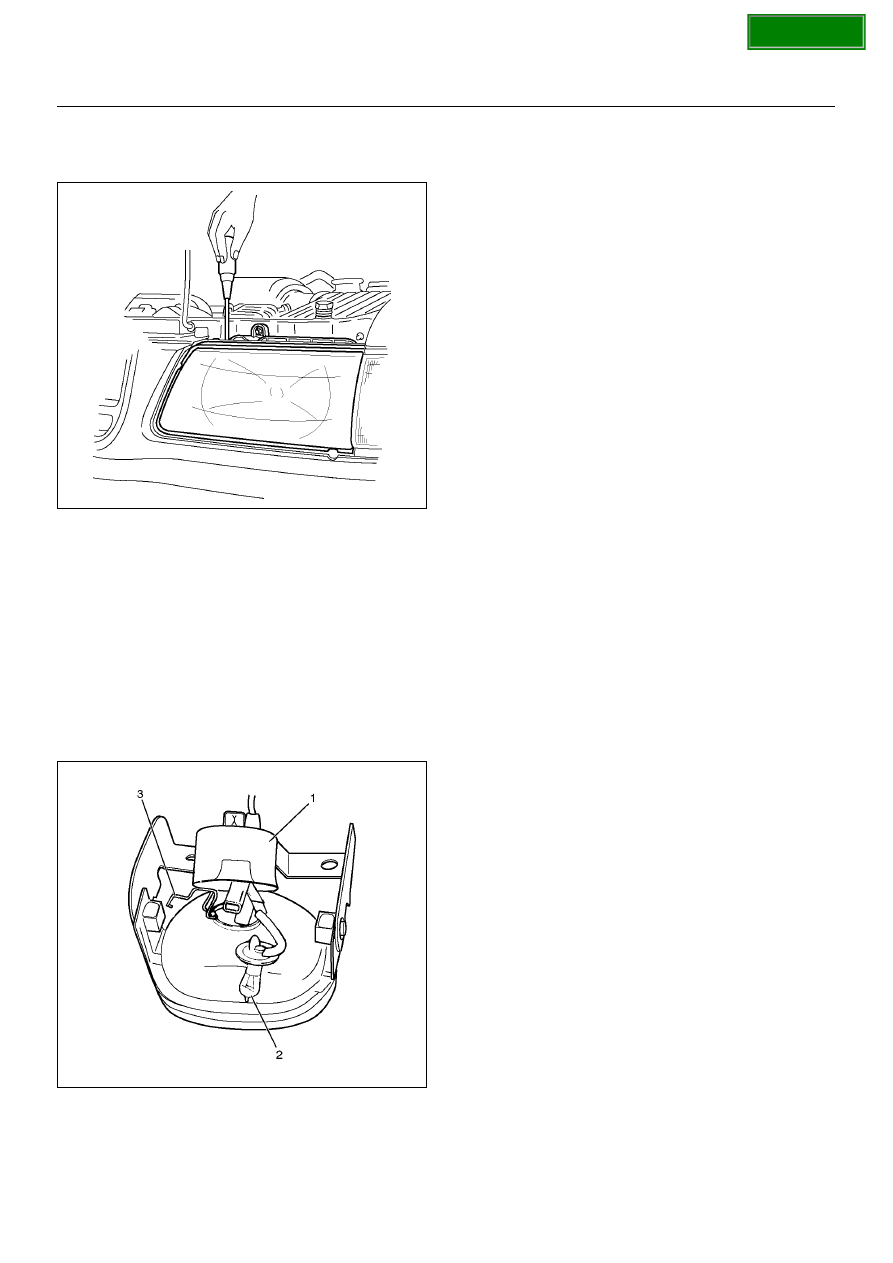

Horizontal Adjustment

Use a screwdriver for horizontal adjustment.

801R100004

Fog Light Bulb

Removal

1. Disconnect the battery ground cable.

2. Remove the fog light bulb (2).

• Open the rear cover (1).

• Remove the dust cover.

• Disconnect the bulb connector.

• Remove the clip (3).

801RY00011

Installation

To install, follow the removal steps in the reverse order.
