7C–24

CLUTCH

Main Data and Specifications

General Specifications

Engine

6VD1

Type

Dry single plate type with diaphragm spring

Size

260 mm (10.24 in)

Pressure plate

Outside diameter

332 mm (13.07 in)

Clamping force

7208 N (1621 lb)

Spring finger height

49.9 – 51.9 mm (1.965 – 2.043 in)

Driven plate

Outside diameter

×

 inside diameter

260

×

 170 mm (10.24

×

 6.70 in)

Thickness

Clutch disengaged

8.6 mm (0.339 in)

Clutch engaged

8.0 mm (0.315 in)

Total friction area

304

×

 2 cm

@

 (47

×

 2 in

@

)

Clutch control type

Hydraulic

Clutch pedal free play

5 – 15 mm (0.20 – 0.59 in)

Clutch pedal stroke

165.5 –175.5 mm (6.52 – 6.91 in)

Clutch pedal height

178 – 188 mm (7.01 – 7.40 in)

SECTION

CLUTCH

7C–25

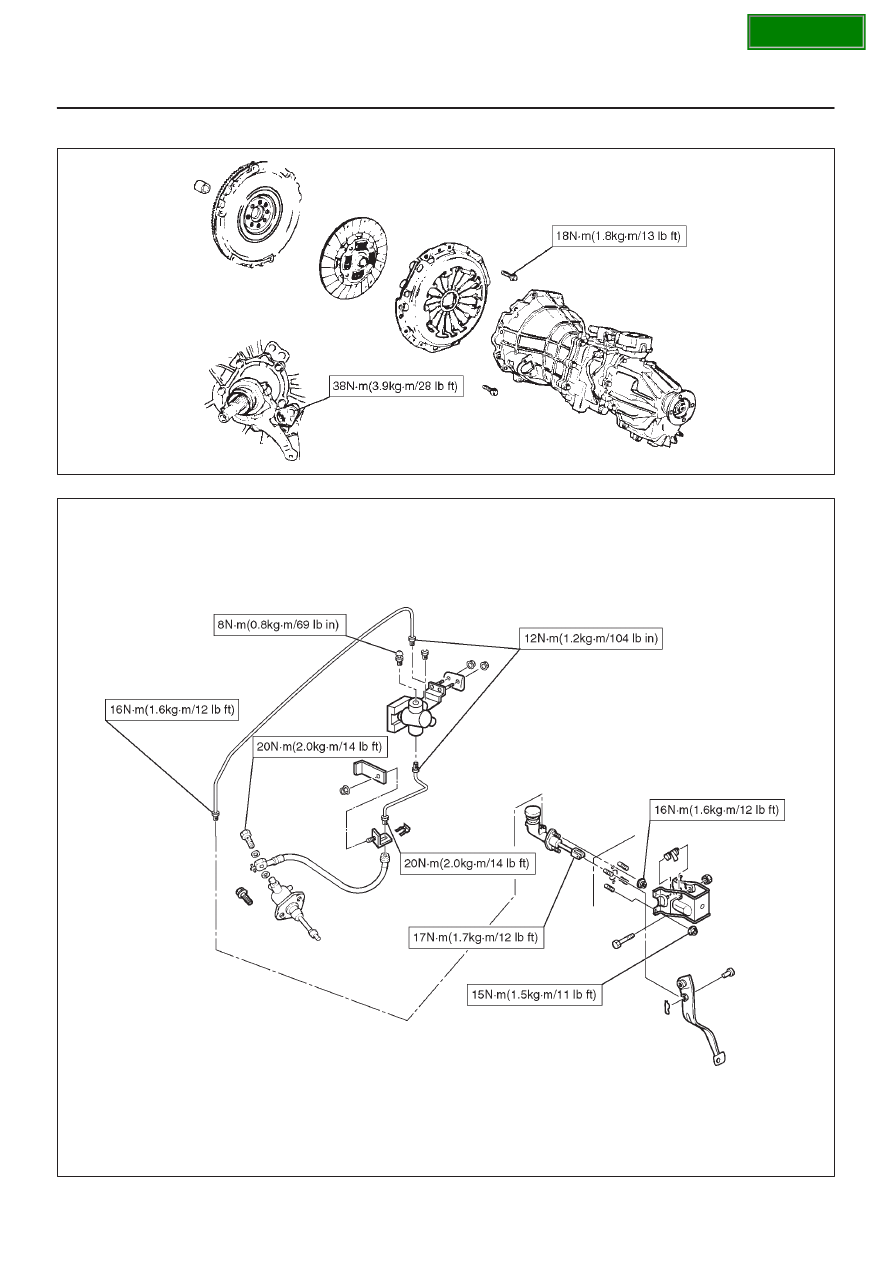

Torque Specifications

E07RX020

203R100002

SECTION

7C–26

CLUTCH

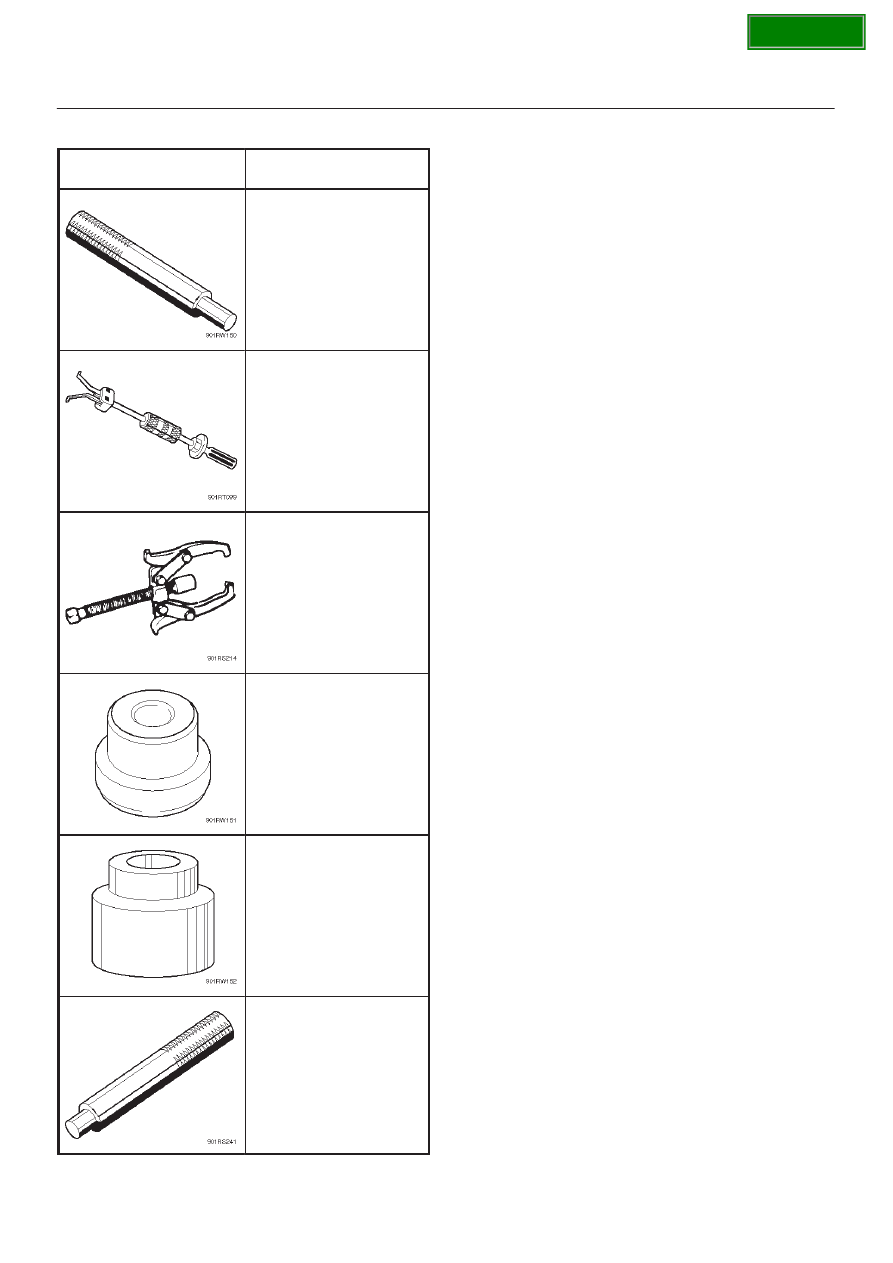

Special Tools

ILLUSTRATION

PART NO.

PART NAME

5–85253–001–0

Driven plate aligner

(6VD1)

5–8840–2000–0
5–8840–0019–0

Pilot bearing remover

and Sliding hammer

5–8840–0013–0

Bearing puller

5–8840–0124–0

Adapter

5–8840–0007–0

Crankshaft pilot bearing

installer (6VD1)

5–8840–0007–0

Driver handle

SECTION
