DRIVE SHAFT SYSTEM

Torque is transmitted from the transmission to the axle
through propeller shaft and universal joint assembles.
All propeller shafts are the balanced tubular type. A
splined slip joint is provided in some drivelines.

• Since the propeller shaft is total balanced carefully,

welding or any other modification are not permitted.

• Alignment marks should be applied to each propeller

shaft before removal.

• Be sure vehicle is stopped, engine is not running,

brake is secured and vehicle is secured to prevent
injury.

• Be careful not to grip the propeller shaft tube too

tightly in the bise as this will be cause deformation.

Phasing
The propeller shaft is designed and built with the yoke
lugs (ears) in line with each other. This design produces
the smoothest running shaft possible, called phasing.
Vibration can be caused by an out-of-phase propeller
shaft. The propeller shaft will absorb vibrations from
speeding up and slowing down each time the universal
joint goes around. This vibration would be the same as
a person snapping rope and watching the "wave"
reaction flow to the end. A propeller shaft working in
phase would be similar to two persons snapping a rope
at the same time, and watching the "waves" meet and
cancel each other out. In comparison, this would be the
same as the universal joints on a propeller shaft. A total
cancellation of vibration produces a smooth flow of
power in the driveline. It is very important to apply a
reference mark to the propeller shaft before removal, to
assure installation alignment.

Universal Joint

401RW015

Legend

EndOFCallout

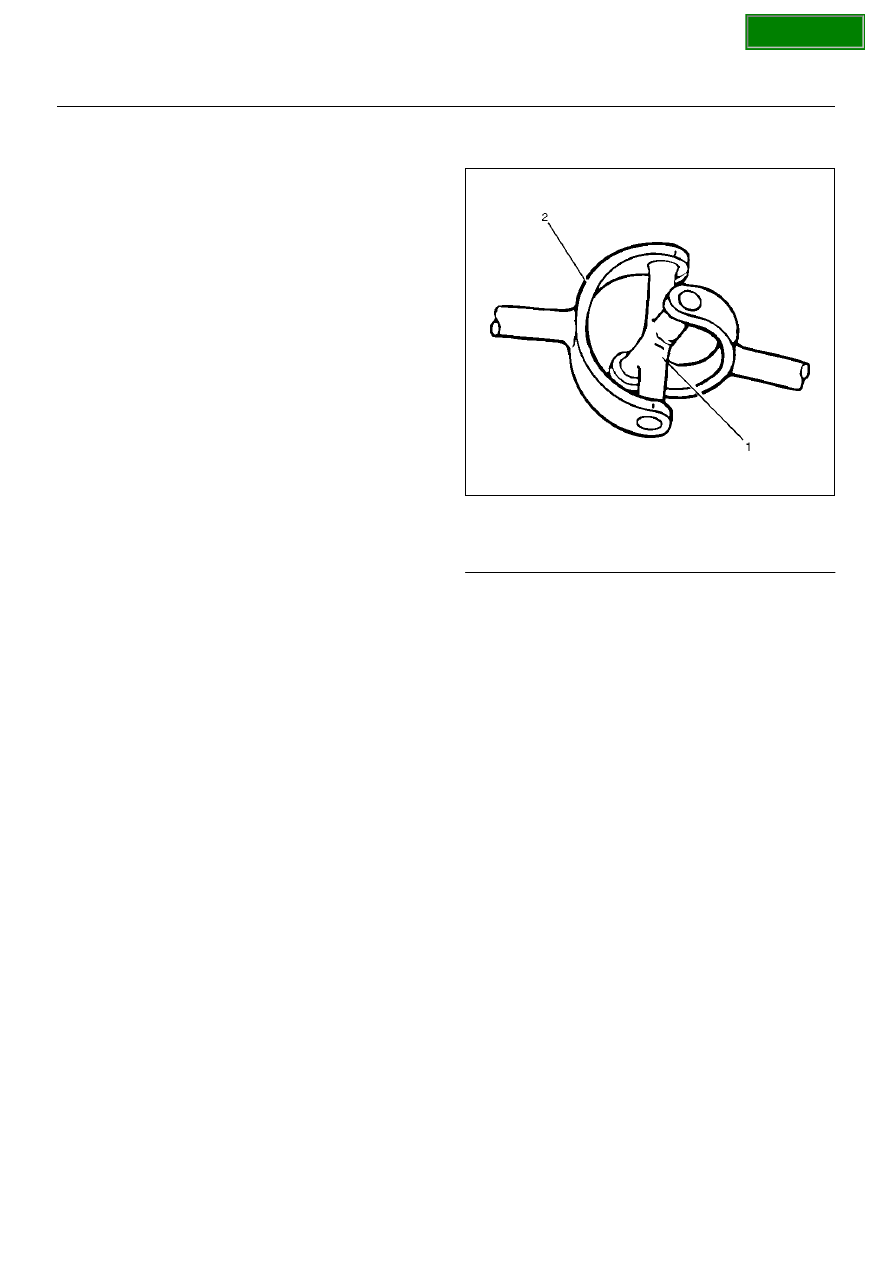

A universal joint consists of two Y-shaped yokes
connected by a crossmember called a spider.
The spider is shaped like a cross. Universal joints are
designed to handle the effects of various loadings and
front or rear axle windup during acceleration. Within the
designed angle variations, the universal joint will
operate efficiently and safely. When the design angle is
changed or exceeded the operationallife of the joint may
decrease.
The bearings used in universal joints are of the needle
roller type. The needle rollers are held in place on the
trunnions by round bearing cups. The bearing cups are
held in the yokes by snap rings.

(1) Spider
(2) Yoke

SECTION

DRIVE SHAFT SYSTEM

4C–27

Diagnosis of Propeller Shaft and Universal Joint

Condition

Possible cause

Correction

Universal Joint Noise.

Worn universal joint bearings.

Replace.

Improper lubrication.

Lubricate as directed.

Loose flange bolts.

Tighten to specifications.

Ping, Snap, or Click in Drive Line
(Usually Heard on Initial Load after
the Transmission is in Forward or
Reverse Gear)

Loose bushing bolts on the rear
springs or upper and lower control
arms.

Tighten the bolts to specified torque.

Loose or out-of-phase end yoke.

Remove end yoke, turn 180 degrees
from its original position, lubricate
the splines and reinstall. Tighten the
bolts and pinion nut to specified
torque.

Knocking or Clanking Noise in the
Driveline when in High or Neutral
Gear at 16km/h(10mph)

Worn or damaged universal joint

Replace the universal joint.

Squeak

Lack of lubricant.

Lubricate joints and splines. Also

check for worn or brinelled parts.

Shudder on Acceleration (Low
Speed)

Loose or missing bolts at the
flanges.

Replace or tighten bolts to specified
torque.

Incorrectly set front joint angle.

Install shim under the transmission
support mount to change the front
joint angle.

Worn universal joint.

Replace.

Vibration

Incorrect shaft runout.

Replace.

Shaft out of balance.

Adjust.

Transmission rear housing bushing,
transfer case housing bushing worn.

Replace.

Yoke spline jammed.

Replace.

Excessive Leak at the Front Spline
Yoke of Rear Propeller Shaft

Rough surface on splined yoke;
burred nicked or worn.

Replace the seal. Minor burrs can
be Smoothed by careful use of
crocus cloth or fine stone honing.
Replace the yoke if badly burred.

Defective transmission rear oil seal.

Replace the transmission rear oil

seal and replenish the transmission
oil.

SECTION

4C–28

DRIVE SHAFT SYSTEM

Front Propeller Shaft

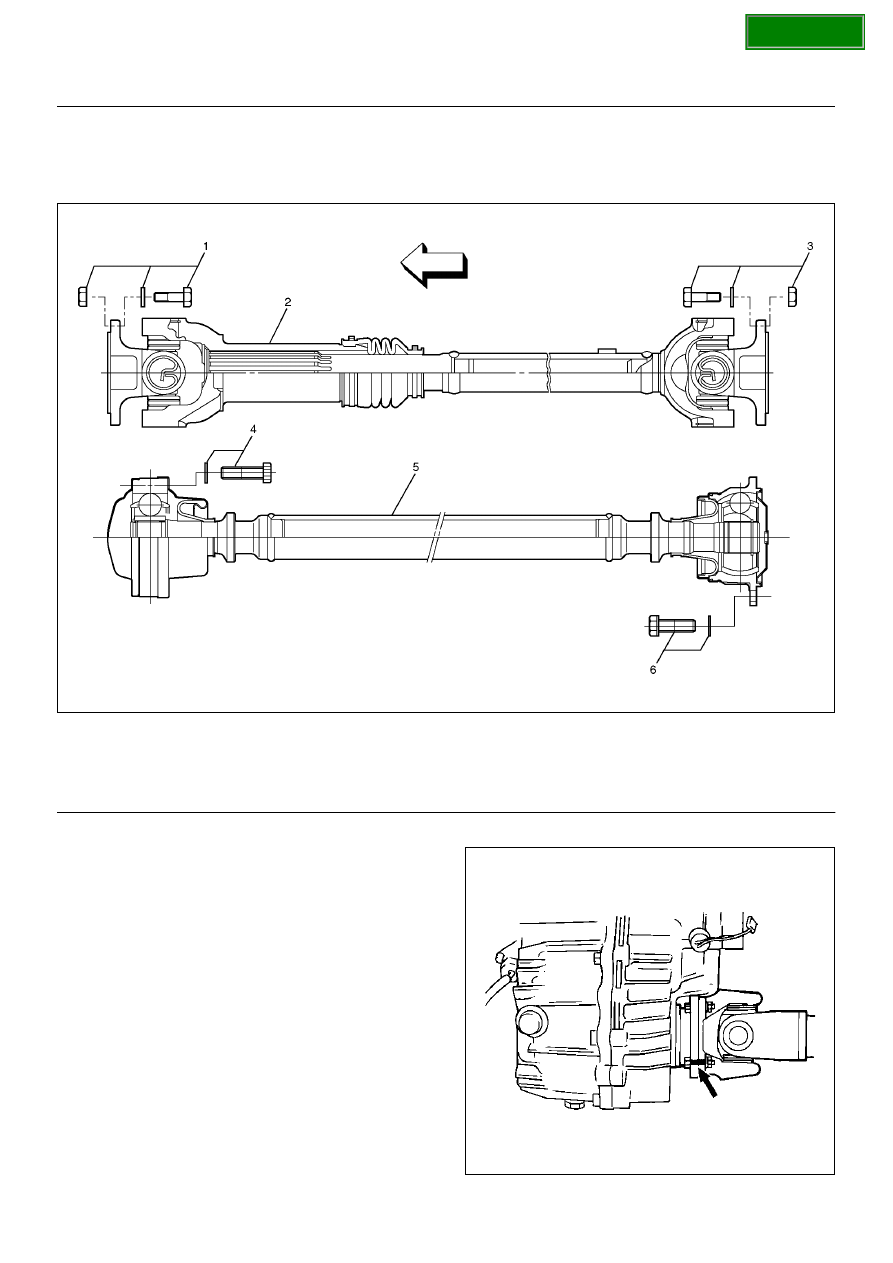

Front Propeller Shaft and Associated Parts

401R100004

Legend

EndOFCallout

Removal

1. Raise the vehicle on a hoist.

NOTE:  Apply alignment marks on the flange at the front
propeller shaft both front and rear side.

401RS020

(1) Bolt, Nut and Washer (Front Axle Side)
(2) Front Propeller Shaft
(3) Bolt, Nut and Washer (Transfer Side)

(4) Bolt and Washer (Front Axle Side)
(5) Front Propeller Shaft (With TOD)
(6) Bolt and Washer (Transfer Side)

SECTION

DRIVE SHAFT SYSTEM

4C–29

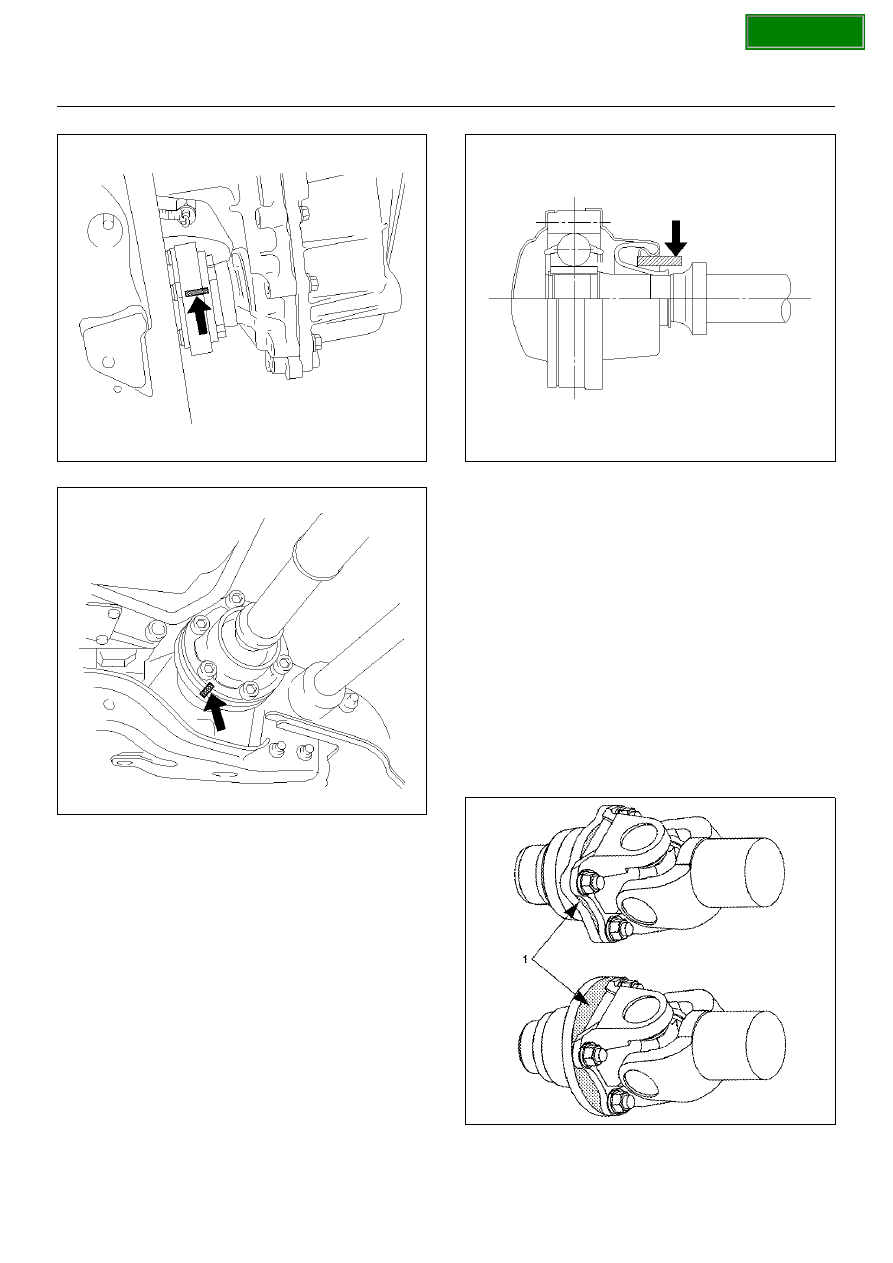

401RW053

401RW052

2. Remove bolt, nut and washer (Front axle side).

3. Remove bolt, nut and washer (Transfer side).

4. Remove front propeller shaft.

NOTE:  If equipped with torque on demand (TOD),
when removing, installing or carring for front propeller
shaft, be sure to wind a piece of cloth round the part of
the boot with which fittings may interfere so that the boot
can be protected. The boot may be damaged if bending
force is applied to the constant velocity joint of the shaft.

401RW051

Installation

NOTE:  Never install the shaft assembly backwards.
Completely remove the black paint from the connecting
surface of flange coupling on each end of propeller
shaft. Clean so that no foreign matter will be caught in
between.

1. Align the mark which was applied at removal. Install

front propeller shaft and tighten the bolts to the
specified torque.

Torque:63 N·m (46lbft)

2. After installing the propeller shaft, be sure to apply

black paint (1) to exposed area (other than
connecting surface) of the entire surface of flange
coupling .

401RS019
