SUPPLEMENTAL RESTRAINT SYSTEM

9J–43

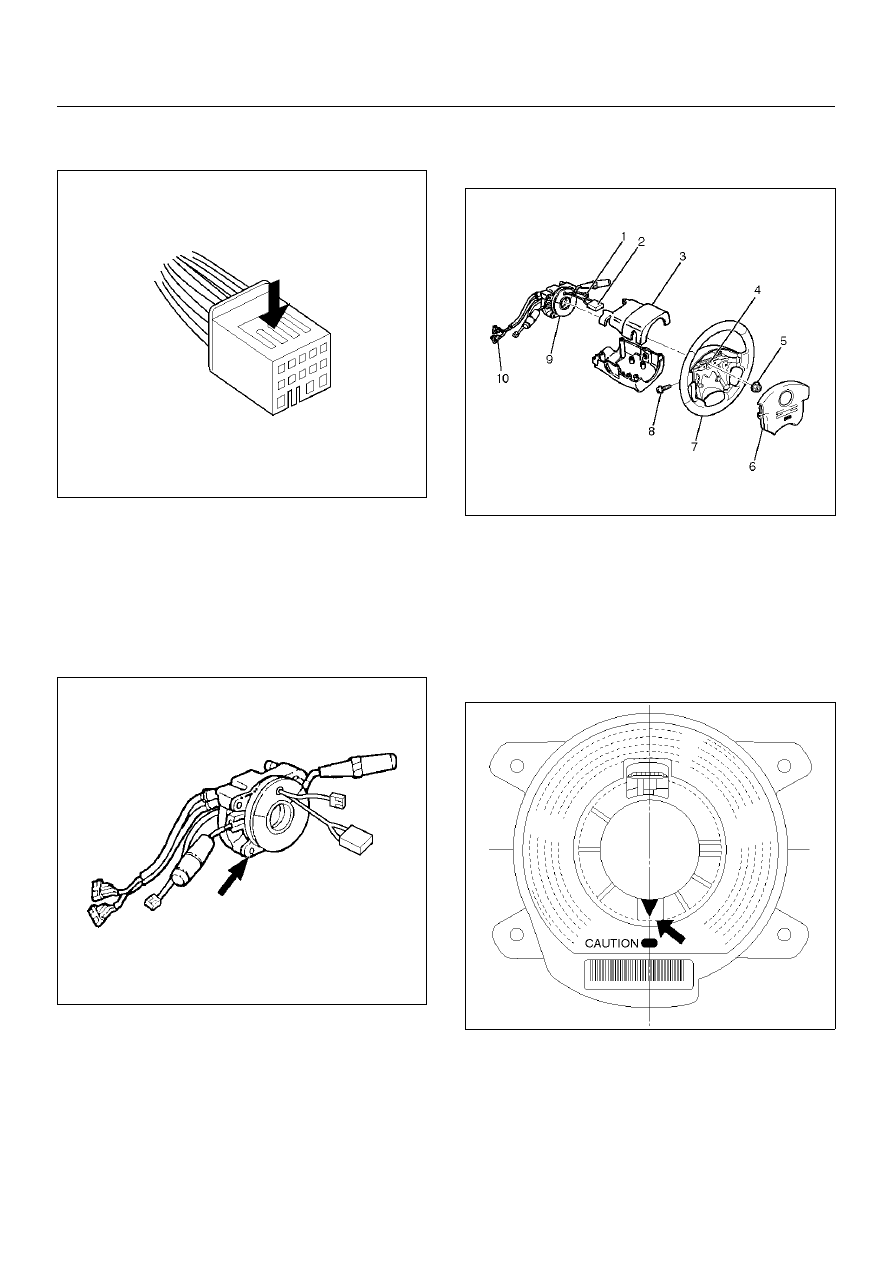

7. Push white connector into the black connector for a

double lock.

827RX048

Installation

1. Set cancel cam and SRS coil in position and install

the SRS coil to combination switch by tightening the
four bolts to a specified tightening torque with four
bolts.

Torque: 0.5 N·m (0.05 kg·m/0.4 lb ft)

825RX033

2. Insert the horn terminal into the connector NO.12

and bind the combination switch harness and SRS
coil harness with a tape.(Refer to How to Connect
the horn terminal in this section.)

8. Install the combination switch assembly (with SRS

coil) to steering lock of steering shaft and tighten the
four bolts to a specified tightening torque.

825RX047

3. Connect the wiring harness connectors (10) located

at the base of steering column.

4. Turn the SRS coil clockwise to full, return about 3

turns and align the neutral mark.

NOTE:  Whenever installing the new combination switch
with SRS coil, be sure to tear off the lock pin for aligning
the neutral position before it is installed to the base of
steering column.

825RX032

CAUTION:  When turning the SRS coil clockwise to
full, stop turning if resistance is felt. Forced further
turning may damage the cable in the SRS coil.

9J–44

SUPPLEMENTAL RESTRAINT SYSTEM

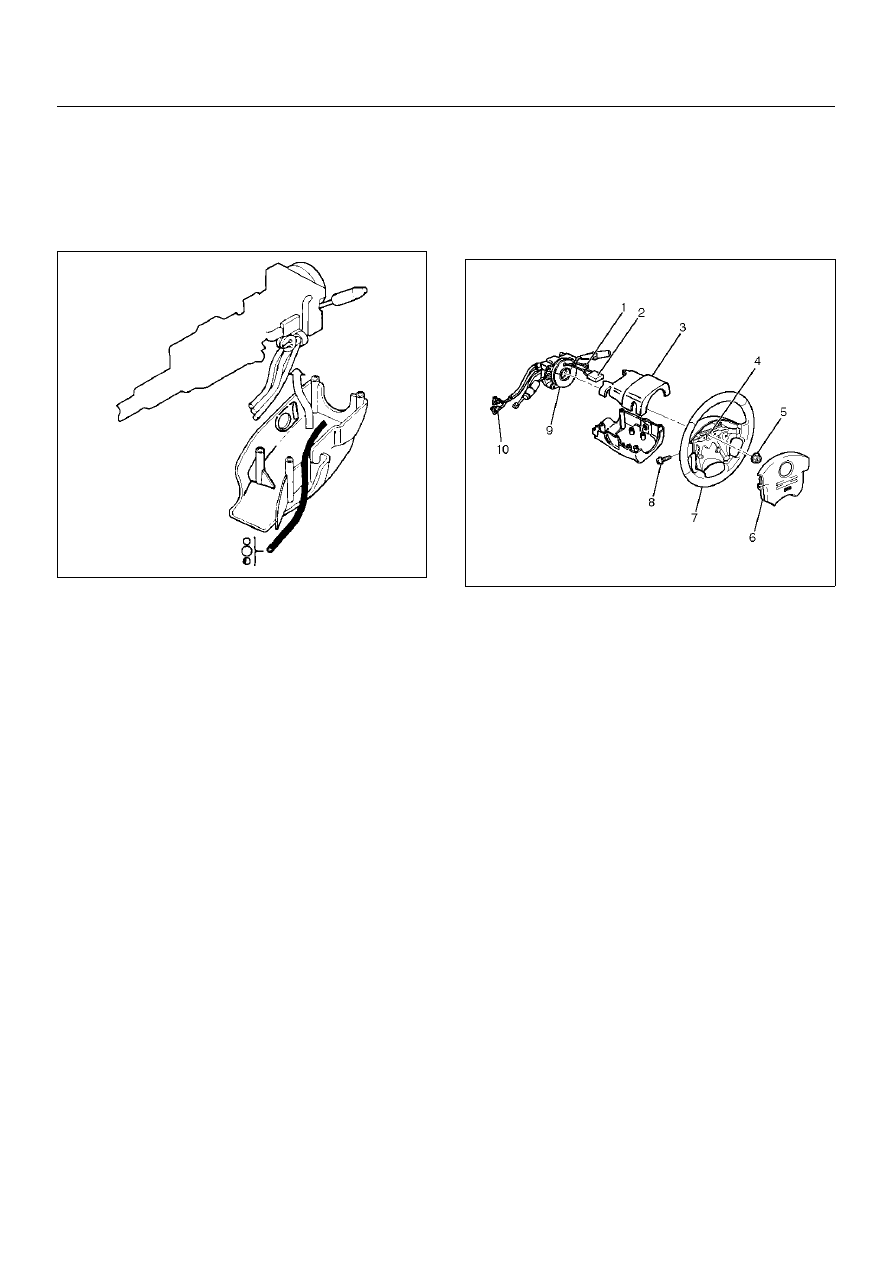

9. Install the steering column cover (3).

CAUTION:  When installing the steering column
cover, be sure to through each harness as
illustrated so that the harnesses starter switch,
combination switch and SRS coil may not catch
wiring.

825RS048

5. Install the driver knee bloster assembly.

6. Install the steering lower cover.

7. Install the steering wheel and align the setting

marks (4).

8. Tighten the steering wheel fixing nut (5) to the

specified torque.

Torque: 34 N·m (3.5 kg·m/25 lb ft)

9. Connect horn lead (1).

10. Connect air bag to wiring harness connector (2).

NOTE:  Pass the lead wire through the tabs on the
plastic cover (wire protector) of air bag to prevent lead
wire from being pinched.

10. Install Air Bag (6) into steering wheel and tighten

bolts (8) to specified sequence as figure.

Torque: 8.8 N·m (0.9 kg·m/78 lb in)

CAUTION:  Never use the air bag assembly from
another vehicle. Use only the air bag assembly for
“UE”.

825RX047

11. Enable the SRS. (Refer to “Enabling The SRS” in

this section.)

SUPPLEMENTAL RESTRAINT SYSTEM

9J–45

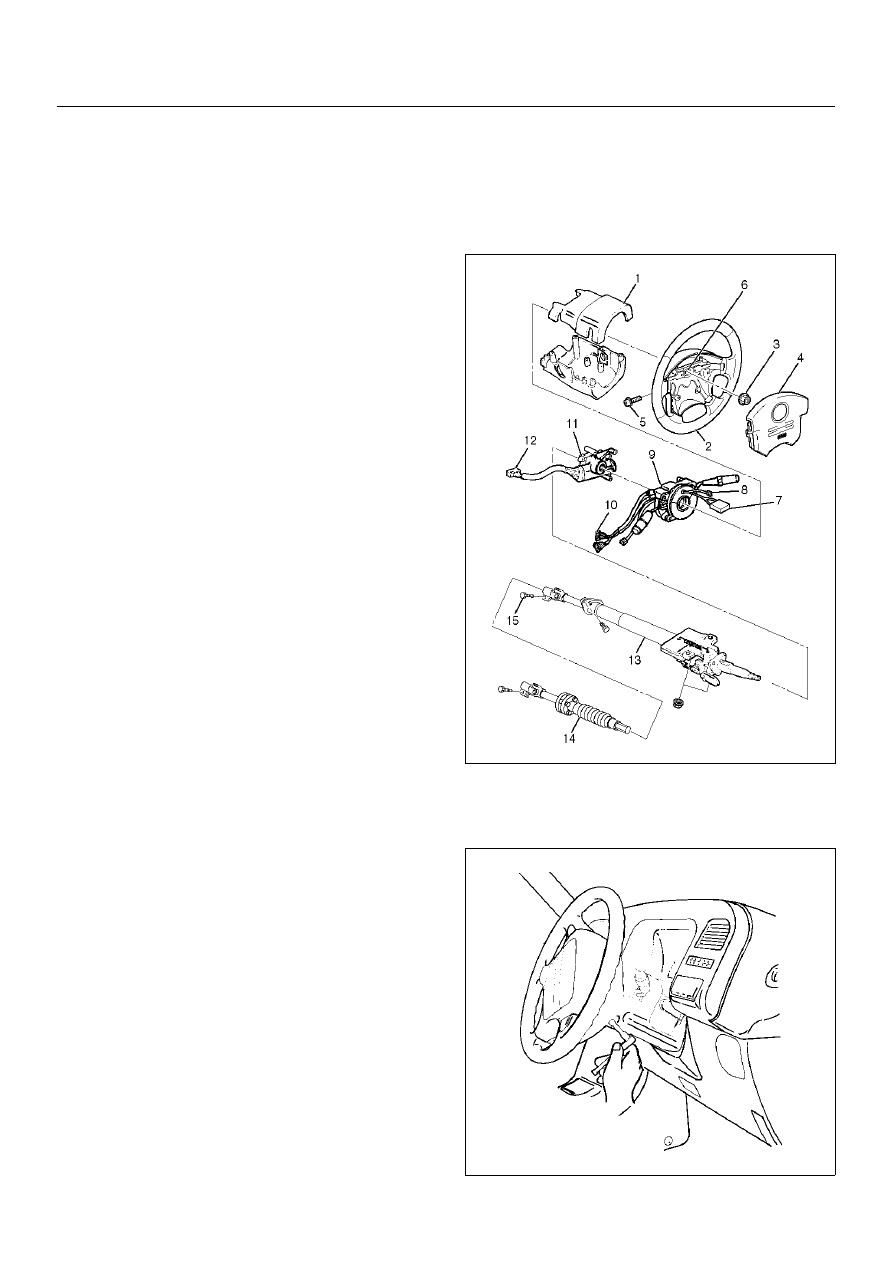

Steering Column

Service Precaution

WARNING:  SAFETY PRECAUTIONS MUST BE
FOLLOWED WHEN HANDLING A DEPLOYED AIR
BAG ASSEMBLY. AFTER DEPLOYMENT, THE AIR
BAG ASSEMBLY SURFACE MAY CONTAIN A SMALL
AMOUNT OF SODIUM HYDROXIDE, A BY-PRODUCT
OF THE DEPLOYMENT REACTION, THAT IS
IRRITATING TO THE SKIN AND EYES. MOST OF THE
POWDER ON THE AIR BAG ASSEMBLY IS
HARMLESS. AS A PRECAUTION, WEAR GLOVES
AND SAFETY GLASSES WHEN HANDLING A
DEPLOYED AIR BAG ASSEMBLY, AND WASH YOUR
HANDS WITH MILD SOAP AND WATER
AFTERWARDS.

WARNING:  WHEN CARRYING A LIVE AIR BAG
ASSEMBLY, MAKE SURE THE BAG AND TRIM
COVER ARE POINTED AWAY FROM YOU. NEVER
CARRY AIR BAG ASSEMBLY BY THE WIRES OR
CONNECTOR ON THE UNDERSIDE OF MODULE. IN
THE CASE OF AN ACCIDENTAL DEPLOYMENT, THE
BAG WILL THEN DEPLOY WITH MINIMAL CHANCE
OF INJURY. WHEN PLACING A LIVE AIR BAG
ASSEMBLY ON A BENCH OR OTHER SURFACE,
ALWAYS FACE BAG AND TRIM COVER UP, AWAY
FROM THE SURFACE. NEVER REST A STEERING
COLUMN ASSEMBLY ON THE STEERING WHEEL
WITH THE AIR BAG ASSEMBLY FACE DOWN AND
COLUMN VERTICAL. THIS IS NECESSARY SO THAT
A FREE SPACE IS PROVIDED TO ALLOW THE AIR
BAG ASSEMBLY TO EXPAND IN THE UNLIKELY
EVENT OF ACCIDENTAL DEPLOYMENT.
OTHERWISE, PERSONAL INJURY COULD RESULT.

NOTE:  In the event deployment has occurred, inspect
coil assembly wire for any signs of scorching, melting or
any other damage due to excessive heat. If the coil has
been damaged, replace it.

Removal

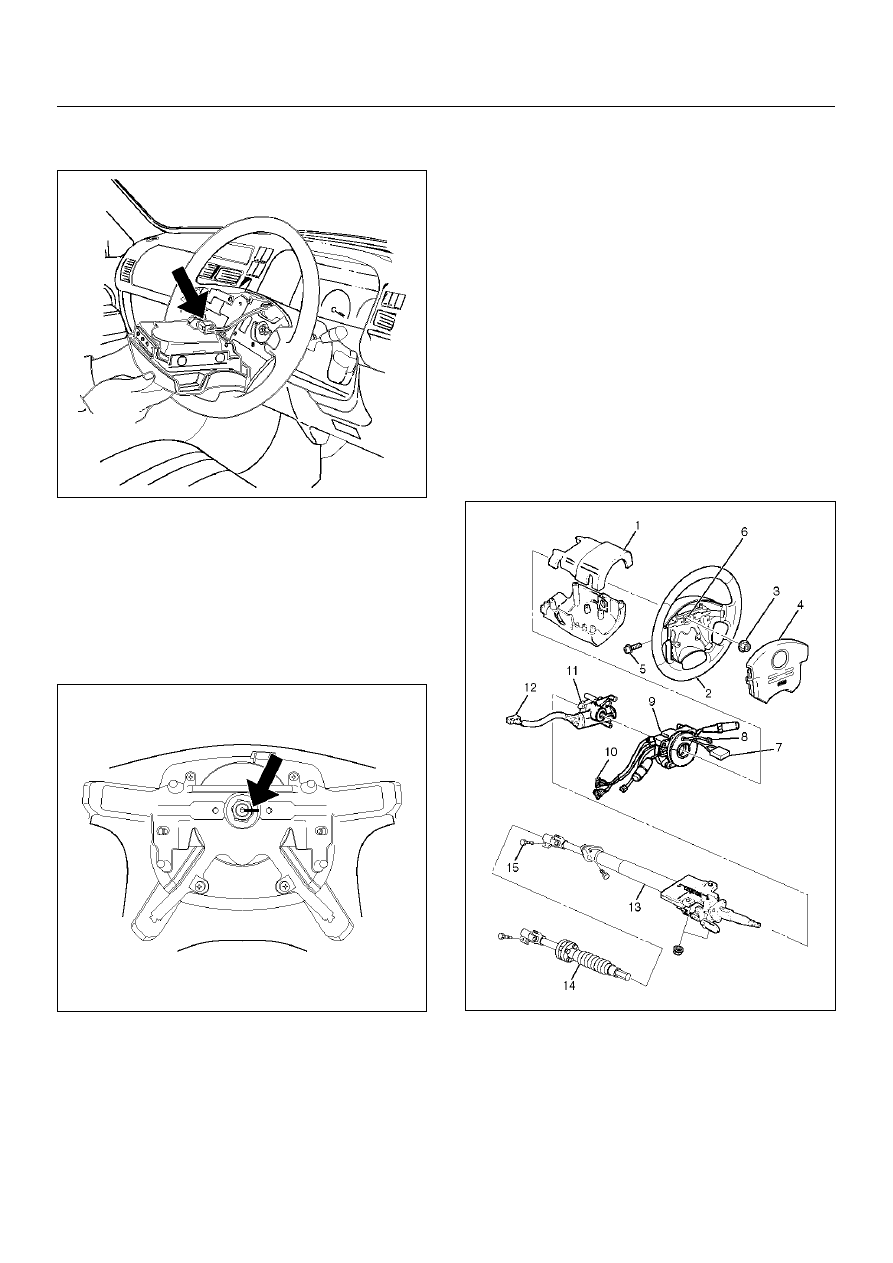

1. Disable the Supplemental Restraint System (SRS).

(Refer to “Disabling The SRS" in this section.)

431RX012

2. Remove the air bag assembly (4) from steering

wheel (2) by removing two bolts (5). Lift  air bag
assembly out of steering wheel.

827RX036

9J–46

SUPPLEMENTAL RESTRAINT SYSTEM

3. Disconnect the 2–pin yellow connector (7) and

remove air bag assembly.

827RX035

4. Disconnect horn lead connector (8).

5. Remove the steering wheel attachment nut (3).

6. Move the tires to the straight ahead position before

removing the steering wheel and removing wheel
with 5–8521–0016–0.

7. Apply a setting mark (6) across the steering wheel

and shaft so parts can be  reassembled in their
original position.

827RW063

8. Feed wiring though the wheel and remove wheel.

9. Remove the steering lower cover.

10. Remove the driver knee bolster assembly.

11. Remove the steering column cover (1).

12. Disconnect the wiring harness connectors (10)

located at the base of steering column.

CAUTION:  Never apply force to the steering wheel
in direction of the shaft by using a hammer or other

impact tools in an attempt to remove the steering
wheel. The steering shaft is designed as an energy
absorbing unit.

13. Remove the combination switch assembly with

Supplemental Restraint System (SRS) coil (9).

NOTE:  SRS coil is a part of combination switch
assembly,  which cannot be replaced separately.
Therefore, be sure not to remove the SRS coil from the
combination switch assembly.

14. Remove the snap ring.

15. Remove the cushion rubber.

16. Disconnect shift lock cable.

17. Disconnect the starter switch harness connector

(12) located base of steering column.

18. Remove steering lock cylinder assembly (11).

19. Remove the 2nd shaft (14) from the column shaft

assembly (13) by removing bolt (15).

20. Remove steering column assembly (13).

431RX012
